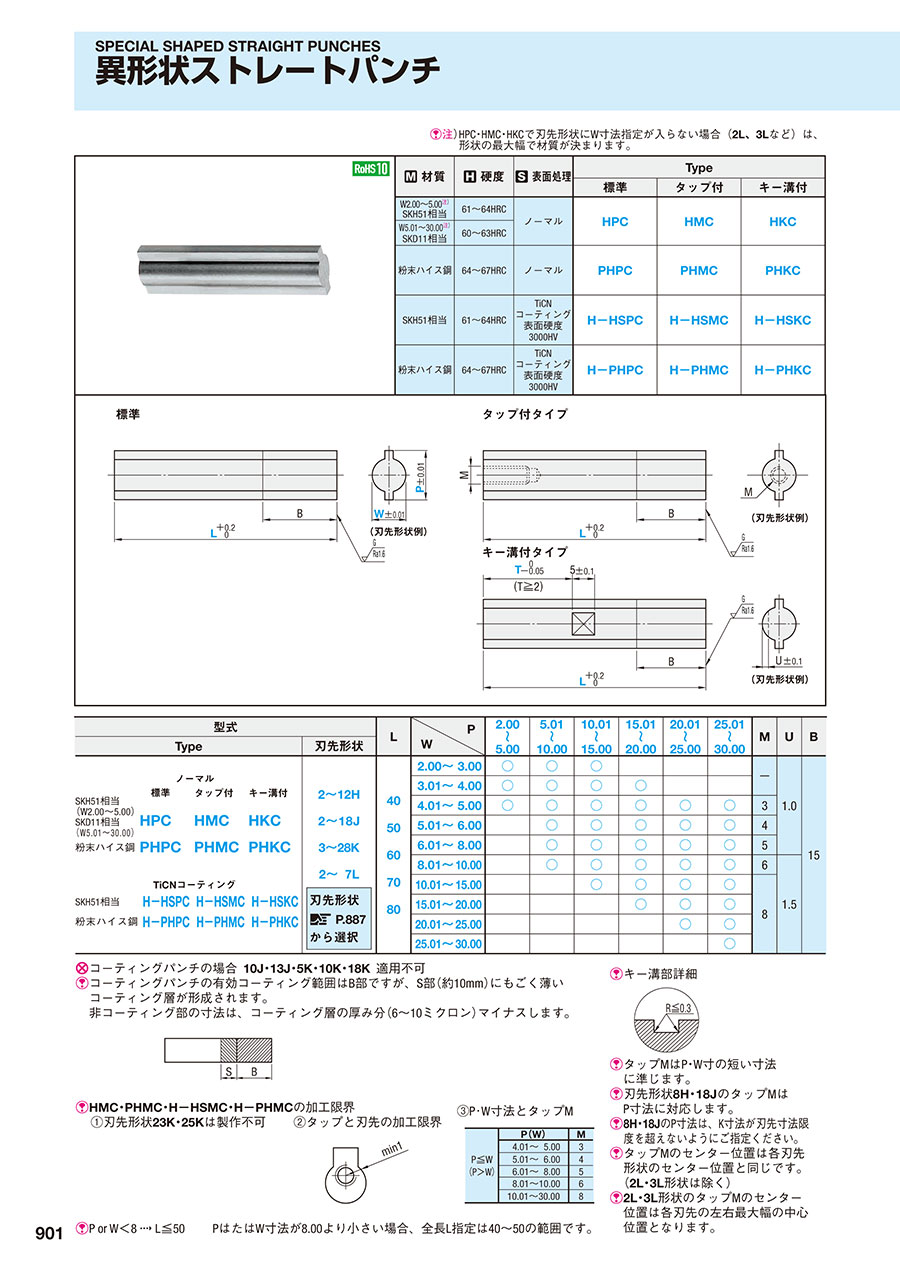

異形状ストレートパンチ

異形状ストレートパンチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

個別大口数量を変更しました。31個以上をご注文の際はWOSにて都度の納期見積が必要になります。

PDFP.759

型番

商品を一つに絞り込むとこちらに型番が表示されます

異形状ストレートパンチ:関連画像
・材質表
材質 硬度 表面処理Type
ストレートタップ付キー溝付
W2.00~5.00注)
SKH51相当
61~64HRCHPCHMCHKC
W5.01~30.00注)
SKD11相当
60~63HRC
粉末ハイス鋼64~67HRCPHPCPHMCPHKC
SKH51相当61~64HRCTiCN
表面硬度
3000HV
H-HSPCH-HSMCH-HSKC
粉末ハイス鋼64~67HRCTiCN
表面硬度
3000HV
H-PHPCH-PHMCH-PHKC

ストレートタイプ
異形状ストレートパンチ:関連画像


タップ付タイプ
異形状ストレートパンチ:関連画像


キー溝付タイプ
異形状ストレートパンチ:関連画像


注)HPC・HMC・HKCで刃先形状にW寸法指定が入らない場合( 2L、3L など)は、形状の最大幅で材質が決まります。


数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~910~1920~2930~5051~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。
型番
H-HSKC2H-1-*-******-[40-80/10]-P[2-30/0.01]-W[2-10/0.01]-T[2-60/0.1]-K[0,​90,​180,​270]
H-HSKC2H-1-*-******-LC[30-79.9/0.1]-P[2-30/0.01]-W[2-10/0.01]-T[2-60/0.1]-K[0,​90,​180,​270]
H-HSKC2H-2-*-******-[40-80/10]-P[10.01-30/0.01]-W[10.01-20/0.01]-T[2-60/0.1]-K[0,​90,​180,​270]
H-HSKC2H-2-*-******-LC[30-79.9/0.1]-P[10.01-30/0.01]-W[10.01-20/0.01]-T[2-60/0.1]-K[0,​90,​180,​270]
H-HSKC2H-3-*-******-[40-80/10]-P[20.01-30/0.01]-W[20.01-30/0.01]-T[2-60/0.1]-K[0,​90,​180,​270]
H-HSKC2H-3-*-******-LC[30-79.9/0.1]-P[20.01-30/0.01]-W[20.01-30/0.01]-T[2-60/0.1]-K[0,​90,​180,​270]
H-HSKC2J-1-*-******-[40-80/10]-P[2-30/0.01]-W[2-10/0.01]-R0-S0-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-1-*-******-[40-80/10]-P[2-30/0.01]-W[2-10/0.01]-R0-S[0.2-30/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-1-*-******-[40-80/10]-P[2-30/0.01]-W[2-10/0.01]-R[0.2-40/0.01]-S0-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-1-*-******-[40-80/10]-P[2-30/0.01]-W[2-10/0.01]-R[0.2-40/0.01]-S[0.2-30/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-1-*-******-LC[30-79.9/0.1]-P[2-30/0.01]-W[2-10/0.01]-R0-S0-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-1-*-******-LC[30-79.9/0.1]-P[2-30/0.01]-W[2-10/0.01]-R0-S[0.2-30/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-1-*-******-LC[30-79.9/0.1]-P[2-30/0.01]-W[2-10/0.01]-R[0.2-40/0.01]-S0-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-1-*-******-LC[30-79.9/0.1]-P[2-30/0.01]-W[2-10/0.01]-R[0.2-40/0.01]-S[0.2-30/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-2-*-******-[40-80/10]-P[10.01-30/0.01]-W[10.01-20/0.01]-R0-S0-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-2-*-******-[40-80/10]-P[10.01-30/0.01]-W[10.01-20/0.01]-R0-S[0.2-30/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-2-*-******-[40-80/10]-P[10.01-30/0.01]-W[10.01-20/0.01]-R[0.2-40/0.01]-S0-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-2-*-******-[40-80/10]-P[10.01-30/0.01]-W[10.01-20/0.01]-R[0.2-40/0.01]-S[0.2-30/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-2-*-******-LC[30-79.9/0.1]-P[10.01-30/0.01]-W[10.01-20/0.01]-R0-S0-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-2-*-******-LC[30-79.9/0.1]-P[10.01-30/0.01]-W[10.01-20/0.01]-R0-S[0.2-30/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-2-*-******-LC[30-79.9/0.1]-P[10.01-30/0.01]-W[10.01-20/0.01]-R[0.2-40/0.01]-S0-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-2-*-******-LC[30-79.9/0.1]-P[10.01-30/0.01]-W[10.01-20/0.01]-R[0.2-40/0.01]-S[0.2-30/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-3-*-******-[40-80/10]-P[20.01-30/0.01]-W[20.01-30/0.01]-R0-S0-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-3-*-******-[40-80/10]-P[20.01-30/0.01]-W[20.01-30/0.01]-R0-S[0.2-30/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-3-*-******-[40-80/10]-P[20.01-30/0.01]-W[20.01-30/0.01]-R[0.2-40/0.01]-S0-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-3-*-******-[40-80/10]-P[20.01-30/0.01]-W[20.01-30/0.01]-R[0.2-40/0.01]-S[0.2-30/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-3-*-******-LC[30-79.9/0.1]-P[20.01-30/0.01]-W[20.01-30/0.01]-R0-S0-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-3-*-******-LC[30-79.9/0.1]-P[20.01-30/0.01]-W[20.01-30/0.01]-R0-S[0.2-30/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-3-*-******-LC[30-79.9/0.1]-P[20.01-30/0.01]-W[20.01-30/0.01]-R[0.2-40/0.01]-S0-T[2-60/0.1]-K[0-270/90]
H-HSKC2J-3-*-******-LC[30-79.9/0.1]-P[20.01-30/0.01]-W[20.01-30/0.01]-R[0.2-40/0.01]-S[0.2-30/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC2L-1-*-******-[40-80/10]-A[1-90/0.1]-Q0-R[0.2-48/0.01]-S[0.2-50/0.01]-K[0-270/90]-T[2-60/0.1]
H-HSKC2L-1-*-******-[40-80/10]-A[1-90/0.1]-Q[0.2-40/0.01]-R[0.2-48/0.01]-S[0.2-50/0.01]-K[0-270/90]-T[2-60/0.1]
H-HSKC2L-1-*-******-LC[30-79.9/0.1]-A[1-90/0.1]-Q0-R[0.2-48/0.01]-S[0.2-50/0.01]-K[0-270/90]-T[2-60/0.1]
H-HSKC2L-1-*-******-LC[30-79.9/0.1]-A[1-90/0.1]-Q[0.2-40/0.01]-R[0.2-48/0.01]-S[0.2-50/0.01]-K[0-270/90]-T[2-60/0.1]
H-HSKC2L-2-*-******-[40-80/10]-A[1-90/0.1]-Q0-R[0.2-48/0.01]-S[0.2-50/0.01]-K[0-270/90]-T[2-60/0.1]
H-HSKC2L-2-*-******-[40-80/10]-A[1-90/0.1]-Q[0.2-40/0.01]-R[0.2-48/0.01]-S[0.2-50/0.01]-K[0-270/90]-T[2-60/0.1]
H-HSKC2L-2-*-******-LC[30-79.9/0.1]-A[1-90/0.1]-Q0-R[0.2-48/0.01]-S[0.2-50/0.01]-K[0-270/90]-T[2-60/0.1]
H-HSKC2L-2-*-******-LC[30-79.9/0.1]-A[1-90/0.1]-Q[0.2-40/0.01]-R[0.2-48/0.01]-S[0.2-50/0.01]-K[0-270/90]-T[2-60/0.1]
H-HSKC2L-3-*-******-[40-80/10]-A[1-90/0.1]-Q0-R[0.2-48/0.01]-S[0.2-50/0.01]-K[0-270/90]-T[2-60/0.1]
H-HSKC2L-3-*-******-[40-80/10]-A[1-90/0.1]-Q[0.2-40/0.01]-R[0.2-48/0.01]-S[0.2-50/0.01]-K[0-270/90]-T[2-60/0.1]
H-HSKC2L-3-*-******-LC[30-79.9/0.1]-A[1-90/0.1]-Q0-R[0.2-48/0.01]-S[0.2-50/0.01]-K[0-270/90]-T[2-60/0.1]
H-HSKC2L-3-*-******-LC[30-79.9/0.1]-A[1-90/0.1]-Q[0.2-40/0.01]-R[0.2-48/0.01]-S[0.2-50/0.01]-K[0-270/90]-T[2-60/0.1]
H-HSKC3J-1-*-******-[40-80/10]-P[2-30/0.01]-W[2-10/0.01]-A[0.5-10/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3J-1-*-******-LC[30-79.9/0.1]-P[2-30/0.01]-W[2-10/0.01]-A[0.5-10/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3J-2-*-******-[40-80/10]-P[10.01-30/0.01]-W[10.01-20/0.01]-A[0.5-20/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3J-2-*-******-LC[30-79.9/0.1]-P[10.01-30/0.01]-W[10.01-20/0.01]-A[0.5-20/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3J-3-*-******-[40-80/10]-P[20.01-30/0.01]-W[20.01-30/0.01]-A[0.5-30/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3J-3-*-******-LC[30-79.9/0.1]-P[20.01-30/0.01]-W[20.01-30/0.01]-A[0.5-30/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3K-1-*-******-[40-80/10]-P[2-30/0.01]-W[2-10/0.01]-A[1-9/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3K-1-*-******-LC[30-79.9/0.1]-P[2-30/0.01]-W[2-10/0.01]-A[1-9/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3K-2-*-******-[40-80/10]-P[10.01-30/0.01]-W[10.01-20/0.01]-A[1-19/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3K-2-*-******-LC[30-79.9/0.1]-P[10.01-30/0.01]-W[10.01-20/0.01]-A[1-19/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3K-3-*-******-[40-80/10]-P[20.01-30/0.01]-W[20.01-30/0.01]-A[1-29/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3K-3-*-******-LC[30-79.9/0.1]-P[20.01-30/0.01]-W[20.01-30/0.01]-A[1-29/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3L-1-*-******-[40-80/10]-A[1-90/0.1]-R[0.2-49/0.01]-S[0.2-50/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3L-1-*-******-LC[30-79.9/0.1]-A[1-90/0.1]-R[0.2-49/0.01]-S[0.2-50/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3L-2-*-******-[40-80/10]-A[1-90/0.1]-R[0.2-49/0.01]-S[0.2-50/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3L-2-*-******-LC[30-79.9/0.1]-A[1-90/0.1]-R[0.2-49/0.01]-S[0.2-50/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3L-3-*-******-[40-80/10]-A[1-90/0.1]-R[0.2-49/0.01]-S[0.2-50/0.01]-T[2-60/0.1]-K[0-270/90]
H-HSKC3L-3-*-******-LC[30-79.9/0.1]-A[1-90/0.1]-R[0.2-49/0.01]-S[0.2-50/0.01]-T[2-60/0.1]-K[0-270/90]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 表面処理 パンチシャンク(取付部)形状 区分No.
(No.)
L(全長)
(mm)
LC(全長変更)
(mm)
その他仕様 型式入力/L(全長)
(mm)
A
(mm)
B
(mm)
C
(mm)
K P
(mm)
Q
(mm)
R
(mm)
S
(mm)
T W
(mm)

-

12日目 対応2HSKH51TiCNキー溝付140 ~ 80-※WOSで指定----0 ~ 2702 ~ 30---2 ~ 602 ~ 10

-

12日目 対応2HSKH51TiCNキー溝付1-30 ~ 79.9※WOSで指定----0 ~ 2702 ~ 30---2 ~ 602 ~ 10

-

12日目 対応2HSKH51TiCNキー溝付240 ~ 80-※WOSで指定----0 ~ 27010.01 ~ 30---2 ~ 6010.01 ~ 20

-

12日目 対応2HSKH51TiCNキー溝付2-30 ~ 79.9※WOSで指定----0 ~ 27010.01 ~ 30---2 ~ 6010.01 ~ 20

-

12日目 対応2HSKH51TiCNキー溝付340 ~ 80-※WOSで指定----0 ~ 27020.01 ~ 30---2 ~ 6020.01 ~ 30

-

12日目 対応2HSKH51TiCNキー溝付3-30 ~ 79.9※WOSで指定----0 ~ 27020.01 ~ 30---2 ~ 6020.01 ~ 30

-

12日目 対応2JSKH51TiCNキー溝付140 ~ 80-※WOSで指定----0 ~ 2702 ~ 30---2 ~ 602 ~ 10

-

12日目 対応2JSKH51TiCNキー溝付140 ~ 80-※WOSで指定----0 ~ 2702 ~ 30--0.2 ~ 302 ~ 602 ~ 10

-

12日目 対応2JSKH51TiCNキー溝付140 ~ 80-※WOSで指定----0 ~ 2702 ~ 30---2 ~ 602 ~ 10

-

12日目 対応2JSKH51TiCNキー溝付140 ~ 80-※WOSで指定----0 ~ 2702 ~ 30--0.2 ~ 302 ~ 602 ~ 10

-

12日目 対応2JSKH51TiCNキー溝付1-30 ~ 79.9※WOSで指定----0 ~ 2702 ~ 30---2 ~ 602 ~ 10

-

12日目 対応2JSKH51TiCNキー溝付1-30 ~ 79.9※WOSで指定----0 ~ 2702 ~ 30--0.2 ~ 302 ~ 602 ~ 10

-

12日目 対応2JSKH51TiCNキー溝付1-30 ~ 79.9※WOSで指定----0 ~ 2702 ~ 30---2 ~ 602 ~ 10

-

12日目 対応2JSKH51TiCNキー溝付1-30 ~ 79.9※WOSで指定----0 ~ 2702 ~ 30--0.2 ~ 302 ~ 602 ~ 10

-

12日目 対応2JSKH51TiCNキー溝付240 ~ 80-※WOSで指定----0 ~ 27010.01 ~ 30---2 ~ 6010.01 ~ 20

-

12日目 対応2JSKH51TiCNキー溝付240 ~ 80-※WOSで指定----0 ~ 27010.01 ~ 30--0.2 ~ 302 ~ 6010.01 ~ 20

-

12日目 対応2JSKH51TiCNキー溝付240 ~ 80-※WOSで指定----0 ~ 27010.01 ~ 30---2 ~ 6010.01 ~ 20

-

12日目 対応2JSKH51TiCNキー溝付240 ~ 80-※WOSで指定----0 ~ 27010.01 ~ 30--0.2 ~ 302 ~ 6010.01 ~ 20

-

12日目 対応2JSKH51TiCNキー溝付2-30 ~ 79.9※WOSで指定----0 ~ 27010.01 ~ 30---2 ~ 6010.01 ~ 20

-

12日目 対応2JSKH51TiCNキー溝付2-30 ~ 79.9※WOSで指定----0 ~ 27010.01 ~ 30--0.2 ~ 302 ~ 6010.01 ~ 20

-

12日目 対応2JSKH51TiCNキー溝付2-30 ~ 79.9※WOSで指定----0 ~ 27010.01 ~ 30---2 ~ 6010.01 ~ 20

-

12日目 対応2JSKH51TiCNキー溝付2-30 ~ 79.9※WOSで指定----0 ~ 27010.01 ~ 30--0.2 ~ 302 ~ 6010.01 ~ 20

-

12日目 対応2JSKH51TiCNキー溝付340 ~ 80-※WOSで指定----0 ~ 27020.01 ~ 30---2 ~ 6020.01 ~ 30

-

12日目 対応2JSKH51TiCNキー溝付340 ~ 80-※WOSで指定----0 ~ 27020.01 ~ 30--0.2 ~ 302 ~ 6020.01 ~ 30

-

12日目 対応2JSKH51TiCNキー溝付340 ~ 80-※WOSで指定----0 ~ 27020.01 ~ 30---2 ~ 6020.01 ~ 30

-

12日目 対応2JSKH51TiCNキー溝付340 ~ 80-※WOSで指定----0 ~ 27020.01 ~ 30--0.2 ~ 302 ~ 6020.01 ~ 30

-

12日目 対応2JSKH51TiCNキー溝付3-30 ~ 79.9※WOSで指定----0 ~ 27020.01 ~ 30---2 ~ 6020.01 ~ 30

-

12日目 対応2JSKH51TiCNキー溝付3-30 ~ 79.9※WOSで指定----0 ~ 27020.01 ~ 30--0.2 ~ 302 ~ 6020.01 ~ 30

-

12日目 対応2JSKH51TiCNキー溝付3-30 ~ 79.9※WOSで指定----0 ~ 27020.01 ~ 30---2 ~ 6020.01 ~ 30

-

12日目 対応2JSKH51TiCNキー溝付3-30 ~ 79.9※WOSで指定----0 ~ 27020.01 ~ 30--0.2 ~ 302 ~ 6020.01 ~ 30

-

12日目 対応2LSKH51TiCNキー溝付140 ~ 80-※WOSで指定-1 ~ 90--0 ~ 270--0.2 ~ 480.2 ~ 502 ~ 60-

-

12日目 対応2LSKH51TiCNキー溝付140 ~ 80-※WOSで指定-1 ~ 90--0 ~ 270-0.2 ~ 400.2 ~ 480.2 ~ 502 ~ 60-

-

12日目 対応2LSKH51TiCNキー溝付1-30 ~ 79.9※WOSで指定-1 ~ 90--0 ~ 270--0.2 ~ 480.2 ~ 502 ~ 60-

-

12日目 対応2LSKH51TiCNキー溝付1-30 ~ 79.9※WOSで指定-1 ~ 90--0 ~ 270-0.2 ~ 400.2 ~ 480.2 ~ 502 ~ 60-

-

12日目 対応2LSKH51TiCNキー溝付240 ~ 80-※WOSで指定-1 ~ 90--0 ~ 270--0.2 ~ 480.2 ~ 502 ~ 60-

-

12日目 対応2LSKH51TiCNキー溝付240 ~ 80-※WOSで指定-1 ~ 90--0 ~ 270-0.2 ~ 400.2 ~ 480.2 ~ 502 ~ 60-

-

12日目 対応2LSKH51TiCNキー溝付2-30 ~ 79.9※WOSで指定-1 ~ 90--0 ~ 270--0.2 ~ 480.2 ~ 502 ~ 60-

-

12日目 対応2LSKH51TiCNキー溝付2-30 ~ 79.9※WOSで指定-1 ~ 90--0 ~ 270-0.2 ~ 400.2 ~ 480.2 ~ 502 ~ 60-

-

12日目 対応2LSKH51TiCNキー溝付340 ~ 80-※WOSで指定-1 ~ 90--0 ~ 270--0.2 ~ 480.2 ~ 502 ~ 60-

-

12日目 対応2LSKH51TiCNキー溝付340 ~ 80-※WOSで指定-1 ~ 90--0 ~ 270-0.2 ~ 400.2 ~ 480.2 ~ 502 ~ 60-

-

12日目 対応2LSKH51TiCNキー溝付3-30 ~ 79.9※WOSで指定-1 ~ 90--0 ~ 270--0.2 ~ 480.2 ~ 502 ~ 60-

-

12日目 対応2LSKH51TiCNキー溝付3-30 ~ 79.9※WOSで指定-1 ~ 90--0 ~ 270-0.2 ~ 400.2 ~ 480.2 ~ 502 ~ 60-

-

12日目 対応3JSKH51TiCNキー溝付140 ~ 80-※WOSで指定-0.5 ~ 10--0 ~ 2702 ~ 30---2 ~ 602 ~ 10

-

12日目 対応3JSKH51TiCNキー溝付1-30 ~ 79.9※WOSで指定-0.5 ~ 10--0 ~ 2702 ~ 30---2 ~ 602 ~ 10

-

12日目 対応3JSKH51TiCNキー溝付240 ~ 80-※WOSで指定-0.5 ~ 20--0 ~ 27010.01 ~ 30---2 ~ 6010.01 ~ 20

-

12日目 対応3JSKH51TiCNキー溝付2-30 ~ 79.9※WOSで指定-0.5 ~ 20--0 ~ 27010.01 ~ 30---2 ~ 6010.01 ~ 20

-

12日目 対応3JSKH51TiCNキー溝付340 ~ 80-※WOSで指定-0.5 ~ 30--0 ~ 27020.01 ~ 30---2 ~ 6020.01 ~ 30

-

12日目 対応3JSKH51TiCNキー溝付3-30 ~ 79.9※WOSで指定-0.5 ~ 30--0 ~ 27020.01 ~ 30---2 ~ 6020.01 ~ 30

-

12日目 対応3KSKH51TiCNキー溝付140 ~ 80-※WOSで指定-1 ~ 9--0 ~ 2702 ~ 30---2 ~ 602 ~ 10

-

12日目 対応3KSKH51TiCNキー溝付1-30 ~ 79.9※WOSで指定-1 ~ 9--0 ~ 2702 ~ 30---2 ~ 602 ~ 10

-

12日目 対応3KSKH51TiCNキー溝付240 ~ 80-※WOSで指定-1 ~ 19--0 ~ 27010.01 ~ 30---2 ~ 6010.01 ~ 20

-

12日目 対応3KSKH51TiCNキー溝付2-30 ~ 79.9※WOSで指定-1 ~ 19--0 ~ 27010.01 ~ 30---2 ~ 6010.01 ~ 20

-

12日目 対応3KSKH51TiCNキー溝付340 ~ 80-※WOSで指定-1 ~ 29--0 ~ 27020.01 ~ 30---2 ~ 6020.01 ~ 30

-

12日目 対応3KSKH51TiCNキー溝付3-30 ~ 79.9※WOSで指定-1 ~ 29--0 ~ 27020.01 ~ 30---2 ~ 6020.01 ~ 30

-

12日目 対応3LSKH51TiCNキー溝付140 ~ 80-※WOSで指定-1 ~ 90--0 ~ 270--0.2 ~ 490.2 ~ 502 ~ 60-

-

12日目 対応3LSKH51TiCNキー溝付1-30 ~ 79.9※WOSで指定-1 ~ 90--0 ~ 270--0.2 ~ 490.2 ~ 502 ~ 60-

-

12日目 対応3LSKH51TiCNキー溝付240 ~ 80-※WOSで指定-1 ~ 90--0 ~ 270--0.2 ~ 490.2 ~ 502 ~ 60-

-

12日目 対応3LSKH51TiCNキー溝付2-30 ~ 79.9※WOSで指定-1 ~ 90--0 ~ 270--0.2 ~ 490.2 ~ 502 ~ 60-

-

12日目 対応3LSKH51TiCNキー溝付340 ~ 80-※WOSで指定-1 ~ 90--0 ~ 270--0.2 ~ 490.2 ~ 502 ~ 60-

-

12日目 対応3LSKH51TiCNキー溝付3-30 ~ 79.9※WOSで指定-1 ~ 90--0 ~ 270--0.2 ~ 490.2 ~ 502 ~ 60-

Loading...

規格表


異形状ストレートパンチ:関連画像
・規格表
型式LWPMUB
TypeShape2.00~
5.00
5.01~
10.00
10.01~
15.00
15.01~
20.00
20.01~
25.00
25.01~
30.00
 ストレートタップ付キー溝付
SKH51相当
(W2.00~5.00)
SKD11相当
(W5.01~30.00)
HPCHMCHKC
粉末ハイス鋼PHPCPHMCPHKC
SKH51相当
コーティング
H-HSPCH-HSMCH-HSKC
粉末ハイス鋼
コーティング
H-PHPCH-PHMCH-PHKC
2~12H
2~18J
3~28K
2~7L
異形状ストレートパンチ:関連画像
 こちら
40

50

60

70

80
2.00~3.00   1.015
3.01~4.00
4.01~5.003
5.01~6.00 4
6.01~8.00 5
8.01~10.00 61.5
10.01~15.00  8
15.01~20.00
20.01~25.00
25.01~30.00
コーティングパンチの場合 10J・13J・5K・10K・18K 適用不可
コーティングパンチの有効コーティング範囲はB部ですが、S部(約10mm)にもごく薄い
コーティング層が形成されます。
非コーティング部の寸法は、コーティング層の厚み分(6~10ミクロン)マイナスします。
異形状ストレートパンチ:関連画像
HMC・PHMC・H-HSMC・H-PHMCの加工限界
キー溝部詳細
異形状ストレートパンチ:関連画像
タップMはP・W寸の短い寸法
に準じます。
Shape8H・18JのタップMは
P寸法に対応します。
8H・18JのP寸法は、K寸法が
刃先寸法限度を超えないように
ご指定ください。
タップMのセンター位置は各刃先
形状のセンター位置と同じです。
(2L・3L形状は除く)
2L・3L形状のタップMのセンター
位置は各刃先の左右最大幅の中心
位置となります。
①Shape23K・25Kは製作不可②タップと刃先の加工限界
異形状ストレートパンチ:関連画像
③P・W寸法とタップM
異形状ストレートパンチ:関連画像
PorW<8→L≦50  P又はW寸法が8.00より小さい場合、全長は40~50の範囲です。

納期

●ストレートパンチ


●コーティングパンチ


運送所要日数はこちら

価格表


■基準単価
型式区分
No.
WShape
2~12H2~18J3~28K2~7L
HPC
HMC
HKC
12.00~10.003,0904,09010,52011,510
210.01~20.003,5904,59010,52011,510
320.01~30.004,0005,69010,52011,510
PHPC
PHMC
PHKC
12.00~10.005,1906,20016,52018,140
210.01~20.008,5309,59018,42020,230
320.01~30.0011,58013,39020,42022,320

■基準単価
型式区分
No.
WShape
2~12H2~18J3~28K2~7L
H-HSPC
H-HSMC
H-HSKC
12.00~10.005,3206,33012,75013,740
210.01~20.007,5508,55014,48015,470
320.01~30.008,86010,55015,38016,370
H-PHPC
H-PHMC
H-PHKC
12.00~10.007,7808,83019,47021,140
210.01~20.0013,11014,20023,31025,180
320.01~30.0017,24019,10026,35028,310
8H・18J形状の場合はPが、2L・3L形状の場合はS-Rが、価格表のWに相当します。

追加工

追加工価格も数量スライド適用 こちら
異形状ストレートパンチ:関連画像


基本情報

種別 ストレートパンチ

異形状ストレートパンチのレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
