異形状ボールロックパンチ

異形状ボールロックパンチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

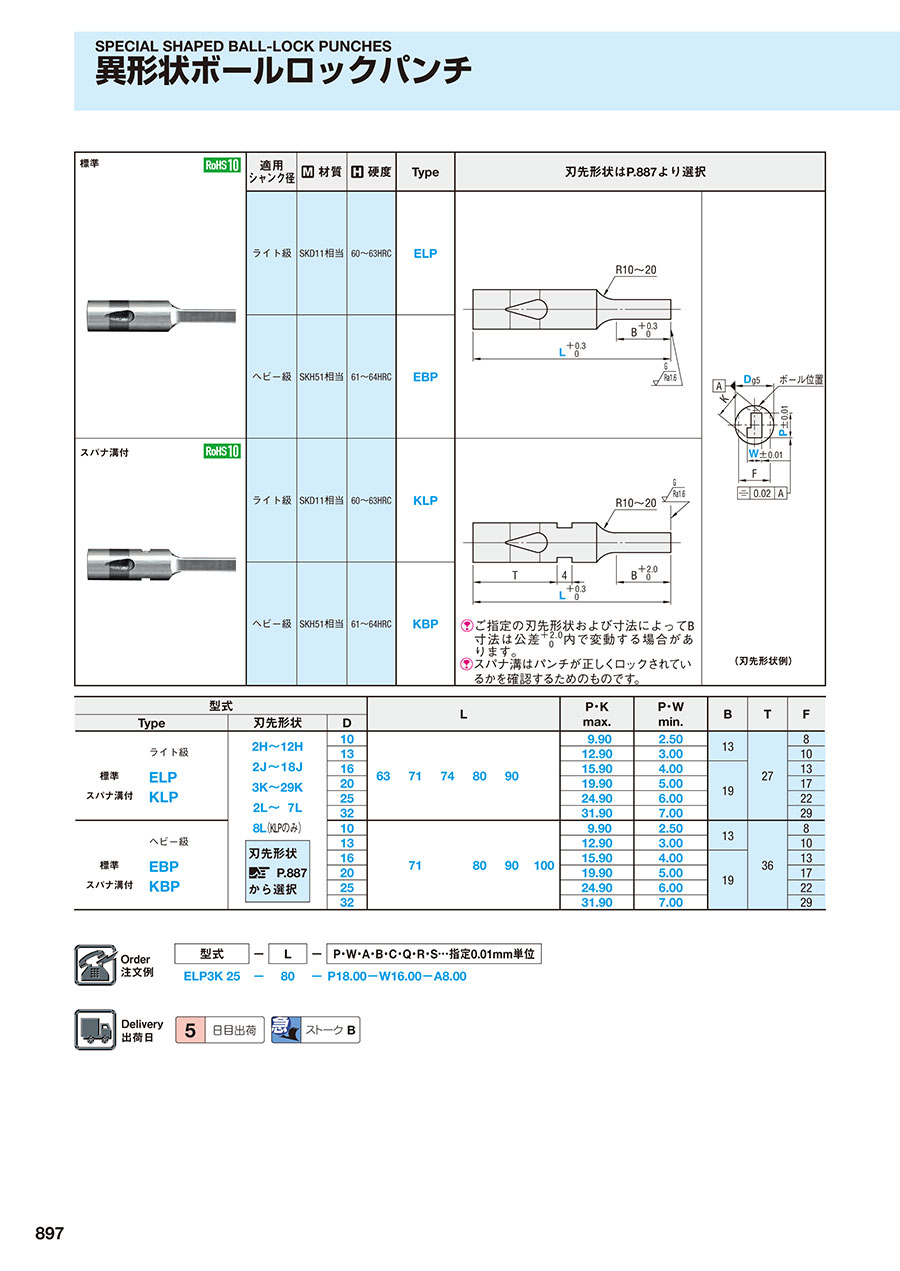

PDFP.897

型番

商品を一つに絞り込むとこちらに型番が表示されます


型番
EBP2H10-[71,​80,​90,​100]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]
EBP2H10-LC[52-70.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]
EBP2H10-LC[71.1-79.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]
EBP2H10-LC[81.1-89.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]
EBP2H10-LC[91.1-99.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]
EBP2H13-[71,​80,​90,​100]-P[3-12.9/0.01]-W[3-12.9/0.01]
EBP2H13-LC[52-70.9/0.1]-P[3-12.9/0.01]-W[3-12.9/0.01]
EBP2H13-LC[71.1-79.9/0.1]-P[3-12.9/0.01]-W[3-12.9/0.01]
EBP2H13-LC[81.1-89.9/0.1]-P[3-12.9/0.01]-W[3-12.9/0.01]
EBP2H13-LC[91.1-99.9/0.1]-P[3-12.9/0.01]-W[3-12.9/0.01]
EBP2H16-[71,​80,​90,​100]-P[4-15.9/0.01]-W[4-15.9/0.01]
EBP2H16-LC[52-70.9/0.1]-P[4-15.9/0.01]-W[4-15.9/0.01]
EBP2H16-LC[71.1-79.9/0.1]-P[4-15.9/0.01]-W[4-15.9/0.01]
EBP2H16-LC[81.1-89.9/0.1]-P[4-15.9/0.01]-W[4-15.9/0.01]
EBP2H16-LC[91.1-99.9/0.1]-P[4-15.9/0.01]-W[4-15.9/0.01]
EBP2H20-[71,​80,​90,​100]-P[5-19.9/0.01]-W[5-19.9/0.01]
EBP2H20-LC[52-70.9/0.1]-P[5-19.9/0.01]-W[5-19.9/0.01]
EBP2H20-LC[71.1-79.9/0.1]-P[5-19.9/0.01]-W[5-19.9/0.01]
EBP2H20-LC[81.1-89.9/0.1]-P[5-19.9/0.01]-W[5-19.9/0.01]
EBP2H20-LC[91.1-99.9/0.1]-P[5-19.9/0.01]-W[5-19.9/0.01]
EBP2H25-[71,​80,​90,​100]-P[6-24.9/0.01]-W[6-24.9/0.01]
EBP2H25-LC[52-70.9/0.1]-P[6-24.9/0.01]-W[6-24.9/0.01]
EBP2H25-LC[71.1-79.9/0.1]-P[6-24.9/0.01]-W[6-24.9/0.01]
EBP2H25-LC[81.1-89.9/0.1]-P[6-24.9/0.01]-W[6-24.9/0.01]
EBP2H25-LC[91.1-99.9/0.1]-P[6-24.9/0.01]-W[6-24.9/0.01]
EBP2H32-[71,​80,​90,​100]-P[7-31.9/0.01]-W[7-31.9/0.01]
EBP2H32-LC[52-70.9/0.1]-P[7-31.9/0.01]-W[7-31.9/0.01]
EBP2H32-LC[71.1-79.9/0.1]-P[7-31.9/0.01]-W[7-31.9/0.01]
EBP2H32-LC[81.1-89.9/0.1]-P[7-31.9/0.01]-W[7-31.9/0.01]
EBP2H32-LC[91.1-99.9/0.1]-P[7-31.9/0.01]-W[7-31.9/0.01]
EBP2J10-[71,​80,​90,​100]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J10-LC[52-70.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J10-LC[71.1-79.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J10-LC[81.1-89.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J10-LC[91.1-99.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J13-[71,​80,​90,​100]-P[3-12.9/0.01]-W[3-12.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J13-LC[52-70.9/0.1]-P[3-12.9/0.01]-W[3-12.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J13-LC[71.1-79.9/0.1]-P[3-12.9/0.01]-W[3-12.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J13-LC[81.1-89.9/0.1]-P[3-12.9/0.01]-W[3-12.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J13-LC[91.1-99.9/0.1]-P[3-12.9/0.01]-W[3-12.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J16-[71,​80,​90,​100]-P[4-15.9/0.01]-W[4-15.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J16-LC[52-70.9/0.1]-P[4-15.9/0.01]-W[4-15.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J16-LC[71.1-79.9/0.1]-P[4-15.9/0.01]-W[4-15.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J16-LC[81.1-89.9/0.1]-P[4-15.9/0.01]-W[4-15.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J16-LC[91.1-99.9/0.1]-P[4-15.9/0.01]-W[4-15.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J20-[71,​80,​90,​100]-P[5-19.9/0.01]-W[5-19.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J20-LC[52-70.9/0.1]-P[5-19.9/0.01]-W[5-19.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J20-LC[71.1-79.9/0.1]-P[5-19.9/0.01]-W[5-19.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J20-LC[81.1-89.9/0.1]-P[5-19.9/0.01]-W[5-19.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J20-LC[91.1-99.9/0.1]-P[5-19.9/0.01]-W[5-19.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J25-[71,​80,​90,​100]-P[6-24.9/0.01]-W[6-24.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J25-LC[52-70.9/0.1]-P[6-24.9/0.01]-W[6-24.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J25-LC[71.1-79.9/0.1]-P[6-24.9/0.01]-W[6-24.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J25-LC[81.1-89.9/0.1]-P[6-24.9/0.01]-W[6-24.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J25-LC[91.1-99.9/0.1]-P[6-24.9/0.01]-W[6-24.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J32-[71,​80,​90,​100]-P[7-31.9/0.01]-W[7-31.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J32-LC[52-70.9/0.1]-P[7-31.9/0.01]-W[7-31.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J32-LC[71.1-79.9/0.1]-P[7-31.9/0.01]-W[7-31.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J32-LC[81.1-89.9/0.1]-P[7-31.9/0.01]-W[7-31.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
EBP2J32-LC[91.1-99.9/0.1]-P[7-31.9/0.01]-W[7-31.9/0.01]-R[0.2-40/0.01]-S[0.2-40/0.01]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS刃先形状 材質 D(外径)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
A
(mm)
B
(mm)
C
(mm)
P
(mm)
Q
(mm)
R
(mm)
S
(mm)
W
(mm)

-

1個 5日目 対応2HSKH511071 ~ 100----2.5 ~ 9.9---2.5 ~ 9.9

-

1個 5日目 対応2HSKH5110-52 ~ 70.9---2.5 ~ 9.9---2.5 ~ 9.9

-

1個 5日目 対応2HSKH5110-71.1 ~ 79.9---2.5 ~ 9.9---2.5 ~ 9.9

-

1個 5日目 対応2HSKH5110-81.1 ~ 89.9---2.5 ~ 9.9---2.5 ~ 9.9

-

1個 5日目 対応2HSKH5110-91.1 ~ 99.9---2.5 ~ 9.9---2.5 ~ 9.9

-

1個 5日目 対応2HSKH511371 ~ 100----3 ~ 12.9---3 ~ 12.9

-

1個 5日目 対応2HSKH5113-52 ~ 70.9---3 ~ 12.9---3 ~ 12.9

-

1個 5日目 対応2HSKH5113-71.1 ~ 79.9---3 ~ 12.9---3 ~ 12.9

-

1個 5日目 対応2HSKH5113-81.1 ~ 89.9---3 ~ 12.9---3 ~ 12.9

-

1個 5日目 対応2HSKH5113-91.1 ~ 99.9---3 ~ 12.9---3 ~ 12.9

-

1個 5日目 対応2HSKH511671 ~ 100----4 ~ 15.9---4 ~ 15.9

-

1個 5日目 対応2HSKH5116-52 ~ 70.9---4 ~ 15.9---4 ~ 15.9

-

1個 5日目 対応2HSKH5116-71.1 ~ 79.9---4 ~ 15.9---4 ~ 15.9

-

1個 5日目 対応2HSKH5116-81.1 ~ 89.9---4 ~ 15.9---4 ~ 15.9

-

1個 5日目 対応2HSKH5116-91.1 ~ 99.9---4 ~ 15.9---4 ~ 15.9

-

1個 5日目 対応2HSKH512071 ~ 100----5 ~ 19.9---5 ~ 19.9

-

1個 5日目 対応2HSKH5120-52 ~ 70.9---5 ~ 19.9---5 ~ 19.9

-

1個 5日目 対応2HSKH5120-71.1 ~ 79.9---5 ~ 19.9---5 ~ 19.9

-

1個 5日目 対応2HSKH5120-81.1 ~ 89.9---5 ~ 19.9---5 ~ 19.9

-

1個 5日目 対応2HSKH5120-91.1 ~ 99.9---5 ~ 19.9---5 ~ 19.9

-

1個 5日目 対応2HSKH512571 ~ 100----6 ~ 24.9---6 ~ 24.9

-

1個 5日目 対応2HSKH5125-52 ~ 70.9---6 ~ 24.9---6 ~ 24.9

-

1個 5日目 対応2HSKH5125-71.1 ~ 79.9---6 ~ 24.9---6 ~ 24.9

-

1個 5日目 対応2HSKH5125-81.1 ~ 89.9---6 ~ 24.9---6 ~ 24.9

-

1個 5日目 対応2HSKH5125-91.1 ~ 99.9---6 ~ 24.9---6 ~ 24.9

-

1個 5日目 対応2HSKH513271 ~ 100----7 ~ 31.9---7 ~ 31.9

-

1個 5日目 対応2HSKH5132-52 ~ 70.9---7 ~ 31.9---7 ~ 31.9

-

1個 5日目 対応2HSKH5132-71.1 ~ 79.9---7 ~ 31.9---7 ~ 31.9

-

1個 5日目 対応2HSKH5132-81.1 ~ 89.9---7 ~ 31.9---7 ~ 31.9

-

1個 5日目 対応2HSKH5132-91.1 ~ 99.9---7 ~ 31.9---7 ~ 31.9

-

1個 5日目 対応2JSKH511071 ~ 100----2.5 ~ 9.9-0.2 ~ 400.2 ~ 402.5 ~ 9.9

-

1個 5日目 対応2JSKH5110-52 ~ 70.9---2.5 ~ 9.9-0.2 ~ 400.2 ~ 402.5 ~ 9.9

-

1個 5日目 対応2JSKH5110-71.1 ~ 79.9---2.5 ~ 9.9-0.2 ~ 400.2 ~ 402.5 ~ 9.9

-

1個 5日目 対応2JSKH5110-81.1 ~ 89.9---2.5 ~ 9.9-0.2 ~ 400.2 ~ 402.5 ~ 9.9

-

1個 5日目 対応2JSKH5110-91.1 ~ 99.9---2.5 ~ 9.9-0.2 ~ 400.2 ~ 402.5 ~ 9.9

-

1個 5日目 対応2JSKH511371 ~ 100----3 ~ 12.9-0.2 ~ 400.2 ~ 403 ~ 12.9

-

1個 5日目 対応2JSKH5113-52 ~ 70.9---3 ~ 12.9-0.2 ~ 400.2 ~ 403 ~ 12.9

-

1個 5日目 対応2JSKH5113-71.1 ~ 79.9---3 ~ 12.9-0.2 ~ 400.2 ~ 403 ~ 12.9

-

1個 5日目 対応2JSKH5113-81.1 ~ 89.9---3 ~ 12.9-0.2 ~ 400.2 ~ 403 ~ 12.9

-

1個 5日目 対応2JSKH5113-91.1 ~ 99.9---3 ~ 12.9-0.2 ~ 400.2 ~ 403 ~ 12.9

-

1個 5日目 対応2JSKH511671 ~ 100----4 ~ 15.9-0.2 ~ 400.2 ~ 404 ~ 15.9

-

1個 5日目 対応2JSKH5116-52 ~ 70.9---4 ~ 15.9-0.2 ~ 400.2 ~ 404 ~ 15.9

-

1個 5日目 対応2JSKH5116-71.1 ~ 79.9---4 ~ 15.9-0.2 ~ 400.2 ~ 404 ~ 15.9

-

1個 5日目 対応2JSKH5116-81.1 ~ 89.9---4 ~ 15.9-0.2 ~ 400.2 ~ 404 ~ 15.9

-

1個 5日目 対応2JSKH5116-91.1 ~ 99.9---4 ~ 15.9-0.2 ~ 400.2 ~ 404 ~ 15.9

-

1個 5日目 対応2JSKH512071 ~ 100----5 ~ 19.9-0.2 ~ 400.2 ~ 405 ~ 19.9

-

1個 5日目 対応2JSKH5120-52 ~ 70.9---5 ~ 19.9-0.2 ~ 400.2 ~ 405 ~ 19.9

-

1個 5日目 対応2JSKH5120-71.1 ~ 79.9---5 ~ 19.9-0.2 ~ 400.2 ~ 405 ~ 19.9

-

1個 5日目 対応2JSKH5120-81.1 ~ 89.9---5 ~ 19.9-0.2 ~ 400.2 ~ 405 ~ 19.9

-

1個 5日目 対応2JSKH5120-91.1 ~ 99.9---5 ~ 19.9-0.2 ~ 400.2 ~ 405 ~ 19.9

-

1個 5日目 対応2JSKH512571 ~ 100----6 ~ 24.9-0.2 ~ 400.2 ~ 406 ~ 24.9

-

1個 5日目 対応2JSKH5125-52 ~ 70.9---6 ~ 24.9-0.2 ~ 400.2 ~ 406 ~ 24.9

-

1個 5日目 対応2JSKH5125-71.1 ~ 79.9---6 ~ 24.9-0.2 ~ 400.2 ~ 406 ~ 24.9

-

1個 5日目 対応2JSKH5125-81.1 ~ 89.9---6 ~ 24.9-0.2 ~ 400.2 ~ 406 ~ 24.9

-

1個 5日目 対応2JSKH5125-91.1 ~ 99.9---6 ~ 24.9-0.2 ~ 400.2 ~ 406 ~ 24.9

-

1個 5日目 対応2JSKH513271 ~ 100----7 ~ 31.9-0.2 ~ 400.2 ~ 407 ~ 31.9

-

1個 5日目 対応2JSKH5132-52 ~ 70.9---7 ~ 31.9-0.2 ~ 400.2 ~ 407 ~ 31.9

-

1個 5日目 対応2JSKH5132-71.1 ~ 79.9---7 ~ 31.9-0.2 ~ 400.2 ~ 407 ~ 31.9

-

1個 5日目 対応2JSKH5132-81.1 ~ 89.9---7 ~ 31.9-0.2 ~ 400.2 ~ 407 ~ 31.9

-

1個 5日目 対応2JSKH5132-91.1 ~ 99.9---7 ~ 31.9-0.2 ~ 400.2 ~ 407 ~ 31.9

Loading...

価格表

■基準単価

Type D Shape形状
2~12H 2~18J 3~29K 2~7L
ELP
EBP
10~16 7,990 10,190 17,590 22,190
20・25 9,990 11,690 17,490 22,090
32 14,790 17,990 27,690 34,090

追加工

異形状ボールロックパンチ:関連画像

基本情報

種別 ボールロックパンチ 表面処理 なし パンチシャンク(取付部)形状 標準

異形状ボールロックパンチのレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
