キャンバー修正高さ調整ユニット

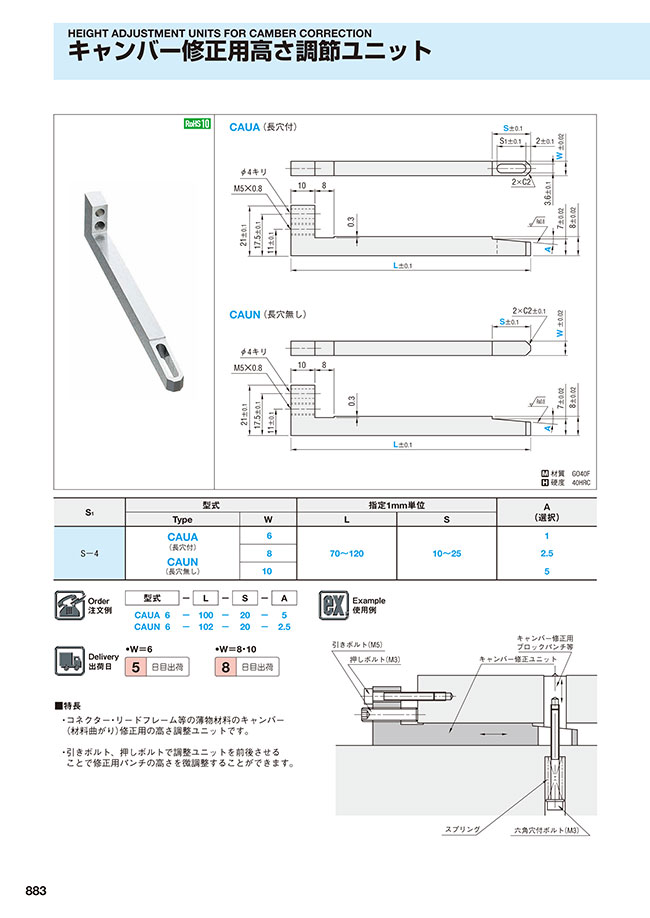

PDFP.745

型番

商品を一つに絞り込むとこちらに型番が表示されます

キャンバー修正高さ調整ユニット:関連画像


材質 GO40F
硬度 40HRC

CAUA(長穴付)
キャンバー修正高さ調整ユニット:関連画像


CAUN(長穴無し)
キャンバー修正高さ調整ユニット:関連画像



数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2021~
値引率基準単価5%お見積り
表示数量超えはWOSにてご確認ください。

型番
CAUA6-[70-120/1]-[10-25/1]-[1,​2.5,​5]
CAUA8-[70-120/1]-[10-25/1]-[1,​2.5,​5]
CAUA10-[70-120/1]-[10-25/1]-[1,​2.5,​5]
CAUN6-[70-120/1]-[10-25/1]-[1,​2.5,​5]
CAUN8-[70-120/1]-[10-25/1]-[1,​2.5,​5]
CAUN10-[70-120/1]-[10-25/1]-[1,​2.5,​5]
型番通常単価スライド値引通常
出荷日
RoHSW(幅)
(mm)
長穴有無 A(角度)
(°)
L(全長)
(mm)
S
(mm)

-

5日目 対応61 ~ 570 ~ 12010 ~ 25

-

8日目 対応81 ~ 570 ~ 12010 ~ 25

-

8日目 対応101 ~ 570 ~ 12010 ~ 25

-

5日目 対応61 ~ 570 ~ 12010 ~ 25

-

8日目 対応81 ~ 570 ~ 12010 ~ 25

-

8日目 対応101 ~ 570 ~ 12010 ~ 25

Loading...

  1. 1

規格表


キャンバー修正高さ調整ユニット:関連画像
・規格表
S1型式指定1mm単位A(選択)¥基準単価 1~9本
TypeWLSCAUACAUN
S-4CAUA
(長穴付)
CAUN
(長穴無し)
670~12010~2515,9005,900
82.56,5506,150
1056,8106,480

納期

●W=6


●W=8・10


運送所要日数はこちら

仕様・概要

■特長
・ コネクター・リードフレーム等の薄物材料のキャンバー(材料曲がり)修正用の高さ調整ユニットです。
・ 引きボルト、押しボルトで調整ユニットを前後させることで修正用パンチの高さを微調整する事ができます。

使用例

キャンバー修正高さ調整ユニット:関連画像
