ミスミ

リブ用パンチ　－沈み用－

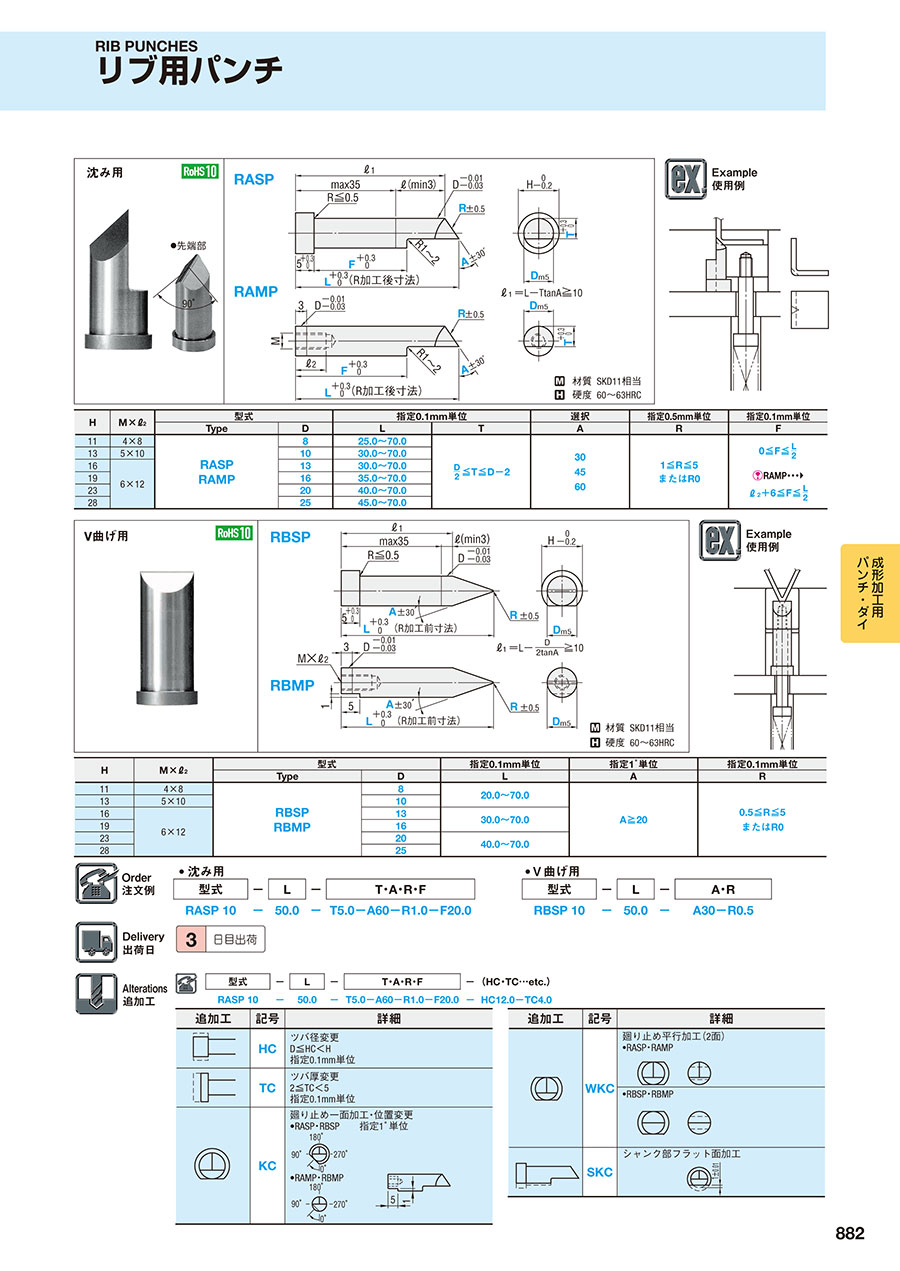

カタログ |P.882

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

沈み用向けのリブ用パンチとなります。材質はダイス鋼となります。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質SKD11相当
硬度60～63HRC

規格表

H	M×ℓ₂	型式		指定0.1mm単位		選択	指定0.5mm単位	指定0.1mm単位
H	M×ℓ₂	Type	D	L	T	A	R	F
11	4×8	RASP RAMP	8	25.0～70.0	D/2≦T≦D-2	30 45 60	1≦R≦5 またはR0
13	5×10		10	30.0～70.0
16	6×12		13	30.0～70.0
19			16	35.0～70.0
23			20	40.0～70.0
28			25	45.0～70.0

注文例

出荷日

追加工

型番リスト

表示件数

型番

RAMP8-[25-70/0.1]-T[4-6/0.1]-A[30,45,60]-R0-F[0-35/0.1]

RAMP8-[25-70/0.1]-T[4-6/0.1]-A[30,45,60]-R[1-5/0.5]-F[0-35/0.1]

RAMP10-[30-70/0.1]-T[5-8/0.1]-A[30,45,60]-R0-F[0-35/0.1]

RAMP10-[30-70/0.1]-T[5-8/0.1]-A[30,45,60]-R[1-5/0.5]-F[0-35/0.1]

RAMP13-[30-70/0.1]-T[6.5-11/0.1]-A[30,45,60]-R0-F[0-35/0.1]

RAMP13-[30-70/0.1]-T[6.5-11/0.1]-A[30,45,60]-R[1-5/0.5]-F[0-35/0.1]

RAMP16-[35-70/0.1]-T[8-14/0.1]-A[30,45,60]-R0-F[0-35/0.1]

RAMP16-[35-70/0.1]-T[8-14/0.1]-A[30,45,60]-R[1-5/0.5]-F[0-35/0.1]

RAMP20-[40-70/0.1]-T[10-18/0.1]-A[30,45,60]-R0-F[0-35/0.1]

RAMP20-[40-70/0.1]-T[10-18/0.1]-A[30,45,60]-R[1-5/0.5]-F[0-35/0.1]

RAMP25-[45-70/0.1]-T[12.5-23/0.1]-A[30,45,60]-R0-F[0-35/0.1]

RAMP25-[45-70/0.1]-T[12.5-23/0.1]-A[30,45,60]-R[1-5/0.5]-F[0-35/0.1]

RASP8-[25-70/0.1]-T[4-6/0.1]-A[30,45,60]-R0-F[0-35/0.1]

RASP8-[25-70/0.1]-T[4-6/0.1]-A[30,45,60]-R[1-5/0.5]-F[0-35/0.1]

RASP10-[30-70/0.1]-T[5-8/0.1]-A[30,45,60]-R0-F[0-35/0.1]

RASP10-[30-70/0.1]-T[5-8/0.1]-A[30,45,60]-R[1-5/0.5]-F[0-35/0.1]

RASP13-[30-70/0.1]-T[6.5-11/0.1]-A[30,45,60]-R0-F[0-35/0.1]

RASP13-[30-70/0.1]-T[6.5-11/0.1]-A[30,45,60]-R[1-5/0.5]-F[0-35/0.1]

RASP16-[35-70/0.1]-T[8-14/0.1]-A[30,45,60]-R0-F[0-35/0.1]

RASP16-[35-70/0.1]-T[8-14/0.1]-A[30,45,60]-R[1-5/0.5]-F[0-35/0.1]

RASP20-[40-70/0.1]-T[10-18/0.1]-A[30,45,60]-R0-F[0-35/0.1]

RASP20-[40-70/0.1]-T[10-18/0.1]-A[30,45,60]-R[1-5/0.5]-F[0-35/0.1]

RASP25-[45-70/0.1]-T[12.5-23/0.1]-A[30,45,60]-R0-F[0-35/0.1]

RASP25-[45-70/0.1]-T[12.5-23/0.1]-A[30,45,60]-R[1-5/0.5]-F[0-35/0.1]

タイプ

D(シャンク径)

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

沈み用タップ付	8	25 ～ 70	30 ～ 60	0 ～ 35	0	4 ～ 6	10	1個
沈み用タップ付	8	25 ～ 70	30 ～ 60	0 ～ 35	1 ～ 5	4 ～ 6	10	1個
沈み用タップ付	10	30 ～ 70	30 ～ 60	0 ～ 35	0	5 ～ 8	10	1個
沈み用タップ付	10	30 ～ 70	30 ～ 60	0 ～ 35	1 ～ 5	5 ～ 8	10	1個
沈み用タップ付	13	30 ～ 70	30 ～ 60	0 ～ 35	0	6.5 ～ 11	10	1個
沈み用タップ付	13	30 ～ 70	30 ～ 60	0 ～ 35	1 ～ 5	6.5 ～ 11	10	1個
沈み用タップ付	16	35 ～ 70	30 ～ 60	0 ～ 35	0	8 ～ 14	10	1個
沈み用タップ付	16	35 ～ 70	30 ～ 60	0 ～ 35	1 ～ 5	8 ～ 14	10	1個
沈み用タップ付	20	40 ～ 70	30 ～ 60	0 ～ 35	0	10 ～ 18	10	1個
沈み用タップ付	20	40 ～ 70	30 ～ 60	0 ～ 35	1 ～ 5	10 ～ 18	10	1個
沈み用タップ付	25	45 ～ 70	30 ～ 60	0 ～ 35	0	12.5 ～ 23	10	1個
沈み用タップ付	25	45 ～ 70	30 ～ 60	0 ～ 35	1 ～ 5	12.5 ～ 23	10	1個
沈み用ツバ付	8	25 ～ 70	30 ～ 60	0 ～ 35	0	4 ～ 6	10	1個
沈み用ツバ付	8	25 ～ 70	30 ～ 60	0 ～ 35	1 ～ 5	4 ～ 6	10	1個
沈み用ツバ付	10	30 ～ 70	30 ～ 60	0 ～ 35	0	5 ～ 8	10	1個
沈み用ツバ付	10	30 ～ 70	30 ～ 60	0 ～ 35	1 ～ 5	5 ～ 8	10	1個
沈み用ツバ付	13	30 ～ 70	30 ～ 60	0 ～ 35	0	6.5 ～ 11	10	1個
沈み用ツバ付	13	30 ～ 70	30 ～ 60	0 ～ 35	1 ～ 5	6.5 ～ 11	10	1個
沈み用ツバ付	16	35 ～ 70	30 ～ 60	0 ～ 35	0	8 ～ 14	10	1個
沈み用ツバ付	16	35 ～ 70	30 ～ 60	0 ～ 35	1 ～ 5	8 ～ 14	10	1個
沈み用ツバ付	20	40 ～ 70	30 ～ 60	0 ～ 35	0	10 ～ 18	10	1個
沈み用ツバ付	20	40 ～ 70	30 ～ 60	0 ～ 35	1 ～ 5	10 ～ 18	10	1個
沈み用ツバ付	25	45 ～ 70	30 ～ 60	0 ～ 35	0	12.5 ～ 23	10	1個
沈み用ツバ付	25	45 ～ 70	30 ～ 60	0 ～ 35	1 ～ 5	12.5 ～ 23	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

沈み用向けのリブ用パンチとなります。材質はダイス鋼となります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
