ミスミ

曲げダイ　－ボルト止めタイプ－

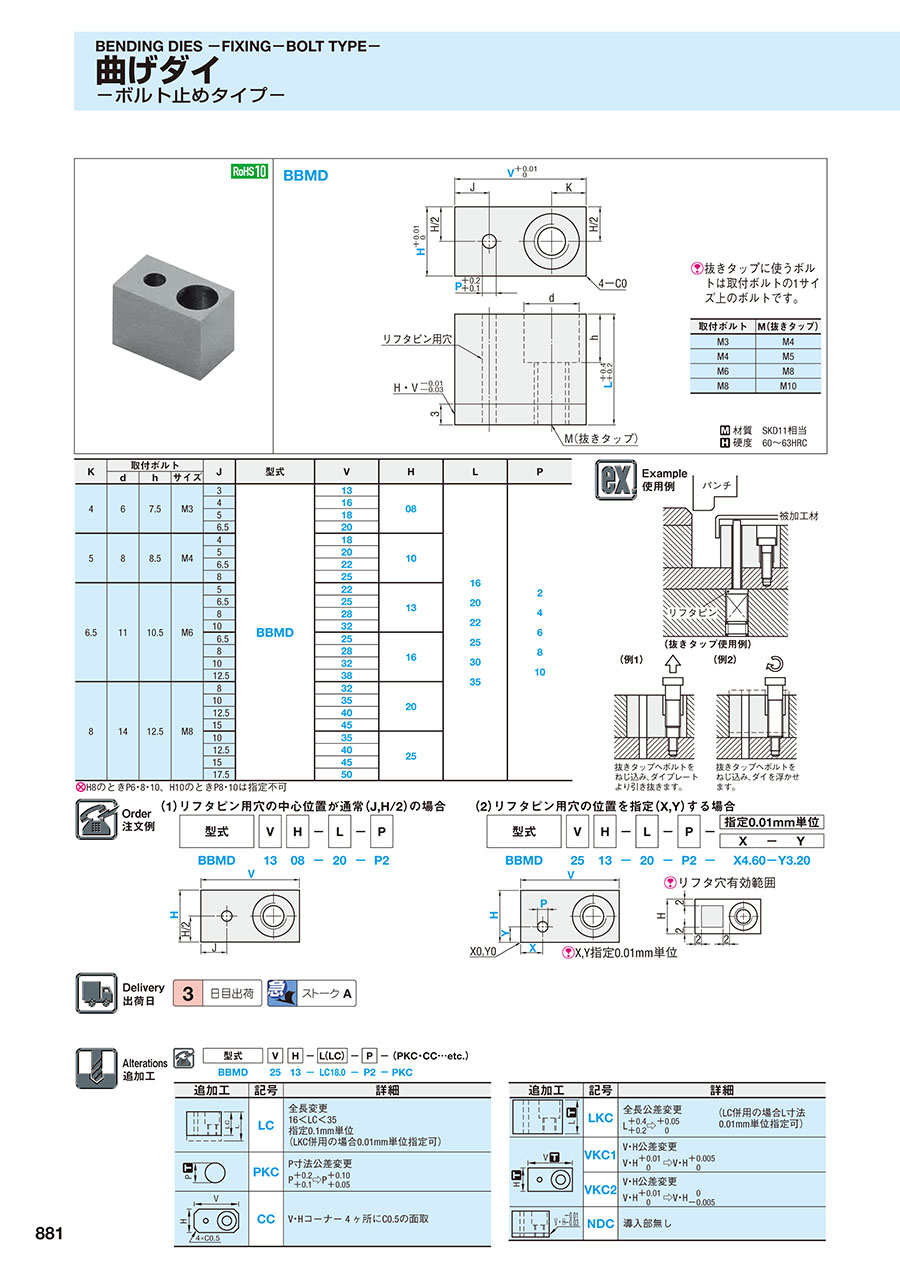

カタログ |P.881

通常単価(税別): -

税込単価: -

通常出荷日：3日目

ボルト止めタイプの曲げダイとなります。材質はダイス鋼となります。

未確定：候補が48型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

抜きタップに使うボルトは取付ボルトの1サイズ上のボルトです。

取付ボルト	M（抜きタップ）
M3	M4
M4	M5
M6	M8
M8	M10

材質 SKD11相当
硬度 60～63HRC

規格表

K	取付ボルト			J	型式	V	H	L	P
K	d	h	サイズ	J	型式	V	H	L	P
4	6	7.5	M3	3	BBMD	13	08	16 20 22 25 30 35	2 4 6 8 10
				4		16
				5		18
				6.5		20
5	8	8.5	M4	4		18	10
				5		20
				6.5		22
				8		25
6.5	11	10.5	M6	5		22	13
				6.5		25
				8		28
				10		32
				6.5		25	16
				8		28
				10		32
				12.5		38
8	14	12.5	M8	8		32	20
				10		35
				12.5		40
				15		45
				10		35	25
				12.5		40
				15		45
				17.5		50

H8のときP6・8・10、H10のときP8・10は指定不可

注文例

出荷日

追加工

型番リスト

表示件数

型番

BBMD1308-[16,20,22,25,30,35]-P[2,4]

BBMD1308-LC[16-35/0.1]-P[2,4]

BBMD1608-[16,20,22,25,30,35]-P[2,4]

BBMD1608-LC[16-35/0.1]-P[2,4]

BBMD1808-[16,20,22,25,30,35]-P[2,4]

BBMD1808-LC[16-35/0.1]-P[2,4]

BBMD1810-[16,20,22,25,30,35]-P[2,4,6]

BBMD1810-LC[16-35/0.1]-P[2,4,6]

BBMD2008-[16,20,22,25,30,35]-P[2,4]

BBMD2008-LC[16-35/0.1]-P[2,4]

BBMD2010-[16,20,22,25,30,35]-P[2,4,6]

BBMD2010-LC[16-35/0.1]-P[2,4,6]

BBMD2210-[16,20,22,25,30,35]-P[2,4,6]

BBMD2210-LC[16-35/0.1]-P[2,4,6]

BBMD2213-[16,20,22,25,30,35]-P[2,4,6,8,10]

BBMD2213-LC[16-35/0.1]-P[2,4,6,8,10]

BBMD2510-[16,20,22,25,30,35]-P[2,4,6]

BBMD2510-LC[16-35/0.1]-P[2,4,6]

BBMD2513-[16,20,22,25,30,35]-P[2,4,6,8,10]

BBMD2513-LC[16-35/0.1]-P[2,4,6,8,10]

BBMD2516-[16,20,22,25,30,35]-P[2,4,6,8,10]

BBMD2516-LC[16-35/0.1]-P[2,4,6,8,10]

BBMD2813-[16,20,22,25,30,35]-P[2,4,6,8,10]

BBMD2813-LC[16-35/0.1]-P[2,4,6,8,10]

BBMD2816-[16,20,22,25,30,35]-P[2,4,6,8,10]

BBMD2816-LC[16-35/0.1]-P[2,4,6,8,10]

BBMD3213-[16,20,22,25,30,35]-P[2,4,6,8,10]

BBMD3213-LC[16-35/0.1]-P[2,4,6,8,10]

BBMD3216-[16,20,22,25,30,35]-P[2,4,6,8,10]

BBMD3216-LC[16-35/0.1]-P[2,4,6,8,10]

BBMD3220-[16,20,22,25,30,35]-P[2,4,6,8,10]

BBMD3220-LC[16-35/0.1]-P[2,4,6,8,10]

BBMD3520-[16,20,22,25,30,35]-P[2,4,6,8,10]

BBMD3520-LC[16-35/0.1]-P[2,4,6,8,10]

BBMD3525-[16,20,22,25,30,35]-P[2,4,6,8,10]

BBMD3525-LC[16-35/0.1]-P[2,4,6,8,10]

BBMD3816-[16,20,22,25,30,35]-P[2,4,6,8,10]

BBMD3816-LC[16-35/0.1]-P[2,4,6,8,10]

BBMD4020-[16,20,22,25,30,35]-P[2,4,6,8,10]

BBMD4020-LC[16-35/0.1]-P[2,4,6,8,10]

BBMD4025-[16,20,22,25,30,35]-P[2,4,6,8,10]

BBMD4025-LC[16-35/0.1]-P[2,4,6,8,10]

BBMD4520-[16,20,22,25,30,35]-P[2,4,6,8,10]

BBMD4520-LC[16-35/0.1]-P[2,4,6,8,10]

BBMD4525-[16,20,22,25,30,35]-P[2,4,6,8,10]

BBMD4525-LC[16-35/0.1]-P[2,4,6,8,10]

BBMD5025-[16,20,22,25,30,35]-P[2,4,6,8,10]

BBMD5025-LC[16-35/0.1]-P[2,4,6,8,10]

V(外形)

(mm)

H(外形)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(リフタピン径)

(mm)

RoHS?

最小発注数量

13	8	16 ～ 35	-	2 ～ 4	10	1個
13	8	-	16 ～ 35	2 ～ 4	10	1個
16	8	16 ～ 35	-	2 ～ 4	10	1個
16	8	-	16 ～ 35	2 ～ 4	10	1個
18	8	16 ～ 35	-	2 ～ 4	10	1個
18	8	-	16 ～ 35	2 ～ 4	10	1個
18	10	16 ～ 35	-	2 ～ 6	10	1個
18	10	-	16 ～ 35	2 ～ 6	10	1個
20	8	16 ～ 35	-	2 ～ 4	10	1個
20	8	-	16 ～ 35	2 ～ 4	10	1個
20	10	16 ～ 35	-	2 ～ 6	10	1個
20	10	-	16 ～ 35	2 ～ 6	10	1個
22	10	16 ～ 35	-	2 ～ 6	10	1個
22	10	-	16 ～ 35	2 ～ 6	10	1個
22	13	16 ～ 35	-	2 ～ 10	10	1個
22	13	-	16 ～ 35	2 ～ 10	10	1個
25	10	16 ～ 35	-	2 ～ 6	10	1個
25	10	-	16 ～ 35	2 ～ 6	10	1個
25	13	16 ～ 35	-	2 ～ 10	10	1個
25	13	-	16 ～ 35	2 ～ 10	10	1個
25	16	16 ～ 35	-	2 ～ 10	10	1個
25	16	-	16 ～ 35	2 ～ 10	10	1個
28	13	16 ～ 35	-	2 ～ 10	10	1個
28	13	-	16 ～ 35	2 ～ 10	10	1個
28	16	16 ～ 35	-	2 ～ 10	10	1個
28	16	-	16 ～ 35	2 ～ 10	10	1個
32	13	16 ～ 35	-	2 ～ 10	10	1個
32	13	-	16 ～ 35	2 ～ 10	10	1個
32	16	16 ～ 35	-	2 ～ 10	10	1個
32	16	-	16 ～ 35	2 ～ 10	10	1個
32	20	16 ～ 35	-	2 ～ 10	10	1個
32	20	-	16 ～ 35	2 ～ 10	10	1個
35	20	16 ～ 35	-	2 ～ 10	10	1個
35	20	-	16 ～ 35	2 ～ 10	10	1個
35	25	16 ～ 35	-	2 ～ 10	10	1個
35	25	-	16 ～ 35	2 ～ 10	10	1個
38	16	16 ～ 35	-	2 ～ 10	10	1個
38	16	-	16 ～ 35	2 ～ 10	10	1個
40	20	16 ～ 35	-	2 ～ 10	10	1個
40	20	-	16 ～ 35	2 ～ 10	10	1個
40	25	16 ～ 35	-	2 ～ 10	10	1個
40	25	-	16 ～ 35	2 ～ 10	10	1個
45	20	16 ～ 35	-	2 ～ 10	10	1個
45	20	-	16 ～ 35	2 ～ 10	10	1個
45	25	16 ～ 35	-	2 ～ 10	10	1個
45	25	-	16 ～ 35	2 ～ 10	10	1個
50	25	16 ～ 35	-	2 ～ 10	10	1個
50	25	-	16 ～ 35	2 ～ 10	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ボルト止めタイプの曲げダイとなります。材質はダイス鋼となります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
