曲げ・面打ちパンチ&ダイ -外形フリータイプ-

曲げ・面打ちパンチ&ダイ -外形フリータイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

個別大口数量を変更しました。31個以上をご注文の際はWOSにて都度の納期見積が必要になります。

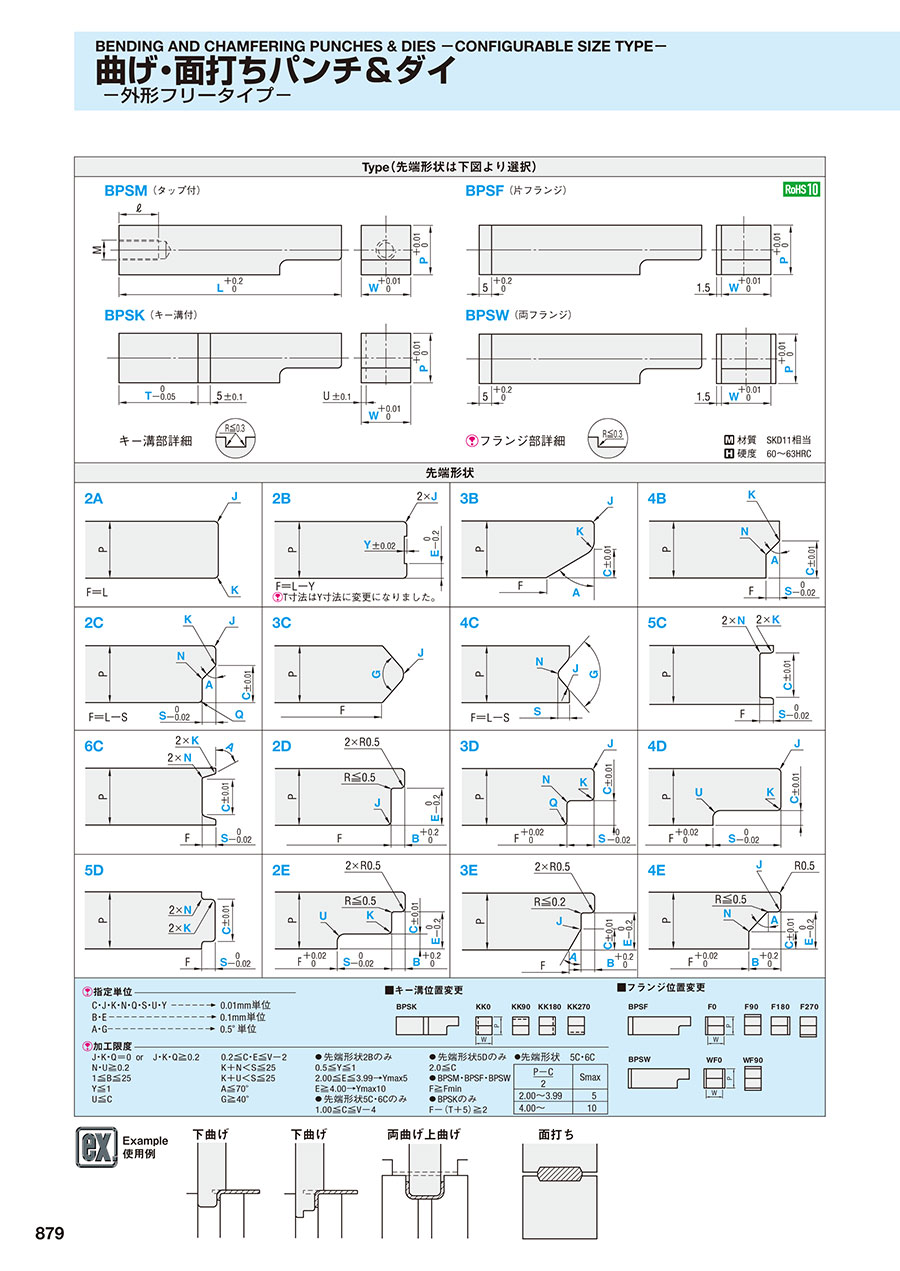

PDFP.741

型番

商品を一つに絞り込むとこちらに型番が表示されます

曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
・材質表
Type(先端形状は下図より選択)
BPSM (タップ付)
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
BPSF (片フランジ)
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
BPSK (キー溝付)
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
BPSW (両フランジ)
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
キー溝部詳細曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像フランジ部詳細曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像 材質 SKD11相当
硬度 60~63HRC
先端形状
2A
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
2B
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像

T寸法はY寸法に変更になりました。
3B
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
4B
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
2C
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
3C
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
4C
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
5C
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
6C
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
2D
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
3D
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
4D
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
5D
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
2E
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
3E
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
4E
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
指定単位
C・J・K・N・Q・S・U・Y→0.01mm単位
B・E→0.1mm単位
A・G→0.5°単位
■キー溝位置変更(無料)
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
■フランジ位置変更(無料)
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
加工限度
J・K・Q=0 or J・K・Q≧0.2
N・U≧0.2
1≦B≦25
Y≦1
U≦C
0.2≦C・E≦V-2
K+N<S≦25
K+U<S≦25
A≦70°
G≧40°
●形状2Bのみ
0.5≦Y≦1
2.00≦E≦3.99→Ymax5
E≧4.00→Ymax10
●形状5C・6Cのみ
1.00≦C≦V-4
●形状5Dのみ
2.0≦C
●BPSM・BPSF・BPSW
F≧Fmin
●BPSKのみ
F-(T+5)≧2
●形状 5C・6C
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像



数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
BPSF2A-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-J0-K0-F[0,​90,​180,​270]
BPSF2A-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-J0-K[0.2-25/0.01]-F[0,​90,​180,​270]
BPSF2A-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-J[0.2-25/0.01]-K0-F[0,​90,​180,​270]
BPSF2A-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-J[0.2-25/0.01]-K[0.2-25/0.01]-F[0,​90,​180,​270]
BPSF2B-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-E[0.2-14/0.1]-J0-Y[0.5-1/0.01]-F[0,​90,​180,​270]
BPSF2B-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-E[0.2-14/0.1]-J[0.2-25/0.01]-Y[0.5-1/0.01]-F[0,​90,​180,​270]
BPSF2C-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J0-K0-N[0.2-25/0.01]-Q0-S[0.21-25/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF2C-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J0-K0-N[0.2-25/0.01]-Q[0.2-25/0.01]-S[0.21-25/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF2C-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J0-K[0.2-25/0.01]-N[0.2-25/0.01]-Q0-S[0.21-25/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF2C-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J0-K[0.2-25/0.01]-N[0.2-25/0.01]-Q[0.2-25/0.01]-S[0.21-25/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF2C-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J[0.2-25/0.01]-K0-N[0.2-25/0.01]-Q0-S[0.21-25/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF2C-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J[0.2-25/0.01]-K0-N[0.2-25/0.01]-Q[0.2-25/0.01]-S[0.21-25/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF2C-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J[0.2-25/0.01]-K[0.2-25/0.01]-N[0.2-25/0.01]-Q0-S[0.21-25/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF2C-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J[0.2-25/0.01]-K[0.2-25/0.01]-N[0.2-25/0.01]-Q[0.2-25/0.01]-S[0.21-25/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF2D-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-B[1-25/0.1]-E[0.2-25/0.1]-J0-F[0,​90,​180,​270]
BPSF2D-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-B[1-25/0.1]-E[0.2-25/0.1]-J[0.2-25/0.01]-F[0,​90,​180,​270]
BPSF2E-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-B[1-25/0.1]-C[0.2-28/0.01]-E[0.2-28/0.1]-K0-S[0.2-25/0.01]-U[0.2-24/0.01]-F[0,​90,​180,​270]
BPSF2E-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-B[1-25/0.1]-C[0.2-28/0.01]-E[0.2-28/0.1]-K[0.2-25/0.01]-S[0.2-25/0.01]-U[0.2-24/0.01]-F[0,​90,​180,​270]
BPSF3B-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J0-K0-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF3B-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J0-K[0.2-24/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF3B-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J[0.2-24/0.01]-K0-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF3B-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J[0.2-24/0.01]-K[0.2-24/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF3C-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-J0-G[40-179/0.5]-F[0,​90,​180,​270]
BPSF3C-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-J[0.2-30/0.01]-G[40-179/0.5]-F[0,​90,​180,​270]
BPSF3D-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J0-K0-N[0.2-24/0.01]-Q0-S[0.2-25/0.01]-F[0,​90,​180,​270]
BPSF3D-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J0-K0-N[0.2-24/0.01]-Q[0.2-24/0.01]-S[0.2-25/0.01]-F[0,​90,​180,​270]
BPSF3D-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J0-K[0.2-24/0.01]-N[0.2-24/0.01]-Q0-S[0.2-25/0.01]-F[0,​90,​180,​270]
BPSF3D-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J0-K[0.2-24/0.01]-N[0.2-24/0.01]-Q[0.2-24/0.01]-S[0.2-25/0.01]-F[0,​90,​180,​270]
BPSF3D-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J[0.2-24/0.01]-K0-N[0.2-24/0.01]-Q0-S[0.2-25/0.01]-F[0,​90,​180,​270]
BPSF3D-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J[0.2-24/0.01]-K0-N[0.2-24/0.01]-Q[0.2-24/0.01]-S[0.2-25/0.01]-F[0,​90,​180,​270]
BPSF3D-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J[0.2-24/0.01]-K[0.2-24/0.01]-N[0.2-24/0.01]-Q0-S[0.2-25/0.01]-F[0,​90,​180,​270]
BPSF3D-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J[0.2-24/0.01]-K[0.2-24/0.01]-N[0.2-24/0.01]-Q[0.2-24/0.01]-S[0.2-25/0.01]-F[0,​90,​180,​270]
BPSF3E-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-B[1-25/0.1]-C[0.2-28/0.01]-E[0.2-28/0.1]-J0-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF3E-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-B[1-25/0.1]-C[0.2-28/0.01]-E[0.2-28/0.1]-J[0.2-24/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF4B-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-K0-N[0.2-25/0.01]-S[0.21-25/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF4B-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-K[0.2-25/0.01]-N[0.2-25/0.01]-S[0.21-25/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF4C-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-J0-N[0.2-24/0.01]-S[0.2-24/0.01]-G[40-179/0.5]-F[0,​90,​180,​270]
BPSF4C-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-J[0.2-24/0.01]-N[0.2-24/0.01]-S[0.2-24/0.01]-G[40-179/0.5]-F[0,​90,​180,​270]
BPSF4D-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J0-K0-S[0.2-25/0.01]-U[0.2-25/0.01]-F[0,​90,​180,​270]
BPSF4D-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J0-K[0.2-24/0.01]-S[0.2-25/0.01]-U[0.2-25/0.01]-F[0,​90,​180,​270]
BPSF4D-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J[0.2-24/0.01]-K0-S[0.2-25/0.01]-U[0.2-25/0.01]-F[0,​90,​180,​270]
BPSF4D-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J[0.2-24/0.01]-K[0.2-24/0.01]-S[0.2-25/0.01]-U[0.2-25/0.01]-F[0,​90,​180,​270]
BPSF4E-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-B[1-25/0.1]-C[0.2-28/0.01]-E[0.2-28/0.1]-J0-N[0.2-24/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF4E-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-B[1-25/0.1]-C[0.2-28/0.01]-E[0.2-28/0.1]-J[0.2-24/0.01]-N[0.2-24/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF5C-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[1-26/0.01]-K0-N[0.2-25/0.01]-S[0.21-10/0.01]-F[0,​90,​180,​270]
BPSF5C-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[1-26/0.01]-K[0.2-25/0.01]-N[0.2-25/0.01]-S[0.21-10/0.01]-F[0,​90,​180,​270]
BPSF5D-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[2-26/0.01]-K0-N[0.2-25/0.01]-S[0.21-25/0.01]-F[0,​90,​180,​270]
BPSF5D-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[2-26/0.01]-K[0.2-25/0.01]-N[0.2-25/0.01]-S[0.21-25/0.01]-F[0,​90,​180,​270]
BPSF6C-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[1-26/0.01]-K0-N[0.2-25/0.01]-S[0.21-10/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSF6C-[20-100/0.1]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[1-26/0.01]-K[0.2-25/0.01]-N[0.2-25/0.01]-S[0.21-10/0.01]-A[0-70/0.5]-F[0,​90,​180,​270]
BPSK2A-[20-100/0.1]-T[20-100/0.01]-P[5.01-30/0.01]-W[5.01-30/0.01]-J0-K0-KK[0,​90,​180,​270]
BPSK2A-[20-100/0.1]-T[20-100/0.01]-P[5.01-30/0.01]-W[5.01-30/0.01]-J0-K[0.2-25/0.01]-KK[0,​90,​180,​270]
BPSK2A-[20-100/0.1]-T[20-100/0.01]-P[5.01-30/0.01]-W[5.01-30/0.01]-J[0.2-25/0.01]-K0-KK[0,​90,​180,​270]
BPSK2A-[20-100/0.1]-T[20-100/0.01]-P[5.01-30/0.01]-W[5.01-30/0.01]-J[0.2-25/0.01]-K[0.2-25/0.01]-KK[0,​90,​180,​270]
BPSK2B-[20-100/0.1]-T[20-100/0.01]-P[5.01-30/0.01]-W[5.01-30/0.01]-E[0.2-14/0.1]-J0-Y[0.5-1/0.01]-KK[0,​90,​180,​270]
BPSK2B-[20-100/0.1]-T[20-100/0.01]-P[5.01-30/0.01]-W[5.01-30/0.01]-E[0.2-14/0.1]-J[0.2-25/0.01]-Y[0.5-1/0.01]-KK[0,​90,​180,​270]
BPSK2C-[20-100/0.1]-T[20-100/0.01]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J0-K0-N[0.2-25/0.01]-Q0-S[0.21-25/0.01]-A[0-70/0.5]-KK[0,​90,​180,​270]
BPSK2C-[20-100/0.1]-T[20-100/0.01]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J0-K0-N[0.2-25/0.01]-Q[0.2-25/0.01]-S[0.21-25/0.01]-A[0-70/0.5]-KK[0,​90,​180,​270]
BPSK2C-[20-100/0.1]-T[20-100/0.01]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J0-K[0.2-25/0.01]-N[0.2-25/0.01]-Q0-S[0.21-25/0.01]-A[0-70/0.5]-KK[0,​90,​180,​270]
BPSK2C-[20-100/0.1]-T[20-100/0.01]-P[5.01-30/0.01]-W[5.01-30/0.01]-C[0.2-28/0.01]-J0-K[0.2-25/0.01]-N[0.2-25/0.01]-Q[0.2-25/0.01]-S[0.21-25/0.01]-A[0-70/0.5]-KK[0,​90,​180,​270]
型番通常単価スライド値引通常
出荷日
RoHS先端形状 シャンク(取付部)形状 A(角度)
(°)
B(刃先寸法)
(mm)
C(刃先寸法)
(mm)
E(刃先寸法)
(mm)
F(フランジ位置変更)
(°)
G(角度)
(°)
J(コーナーR)
(mm)
K(コーナーR)
(mm)
KK(キー溝位置変更)
(°)
L(全長)
(mm)
N(コーナーR)
(mm)
P(シャンク)
(mm)
Q(コーナーR)
(mm)
S(刃先寸法)
(mm)
T(キー溝位置)
(mm)
U(コーナーR)
(mm)
W(シャンク)
(mm)
WF(フランジ位置変更)
(°)
Y(刃先寸法)
(mm)

-

8日目 対応2A片フランジ----0 ~ 270----20 ~ 100-5.01 ~ 30----5.01 ~ 30--

-

8日目 対応2A片フランジ----0 ~ 270--0.2 ~ 25-20 ~ 100-5.01 ~ 30----5.01 ~ 30--

-

8日目 対応2A片フランジ----0 ~ 270-0.2 ~ 25--20 ~ 100-5.01 ~ 30----5.01 ~ 30--

-

8日目 対応2A片フランジ----0 ~ 270-0.2 ~ 250.2 ~ 25-20 ~ 100-5.01 ~ 30----5.01 ~ 30--

-

8日目 対応2B片フランジ---0.2 ~ 140 ~ 270----20 ~ 100-5.01 ~ 30----5.01 ~ 30-0.5 ~ 1

-

8日目 対応2B片フランジ---0.2 ~ 140 ~ 270-0.2 ~ 25--20 ~ 100-5.01 ~ 30----5.01 ~ 30-0.5 ~ 1

-

8日目 対応2C片フランジ0 ~ 70-0.2 ~ 28-0 ~ 270----20 ~ 1000.2 ~ 255.01 ~ 30-0.21 ~ 25--5.01 ~ 30--

-

8日目 対応2C片フランジ0 ~ 70-0.2 ~ 28-0 ~ 270----20 ~ 1000.2 ~ 255.01 ~ 300.2 ~ 250.21 ~ 25--5.01 ~ 30--

-

8日目 対応2C片フランジ0 ~ 70-0.2 ~ 28-0 ~ 270--0.2 ~ 25-20 ~ 1000.2 ~ 255.01 ~ 30-0.21 ~ 25--5.01 ~ 30--

-

8日目 対応2C片フランジ0 ~ 70-0.2 ~ 28-0 ~ 270--0.2 ~ 25-20 ~ 1000.2 ~ 255.01 ~ 300.2 ~ 250.21 ~ 25--5.01 ~ 30--

-

8日目 対応2C片フランジ0 ~ 70-0.2 ~ 28-0 ~ 270-0.2 ~ 25--20 ~ 1000.2 ~ 255.01 ~ 30-0.21 ~ 25--5.01 ~ 30--

-

8日目 対応2C片フランジ0 ~ 70-0.2 ~ 28-0 ~ 270-0.2 ~ 25--20 ~ 1000.2 ~ 255.01 ~ 300.2 ~ 250.21 ~ 25--5.01 ~ 30--

-

8日目 対応2C片フランジ0 ~ 70-0.2 ~ 28-0 ~ 270-0.2 ~ 250.2 ~ 25-20 ~ 1000.2 ~ 255.01 ~ 30-0.21 ~ 25--5.01 ~ 30--

-

8日目 対応2C片フランジ0 ~ 70-0.2 ~ 28-0 ~ 270-0.2 ~ 250.2 ~ 25-20 ~ 1000.2 ~ 255.01 ~ 300.2 ~ 250.21 ~ 25--5.01 ~ 30--

-

8日目 対応2D片フランジ-1 ~ 25-0.2 ~ 250 ~ 270----20 ~ 100-5.01 ~ 30----5.01 ~ 30--

-

8日目 対応2D片フランジ-1 ~ 25-0.2 ~ 250 ~ 270-0.2 ~ 25--20 ~ 100-5.01 ~ 30----5.01 ~ 30--

-

8日目 対応2E片フランジ-1 ~ 250.2 ~ 280.2 ~ 280 ~ 270----20 ~ 100-5.01 ~ 30-0.2 ~ 25-0.2 ~ 245.01 ~ 30--

-

8日目 対応2E片フランジ-1 ~ 250.2 ~ 280.2 ~ 280 ~ 270--0.2 ~ 25-20 ~ 100-5.01 ~ 30-0.2 ~ 25-0.2 ~ 245.01 ~ 30--

-

8日目 対応3B片フランジ0 ~ 70-0.2 ~ 28-0 ~ 270----20 ~ 100-5.01 ~ 30----5.01 ~ 30--

-

8日目 対応3B片フランジ0 ~ 70-0.2 ~ 28-0 ~ 270--0.2 ~ 24-20 ~ 100-5.01 ~ 30----5.01 ~ 30--

-

8日目 対応3B片フランジ0 ~ 70-0.2 ~ 28-0 ~ 270-0.2 ~ 24--20 ~ 100-5.01 ~ 30----5.01 ~ 30--

-

8日目 対応3B片フランジ0 ~ 70-0.2 ~ 28-0 ~ 270-0.2 ~ 240.2 ~ 24-20 ~ 100-5.01 ~ 30----5.01 ~ 30--

-

8日目 対応3C片フランジ----0 ~ 27040 ~ 179---20 ~ 100-5.01 ~ 30----5.01 ~ 30--

-

8日目 対応3C片フランジ----0 ~ 27040 ~ 1790.2 ~ 30--20 ~ 100-5.01 ~ 30----5.01 ~ 30--

-

8日目 対応3D片フランジ--0.2 ~ 28-0 ~ 270----20 ~ 1000.2 ~ 245.01 ~ 30-0.2 ~ 25--5.01 ~ 30--

-

8日目 対応3D片フランジ--0.2 ~ 28-0 ~ 270----20 ~ 1000.2 ~ 245.01 ~ 300.2 ~ 240.2 ~ 25--5.01 ~ 30--

-

8日目 対応3D片フランジ--0.2 ~ 28-0 ~ 270--0.2 ~ 24-20 ~ 1000.2 ~ 245.01 ~ 30-0.2 ~ 25--5.01 ~ 30--

-

8日目 対応3D片フランジ--0.2 ~ 28-0 ~ 270--0.2 ~ 24-20 ~ 1000.2 ~ 245.01 ~ 300.2 ~ 240.2 ~ 25--5.01 ~ 30--

-

8日目 対応3D片フランジ--0.2 ~ 28-0 ~ 270-0.2 ~ 24--20 ~ 1000.2 ~ 245.01 ~ 30-0.2 ~ 25--5.01 ~ 30--

-

8日目 対応3D片フランジ--0.2 ~ 28-0 ~ 270-0.2 ~ 24--20 ~ 1000.2 ~ 245.01 ~ 300.2 ~ 240.2 ~ 25--5.01 ~ 30--

-

8日目 対応3D片フランジ--0.2 ~ 28-0 ~ 270-0.2 ~ 240.2 ~ 24-20 ~ 1000.2 ~ 245.01 ~ 30-0.2 ~ 25--5.01 ~ 30--

-

8日目 対応3D片フランジ--0.2 ~ 28-0 ~ 270-0.2 ~ 240.2 ~ 24-20 ~ 1000.2 ~ 245.01 ~ 300.2 ~ 240.2 ~ 25--5.01 ~ 30--

-

8日目 対応3E片フランジ0 ~ 701 ~ 250.2 ~ 280.2 ~ 280 ~ 270----20 ~ 100-5.01 ~ 30----5.01 ~ 30--

-

8日目 対応3E片フランジ0 ~ 701 ~ 250.2 ~ 280.2 ~ 280 ~ 270-0.2 ~ 24--20 ~ 100-5.01 ~ 30----5.01 ~ 30--

-

8日目 対応4B片フランジ0 ~ 70-0.2 ~ 28-0 ~ 270----20 ~ 1000.2 ~ 255.01 ~ 30-0.21 ~ 25--5.01 ~ 30--

-

8日目 対応4B片フランジ0 ~ 70-0.2 ~ 28-0 ~ 270--0.2 ~ 25-20 ~ 1000.2 ~ 255.01 ~ 30-0.21 ~ 25--5.01 ~ 30--

-

8日目 対応4C片フランジ----0 ~ 27040 ~ 179---20 ~ 1000.2 ~ 245.01 ~ 30-0.2 ~ 24--5.01 ~ 30--

-

8日目 対応4C片フランジ----0 ~ 27040 ~ 1790.2 ~ 24--20 ~ 1000.2 ~ 245.01 ~ 30-0.2 ~ 24--5.01 ~ 30--

-

8日目 対応4D片フランジ--0.2 ~ 28-0 ~ 270----20 ~ 100-5.01 ~ 30-0.2 ~ 25-0.2 ~ 255.01 ~ 30--

-

8日目 対応4D片フランジ--0.2 ~ 28-0 ~ 270--0.2 ~ 24-20 ~ 100-5.01 ~ 30-0.2 ~ 25-0.2 ~ 255.01 ~ 30--

-

8日目 対応4D片フランジ--0.2 ~ 28-0 ~ 270-0.2 ~ 24--20 ~ 100-5.01 ~ 30-0.2 ~ 25-0.2 ~ 255.01 ~ 30--

-

8日目 対応4D片フランジ--0.2 ~ 28-0 ~ 270-0.2 ~ 240.2 ~ 24-20 ~ 100-5.01 ~ 30-0.2 ~ 25-0.2 ~ 255.01 ~ 30--

-

8日目 対応4E片フランジ0 ~ 701 ~ 250.2 ~ 280.2 ~ 280 ~ 270----20 ~ 1000.2 ~ 245.01 ~ 30----5.01 ~ 30--

-

8日目 対応4E片フランジ0 ~ 701 ~ 250.2 ~ 280.2 ~ 280 ~ 270-0.2 ~ 24--20 ~ 1000.2 ~ 245.01 ~ 30----5.01 ~ 30--

-

8日目 対応5C片フランジ--1 ~ 26-0 ~ 270----20 ~ 1000.2 ~ 255.01 ~ 30-0.21 ~ 10--5.01 ~ 30--

-

8日目 対応5C片フランジ--1 ~ 26-0 ~ 270--0.2 ~ 25-20 ~ 1000.2 ~ 255.01 ~ 30-0.21 ~ 10--5.01 ~ 30--

-

8日目 対応5D片フランジ--2 ~ 26-0 ~ 270----20 ~ 1000.2 ~ 255.01 ~ 30-0.21 ~ 25--5.01 ~ 30--

-

8日目 対応5D片フランジ--2 ~ 26-0 ~ 270--0.2 ~ 25-20 ~ 1000.2 ~ 255.01 ~ 30-0.21 ~ 25--5.01 ~ 30--

-

8日目 対応6C片フランジ0 ~ 70-1 ~ 26-0 ~ 270----20 ~ 1000.2 ~ 255.01 ~ 30-0.21 ~ 10--5.01 ~ 30--

-

8日目 対応6C片フランジ0 ~ 70-1 ~ 26-0 ~ 270--0.2 ~ 25-20 ~ 1000.2 ~ 255.01 ~ 30-0.21 ~ 10--5.01 ~ 30--

-

8日目 対応2Aキー溝付--------0 ~ 27020 ~ 100-5.01 ~ 30--20 ~ 100-5.01 ~ 30--

-

8日目 対応2Aキー溝付-------0.2 ~ 250 ~ 27020 ~ 100-5.01 ~ 30--20 ~ 100-5.01 ~ 30--

-

8日目 対応2Aキー溝付------0.2 ~ 25-0 ~ 27020 ~ 100-5.01 ~ 30--20 ~ 100-5.01 ~ 30--

-

8日目 対応2Aキー溝付------0.2 ~ 250.2 ~ 250 ~ 27020 ~ 100-5.01 ~ 30--20 ~ 100-5.01 ~ 30--

-

8日目 対応2Bキー溝付---0.2 ~ 14----0 ~ 27020 ~ 100-5.01 ~ 30--20 ~ 100-5.01 ~ 30-0.5 ~ 1

-

8日目 対応2Bキー溝付---0.2 ~ 14--0.2 ~ 25-0 ~ 27020 ~ 100-5.01 ~ 30--20 ~ 100-5.01 ~ 30-0.5 ~ 1

-

8日目 対応2Cキー溝付0 ~ 70-0.2 ~ 28-----0 ~ 27020 ~ 1000.2 ~ 255.01 ~ 30-0.21 ~ 2520 ~ 100-5.01 ~ 30--

-

8日目 対応2Cキー溝付0 ~ 70-0.2 ~ 28-----0 ~ 27020 ~ 1000.2 ~ 255.01 ~ 300.2 ~ 250.21 ~ 2520 ~ 100-5.01 ~ 30--

-

8日目 対応2Cキー溝付0 ~ 70-0.2 ~ 28----0.2 ~ 250 ~ 27020 ~ 1000.2 ~ 255.01 ~ 30-0.21 ~ 2520 ~ 100-5.01 ~ 30--

-

8日目 対応2Cキー溝付0 ~ 70-0.2 ~ 28----0.2 ~ 250 ~ 27020 ~ 1000.2 ~ 255.01 ~ 300.2 ~ 250.21 ~ 2520 ~ 100-5.01 ~ 30--

Loading...

規格表


曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像
・規格表
型式指定0.1mm単位WP0.1mm単位F
min.
U
TypeShape形状L5.01~6.006.01~8.008.01~10.0010.01~15.0015.01~20.0020.01~25.0025.01~30.00T
タップ付BPSM
キー溝付BPSK
片フランジBPSF
両フランジBPSW
2A
2B 3B 4B
2C 3C 4C 5C 6C
2D 3D 4D 5D
2E 3E 4E
20.0~100.0
タップ付
W5.01~8.00
L20.0
W8.01~10.00
L24.0
W10.01~30.00
L28.0
5.01~6.00T≧20
BPSK
のみ
151.0
6.01~8.00201.5
8.01~10.00
10.01~15.0025
15.01~20.00
20.01~25.00
25.01~30.00
タップ付BPSMはLmin.がW寸法によって異なりますのでご注意ください。
ただしW>Pの場合は、P寸法が適用されます。
キー溝付BPSKでキー溝不要の場合、T寸法指示は全長Lと同じ寸法でご指定ください。T=L
表中の印とタップM×ℓの関係 曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像

納期



運送所要日数はこちら

価格表


■W≦Pの場合
TypeW¥基準単価 19本
形状
ABCDE
BPSM
BPSK
5.016.003,6303,8706,8807,6808,480
6.018.003,8104,0707,0908,0008,900
8.0110.004,0004,3907,3108,3309,350
10.0112.004,2104,7307,6708,7509,810
12.0114.004,4104,8608,4009,38010,340
14.0116.004,5405,0208,5709,57010,560
16.0118.004,6805,1708,7309,75010,760
18.0120.004,8205,3308,9109,95010,980
20.0122.004,9705,4809,09010,15011,200
22.0124.005,1205,6509,27010,35011,420
24.0126.005,2705,7609,45010,55011,640
26.0128.005,4305,8409,74010,87011,990
28.0130.005,6006,02010,22011,41012,590
BPSF
BPSW
5.016.005,0705,3108,3209,1209,920
6.018.005,2505,5108,5309,44010,340
8.0110.005,4405,8308,7509,77010,790
10.0112.005,6506,1709,11010,19011,250
12.0114.005,8506,3009,84010,82011,780
14.0116.005,9806,46010,01011,01012,000
16.0118.006,1206,61010,17011,19012,200
18.0120.006,2606,77010,35011,39012,420
20.0122.006,4106,92010,53011,59012,640
22.0124.006,5607,09010,71011,79012,860
24.0126.006,7107,20010,89011,99013,080
26.0128.006,8707,28011,18012,31013,430
28.0130.007,0407,46011,66012,85014,030

■W>Pの場合
TypeW¥基準単価 19本
形状
ABCDE
BPSM
BPSK
5.016.004,7205,0408,9509,99011,020
6.018.004,9705,3009,22010,40011,570
8.0110.005,2105,7109,50010,84012,170
10.0112.005,4806,1609,98011,38012,770
12.0114.005,7506,33010,93012,19013,450
14.0116.005,9206,53011,15012,45013,730
16.0118.006,1006,73011,36012,68014,000
18.0120.006,2806,93011,60012,95014,290
20.0122.006,4707,14011,83013,19014,570
22.0124.006,6607,34012,06013,46014,850
24.0126.006,8707,50012,29013,72015,140
26.0128.007,0607,60012,67014,13015,590
28.0130.007,2807,83013,30014,84016,370
BPSF
BPSW
5.016.006,1606,48010,39011,43012,460
6.018.006,4006,73010,66011,84013,010
8.0110.006,6507,15010,94012,28013,600
10.0112.006,9207,60011,41012,82014,200
12.0114.007,1807,77012,37013,63014,890
14.0116.007,3507,97012,58013,89015,170
16.0118.007,5308,17012,80014,12015,440
18.0120.007,7208,37013,03014,39015,720
20.0122.007,9008,57013,27014,64016,010
22.0124.008,1008,79013,50014,90016,290
24.0126.008,3108,94013,73015,16016,580
26.0128.008,5009,04014,10015,58017,030
28.0130.008,7209,27014,74016,28017,810

使用例

下曲げ
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像


下曲げ
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像


両曲げ上曲げ
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像


面打ち
曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像

追加工

追加工価格も数量スライド適用 こちら

曲げ・面打ちパンチ&ダイ -外形フリータイプ-:関連画像


基本情報

材質 SKD11相当

曲げ・面打ちパンチ&ダイ -外形フリータイプ-のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
