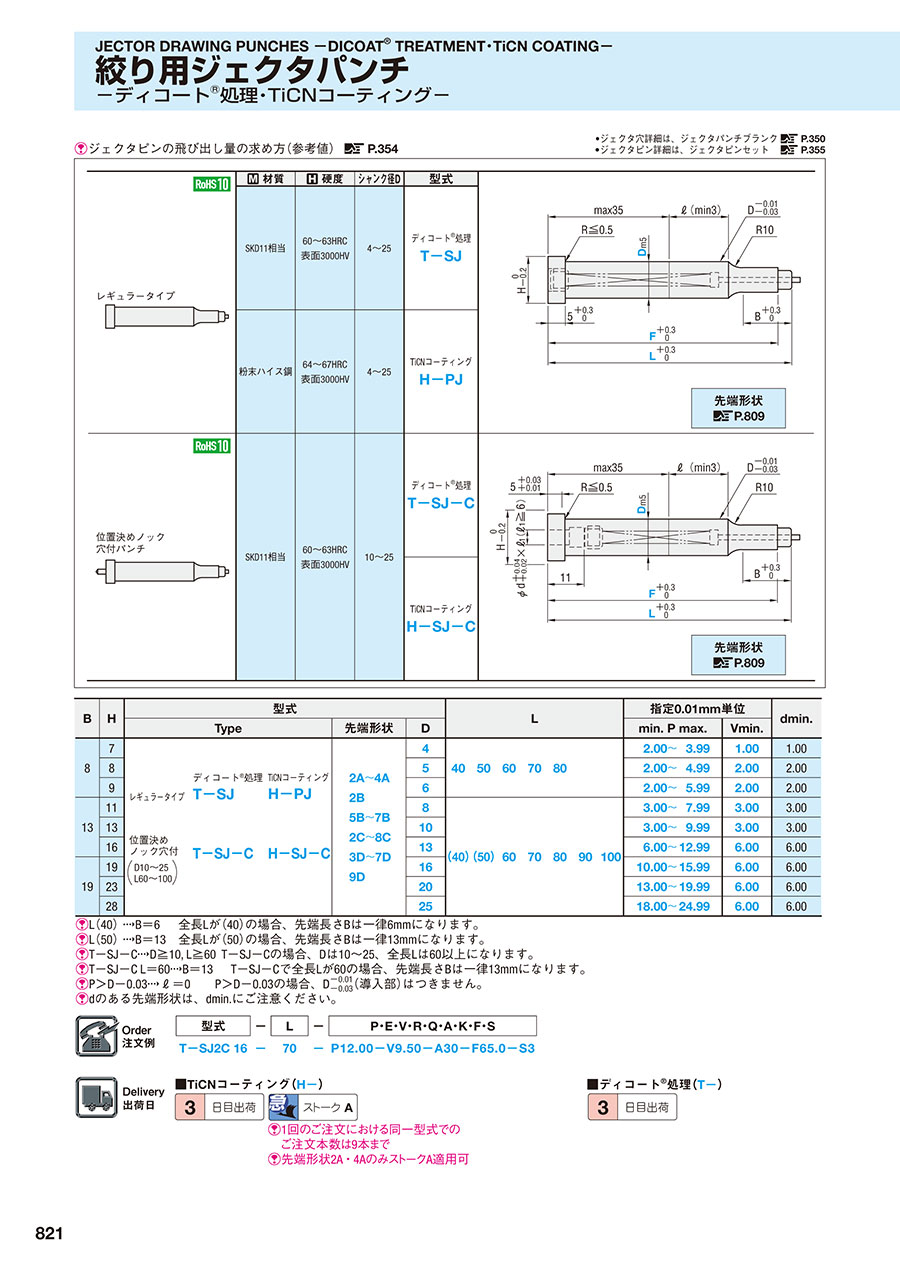

絞り用ジェクタパンチ -ディコート処理・コーティングTiCN処理-

絞り用ジェクタパンチ -ディコート処理・コーティングTiCN処理-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.717

型番

商品を一つに絞り込むとこちらに型番が表示されます

絞り用ジェクタパンチ -ディコート処理・コーティングTiCN処理-:関連画像
・材質表
Type 材質 硬度シャンク径D型式
レギュラータイプ
絞り用ジェクタパンチ -ディコート処理・コーティングTiCN処理-:関連画像
SKD11相当6063HRC
表面3000HV
425ディコート®
T-SJ
粉末ハイス鋼6467HRC
表面3000HV
425TiCNコーティング
H-PJ
位置決めノック
穴付パンチ
絞り用ジェクタパンチ -ディコート処理・コーティングTiCN処理-:関連画像
SKD11相当6063HRC
表面3000HV
1025ディコート®
T-SJ-C
TiCNコーティング
H-SJ-C


絞り用ジェクタパンチ -ディコート処理・コーティングTiCN処理-:関連画像

SJ-C→T=5

絞り用ジェクタパンチ -ディコート処理・コーティングTiCN処理-:関連画像
 こちら

ジェクタピンの飛び出し量の求め方(参考値)  こちら
・ジェクタ穴詳細は、ジェクタパンチブランク  こちら
・ジェクタピン詳細は、ジェクタピンセット こちら



数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~910~2930~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。
型番
H-PJ2A4-[40-80/10]-P[2-4/0.01]-A[1-89/1]-F[10-78/0.1]
H-PJ2A4-LC[38-79.9/0.1]-P[2-4/0.01]-A[1-89/1]-F[10-78/0.1]
H-PJ2A5-[40-80/10]-P[2-5/0.01]-A[1-89/1]-F[10-78/0.1]
H-PJ2A5-LC[38-79.9/0.1]-P[2-5/0.01]-A[1-89/1]-F[10-78/0.1]
H-PJ2A6-[40-80/10]-P[2-6/0.01]-A[1-89/1]-F[10-78/0.1]
H-PJ2A6-LC[38-79.9/0.1]-P[2-6/0.01]-A[1-89/1]-F[10-78/0.1]
H-PJ2A8-[40-100/10]-P[3-8/0.01]-A[1-89/1]-F[10-98/0.1]
H-PJ2A8-LC[38-98.9/0.1]-P[3-8/0.01]-A[1-89/1]-F[10-98/0.1]
H-PJ2A10-[40-100/10]-P[3-10/0.01]-A[1-89/1]-F[10-98/0.1]
H-PJ2A10-LC[38-98.9/0.1]-P[3-10/0.01]-A[1-89/1]-F[10-98/0.1]
H-PJ2A13-[40-100/10]-P[6-13/0.01]-A[1-89/1]-F[10-98/0.1]
H-PJ2A13-LC[38-98.9/0.1]-P[6-13/0.01]-A[1-89/1]-F[10-98/0.1]
H-PJ2A16-[40-100/10]-P[10-16/0.01]-A[1-89/1]-F[10-98/0.1]
H-PJ2A16-LC[38-98.9/0.1]-P[10-16/0.01]-A[1-89/1]-F[10-98/0.1]
H-PJ2A20-[40-100/10]-P[13-20/0.01]-A[1-89/1]-F[10-98/0.1]
H-PJ2A20-LC[38-98.9/0.1]-P[13-20/0.01]-A[1-89/1]-F[10-98/0.1]
H-PJ2A25-[40-100/10]-P[18-25/0.01]-A[1-89/1]-F[10-98/0.1]
H-PJ2A25-LC[38-98.9/0.1]-P[18-25/0.01]-A[1-89/1]-F[10-98/0.1]
H-PJ2B4-[40-80/10]-P[2-4/0.01]-R0
H-PJ2B4-[40-80/10]-P[2-4/0.01]-R[0.1-15/0.1]
H-PJ2B4-LC[38-79.9/0.1]-P[2-4/0.01]-R0
H-PJ2B4-LC[38-79.9/0.1]-P[2-4/0.01]-R[0.1-15/0.1]
H-PJ2B5-[40-80/10]-P[2-5/0.01]-R0
H-PJ2B5-[40-80/10]-P[2-5/0.01]-R[0.1-15/0.1]
H-PJ2B5-LC[38-79.9/0.1]-P[2-5/0.01]-R0
H-PJ2B5-LC[38-79.9/0.1]-P[2-5/0.01]-R[0.1-15/0.1]
H-PJ2B6-[40-80/10]-P[2-6/0.01]-R0
H-PJ2B6-[40-80/10]-P[2-6/0.01]-R[0.1-15/0.1]
H-PJ2B6-LC[38-79.9/0.1]-P[2-6/0.01]-R0
H-PJ2B6-LC[38-79.9/0.1]-P[2-6/0.01]-R[0.1-15/0.1]
H-PJ2B8-[40-100/10]-P[3-8/0.01]-R0
H-PJ2B8-[40-100/10]-P[3-8/0.01]-R[0.1-15/0.1]
H-PJ2B8-LC[38-99.9/0.1]-P[3-8/0.01]-R0
H-PJ2B8-LC[38-99.9/0.1]-P[3-8/0.01]-R[0.1-15/0.1]
H-PJ2B10-[40-100/10]-P[3-10/0.01]-R0
H-PJ2B10-[40-100/10]-P[3-10/0.01]-R[0.1-15/0.1]
H-PJ2B10-LC[38-99.9/0.1]-P[3-10/0.01]-R0
H-PJ2B10-LC[38-99.9/0.1]-P[3-10/0.01]-R[0.1-15/0.1]
H-PJ2B13-[40-100/10]-P[6-13/0.01]-R0
H-PJ2B13-[40-100/10]-P[6-13/0.01]-R[0.1-15/0.1]
H-PJ2B13-LC[38-99.9/0.1]-P[6-13/0.01]-R0
H-PJ2B13-LC[38-99.9/0.1]-P[6-13/0.01]-R[0.1-15/0.1]
H-PJ2B16-[40-100/10]-P[10-16/0.01]-R0
H-PJ2B16-[40-100/10]-P[10-16/0.01]-R[0.1-15/0.1]
H-PJ2B16-LC[38-99.9/0.1]-P[10-16/0.01]-R0
H-PJ2B16-LC[38-99.9/0.1]-P[10-16/0.01]-R[0.1-15/0.1]
H-PJ2B20-[40-100/10]-P[13-20/0.01]-R0
H-PJ2B20-[40-100/10]-P[13-20/0.01]-R[0.1-15/0.1]
H-PJ2B20-LC[38-99.9/0.1]-P[13-20/0.01]-R0
H-PJ2B20-LC[38-99.9/0.1]-P[13-20/0.01]-R[0.1-15/0.1]
H-PJ2B25-[40-100/10]-P[18-25/0.01]-R0
H-PJ2B25-[40-100/10]-P[18-25/0.01]-R[0.1-15/0.1]
H-PJ2B25-LC[38-99.9/0.1]-P[18-25/0.01]-R0
H-PJ2B25-LC[38-99.9/0.1]-P[18-25/0.01]-R[0.1-15/0.1]
H-PJ2C4-[40-80/10]-P[2-4/0.01]-V[1-3.96/0.01]-A[1-89/1]-F[10-78/0.1]-S[1-20/0.1]
H-PJ2C4-LC[38-79.9/0.1]-P[2-4/0.01]-V[1-3.96/0.01]-A[1-89/1]-F[10-78/0.1]-S[1-20/0.1]
H-PJ2C5-[40-80/10]-P[2-5/0.01]-V[2-4.96/0.01]-A[1-89/1]-F[10-78/0.1]-S[1-20/0.1]
H-PJ2C5-LC[38-79.9/0.1]-P[2-5/0.01]-V[2-4.96/0.01]-A[1-89/1]-F[10-78/0.1]-S[1-20/0.1]
H-PJ2C6-[40-80/10]-P[2-6/0.01]-V[2-5.96/0.01]-A[1-89/1]-F[10-78/0.1]-S[1-20/0.1]
H-PJ2C6-LC[38-79.9/0.1]-P[2-6/0.01]-V[2-5.96/0.01]-A[1-89/1]-F[10-78/0.1]-S[1-20/0.1]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 表面処理 シャンク(取付部)形状 D(シャンク径)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
A
(°)
A E
(mm)
E F F
(mm)
K
(°)
K P
(mm)
Q
(mm)
Q R
(mm)
R S
(mm)
S V
(mm)
V

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー440 ~ 80-1 ~ 89----10 ~ 78--2 ~ 4--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー4-38 ~ 79.91 ~ 89----10 ~ 78--2 ~ 4--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー540 ~ 80-1 ~ 89----10 ~ 78--2 ~ 5--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー5-38 ~ 79.91 ~ 89----10 ~ 78--2 ~ 5--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー640 ~ 80-1 ~ 89----10 ~ 78--2 ~ 6--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー6-38 ~ 79.91 ~ 89----10 ~ 78--2 ~ 6--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー840 ~ 100-1 ~ 89----10 ~ 98--3 ~ 8--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー8-38 ~ 98.91 ~ 89----10 ~ 98--3 ~ 8--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー1040 ~ 100-1 ~ 89----10 ~ 98--3 ~ 10--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー10-38 ~ 98.91 ~ 89----10 ~ 98--3 ~ 10--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー1340 ~ 100-1 ~ 89----10 ~ 98--6 ~ 13--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー13-38 ~ 98.91 ~ 89----10 ~ 98--6 ~ 13--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー1640 ~ 100-1 ~ 89----10 ~ 98--10 ~ 16--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー16-38 ~ 98.91 ~ 89----10 ~ 98--10 ~ 16--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー2040 ~ 100-1 ~ 89----10 ~ 98--13 ~ 20--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー20-38 ~ 98.91 ~ 89----10 ~ 98--13 ~ 20--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー2540 ~ 100-1 ~ 89----10 ~ 98--18 ~ 25--------

-

3日目 対応2A粉末ハイス鋼TiCNレギュラー25-38 ~ 98.91 ~ 89----10 ~ 98--18 ~ 25--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー440 ~ 80---------2 ~ 4--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー440 ~ 80---------2 ~ 4--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー4-38 ~ 79.9--------2 ~ 4--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー4-38 ~ 79.9--------2 ~ 4--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー540 ~ 80---------2 ~ 5--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー540 ~ 80---------2 ~ 5--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー5-38 ~ 79.9--------2 ~ 5--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー5-38 ~ 79.9--------2 ~ 5--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー640 ~ 80---------2 ~ 6--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー640 ~ 80---------2 ~ 6--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー6-38 ~ 79.9--------2 ~ 6--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー6-38 ~ 79.9--------2 ~ 6--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー840 ~ 100---------3 ~ 8--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー840 ~ 100---------3 ~ 8--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー8-38 ~ 99.9--------3 ~ 8--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー8-38 ~ 99.9--------3 ~ 8--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー1040 ~ 100---------3 ~ 10--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー1040 ~ 100---------3 ~ 10--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー10-38 ~ 99.9--------3 ~ 10--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー10-38 ~ 99.9--------3 ~ 10--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー1340 ~ 100---------6 ~ 13--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー1340 ~ 100---------6 ~ 13--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー13-38 ~ 99.9--------6 ~ 13--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー13-38 ~ 99.9--------6 ~ 13--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー1640 ~ 100---------10 ~ 16--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー1640 ~ 100---------10 ~ 16--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー16-38 ~ 99.9--------10 ~ 16--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー16-38 ~ 99.9--------10 ~ 16--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー2040 ~ 100---------13 ~ 20--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー2040 ~ 100---------13 ~ 20--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー20-38 ~ 99.9--------13 ~ 20--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー20-38 ~ 99.9--------13 ~ 20--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー2540 ~ 100---------18 ~ 25--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー2540 ~ 100---------18 ~ 25--0.1 ~ 15-----

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー25-38 ~ 99.9--------18 ~ 25--------

-

3日目 対応2B粉末ハイス鋼TiCNレギュラー25-38 ~ 99.9--------18 ~ 25--0.1 ~ 15-----

-

3日目 対応2C粉末ハイス鋼TiCNレギュラー440 ~ 80-1 ~ 89----10 ~ 78--2 ~ 4----1 ~ 20-1 ~ 3.96-

-

3日目 対応2C粉末ハイス鋼TiCNレギュラー4-38 ~ 79.91 ~ 89----10 ~ 78--2 ~ 4----1 ~ 20-1 ~ 3.96-

-

3日目 対応2C粉末ハイス鋼TiCNレギュラー540 ~ 80-1 ~ 89----10 ~ 78--2 ~ 5----1 ~ 20-2 ~ 4.96-

-

3日目 対応2C粉末ハイス鋼TiCNレギュラー5-38 ~ 79.91 ~ 89----10 ~ 78--2 ~ 5----1 ~ 20-2 ~ 4.96-

-

3日目 対応2C粉末ハイス鋼TiCNレギュラー640 ~ 80-1 ~ 89----10 ~ 78--2 ~ 6----1 ~ 20-2 ~ 5.96-

-

3日目 対応2C粉末ハイス鋼TiCNレギュラー6-38 ~ 79.91 ~ 89----10 ~ 78--2 ~ 6----1 ~ 20-2 ~ 5.96-

Loading...

規格表


絞り用ジェクタパンチ -ディコート処理・コーティングTiCN処理-:関連画像
・規格表
BH型式L指定0.01mm単位dmin.
TypeShape(形状)Dmin. P max.Vmin.
87
 ディコート®TiCNコーティング
レギュラータイプT-SJH-PJ
位置決め
ノック穴付
(D1025
L60100)
T-SJ-C H-SJ-C
2A~4A
2B
5B~7B
2C~8C
3D~7D
9D
44050607080  2.00~3.991.001.00
852.00~4.992.002.00
962.00~5.992.002.00
13118(40)(50)607080901003.00~7.993.003.00
13103.00~9.993.003.00
16136.00~12.996.006.00
19191610.00~15.996.006.00
232013.00~19.996.006.00
282518.00~24.996.006.00
L(40)→B=6 全長Lが(40)の場合、刃先長さBは一律6mmになります。
L(50)→B=13 全長Lが(50)の場合、刃先長さBは一律13mmになります。
T-SJ-C→D≧10, L≧60 T-SJ-Cの場合、Dは1025、全長Lは60以上になります。
T-SJ-C L=60→B=13 T-SJ-Cで全長Lが60の場合、刃先長さBは一律13mmになります。
P>D-0.03→ℓ=0 P>D-0.03の場合、D(導入部)はつきません。
dのあるShape(形状)は、dmin.にご注意ください。

納期

■ コーティングTiCN®処理(H-)
● Shape(形状)2A・4A

800円/1本
3本以上で1明細行当たり一律2,160円
1回のご注文における同一型式でのご注文本数は9本まで

● Shape(形状)3A・6A・2B・5B~7B・2C~8C・3D~7D・9D


■ディコート®処理(T-)


運送所要日数はこちら

価格表

■ディコート®パンチ
TypeD¥基準単価 1~9本
2A4A2B5B7B2C8C3D7D9D
T-SJ44,5204,8205,3605,880
54,3904,7105,2305,760
64,4004,7205,2405,770
84,8805,1905,7106,290
105,2505,5506,0906,670
135,6505,9506,4907,060
166,0506,3606,8807,490
206,8807,1907,7108,330
257,2907,6008,1408,760
T-SJ-C105,8106,1106,5507,190
136,1406,4306,8707,530
166,5106,8307,3307,910
207,6707,9608,5009,110
257,8508,1708,6809,470

■TiCNコーティングパンチ
TypeD¥基準単価 1~9本
2A4A2B5B7B2C8C3D7D9D
H-PJ44,3404,6505,1705,670
54,2704,5705,0805,600
64,4104,7105,2205,740
85,3505,6506,1606,720
105,9806,2806,8007,370
137,1607,4807,9908,550
168,4808,7709,2809,890
209,96010,27010,79011,400
2511,67011,94012,47013,080
H-SJ-C104,8305,1105,4906,070
135,0805,3505,7306,320
165,7106,0006,4506,960
206,7006,9707,4508,000
256,9507,2307,6808,410

追加工

追加工価格も数量スライド適用 こちら

絞り用ジェクタパンチ -ディコート処理・コーティングTiCN処理-:関連画像

ツバ部C面加工
パンチ頭部の強度UPになります。 こちら
ツバ部をセレクトリテーナ(SLS)用に加工詳細は こちらを参照


基本情報

ジェクタ有無

絞り用ジェクタパンチ -ディコート処理・コーティングTiCN処理-のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
