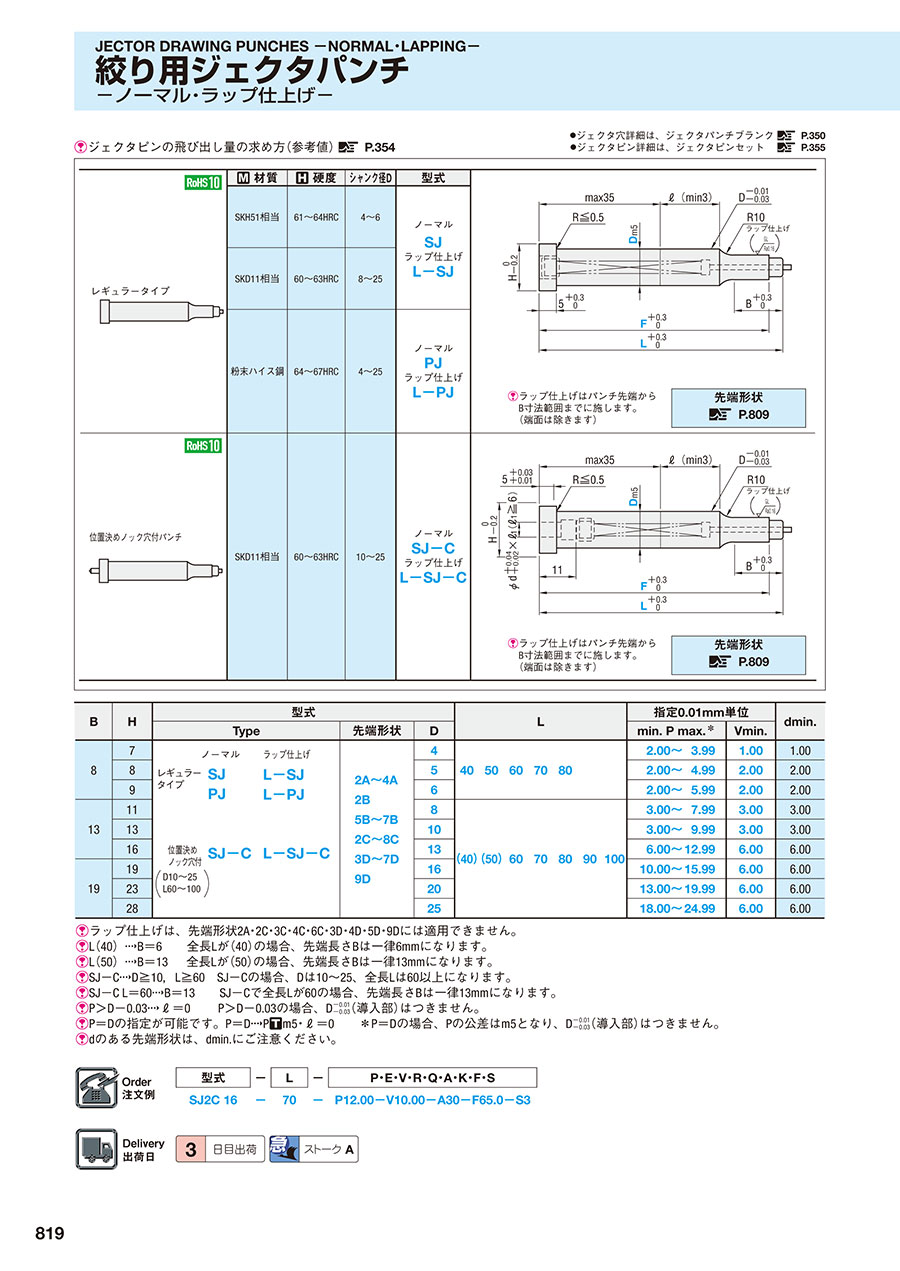

絞り用ジェクタパンチ -ノーマル・ラップ仕上げ-

絞り用ジェクタパンチ -ノーマル・ラップ仕上げ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.715

型番

商品を一つに絞り込むとこちらに型番が表示されます

絞り用ジェクタパンチ -ノーマル・ラップ仕上げ-:関連画像
・材質表
Type 材質 硬度シャンク径D型式
レギュラータイプ
絞り用ジェクタパンチ -ノーマル・ラップ仕上げ-:関連画像
SKH51相当6164HRC46SJ
ラップ仕上げ
L-SJ
SKD11相当6063HRC825
粉末ハイス鋼6467HRC425PJ
ラップ仕上げ
L-PJ
位置決めノック穴付パンチ
絞り用ジェクタパンチ -ノーマル・ラップ仕上げ-:関連画像
SKD11相当6063HRC1025SJ-C
ラップ仕上げ
L-SJ-C


絞り用ジェクタパンチ -ノーマル・ラップ仕上げ-:関連画像

SJ-C→T=5
ラップ仕上げはパンチ先端からB寸法範囲までに施します。(端面は除きます)

絞り用ジェクタパンチ -ノーマル・ラップ仕上げ-:関連画像
 こちら

ジェクタピンの飛び出し量の求め方(参考値)  こちら
・ジェクタ穴詳細は、ジェクタパンチブランク  こちら
・ジェクタピン詳細は、ジェクタピンセット   こちら


数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~910~2930~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。
型番
L-PJ2B4-[40-80/10]-P[2-4/0.01]-R[0.1-15/0.1]
L-PJ2B4-LC[38-78.9/0.1]-P[2-4/0.01]-R[0.1-15/0.1]
L-PJ2B5-[40-80/10]-P[2-5/0.01]-R[0.1-15/0.1]
L-PJ2B5-LC[38-78.9/0.1]-P[2-5/0.01]-R[0.1-15/0.1]
L-PJ2B6-[40-80/10]-P[2-6/0.01]-R[0.1-15/0.1]
L-PJ2B6-LC[38-78.9/0.1]-P[2-6/0.01]-R[0.1-15/0.1]
L-PJ2B8-[40-100/10]-P[3-8/0.01]-R[0.1-15/0.1]
L-PJ2B8-LC[38-98.9/0.1]-P[3-8/0.01]-R[0.1-15/0.1]
L-PJ2B10-[40-100/10]-P[3-10/0.01]-R[0.1-15/0.1]
L-PJ2B10-LC[38-98.9/0.1]-P[3-10/0.01]-R[0.1-15/0.1]
L-PJ2B13-[40-100/10]-P[6-13/0.01]-R[0.1-15/0.1]
L-PJ2B13-LC[38-98.9/0.1]-P[6-13/0.01]-R[0.1-15/0.1]
L-PJ2B16-[40-100/10]-P[10-16/0.01]-R[0.1-15/0.1]
L-PJ2B16-LC[38-98.9/0.1]-P[10-16/0.01]-R[0.1-15/0.1]
L-PJ2B20-[40-100/10]-P[13-20/0.01]-R[0.1-15/0.1]
L-PJ2B20-LC[38-98.9/0.1]-P[13-20/0.01]-R[0.1-15/0.1]
L-PJ2B25-[40-100/10]-P[18-25/0.01]-R[0.1-15/0.1]
L-PJ2B25-LC[38-98.9/0.1]-P[18-25/0.01]-R[0.1-15/0.1]
L-PJ3A4-[40-80/10]-P[2-4/0.01]
L-PJ3A4-LC[38-78.9/0.1]-P[2-4/0.01]
L-PJ3A5-[40-80/10]-P[2-5/0.01]
L-PJ3A5-LC[38-78.9/0.1]-P[2-5/0.01]
L-PJ3A6-[40-80/10]-P[2-6/0.01]
L-PJ3A6-LC[38-78.9/0.1]-P[2-6/0.01]
L-PJ3A8-[40-100/10]-P[3-8/0.01]
L-PJ3A8-LC[38-98.9/0.1]-P[3-8/0.01]
L-PJ3A10-[40-100/10]-P[3-10/0.01]
L-PJ3A10-LC[38-98.9/0.1]-P[3-10/0.01]
L-PJ3A13-[40-100/10]-P[6-13/0.01]
L-PJ3A13-LC[38-98.9/0.1]-P[6-13/0.01]
L-PJ3A16-[40-100/10]-P[10-16/0.01]
L-PJ3A16-LC[38-98.9/0.1]-P[10-16/0.01]
L-PJ3A20-[40-100/10]-P[13-20/0.01]
L-PJ3A20-LC[38-98.9/0.1]-P[13-20/0.01]
L-PJ3A25-[40-100/10]-P[18-25/0.01]
L-PJ3A25-LC[38-98.9/0.1]-P[18-25/0.01]
L-PJ4A4-[40-80/10]-P[2-4/0.01]-V[1-3.96/0.01]-S[2-20/0.1]
L-PJ4A4-LC[38-78.9/0.1]-P[2-4/0.01]-V[1-3.96/0.01]-S[2-20/0.1]
L-PJ4A5-[40-80/10]-P[2-5/0.01]-V[2-4.96/0.01]-S[2-20/0.1]
L-PJ4A5-LC[38-78.9/0.1]-P[2-5/0.01]-V[2-4.96/0.01]-S[2-20/0.1]
L-PJ4A6-[40-80/10]-P[2-6/0.01]-V[2-5.96/0.01]-S[2-20/0.1]
L-PJ4A6-LC[38-78.9/0.1]-P[2-6/0.01]-V[2-5.96/0.01]-S[2-20/0.1]
L-PJ4A8-[40-100/10]-P[3-8/0.01]-V[3-7.96/0.01]-S[2-20/0.1]
L-PJ4A8-LC[38-98.9/0.1]-P[3-8/0.01]-V[3-7.96/0.01]-S[2-20/0.1]
L-PJ4A10-[40-100/10]-P[3-10/0.01]-V[3-9.96/0.01]-S[2-20/0.1]
L-PJ4A10-LC[38-98.9/0.1]-P[3-10/0.01]-V[3-9.96/0.01]-S[2-20/0.1]
L-PJ4A13-[40-100/10]-P[6-13/0.01]-V[6-12.96/0.01]-S[2-20/0.1]
L-PJ4A13-LC[38-98.9/0.1]-P[6-13/0.01]-V[6-12.96/0.01]-S[2-20/0.1]
L-PJ4A16-[40-100/10]-P[10-16/0.01]-V[6-15.96/0.01]-S[2-20/0.1]
L-PJ4A16-LC[38-98.9/0.1]-P[10-16/0.01]-V[6-15.96/0.01]-S[2-20/0.1]
L-PJ4A20-[40-100/10]-P[13-20/0.01]-V[6-19.96/0.01]-S[2-20/0.1]
L-PJ4A20-LC[38-98.9/0.1]-P[13-20/0.01]-V[6-19.96/0.01]-S[2-20/0.1]
L-PJ4A25-[40-100/10]-P[18-25/0.01]-V[6-24.96/0.01]-S[2-20/0.1]
L-PJ4A25-LC[38-98.9/0.1]-P[18-25/0.01]-V[6-24.96/0.01]-S[2-20/0.1]
L-PJ5B4-[40-80/10]-P[2-4/0.01]-V[1-3.96/0.01]-K[1-89/1]-F[10-78/0.1]
L-PJ5B4-LC[38-78.9/0.1]-P[2-4/0.01]-V[1-3.96/0.01]-K[1-89/1]-F[10-78/0.1]
L-PJ5B5-[40-80/10]-P[2-5/0.01]-V[2-4.96/0.01]-K[1-89/1]-F[10-78/0.1]
L-PJ5B5-LC[38-78.9/0.1]-P[2-5/0.01]-V[2-4.96/0.01]-K[1-89/1]-F[10-78/0.1]
L-PJ5B6-[40-80/10]-P[2-6/0.01]-V[2-5.96/0.01]-K[1-89/1]-F[10-78/0.1]
L-PJ5B6-LC[38-78.9/0.1]-P[2-6/0.01]-V[2-5.96/0.01]-K[1-89/1]-F[10-78/0.1]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 表面処理 シャンク(取付部)形状 D(シャンク径)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
A
(°)
E
(mm)
F
(mm)
K
(°)
P
(mm)
Q
(mm)
R
(mm)
S S
(mm)
V
(mm)

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー440 ~ 80-----2 ~ 4-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー4-38 ~ 78.9----2 ~ 4-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー540 ~ 80-----2 ~ 5-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー5-38 ~ 78.9----2 ~ 5-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー640 ~ 80-----2 ~ 6-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー6-38 ~ 78.9----2 ~ 6-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー840 ~ 100-----3 ~ 8-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー8-38 ~ 98.9----3 ~ 8-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー1040 ~ 100-----3 ~ 10-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー10-38 ~ 98.9----3 ~ 10-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー1340 ~ 100-----6 ~ 13-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー13-38 ~ 98.9----6 ~ 13-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー1640 ~ 100-----10 ~ 16-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー16-38 ~ 98.9----10 ~ 16-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー2040 ~ 100-----13 ~ 20-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー20-38 ~ 98.9----13 ~ 20-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー2540 ~ 100-----18 ~ 25-0.1 ~ 15---

-

3日目 対応2B粉末ハイス鋼ラップ仕上げレギュラー25-38 ~ 98.9----18 ~ 25-0.1 ~ 15---

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー440 ~ 80-----2 ~ 4-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー4-38 ~ 78.9----2 ~ 4-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー540 ~ 80-----2 ~ 5-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー5-38 ~ 78.9----2 ~ 5-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー640 ~ 80-----2 ~ 6-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー6-38 ~ 78.9----2 ~ 6-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー840 ~ 100-----3 ~ 8-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー8-38 ~ 98.9----3 ~ 8-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー1040 ~ 100-----3 ~ 10-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー10-38 ~ 98.9----3 ~ 10-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー1340 ~ 100-----6 ~ 13-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー13-38 ~ 98.9----6 ~ 13-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー1640 ~ 100-----10 ~ 16-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー16-38 ~ 98.9----10 ~ 16-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー2040 ~ 100-----13 ~ 20-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー20-38 ~ 98.9----13 ~ 20-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー2540 ~ 100-----18 ~ 25-----

-

3日目 対応3A粉末ハイス鋼ラップ仕上げレギュラー25-38 ~ 98.9----18 ~ 25-----

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー440 ~ 80-----2 ~ 4---2 ~ 201 ~ 3.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー4-38 ~ 78.9----2 ~ 4---2 ~ 201 ~ 3.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー540 ~ 80-----2 ~ 5---2 ~ 202 ~ 4.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー5-38 ~ 78.9----2 ~ 5---2 ~ 202 ~ 4.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー640 ~ 80-----2 ~ 6---2 ~ 202 ~ 5.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー6-38 ~ 78.9----2 ~ 6---2 ~ 202 ~ 5.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー840 ~ 100-----3 ~ 8---2 ~ 203 ~ 7.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー8-38 ~ 98.9----3 ~ 8---2 ~ 203 ~ 7.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー1040 ~ 100-----3 ~ 10---2 ~ 203 ~ 9.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー10-38 ~ 98.9----3 ~ 10---2 ~ 203 ~ 9.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー1340 ~ 100-----6 ~ 13---2 ~ 206 ~ 12.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー13-38 ~ 98.9----6 ~ 13---2 ~ 206 ~ 12.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー1640 ~ 100-----10 ~ 16---2 ~ 206 ~ 15.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー16-38 ~ 98.9----10 ~ 16---2 ~ 206 ~ 15.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー2040 ~ 100-----13 ~ 20---2 ~ 206 ~ 19.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー20-38 ~ 98.9----13 ~ 20---2 ~ 206 ~ 19.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー2540 ~ 100-----18 ~ 25---2 ~ 206 ~ 24.96

-

3日目 対応4A粉末ハイス鋼ラップ仕上げレギュラー25-38 ~ 98.9----18 ~ 25---2 ~ 206 ~ 24.96

-

3日目 対応5B粉末ハイス鋼ラップ仕上げレギュラー440 ~ 80---10 ~ 781 ~ 892 ~ 4----1 ~ 3.96

-

3日目 対応5B粉末ハイス鋼ラップ仕上げレギュラー4-38 ~ 78.9--10 ~ 781 ~ 892 ~ 4----1 ~ 3.96

-

3日目 対応5B粉末ハイス鋼ラップ仕上げレギュラー540 ~ 80---10 ~ 781 ~ 892 ~ 5----2 ~ 4.96

-

3日目 対応5B粉末ハイス鋼ラップ仕上げレギュラー5-38 ~ 78.9--10 ~ 781 ~ 892 ~ 5----2 ~ 4.96

-

3日目 対応5B粉末ハイス鋼ラップ仕上げレギュラー640 ~ 80---10 ~ 781 ~ 892 ~ 6----2 ~ 5.96

-

3日目 対応5B粉末ハイス鋼ラップ仕上げレギュラー6-38 ~ 78.9--10 ~ 781 ~ 892 ~ 6----2 ~ 5.96

Loading...

規格表


絞り用ジェクタパンチ -ノーマル・ラップ仕上げ-:関連画像
・規格表
BH型式L指定0.01mm単位dmin.
TypeShape(形状)Dmin. P max.*Vmin.
87
  ラップ仕上げ
レギュラー
タイプ
SJL-SJ
 PJL-PJ
位置決め
ノック穴付
(D1025
L60100)
SJ-CL-SJ-C
2A~4A
2B
5B~7B
2C~8C
3D~7D
9D
44050607080  2.00~3.991.001.00
852.00~4.992.002.00
962.00~5.992.002.00
13118(40)(50)607080901003.00~7.993.003.00
13103.00~9.993.003.00
16136.00~12.996.006.00
19191610.00~15.996.006.00
232013.00~19.996.006.00
282518.00~24.996.006.00
ラップ仕上げは、形状2A・2C・3C・4C・6C・3D・4D・5D・9Dには適用できません。
L(40)→B=6 全長Lが(40)の場合、刃先長さBは一律6mmになります。
L(50)→B=13 全長Lが(50)の場合、刃先長さBは一律13mmになります。
SJ-C→D≧10,L≧60 SJ-Cの場合、Dは1025、全長Lは60以上になります。
SJ-C L=60→B=13 SJ-Cで全長Lが60の場合、刃先長さBは一律13mmになります。
P>D-0.03→ℓ=0 P>D-0.03の場合、D(導入部)はつきません。
P=Dの指定が可能です。P=D→Pm5・ℓ=0 *P=Dの場合、Pの公差はm5となり、D(導入部)はつきません。
dのあるShape(形状)は、dmin.にご注意ください。

納期


800円/1本
3本以上で1明細行当たり一律2,160円

運送所要日数はこちら

価格表


■ノーマル
TypeD¥基準単価 19本
2A4A2B・5B7B2C8C3D7D・9D
SJ42,2102,5002,9703,440
52,1402,4102,8803,360
62,1402,4102,8803,360
82,4702,7503,2103,740
102,6002,8803,3603,880
132,7603,0403,5204,020
163,2403,5203,9904,530
203,7003,9904,4505,010
254,0904,3604,8405,400
PJ43,0403,3503,8704,370
52,9103,2103,7204,240
62,9103,2103,7204,240
83,6904,0004,5105,070
104,1604,4604,9805,550
135,1705,4906,0006,560
166,2906,5907,1007,700
207,5507,8608,3808,990
259,1609,4309,96010,570
SJ-C103,1603,4403,8204,400
133,2503,5203,9004,490
163,7003,9904,4404,950
204,4904,7605,2405,790
254,6504,9305,3806,110

■ラップ仕上げ
TypeD¥基準単価 1~9本
3A・4A2B・5B~7B5C・7C・8C6D・7D
L-SJ43,8104,1004,5705,040
53,7404,0104,4804,960
63,7404,0104,4804,960
84,0704,3504,8105,340
104,2004,4804,9605,480
134,3604,6405,1205,620
164,8405,1205,5906,130
205,3005,5906,0506,610
255,6905,9606,4407,000
L-PJ44,8405,1505,6706,170
54,7105,0105,5206,040
64,7105,0105,5206,040
85,4905,8006,3106,870
105,9606,2606,7807,350
136,9707,2907,8008,360
168,0908,3908,9009,500
209,3509,66010,18010,790
2510,96011,23011,76012,370
L-SJ-C104,7605,0405,4206,000
134,8505,1205,5006,090
165,3005,5906,0406,550
206,0906,3606,8407,390
256,2506,5306,9807,710

追加工

追加工価格も数量スライド適用 こちら

絞り用ジェクタパンチ -ノーマル・ラップ仕上げ-:関連画像

ツバ部C面加工
パンチ頭部の強度UPになります。 こちら
ツバ部をセレクトリテーナ(SLS)用に加工詳細は こちらを参照
