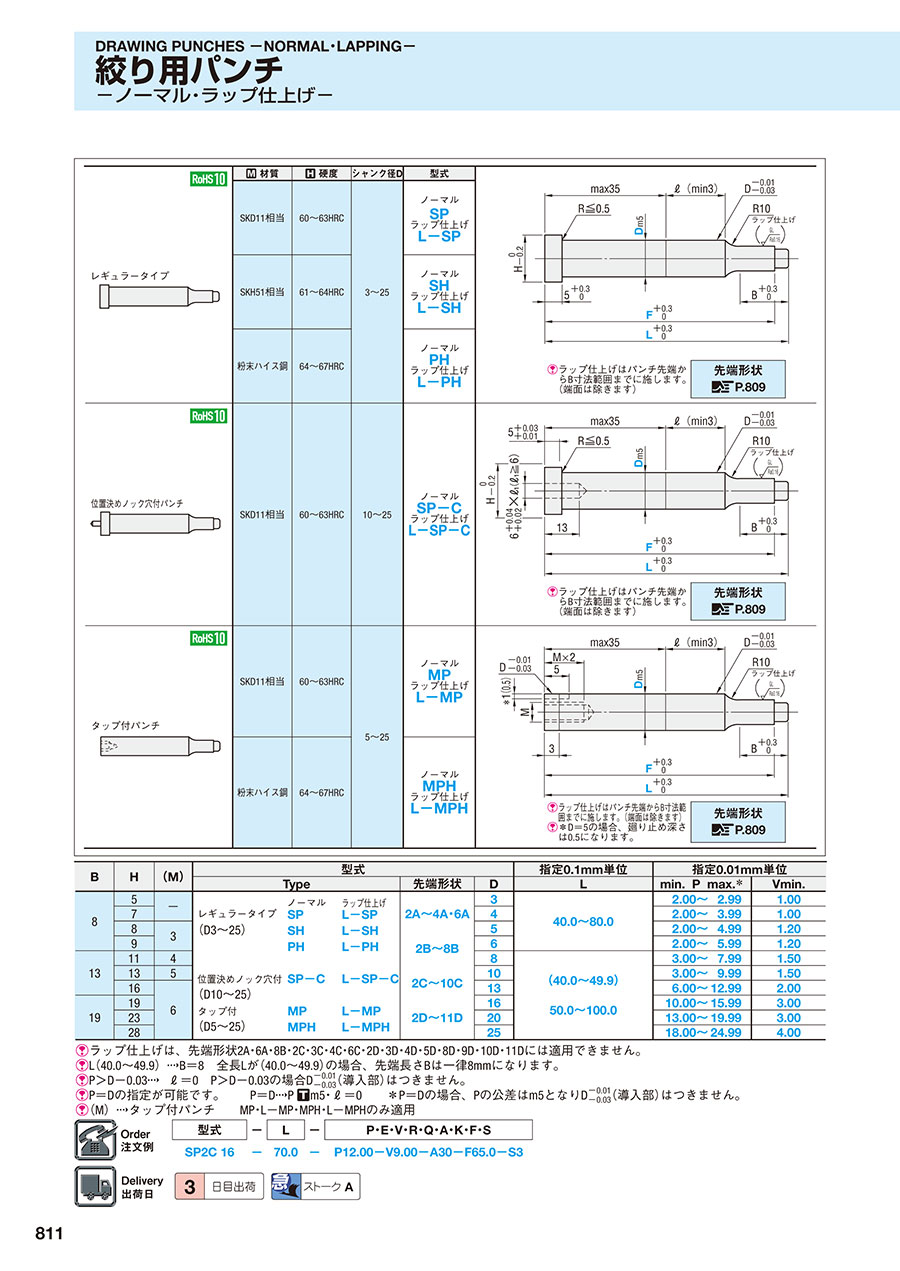

絞り用パンチ -ノーマル・ラップ仕上げ-

PDFP.709

型番

商品を一つに絞り込むとこちらに型番が表示されます

絞り用パンチ -ノーマル・ラップ仕上げ-:関連画像
・材質表
Type 材質 硬度シャンク径D型式
レギュラータイプ
絞り用パンチ -ノーマル・ラップ仕上げ-:関連画像
SKD11相当60~63HRC3~25SP
ラップ仕上げ
L-SP
SKH51相当61~64HRCSH
ラップ仕上げ
L-SH
粉末ハイス鋼64~67HRCPH
ラップ仕上げ
L-PH
位置決めノック穴付パンチ
絞り用パンチ -ノーマル・ラップ仕上げ-:関連画像
SKD11相当60~63HRC10~25SP-C
ラップ仕上げ
L-SP-C
タップ付パンチ
絞り用パンチ -ノーマル・ラップ仕上げ-:関連画像
SKD11相当60~63HRC5~25MP
ラップ仕上げ
L-MP
粉末ハイス鋼64~67HRCMPH
ラップ仕上げ
L-MPH


絞り用パンチ -ノーマル・ラップ仕上げ-:関連画像


SP-C→T=5
ラップ仕上げはパンチ先端からB寸法範囲までに施します。(端面は除きます)
絞り用パンチ -ノーマル・ラップ仕上げ-:関連画像
 こちら

数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
L-MP2B5-[40-80/0.1]-P[2-5/0.01]-R[0.1-15/0.1]
L-MP2B5-[40-80/0.1]-PC[1.2-2/0.01]-R[0.1-15/0.1]
L-MP2B6-[40-80/0.1]-P[2-6/0.01]-R[0.1-15/0.1]
L-MP2B6-[40-80/0.1]-PC[1.2-1.99/0.01]-R[0.1-15/0.1]
L-MP2B8-[40-100/0.1]-P[3-8/0.01]-R[0.1-15/0.1]
L-MP2B8-[40-100/0.1]-PC[1.5-2.99/0.01]-R[0.1-15/0.1]
L-MP2B10-[40-100/0.1]-P[3-10/0.01]-R[0.5-15/0.1]
L-MP2B10-[40-100/0.1]-PC[1.5-3/0.01]-R[0.5-15/0.1]
L-MP2B13-[40-100/0.1]-P[6-13/0.01]-R[0.1-15/0.1]
L-MP2B13-[40-100/0.1]-PC[3-6/0.01]-R[0.1-15/0.1]
L-MP2B16-[40-100/0.1]-P[10-16/0.01]-R[0.1-15/0.1]
L-MP2B16-[40-100/0.1]-PC[5-10/0.01]-R[0.1-15/0.1]
L-MP2B20-[40-100/0.1]-P[13-20/0.01]-R[0.1-15/0.1]
L-MP2B20-[40-100/0.1]-PC[6.5-13/0.01]-R[0.1-15/0.1]
L-MP2B25-[40-100/0.1]-P[18-25/0.01]-R[0.1-15/0.1]
L-MP2B25-[40-100/0.1]-PC[9-18/0.01]-R[0.1-15/0.1]
L-MP3A5-[40-80/0.1]-P[2-5/0.01]
L-MP3A5-[40-80/0.1]-PC[1.2-2/0.01]
L-MP3A6-[40-80/0.1]-P[2-6/0.01]
L-MP3A6-[40-80/0.1]-PC[1.2-1.99/0.01]
L-MP3A8-[40-100/0.1]-P[3-8/0.01]
L-MP3A8-[40-100/0.1]-PC[1.5-2.99/0.01]
L-MP3A10-[40-100/0.1]-P[3-10/0.01]
L-MP3A10-[40-100/0.1]-PC[1.5-3/0.01]
L-MP3A13-[40-100/0.1]-P[6-13/0.01]
L-MP3A13-[40-100/0.1]-PC[3-6/0.01]
L-MP3A16-[40-100/0.1]-P[10-16/0.01]
L-MP3A16-[40-100/0.1]-PC[5-10/0.01]
L-MP3A20-[40-100/0.1]-P[13-20/0.01]
L-MP3A20-[40-100/0.1]-PC[6.5-13/0.01]
L-MP3A25-[40-100/0.1]-P[18-25/0.01]
L-MP3A25-[40-100/0.1]-PC[9-18/0.01]
L-MP3B5-[40-80/0.1]-P[2-5/0.01]
L-MP3B5-[40-80/0.1]-PC[1.2-2/0.01]
L-MP3B6-[40-80/0.1]-P[2-6/0.01]
L-MP3B6-[40-80/0.1]-PC[1.2-1.99/0.01]
L-MP3B8-[40-100/0.1]-P[3-8/0.01]
L-MP3B8-[40-100/0.1]-PC[1.5-2.99/0.01]
L-MP3B10-[40-100/0.1]-P[3-10/0.01]
L-MP3B10-[40-100/0.1]-PC[1.5-3/0.01]
L-MP3B13-[40-100/0.1]-P[6-13/0.01]
L-MP3B13-[40-100/0.1]-PC[3-6/0.01]
L-MP3B16-[40-100/0.1]-P[10-16/0.01]
L-MP3B16-[40-100/0.1]-PC[5-10/0.01]
L-MP3B20-[40-100/0.1]-P[13-20/0.01]
L-MP3B20-[40-100/0.1]-PC[6.5-13/0.01]
L-MP3B25-[40-100/0.1]-P[18-25/0.01]
L-MP3B25-[40-100/0.1]-PC[9-18/0.01]
L-MP4A5-[40-80/0.1]-P[2-5/0.01]-V[1.2-4.96/0.01]-S[2-20/0.1]
L-MP4A5-[40-80/0.1]-PC[1.2-2/0.01]-V[1.2-4.96/0.01]-S[2-20/0.1]
L-MP4A6-[40-80/0.1]-P[2-6/0.01]-V[1.2-5.96/0.01]-S[2-20/0.1]
L-MP4A6-[40-80/0.1]-PC[1.2-1.99/0.01]-V[1.2-5.96/0.01]-S[2-20/0.1]
L-MP4A8-[40-100/0.1]-P[3-8/0.01]-V[1.5-7.96/0.01]-S[2-20/0.1]
L-MP4A8-[40-100/0.1]-PC[1.5-2.99/0.01]-V[1.5-7.96/0.01]-S[2-20/0.1]
L-MP4A10-[40-100/0.1]-P[3-10/0.01]-V[1.5-9.96/0.01]-S[2-23/0.1]
L-MP4A10-[40-100/0.1]-PC[1.5-3/0.01]-V[1.5-9.96/0.01]-S[2-23/0.1]
L-MP4A13-[40-100/0.1]-P[6-13/0.01]-V[2-12.96/0.01]-S[2-23/0.1]
L-MP4A13-[40-100/0.1]-PC[3-6/0.01]-V[2-12.96/0.01]-S[2-23/0.1]
L-MP4A16-[40-100/0.1]-P[10-16/0.01]-V[3-15.96/0.01]-S[2-20/0.1]
L-MP4A16-[40-100/0.1]-PC[5-10/0.01]-V[3-15.96/0.01]-S[2-20/0.1]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 表面処理 シャンク(取付部)形状 D(シャンク径)
(mm)
L(全長)
(mm)
PC(P寸法変更)
(mm)
A
(°)
E
(mm)
F F
(mm)
K K
(°)
P
(mm)
Q
(mm)
R
(mm)
S
(mm)
V
(mm)
Y
(°)

-

3日目 対応2BSKD11相当ラップ仕上げタップ付540 ~ 80-------2 ~ 5-0.1 ~ 15---

-

3日目 対応2BSKD11相当ラップ仕上げタップ付540 ~ 801.2 ~ 2--------0.1 ~ 15---

-

3日目 対応2BSKD11相当ラップ仕上げタップ付640 ~ 80-------2 ~ 6-0.1 ~ 15---

-

3日目 対応2BSKD11相当ラップ仕上げタップ付640 ~ 801.2 ~ 1.99--------0.1 ~ 15---

-

3日目 対応2BSKD11相当ラップ仕上げタップ付840 ~ 100-------3 ~ 8-0.1 ~ 15---

-

3日目 対応2BSKD11相当ラップ仕上げタップ付840 ~ 1001.5 ~ 2.99--------0.1 ~ 15---

-

3日目 対応2BSKD11相当ラップ仕上げタップ付1040 ~ 100-------3 ~ 10-0.5 ~ 15---

-

3日目 対応2BSKD11相当ラップ仕上げタップ付1040 ~ 1001.5 ~ 3--------0.5 ~ 15---

-

3日目 対応2BSKD11相当ラップ仕上げタップ付1340 ~ 100-------6 ~ 13-0.1 ~ 15---

-

3日目 対応2BSKD11相当ラップ仕上げタップ付1340 ~ 1003 ~ 6--------0.1 ~ 15---

-

3日目 対応2BSKD11相当ラップ仕上げタップ付1640 ~ 100-------10 ~ 16-0.1 ~ 15---

-

3日目 対応2BSKD11相当ラップ仕上げタップ付1640 ~ 1005 ~ 10--------0.1 ~ 15---

-

3日目 対応2BSKD11相当ラップ仕上げタップ付2040 ~ 100-------13 ~ 20-0.1 ~ 15---

-

3日目 対応2BSKD11相当ラップ仕上げタップ付2040 ~ 1006.5 ~ 13--------0.1 ~ 15---

-

3日目 対応2BSKD11相当ラップ仕上げタップ付2540 ~ 100-------18 ~ 25-0.1 ~ 15---

-

3日目 対応2BSKD11相当ラップ仕上げタップ付2540 ~ 1009 ~ 18--------0.1 ~ 15---

-

3日目 対応3ASKD11相当ラップ仕上げタップ付540 ~ 80-------2 ~ 5-----

-

3日目 対応3ASKD11相当ラップ仕上げタップ付540 ~ 801.2 ~ 2------------

-

3日目 対応3ASKD11相当ラップ仕上げタップ付640 ~ 80-------2 ~ 6-----

-

3日目 対応3ASKD11相当ラップ仕上げタップ付640 ~ 801.2 ~ 1.99------------

-

3日目 対応3ASKD11相当ラップ仕上げタップ付840 ~ 100-------3 ~ 8-----

-

3日目 対応3ASKD11相当ラップ仕上げタップ付840 ~ 1001.5 ~ 2.99------------

-

3日目 対応3ASKD11相当ラップ仕上げタップ付1040 ~ 100-------3 ~ 10-----

-

3日目 対応3ASKD11相当ラップ仕上げタップ付1040 ~ 1001.5 ~ 3------------

-

3日目 対応3ASKD11相当ラップ仕上げタップ付1340 ~ 100-------6 ~ 13-----

-

3日目 対応3ASKD11相当ラップ仕上げタップ付1340 ~ 1003 ~ 6------------

-

3日目 対応3ASKD11相当ラップ仕上げタップ付1640 ~ 100-------10 ~ 16-----

-

3日目 対応3ASKD11相当ラップ仕上げタップ付1640 ~ 1005 ~ 10------------

-

3日目 対応3ASKD11相当ラップ仕上げタップ付2040 ~ 100-------13 ~ 20-----

-

3日目 対応3ASKD11相当ラップ仕上げタップ付2040 ~ 1006.5 ~ 13------------

-

3日目 対応3ASKD11相当ラップ仕上げタップ付2540 ~ 100-------18 ~ 25-----

-

3日目 対応3ASKD11相当ラップ仕上げタップ付2540 ~ 1009 ~ 18------------

-

3日目 対応3BSKD11相当ラップ仕上げタップ付540 ~ 80-------2 ~ 5-----

-

3日目 対応3BSKD11相当ラップ仕上げタップ付540 ~ 801.2 ~ 2------------

-

3日目 対応3BSKD11相当ラップ仕上げタップ付640 ~ 80-------2 ~ 6-----

-

3日目 対応3BSKD11相当ラップ仕上げタップ付640 ~ 801.2 ~ 1.99------------

-

3日目 対応3BSKD11相当ラップ仕上げタップ付840 ~ 100-------3 ~ 8-----

-

3日目 対応3BSKD11相当ラップ仕上げタップ付840 ~ 1001.5 ~ 2.99------------

-

3日目 対応3BSKD11相当ラップ仕上げタップ付1040 ~ 100-------3 ~ 10-----

-

3日目 対応3BSKD11相当ラップ仕上げタップ付1040 ~ 1001.5 ~ 3------------

-

3日目 対応3BSKD11相当ラップ仕上げタップ付1340 ~ 100-------6 ~ 13-----

-

3日目 対応3BSKD11相当ラップ仕上げタップ付1340 ~ 1003 ~ 6------------

-

3日目 対応3BSKD11相当ラップ仕上げタップ付1640 ~ 100-------10 ~ 16-----

-

3日目 対応3BSKD11相当ラップ仕上げタップ付1640 ~ 1005 ~ 10------------

-

3日目 対応3BSKD11相当ラップ仕上げタップ付2040 ~ 100-------13 ~ 20-----

-

3日目 対応3BSKD11相当ラップ仕上げタップ付2040 ~ 1006.5 ~ 13------------

-

3日目 対応3BSKD11相当ラップ仕上げタップ付2540 ~ 100-------18 ~ 25-----

-

3日目 対応3BSKD11相当ラップ仕上げタップ付2540 ~ 1009 ~ 18------------

-

3日目 対応4ASKD11相当ラップ仕上げタップ付540 ~ 80-------2 ~ 5--2 ~ 201.2 ~ 4.96-

-

3日目 対応4ASKD11相当ラップ仕上げタップ付540 ~ 801.2 ~ 2---------2 ~ 201.2 ~ 4.96-

-

3日目 対応4ASKD11相当ラップ仕上げタップ付640 ~ 80-------2 ~ 6--2 ~ 201.2 ~ 5.96-

-

3日目 対応4ASKD11相当ラップ仕上げタップ付640 ~ 801.2 ~ 1.99---------2 ~ 201.2 ~ 5.96-

-

3日目 対応4ASKD11相当ラップ仕上げタップ付840 ~ 100-------3 ~ 8--2 ~ 201.5 ~ 7.96-

-

3日目 対応4ASKD11相当ラップ仕上げタップ付840 ~ 1001.5 ~ 2.99---------2 ~ 201.5 ~ 7.96-

-

3日目 対応4ASKD11相当ラップ仕上げタップ付1040 ~ 100-------3 ~ 10--2 ~ 231.5 ~ 9.96-

-

3日目 対応4ASKD11相当ラップ仕上げタップ付1040 ~ 1001.5 ~ 3---------2 ~ 231.5 ~ 9.96-

-

3日目 対応4ASKD11相当ラップ仕上げタップ付1340 ~ 100-------6 ~ 13--2 ~ 232 ~ 12.96-

-

3日目 対応4ASKD11相当ラップ仕上げタップ付1340 ~ 1003 ~ 6---------2 ~ 232 ~ 12.96-

-

3日目 対応4ASKD11相当ラップ仕上げタップ付1640 ~ 100-------10 ~ 16--2 ~ 203 ~ 15.96-

-

3日目 対応4ASKD11相当ラップ仕上げタップ付1640 ~ 1005 ~ 10---------2 ~ 203 ~ 15.96-

Loading...

規格表


絞り用パンチ -ノーマル・ラップ仕上げ-:関連画像
・規格表
BH(M)型式指定0.1mm単位指定0.01mm単位
TypeShape(形状)DLmin. P max.*Vmin.
85
  -ラップ仕上げ-
レギュラータイプ
(D325)
SPL-SP
SHL-SH
PHL-PH
位置決めノック穴付
(D1025)
SP-CL-SP-C
タップ付
(D525)
MPL-MP
MPHL-MPH
2A4A6A

2B8B

2C10C

2D11D
340.080.02.002.991.00
742.003.991.00
8352.004.991.20
962.005.991.20
131148(40.049.9)

50.0100.0
3.007.991.50
135103.009.991.50
166136.0012.992.00
19191610.0015.993.00
232013.0019.993.00
282518.0024.994.00
ラップ仕上げは、形状2A6A8B2C3C4C6C2D3D4D5D8D9D10D11Dには適用できません。
L(40.049.9)→B=8 全長Lが(40.049.9)の場合、刃先長さBは一律8mmになります。
P>D-0.03→ℓ=0 P>D-0.03の場合D(導入部)はつきません。
P=Dの指定が可能です。 P=D→Pm5ℓ=0 *P=Dの場合、Pの公差はm5となりD(導入部)はつきません。
(M)→タップ付パンチ MPL-MPMPHL-MPHのみ適用

納期


800円/1本
3本以上で1明細行当たり一律2,160円

運送所要日数はこちら

価格表


■ノーマル
TypeD¥基準単価 1~9本
2A~4A・6A2B~8B2C~10C2D~11D
SP39101,1901,6602,130
49301,2101,6602,140
59401,2201,6902,160
69501,2401,7202,180
81,2801,5701,9802,550
101,4301,7202,1102,700
131,5701,8402,2202,830
161,7802,0602,5303,040
202,2802,5503,0303,590
252,7103,0103,4604,180
SH31,0101,2801,7502,210
41,0201,3001,7702,220
51,0301,3101,7902,260
61,0601,3301,8202,290
81,4301,7202,1102,700
101,6301,9102,2202,890
131,7802,0602,3802,940
162,0202,5603,5304,450
202,5603,2704,4805,640
253,0103,8005,2206,570
PH31,2901,6002,1102,620
41,3401,6502,1602,680
51,3701,6902,2002,690
61,5001,8002,3202,810
82,2002,5003,0103,570
102,6002,9003,4003,970
133,5703,8704,3704,940
164,4804,7805,3005,910
205,6205,6806,1906,800
256,4006,7007,2207,830
MP51,2201,5001,8802,450
61,2401,5201,9002,470
81,5701,8402,2102,830
101,7201,9902,3802,990
131,8402,1302,5003,090
162,2002,3402,8603,360
202,5502,8303,3003,870
253,0103,2903,7504,400
MPH51,8702,1802,5903,200
62,1202,4202,8303,450
82,8603,1603,5704,230
103,2103,5103,9304,600
134,2804,6105,0105,640
165,0505,2005,7706,310
205,9506,2606,7707,390
257,5207,8308,3309,040
SP-C101,7802,0602,4503,030
131,8902,1602,5403,130
162,1002,3802,8303,350
202,6402,9103,3803,930
253,0303,3003,7604,480

■ラップ仕上げ
TypeD¥基準単価 1~9本
3A・4A2B~7B5C・7C~10C6D・7D
L-SP32,5102,7903,2603,730
42,5302,8103,2603,740
52,5402,8203,2903,760
62,5502,8403,3203,780
82,8803,1703,5804,150
103,0303,3203,7104,300
133,1703,4403,8204,430
163,3803,6604,1304,640
203,8804,1504,6305,190
254,3104,6105,0605,780
L-SH32,7102,9803,4503,910
42,7203,0003,4703,920
52,7303,0103,4903,960
62,7603,0303,5203,990
83,1303,4203,8104,400
103,3303,6103,9204,590
133,4803,7604,0804,640
163,7204,2605,2306,150
204,2604,9706,1807,340
254,7105,5006,9208,270
L-PH33,0903,4003,9104,420
43,1403,4503,9604,480
53,1703,4904,0004,490
63,3003,6004,1204,610
84,0004,3004,8105,370
104,4004,7005,2005,770
135,3705,6706,1706,740
166,2806,5807,1007,710
207,4207,4807,9908,600
258,2008,5009,0209,630
L-MP52,8203,1003,4804,050
62,8403,1203,5004,070
83,1703,4403,8104,430
103,3203,5903,9804,590
133,4403,7304,1004,690
163,8003,9404,4604,960
204,1504,4304,9005,470
254,6104,8905,3506,000
L-MPH53,6703,9804,3905,000
63,9204,2204,6305,250
84,6604,9605,3706,030
105,0105,3105,7306,400
136,0806,4106,8107,440
166,8507,0007,5708,110
207,7508,0608,5709,190
259,3209,63010,13010,840
L-SP-C103,3803,6604,0504,630
133,4903,7604,1404,730
163,7003,9804,4304,950
204,2404,5104,9805,530
254,6304,9005,3606,080

追加工

追加工価格も数量スライド適用 こちら

絞り用パンチ -ノーマル・ラップ仕上げ-:関連画像

ツバ部C面加工
パンチ頭部の強度UPになります。 こちら
ツバ部をセレクトリテーナ(SLS)用に加工詳細は こちらを参照
