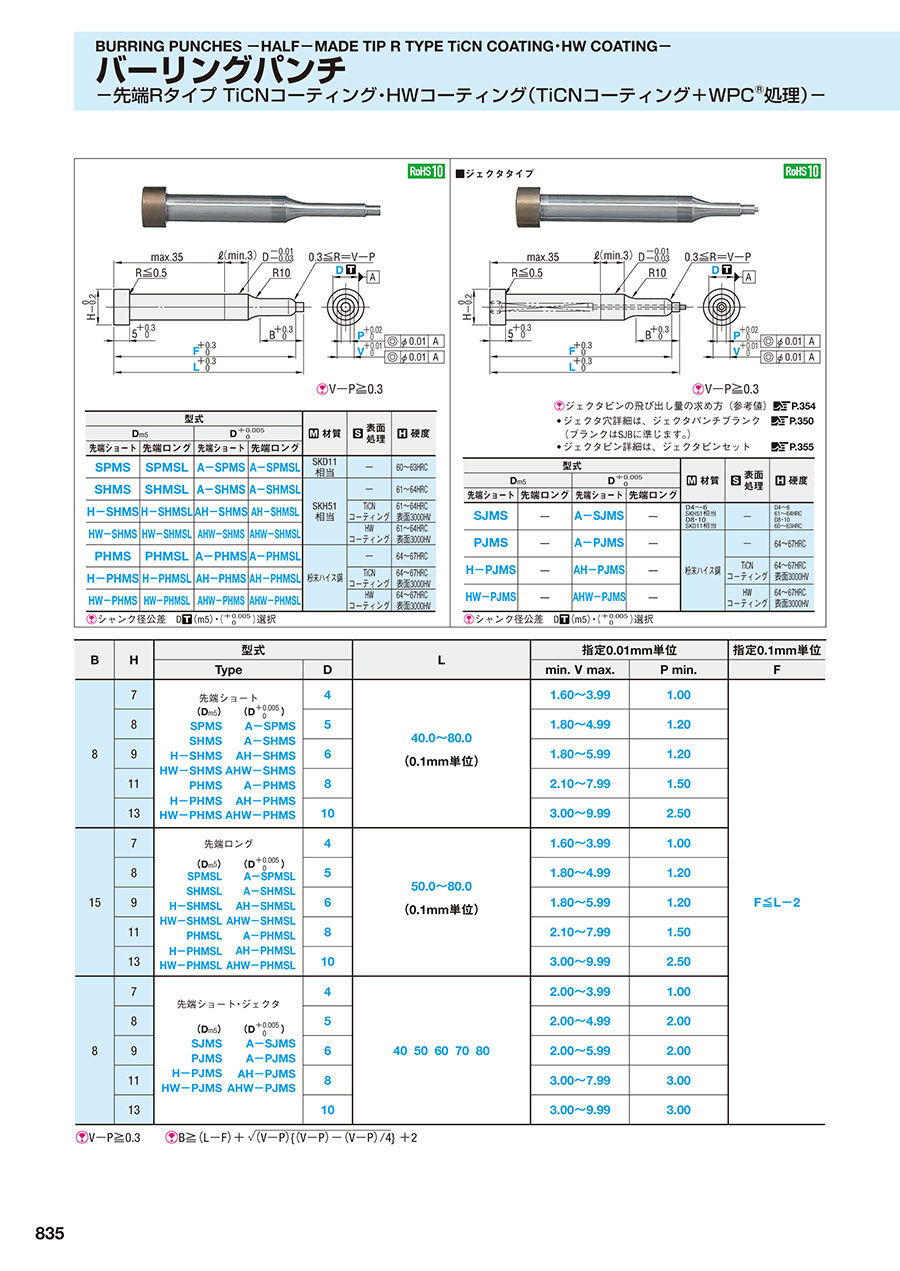

バーリングパンチ 先端Rタイプ

バーリングパンチ 先端Rタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.677

型番

商品を一つに絞り込むとこちらに型番が表示されます

バーリングパンチ 先端Rタイプ:関連画像
・材質表
型式材質表面処理硬度
Dm5D
刃先ショート刃先ロング刃先ショート刃先ロング
SPMSSPMSLA-SPMSA-SPMSLSKD11
相当
60~63HRC
SHMSSHMSLA-SHMSA-SHMSLSKH51
相当
61~64HRC
H-SHMSH-SHMSLAH-SHMSAH-SHMSLコーティング
TiCN処理
61~64HRC
表面3000HV
HW-SHMSHW-SHMSLAHW-SHMSAHW-SHMSLHWコート処理61~64HRC
表面3000HV
PHMSPHMSLA-PHMSA-PHMSL粉末ハイス鋼64~67HRC
H-PHMSH-PHMSLAH-PHMSAH-PHMSLコーティング
TiCN処理
64~67HRC
表面3000HV
HW-PHMSHW-PHMSLAHW-PHMSAHW-PHMSLHWコート処理64~67HRC
表面3000HV

シャンク径公差D(m5)・()選択

バーリングパンチ 先端Rタイプ:関連画像


V-P≧0.3


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
A-PHMS4-[40-80/0.1]-V[1.6-3.99/0.01]-P[1-3.9/0.01]-F[30-78.5/0.1]
A-PHMS5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-F[30-78.5/0.1]
A-PHMS6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-F[30-78.5/0.1]
A-PHMS8-[40-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-F[30-78.5/0.1]
A-PHMS10-[40-80/0.1]-V[3-9.99/0.01]-P[2.5-9.96/0.01]-F[30-78.5/0.1]
A-PHMSL4-[50-80/0.1]-V[1.6-3.99/0.01]-P[1-3.69/0.01]-F[35.5-78/0.1]
A-PHMSL5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-F[35.5-78/0.1]
A-PHMSL6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-F[35.5-78/0.1]
A-PHMSL8-[50-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-F[35.5-78/0.1]
A-PHMSL10-[50-80/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-F[35.5-78/0.1]
A-SHMS4-[40-80/0.1]-V[1.6-3.99/0.01]-P[1-3.9/0.01]-F[30-78.5/0.1]
A-SHMS5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-F[30-78.5/0.1]
A-SHMS6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-F[30-78.5/0.1]
A-SHMS8-[40-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-F[30-78.5/0.1]
A-SHMS10-[40-80/0.1]-V[3-9.99/0.01]-P[2.5-9.96/0.01]-F[30-78.5/0.1]
A-SHMSL4-[50-80/0.1]-V[1.6-3.99/0.01]-P[1-3.69/0.01]-F[35.5-78/0.1]
A-SHMSL5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-F[35.5-78/0.1]
A-SHMSL6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-F[35.5-78/0.1]
A-SHMSL8-[50-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-F[35.5-78/0.1]
A-SHMSL10-[50-80/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-F[35.5-78/0.1]
A-SPMS4-[40-80/0.1]-V[1.6-3.99/0.01]-P[1-3.9/0.01]-F[30-78.5/0.1]
A-SPMS5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-F[30-78.5/0.1]
A-SPMS6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-F[30-78.5/0.1]
A-SPMS8-[40-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-F[30-78.5/0.1]
A-SPMS10-[40-80/0.1]-V[3-9.99/0.01]-P[2.5-9.96/0.01]-F[30-78.5/0.1]
A-SPMSL4-[50-80/0.1]-V[1.6-3.99/0.01]-P[1-3.69/0.01]-F[35.5-78/0.1]
A-SPMSL5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-F[35.5-78/0.1]
A-SPMSL6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-F[35.5-78/0.1]
A-SPMSL8-[50-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-F[35.5-78/0.1]
A-SPMSL10-[50-80/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-F[35.5-78/0.1]
AH-PHMS4-[40-80/0.1]-V[1.6-3.99/0.01]-P[1-3.9/0.01]-F[30-78.5/0.1]
AH-PHMS5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-F[30-78.5/0.1]
AH-PHMS6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-F[30-78.5/0.1]
AH-PHMS8-[40-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-F[30-78.5/0.1]
AH-PHMS10-[40-80/0.1]-V[3-9.99/0.01]-P[2.5-9.96/0.01]-F[30-78.5/0.1]
AH-PHMSL4-[50-80/0.1]-V[1.6-3.99/0.01]-P[1-3.69/0.01]-F[35.5-78/0.1]
AH-PHMSL5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-F[35.5-78/0.1]
AH-PHMSL6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-F[35.5-78/0.1]
AH-PHMSL8-[50-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-F[35.5-78/0.1]
AH-PHMSL10-[50-80/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-F[35.5-78/0.1]
AH-SHMS4-[40-80/0.1]-V[1.6-3.99/0.01]-P[1-3.9/0.01]-F[30-78.5/0.1]
AH-SHMS5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-F[30-78.5/0.1]
AH-SHMS6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-F[30-78.5/0.1]
AH-SHMS8-[40-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-F[30-78.5/0.1]
AH-SHMS10-[40-80/0.1]-V[3-9.99/0.01]-P[2.5-9.96/0.01]-F[30-78.5/0.1]
AH-SHMSL4-[50-80/0.1]-V[1.6-3.99/0.01]-P[1-3.69/0.01]-F[35.5-78/0.1]
AH-SHMSL5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-F[35.5-78/0.1]
AH-SHMSL6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-F[35.5-78/0.1]
AH-SHMSL8-[50-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-F[35.5-78/0.1]
AH-SHMSL10-[50-80/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-F[35.5-78/0.1]
AHW-PHMS4-[40-80/0.1]-V[1.6-3.99/0.01]-P[1-3.9/0.01]-F[30-78.5/0.1]
AHW-PHMS5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-F[30-78.5/0.1]
AHW-PHMS6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-F[30-78.5/0.1]
AHW-PHMS8-[40-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-F[30-78.5/0.1]
AHW-PHMS10-[40-80/0.1]-V[3-9.99/0.01]-P[2.5-9.96/0.01]-F[30-78.5/0.1]
AHW-PHMSL4-[50-80/0.1]-V[1.6-3.99/0.01]-P[1-3.69/0.01]-F[35.5-78/0.1]
AHW-PHMSL5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-F[35.5-78/0.1]
AHW-PHMSL6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-F[35.5-78/0.1]
AHW-PHMSL8-[50-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-F[35.5-78/0.1]
AHW-PHMSL10-[50-80/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-F[35.5-78/0.1]
型番通常単価スライド値引通常
出荷日
RoHS材質 表面処理 L(長さ)
(mm)
シャンク径公差 B(刃先長さ) D(シャンク径)
(mm)
P(刃先寸法)
(mm)
V(刃先寸法)
(mm)
F
(mm)

-

3日目 対応粉末ハイス鋼なし40 ~ 80+0.005/0ショート41 ~ 3.91.6 ~ 3.9930 ~ 78.5

-

3日目 対応粉末ハイス鋼なし40 ~ 80+0.005/0ショート51.2 ~ 4.91.8 ~ 4.9930 ~ 78.5

-

3日目 対応粉末ハイス鋼なし40 ~ 80+0.005/0ショート61.2 ~ 5.91.8 ~ 5.9930 ~ 78.5

-

3日目 対応粉末ハイス鋼なし40 ~ 80+0.005/0ショート81.5 ~ 7.92.1 ~ 7.9930 ~ 78.5

-

3日目 対応粉末ハイス鋼なし40 ~ 80+0.005/0ショート102.5 ~ 9.963 ~ 9.9930 ~ 78.5

-

3日目 対応粉末ハイス鋼なし50 ~ 80+0.005/0ロング41 ~ 3.691.6 ~ 3.9935.5 ~ 78

-

3日目 対応粉末ハイス鋼なし50 ~ 80+0.005/0ロング51.2 ~ 4.691.8 ~ 4.9935.5 ~ 78

-

3日目 対応粉末ハイス鋼なし50 ~ 80+0.005/0ロング61.2 ~ 5.691.8 ~ 5.9935.5 ~ 78

-

3日目 対応粉末ハイス鋼なし50 ~ 80+0.005/0ロング81.5 ~ 7.692.1 ~ 7.9935.5 ~ 78

-

3日目 対応粉末ハイス鋼なし50 ~ 80+0.005/0ロング102.5 ~ 9.693 ~ 9.9935.5 ~ 78

-

3日目 対応SKH51相当なし40 ~ 80+0.005/0ショート41 ~ 3.91.6 ~ 3.9930 ~ 78.5

-

3日目 対応SKH51相当なし40 ~ 80+0.005/0ショート51.2 ~ 4.91.8 ~ 4.9930 ~ 78.5

-

3日目 対応SKH51相当なし40 ~ 80+0.005/0ショート61.2 ~ 5.91.8 ~ 5.9930 ~ 78.5

-

3日目 対応SKH51相当なし40 ~ 80+0.005/0ショート81.5 ~ 7.92.1 ~ 7.9930 ~ 78.5

-

3日目 対応SKH51相当なし40 ~ 80+0.005/0ショート102.5 ~ 9.963 ~ 9.9930 ~ 78.5

-

3日目 対応SKH51相当なし50 ~ 80+0.005/0ロング41 ~ 3.691.6 ~ 3.9935.5 ~ 78

-

3日目 対応SKH51相当なし50 ~ 80+0.005/0ロング51.2 ~ 4.691.8 ~ 4.9935.5 ~ 78

-

3日目 対応SKH51相当なし50 ~ 80+0.005/0ロング61.2 ~ 5.691.8 ~ 5.9935.5 ~ 78

-

3日目 対応SKH51相当なし50 ~ 80+0.005/0ロング81.5 ~ 7.692.1 ~ 7.9935.5 ~ 78

-

3日目 対応SKH51相当なし50 ~ 80+0.005/0ロング102.5 ~ 9.693 ~ 9.9935.5 ~ 78

-

3日目 対応SKD11相当なし40 ~ 80+0.005/0ショート41 ~ 3.91.6 ~ 3.9930 ~ 78.5

-

3日目 対応SKD11相当なし40 ~ 80+0.005/0ショート51.2 ~ 4.91.8 ~ 4.9930 ~ 78.5

-

3日目 対応SKD11相当なし40 ~ 80+0.005/0ショート61.2 ~ 5.91.8 ~ 5.9930 ~ 78.5

-

3日目 対応SKD11相当なし40 ~ 80+0.005/0ショート81.5 ~ 7.92.1 ~ 7.9930 ~ 78.5

-

3日目 対応SKD11相当なし40 ~ 80+0.005/0ショート102.5 ~ 9.963 ~ 9.9930 ~ 78.5

-

3日目 対応SKD11相当なし50 ~ 80+0.005/0ロング41 ~ 3.691.6 ~ 3.9935.5 ~ 78

-

3日目 対応SKD11相当なし50 ~ 80+0.005/0ロング51.2 ~ 4.691.8 ~ 4.9935.5 ~ 78

-

3日目 対応SKD11相当なし50 ~ 80+0.005/0ロング61.2 ~ 5.691.8 ~ 5.9935.5 ~ 78

-

3日目 対応SKD11相当なし50 ~ 80+0.005/0ロング81.5 ~ 7.692.1 ~ 7.9935.5 ~ 78

-

3日目 対応SKD11相当なし50 ~ 80+0.005/0ロング102.5 ~ 9.693 ~ 9.9935.5 ~ 78

-

3日目 対応粉末ハイス鋼TiCN40 ~ 80+0.005/0ショート41 ~ 3.91.6 ~ 3.9930 ~ 78.5

-

3日目 対応粉末ハイス鋼TiCN40 ~ 80+0.005/0ショート51.2 ~ 4.91.8 ~ 4.9930 ~ 78.5

-

3日目 対応粉末ハイス鋼TiCN40 ~ 80+0.005/0ショート61.2 ~ 5.91.8 ~ 5.9930 ~ 78.5

-

3日目 対応粉末ハイス鋼TiCN40 ~ 80+0.005/0ショート81.5 ~ 7.92.1 ~ 7.9930 ~ 78.5

-

3日目 対応粉末ハイス鋼TiCN40 ~ 80+0.005/0ショート102.5 ~ 9.963 ~ 9.9930 ~ 78.5

-

3日目 対応粉末ハイス鋼TiCN50 ~ 80+0.005/0ロング41 ~ 3.691.6 ~ 3.9935.5 ~ 78

-

3日目 対応粉末ハイス鋼TiCN50 ~ 80+0.005/0ロング51.2 ~ 4.691.8 ~ 4.9935.5 ~ 78

-

3日目 対応粉末ハイス鋼TiCN50 ~ 80+0.005/0ロング61.2 ~ 5.691.8 ~ 5.9935.5 ~ 78

-

3日目 対応粉末ハイス鋼TiCN50 ~ 80+0.005/0ロング81.5 ~ 7.692.1 ~ 7.9935.5 ~ 78

-

3日目 対応粉末ハイス鋼TiCN50 ~ 80+0.005/0ロング102.5 ~ 9.693 ~ 9.9935.5 ~ 78

-

3日目 対応SKH51相当TiCN40 ~ 80+0.005/0ショート41 ~ 3.91.6 ~ 3.9930 ~ 78.5

-

3日目 対応SKH51相当TiCN40 ~ 80+0.005/0ショート51.2 ~ 4.91.8 ~ 4.9930 ~ 78.5

-

3日目 対応SKH51相当TiCN40 ~ 80+0.005/0ショート61.2 ~ 5.91.8 ~ 5.9930 ~ 78.5

-

3日目 対応SKH51相当TiCN40 ~ 80+0.005/0ショート81.5 ~ 7.92.1 ~ 7.9930 ~ 78.5

-

3日目 対応SKH51相当TiCN40 ~ 80+0.005/0ショート102.5 ~ 9.963 ~ 9.9930 ~ 78.5

-

3日目 対応SKH51相当TiCN50 ~ 80+0.005/0ロング41 ~ 3.691.6 ~ 3.9935.5 ~ 78

-

3日目 対応SKH51相当TiCN50 ~ 80+0.005/0ロング51.2 ~ 4.691.8 ~ 4.9935.5 ~ 78

-

3日目 対応SKH51相当TiCN50 ~ 80+0.005/0ロング61.2 ~ 5.691.8 ~ 5.9935.5 ~ 78

-

3日目 対応SKH51相当TiCN50 ~ 80+0.005/0ロング81.5 ~ 7.692.1 ~ 7.9935.5 ~ 78

-

3日目 対応SKH51相当TiCN50 ~ 80+0.005/0ロング102.5 ~ 9.693 ~ 9.9935.5 ~ 78

-

3日目 対応粉末ハイス鋼HWコート40 ~ 80+0.005/0ショート41 ~ 3.91.6 ~ 3.9930 ~ 78.5

-

3日目 対応粉末ハイス鋼HWコート40 ~ 80+0.005/0ショート51.2 ~ 4.91.8 ~ 4.9930 ~ 78.5

-

3日目 対応粉末ハイス鋼HWコート40 ~ 80+0.005/0ショート61.2 ~ 5.91.8 ~ 5.9930 ~ 78.5

-

3日目 対応粉末ハイス鋼HWコート40 ~ 80+0.005/0ショート81.5 ~ 7.92.1 ~ 7.9930 ~ 78.5

-

3日目 対応粉末ハイス鋼HWコート40 ~ 80+0.005/0ショート102.5 ~ 9.963 ~ 9.9930 ~ 78.5

-

3日目 対応粉末ハイス鋼HWコート50 ~ 80+0.005/0ロング41 ~ 3.691.6 ~ 3.9935.5 ~ 78

-

3日目 対応粉末ハイス鋼HWコート50 ~ 80+0.005/0ロング51.2 ~ 4.691.8 ~ 4.9935.5 ~ 78

-

3日目 対応粉末ハイス鋼HWコート50 ~ 80+0.005/0ロング61.2 ~ 5.691.8 ~ 5.9935.5 ~ 78

-

3日目 対応粉末ハイス鋼HWコート50 ~ 80+0.005/0ロング81.5 ~ 7.692.1 ~ 7.9935.5 ~ 78

-

3日目 対応粉末ハイス鋼HWコート50 ~ 80+0.005/0ロング102.5 ~ 9.693 ~ 9.9935.5 ~ 78

Loading...

規格表


バーリングパンチ 先端Rタイプ:関連画像
・規格表
BH型式L指定0.01mm単位指定0.1mm単位
TypeDmin. V max.P min.F
87
-刃先ショート-
(Dm5)
SPMS
SHMS
H-SHMS
HW-SHMS
PHMS
H-PHMS
HW-PHMS

A-SPMS
A-SHMS
AH-SHMS
AHW-SHMS
A-PHMS
AH-PHMS
AHW-PHMS
440.0~80.0
(0.1mm単位)
1.60~3.991.00F≦L-2
851.80~4.991.20
961.80~5.991.20
1182.10~7.991.50
13103.00~9.992.50
157
-刃先ロング-
(Dm5)
SPMSL
SHMSL
H-SHMSL
HW-SHMSL
PHMSL
H-PHMSL
HW-PHMSL

A-SPMSL
A-SHMSL
AH-SHMSL
AHW-SHMSL
A-PHMSL
AH-PHMSL
AHW-PHMSL
450.0~80.0
(0.1mm単位)
1.60~3.991.00
851.80~4.991.20
961.80~5.991.20
1182.10~7.991.50
13103.00~9.992.50
V-P≧0.3B≧(L-F)+バーリングパンチ 先端Rタイプ:関連画像+2
