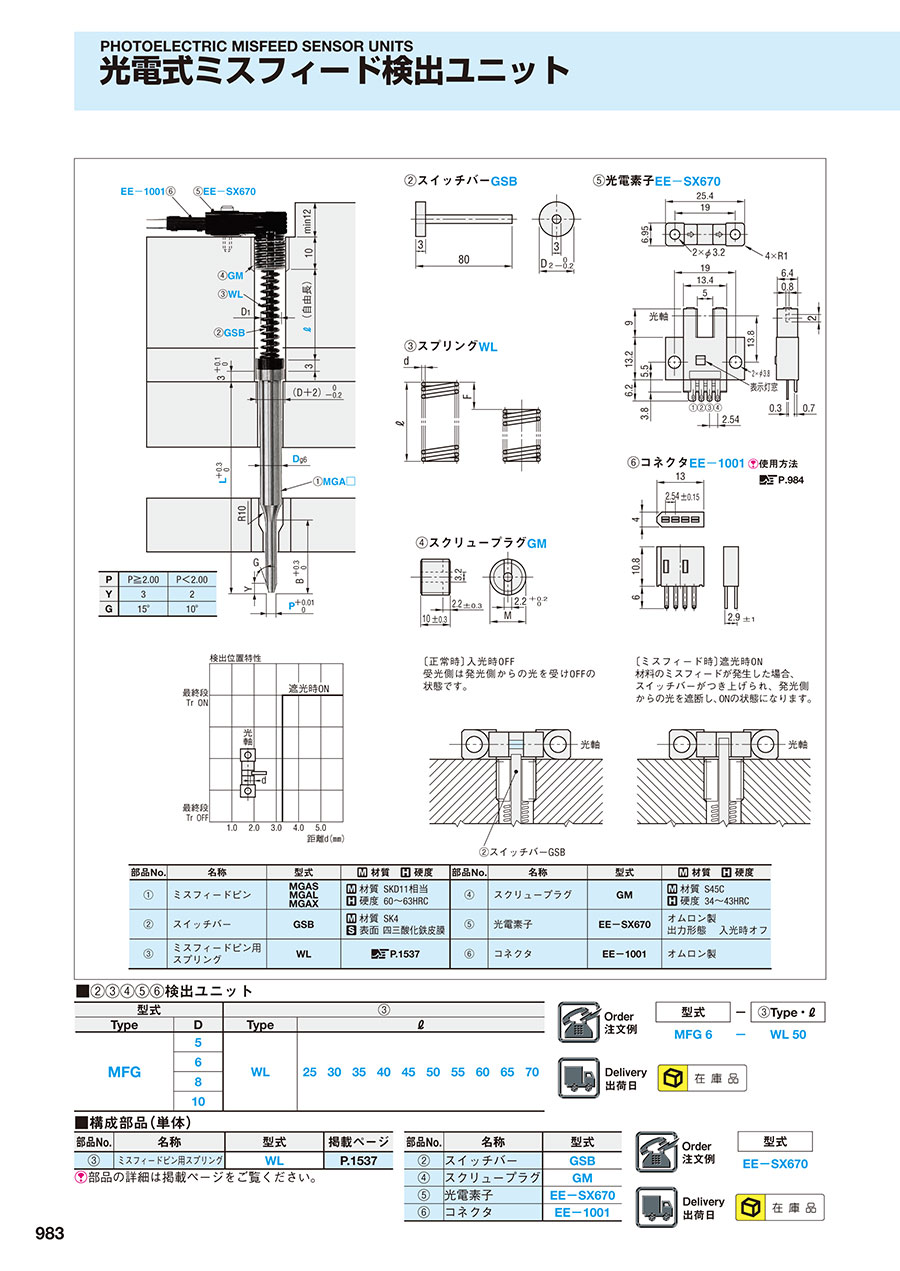

光電式ミスフィード検出ユニット

PDFP.669

型番

商品を一つに絞り込むとこちらに型番が表示されます

・材質表
部品No.名 称型式 材質 硬度部品No.名 称型式 材質 硬度
ミスフィードピンMGAS
MGAL
MGAX
材質 SKD11相当
硬度 60~63HRC
スクリュープラグGM 材質 S45C
硬度 34~43HRC
スイッチバーGSB 材質 SK4
表面 四三酸化鉄皮膜
光電素子EE-SX670オムロン製
出力形態 入光時オフ
ミスフィードピン用
スプリング
WL こちらコネクタEE-1001オムロン製

光電式ミスフィード検出ユニット:関連画像


PP≧2.00P<2.00
Y32
G15°10°

②スイッチバーGSB
光電式ミスフィード検出ユニット:関連画像


③スプリングWL
光電式ミスフィード検出ユニット:関連画像


④スクリュープラグGM
光電式ミスフィード検出ユニット:関連画像


⑤光電素子EE-SX670
光電式ミスフィード検出ユニット:関連画像


⑥コネクタEE-1001
光電式ミスフィード検出ユニット:関連画像
型番
EE-1001
EE-SX670
GM10
GM12
GM14
GSB7
GSB8
GSB10
GSB12
MFG5-WL25
MFG5-WL30
MFG5-WL35
MFG5-WL40
MFG5-WL45
MFG5-WL50
MFG5-WL55
MFG5-WL60
MFG5-WL65
MFG5-WL70
MFG6-WL25
MFG6-WL30
MFG6-WL35
MFG6-WL40
MFG6-WL45
MFG6-WL50
MFG6-WL55
MFG6-WL60
MFG6-WL65
MFG6-WL70
MFG8-WL25
MFG8-WL30
MFG8-WL35
MFG8-WL40
MFG8-WL45
MFG8-WL50
MFG8-WL55
MFG8-WL60
MFG8-WL65
MFG8-WL70
MFG10-WL25
MFG10-WL30
MFG10-WL35
MFG10-WL40
MFG10-WL45
MFG10-WL50
MFG10-WL55
MFG10-WL60
MFG10-WL65
MFG10-WL70
MGAL5-[60-100/10]-P[2-4.97/0.01]
MGAL5-[60-100/10]-PC[1-1.99/0.01]
MGAL5-LC[34-99.9/0.1]-P[2-4.97/0.01]
MGAL5-LC[34-99.9/0.1]-PC[1-1.99/0.01]
MGAL6-[60-100/10]-P[2-5.97/0.01]
MGAL6-[60-100/10]-PC[1-1.99/0.01]
MGAL6-LC[34-99.9/0.1]-P[2-5.97/0.01]
MGAL6-LC[34-99.9/0.1]-PC[1-1.99/0.01]
MGAL8-[60-100/10]-P[3-7.97/0.01]
MGAL8-[60-100/10]-PC[1.5-2.99/0.01]
MGAL8-LC[34-99.9/0.1]-P[3-7.97/0.01]
型番通常単価スライド値引通常
出荷日
RoHS名称 刃先長さ D(外径)
(mm)
スプリングタイプ ℓ(スプリング長さ)
(mm)
D2(ツバ径)
(mm)
M(ねじ径)
(mm)
LC(L寸法変更)
(mm)
L寸
(mm)
P(先端径)
(mm)
PC(先端径変更)
(mm)

280円

あり 在庫品1日目(当日可能) 対応コネクタ単品----------

1,510円

あり 在庫品1日目(当日可能) 対応光電素子単品----------

280円

あり 在庫品1日目(当日可能) 対応スクリュープラグ単品-----10----

280円

あり 在庫品1日目(当日可能) 対応スクリュープラグ単品-----12----

280円

あり 在庫品1日目(当日可能) 対応スクリュープラグ単品-----14----

510円

あり 在庫品1日目(当日可能) 対応スイッチバー単品----7-----

510円

あり 在庫品1日目(当日可能) 対応スイッチバー単品----8-----

510円

あり 在庫品1日目(当日可能) 対応スイッチバー単品----10-----

510円

あり 在庫品1日目(当日可能) 対応スイッチバー単品----12-----

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-5WL25------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-5WL30------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-5WL35------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-5WL40------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-5WL45------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-5WL50------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-5WL55------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-5WL60------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-5WL65------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-5WL70------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-6WL25------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-6WL30------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-6WL35------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-6WL40------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-6WL45------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-6WL50------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-6WL55------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-6WL60------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-6WL65------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-6WL70------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-8WL25------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-8WL30------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-8WL35------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-8WL40------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-8WL45------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-8WL50------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-8WL55------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-8WL60------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-8WL65------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-8WL70------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-10WL25------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-10WL30------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-10WL35------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-10WL40------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-10WL45------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-10WL50------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-10WL55------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-10WL60------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-10WL65------

1,820円

あり 在庫品1日目(当日可能) 対応検出ユニットセット-10WL70------

-

3日目 対応ミスフィードピン単品L5-----60 ~ 1002 ~ 4.97-

-

3日目 対応ミスフィードピン単品L5-----60 ~ 100-1 ~ 1.99

-

3日目 対応ミスフィードピン単品L5----34 ~ 99.9-2 ~ 4.97-

-

3日目 対応ミスフィードピン単品L5----34 ~ 99.9--1 ~ 1.99

-

3日目 対応ミスフィードピン単品L6-----60 ~ 1002 ~ 5.97-

-

3日目 対応ミスフィードピン単品L6-----60 ~ 100-1 ~ 1.99

-

3日目 対応ミスフィードピン単品L6----34 ~ 99.9-2 ~ 5.97-

-

3日目 対応ミスフィードピン単品L6----34 ~ 99.9--1 ~ 1.99

-

3日目 対応ミスフィードピン単品L8-----60 ~ 1003 ~ 7.97-

-

3日目 対応ミスフィードピン単品L8-----60 ~ 100-1.5 ~ 2.99

-

3日目 対応ミスフィードピン単品L8----34 ~ 99.9-3 ~ 7.97-

Loading...

規格表


光電式ミスフィード検出ユニット:関連画像
・規格表
③WLばね定数1N/mm {0.1kgf/mm}
DD1M×PφD2
WL25WL30WL35WL40WL45WL50WL55WL60WL65WL70
dmaxF
dmaxFdmaxFdmaxFdmaxFdmaxFdmaxFdmaxFdmaxFdmaxFdmaxF
50.65100.7120.7140.7160.75180.75200.75220.8240.8260.85286101.57
6108
81210
101412
ばね荷重(N)=ばね定数(N/mm)×たわみ量F(mm) {N}=kgf×9.80665

■①ミスフィードピン
B型式LP
指定0.01mm単位
¥基準単価¥スライド単価
TypeD1~4本5~910~1920~50
10MGAS55060708090100 2.00~4.97910860820770
65060708090100 2.00~5.97
1585060708090100 3.00~7.97
15MGAL5 60708090100 2.00~4.97910860820770
6 60708090100 2.00~5.97
218 60708090100 3.00~7.97
10 607080901001103.00~9.97
27MGAX5 60708090100 2.00~4.971,0801,030970920
6 60708090100 2.00~5.97
328  708090100 3.00~7.97
10  7080901001103.00~9.97
表示数量超えはWOSにてご確認ください。


光電式ミスフィード検出ユニット:関連画像
■②③④⑤⑥検出ユニット
型式¥基準単価¥スライド単価
TypeDType1~4セット5~910~1920~50
MFG5WL25 30 35 40 45
50 55 60 65 70
1,8201,7301,6401,550
6
8
10
表示数量超えはWOSにてご確認ください。


光電式ミスフィード検出ユニット:関連画像
■構成部品(単体)
部品
No.
名 称ミスフィードピン
型式¥基準単価¥スライド単価
TypeD2・M1~4本5~910~1920~50
スイッチバーD 5GSB7510480460430
D 68
D 810
D1012
スクリュープラグD 5GM10280270250240
D 6
D 812
D1014
光電素子EE-SX6701,5101,4301,3601,280
コネクタEE-1001280270250240
表示数量超えはWOSにてご確認ください。

③ミスフィードピン用スプリングWLは こちらをご覧ください。

納期

・①ミスフィードピン

1,000円/1本
300円/明細行
500円/1本
ストークA早割は1明細行あたり一律300円
ストークAは3本以上で1明細行あたり一律1,350円
ストークA早割対象はミスフィードピンのみとなります。

・②③④⑤⑥検出ユニット
・構成部品(単体)


運送所要日数はこちら

仕様・概要

光電式ミスフィード検出ユニット:関連画像


●使用方法
光電式ミスフィード検出ユニットのスイッチには、フォトマイクロセンサ(アンプ内蔵)を使用しています。このセ ンサは、光軸上に物体が入り、光が遮断されると電気が流れ、ON の状態となります。その電気がリレーを作動してプレスを停止させます。ただし、このセンサは通常のスイッチと異なり、回路を開閉するものではありませんので、直接制御機器を操作することはできません。

●配線方法
配線方法は上図のようになります。フォトマイクロセンサ用の電源電圧はDC5~24V が必要です。電源からはセンサの 光電式ミスフィード検出ユニット:関連画像光電式ミスフィード検出ユニット:関連画像端子へ配線します。センサの光電式ミスフィード検出ユニット:関連画像とOUT端子からはリ レー入力端子へ配線してください。
(使用するリレーは、100mA以下をご使用ください。)
結線方法は上記の方法によりますが、実際のプレス現場でDC電源を得ることは困難です。このフォトマイクロセンサ は、市販のプレスセフティ装置をご利用いただくと簡単に セ ットできます。

●ご使用上の注意点=正しくお使いください=
1.出力側のリレーは必ず100mA以下をご使用ください。
2.高圧線、動力線からはなるべく離してお使いください。誘導を受け誤動作する恐れがあり、破損の原因となります。
3.近くに大きなサージを発生する装置(モータ、熔接機等火花を発生しているもの)がある場合は、サージアブソーバーを発生源に挿入するようご配慮ください。
4.フォトマイクロセンサのため、外乱光の影響を受ける場合があります。極力避けるよう設置してください。
5.フォトマイクロセンサは光で作動していますので発光・受光面は、時々から拭きしてきれいにしてください。
6.フ ォトマイクロセンサ取付のネジはM3.0をご使用いただ き、締めつけ力は 5.5kg・cm以下にしてください。
7.必ずEE-1001コネクタをご使用ください。

光電式ミスフィード検出ユニット:関連画像

〔正常時〕入光時OFF
受光側は発光側からの光を受けOFFの状態です。
光電式ミスフィード検出ユニット:関連画像


〔ミスフィード時〕遮光時ON
材料のミスフィードが発生した場合、スイッチバーがつき上げられ、発光側からの光を遮断し、ONの状態になります。
光電式ミスフィード検出ユニット:関連画像

追加工

追加工価格も数量スライド適用 こちら
光電式ミスフィード検出ユニット:関連画像
