マイクロスイッチ式ミスフィード検出ユニット 穴加工タイプ

マイクロスイッチ式ミスフィード検出ユニット 穴加工タイプ
  • 数量スライド割引
通常単価:
-
通常出荷日:
在庫品1日目~  当日出荷可能商品により当日出荷受付時間が異なります

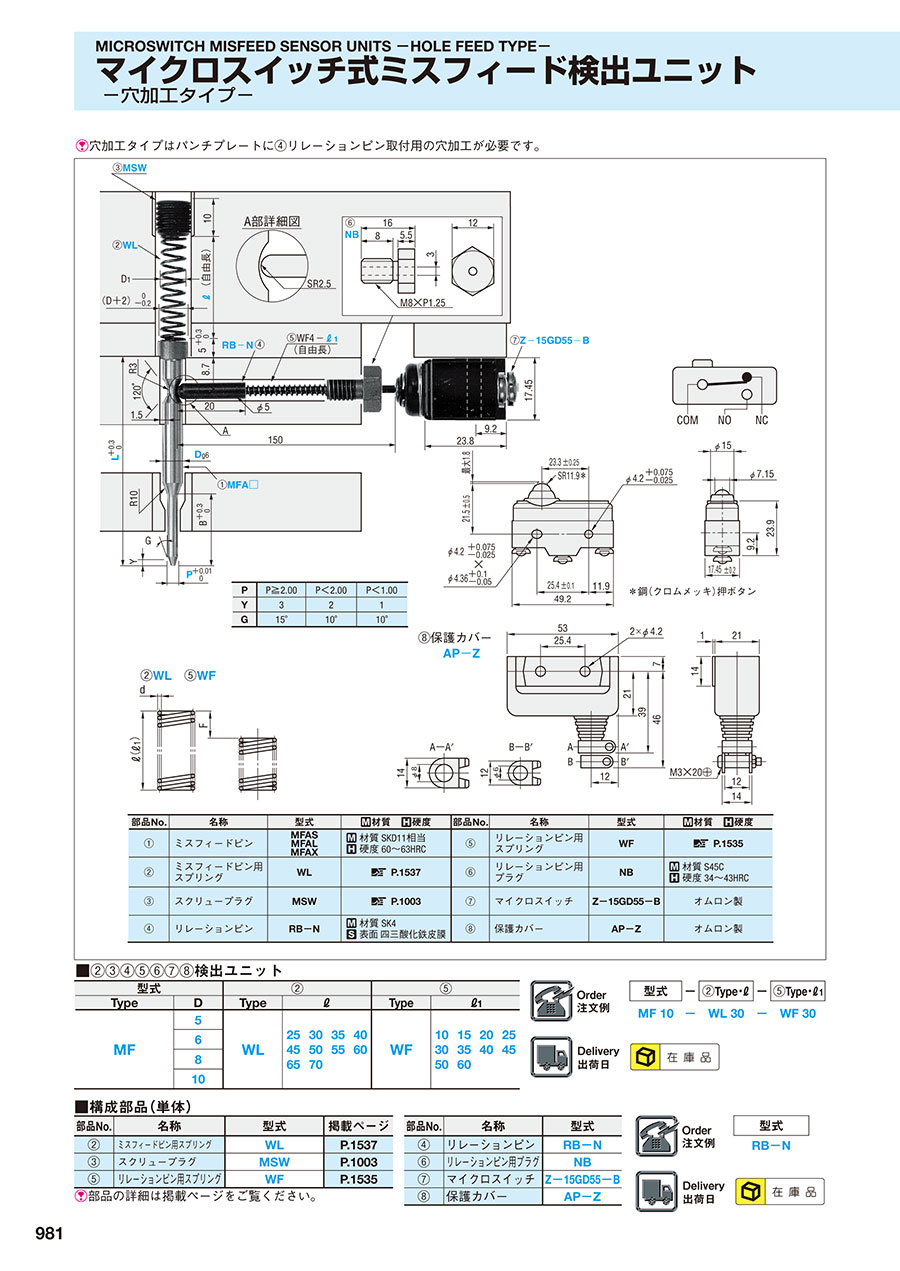

PDFP.981

型番

453 の型番候補があります候補を表示


型番
AP-Z
MF5-WL25-WF10
MF5-WL25-WF15
MF5-WL25-WF20
MF5-WL25-WF25
MF5-WL25-WF30
MF5-WL25-WF35
MF5-WL25-WF40
MF5-WL25-WF45
MF5-WL25-WF50
MF5-WL25-WF60
MF5-WL30-WF10
MF5-WL30-WF15
MF5-WL30-WF20
MF5-WL30-WF25
MF5-WL30-WF30
MF5-WL30-WF35
MF5-WL30-WF40
MF5-WL30-WF45
MF5-WL30-WF50
MF5-WL30-WF60
MF5-WL35-WF10
MF5-WL35-WF15
MF5-WL35-WF20
MF5-WL35-WF25
MF5-WL35-WF30
MF5-WL35-WF35
MF5-WL35-WF40
MF5-WL35-WF45
MF5-WL35-WF50
MF5-WL35-WF60
MF5-WL40-WF10
MF5-WL40-WF15
MF5-WL40-WF20
MF5-WL40-WF25
MF5-WL40-WF30
MF5-WL40-WF35
MF5-WL40-WF40
MF5-WL40-WF45
MF5-WL40-WF50
MF5-WL40-WF60
MF5-WL45-WF10
MF5-WL45-WF15
MF5-WL45-WF20
MF5-WL45-WF25
MF5-WL45-WF30
MF5-WL45-WF35
MF5-WL45-WF40
MF5-WL45-WF45
MF5-WL45-WF50
MF5-WL45-WF60
MF5-WL50-WF10
MF5-WL50-WF15
MF5-WL50-WF20
MF5-WL50-WF25
MF5-WL50-WF30
MF5-WL50-WF35
MF5-WL50-WF40
MF5-WL50-WF45
MF5-WL50-WF50
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS名称 刃先長さ D(外径)
(mm)
スプリングタイプ ℓ(スプリング長さ)
(mm)
スプリングタイプ2 ℓ1(スプリング長さ)
(mm)
T(板厚)
(mm)
LC(L寸法変更)
(mm)
L寸
(mm)
P(先端径)
(mm)
PC(先端径変更)
(mm)

370円

1個あり

在庫品1日目

当日出荷可能

対応保護カバー単品-----------

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL25WF10-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL25WF15-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL25WF20-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL25WF25-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL25WF30-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL25WF35-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL25WF40-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL25WF45-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL25WF50-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL25WF60-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL30WF10-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL30WF15-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL30WF20-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL30WF25-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL30WF30-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL30WF35-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL30WF40-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL30WF45-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL30WF50-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL30WF60-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL35WF10-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL35WF15-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL35WF20-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL35WF25-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL35WF30-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL35WF35-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL35WF40-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL35WF45-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL35WF50-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL35WF60-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL40WF10-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL40WF15-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL40WF20-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL40WF25-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL40WF30-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL40WF35-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL40WF40-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL40WF45-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL40WF50-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL40WF60-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL45WF10-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL45WF15-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL45WF20-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL45WF25-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL45WF30-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL45WF35-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL45WF40-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL45WF45-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL45WF50-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL45WF60-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL50WF10-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL50WF15-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL50WF20-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL50WF25-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL50WF30-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL50WF35-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL50WF40-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL50WF45-----

1,820円

1個あり

在庫品1日目

当日出荷可能

対応検出ユニットセット-5WL50WF50-----

Loading...

価格表


■①ミスフィードピン

B 型式 L P
指定0.01mm単位
¥基準単価 ¥スライド単価
Type D 1~4本 5~9 10~19 20~50
10 MFAS 5 50 60 70 80 90 100   2.00~4.97 1,300 1,230 1,170 1,090
6 50 60 70 80 90 100   2.00~5.97
15 8 50 60 70 80 90 100   3.00~7.97
15 MFAL 5   60 70 80 90 100   2.00~4.97
6   60 70 80 90 100   2.00~5.97
21 8   60 70 80 90 100   3.00~7.97
10   60 70 80 90 100 110 3.00~9.97
27 MFAX 5   60 70 80 90 100   2.00~4.97
6   60 70 80 90 100   2.00~5.97
32 8     70 80 90 100   3.00~7.97
10     70 80 90 100 110 3.00~9.97


■②③④⑤⑥⑦⑧検出ユニット

型式 ¥基準単価 ¥スライド単価
Type D Type Type ℓ1 1~4セット 5~9 10~19 20~50
MF 5 WL
25 30 35 40
45 50 50 60
65 70
WF
10 15 20 25
30 35 40 45
50 60
1,820 1,730 1,640 1,550
6
8
10


■構成部品(単体)

部品No. 名 称 型式 ¥基準単価 ¥スライド単価
1~4本 5~9 10~19 20~50
リレーションピン RB-N 370 350 330 310
リレーションピン用プラグ NB 280 270 250 240
マイクロスイッチ Z-15GD55-B 1,420 1,350 1,270 1,210
保護カバー AP-Z 370 350 330 310



型式 ¥基準単価 ¥スライド単価
Type T 1~4本 5~9 10~19 20~50
MFA 8.2 1,220 1,160 1,090 1,040
11.2
12.1 1,320 1,250 1,190 1,120
14.2
18.2

追加工
