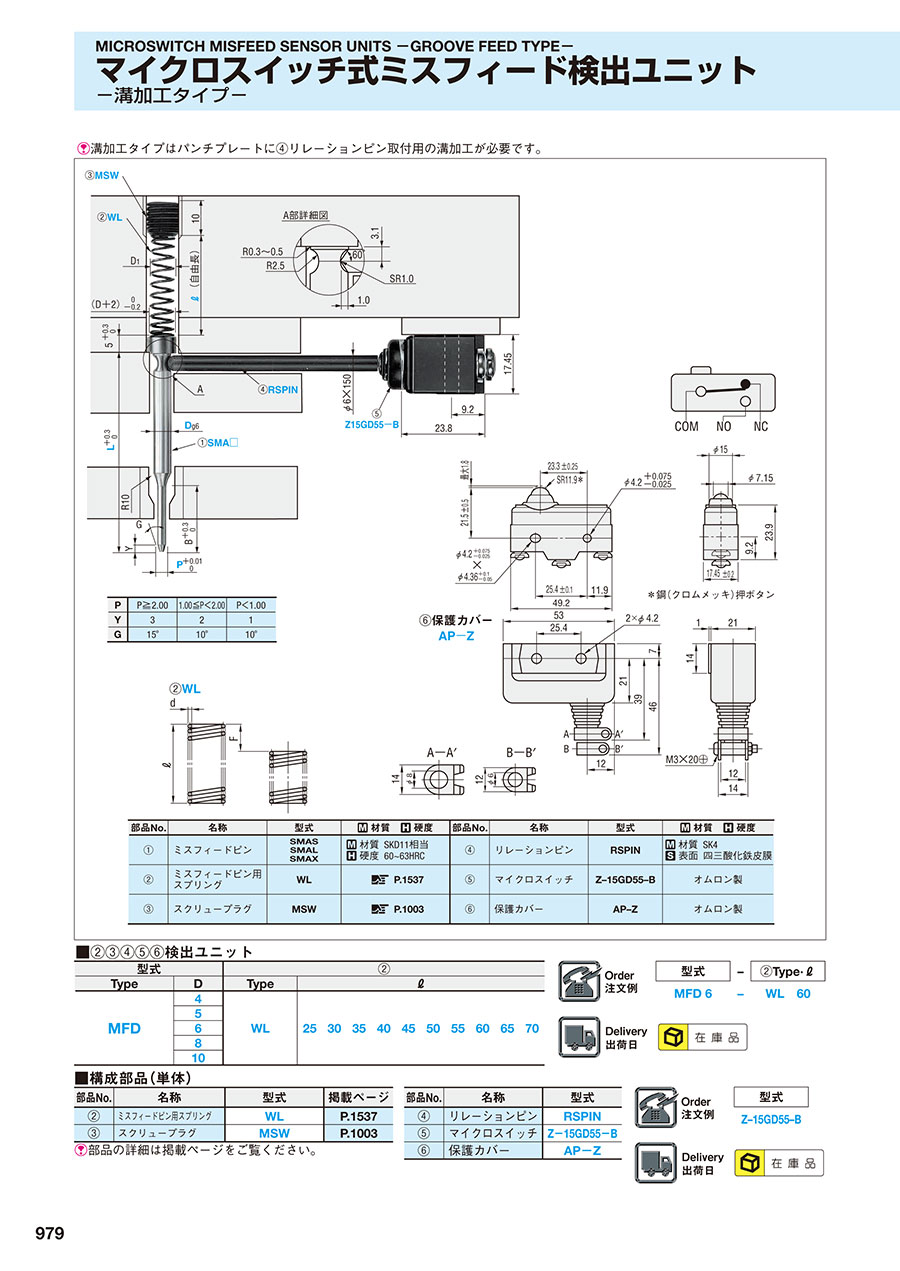

マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプ

PDFP.665

型番

商品を一つに絞り込むとこちらに型番が表示されます

マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプ:関連画像
・材質表
部品No.名 称型式 材質 硬度部品No.名 称型式 材質 硬度
ミスフィードピンSMAS
SMAL
SMAX
材質SKD11相当
硬度60~63HRC
リレーションピンRSPIN 材質 SK4
表面 四三酸化鉄皮膜
ミスフィードピン用
スプリング
WL こちらマイクロスイッチZ-15GD55-Bオムロン製
スクリュープラグMSW こちら保護カバーAP-Zオムロン製
マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプ:関連画像


マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプ:関連画像


②WL
マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプ:関連画像


⑤マイクロスイッチ
マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプ:関連画像


マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプ:関連画像


⑥保護カバー
APーZ
マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプ:関連画像


マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプ:関連画像


溝加工タイプはパンチプレートに④リレーションピン取付用の溝加工が必要です。


マイクロスイッチ取付板

材   質 S45C
表面処理 四三酸化鉄皮膜(Fe3O4)

MFB
マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプ:関連画像
型番
AP-Z
MFB2.6
MFB5.6
MFB8.2
MFB8.6
MFB11.2
MFB12.6
MFB14.2
MFB18.2
MFD4-WL25
MFD4-WL30
MFD4-WL35
MFD4-WL40
MFD4-WL45
MFD4-WL50
MFD4-WL55
MFD4-WL60
MFD4-WL65
MFD4-WL70
MFD5-WL25
MFD5-WL30
MFD5-WL35
MFD5-WL40
MFD5-WL45
MFD5-WL50
MFD5-WL55
MFD5-WL60
MFD5-WL65
MFD5-WL70
MFD6-WL25
MFD6-WL30
MFD6-WL35
MFD6-WL40
MFD6-WL45
MFD6-WL50
MFD6-WL55
MFD6-WL60
MFD6-WL65
MFD6-WL70
MFD8-WL25
MFD8-WL30
MFD8-WL35
MFD8-WL40
MFD8-WL45
MFD8-WL50
MFD8-WL55
MFD8-WL60
MFD8-WL65
MFD8-WL70
MFD10-WL25
MFD10-WL30
MFD10-WL35
MFD10-WL40
MFD10-WL45
MFD10-WL50
MFD10-WL55
MFD10-WL60
MFD10-WL65
MFD10-WL70
RSPIN
型番通常単価スライド値引通常
出荷日
RoHS名称 D(外径)
(mm)
スプリングタイプ ℓ(スプリング長さ)
(mm)
T(板厚)
(mm)

370円

あり 在庫品1日目(当日可能) 対応保護カバー単品----

810円

あり 在庫品1日目(当日可能) 対応マイクロスイッチ取付板---2.6

810円

あり 在庫品1日目(当日可能) 対応マイクロスイッチ取付板---5.6

910円

あり 在庫品1日目(当日可能) 対応マイクロスイッチ取付板---8.2

910円

あり 在庫品1日目(当日可能) 対応マイクロスイッチ取付板---8.6

910円

あり 在庫品1日目(当日可能) 対応マイクロスイッチ取付板---11.2

960円

あり 在庫品1日目(当日可能) 対応マイクロスイッチ取付板---12.6

960円

あり 在庫品1日目(当日可能) 対応マイクロスイッチ取付板---14.2

960円

あり 在庫品1日目(当日可能) 対応マイクロスイッチ取付板---18.2

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット4WL25-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット4WL30-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット4WL35-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット4WL40-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット4WL45-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット4WL50-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット4WL55-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット4WL60-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット4WL65-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット4WL70-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット5WL25-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット5WL30-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット5WL35-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット5WL40-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット5WL45-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット5WL50-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット5WL55-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット5WL60-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット5WL65-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット5WL70-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット6WL25-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット6WL30-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット6WL35-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット6WL40-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット6WL45-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット6WL50-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット6WL55-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット6WL60-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット6WL65-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット6WL70-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット8WL25-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット8WL30-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット8WL35-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット8WL40-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット8WL45-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット8WL50-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット8WL55-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット8WL60-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット8WL65-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット8WL70-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット10WL25-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット10WL30-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット10WL35-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット10WL40-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット10WL45-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット10WL50-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット10WL55-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット10WL60-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット10WL65-

1,620円

あり 在庫品1日目(当日可能) 対応検出ユニットセット10WL70-

420円

あり 在庫品1日目(当日可能) 対応リレーションピン単品----

Loading...

規格表


マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプ:関連画像
・規格表
 WLばね定数 1N/mm {0.1kgf/mm}⑤マイクロスイッチ(Z-15GD55-B)
D4D5D6D8D10
φD16681010
TypedmaxFdmaxFdmaxFdmaxFdmaxF
WL250.65100.65100.75100.9100.910・動作に必要なOF 540g
・もどりの力RF最小 114g
・動作までの動きPT最大 1.8mm
・動作後の動きOT最小 1.6mm
・応差の動きMD最大 0.06mm
・動作位置OP 21.5±0.5mm
使用環境温度:-15~80゜C
300.7120.7120.8120.9120.912
350.7140.7140.8140.9140.914
400.7160.7160.8160.9160.916
450.75180.75180.85181.0181.018
500.75200.75200.85201.0201.020
550.75220.75220.85221.0221.022
600.8240.8240.9241.0241.024
650.8260.8260.9261.1261.126
700.85280.85281.0281.1281.128
③MSWM8×P1.25M10×P1.5M10×P1.5M12×P1.5M14×P1.5
ばね荷重(N)=ばね定数(N/mm)×たわみ量F(mm) {N}=kgf×9.80665

■①ミスフィードピン
B型式LP
指定0.01mm単位
¥基準単価¥スライド単価
TypeD1~4本5~910~1920~50
10SMAS450607080   1.00~3.971,3001,2301,1701,100
55060708090100 2.00~4.97
65060708090100 2.00~5.97
1585060708090100 3.00~7.97
15SMAL4 607080   1.00~3.97
5 60708090100 2.00~4.97
6 60708090100 2.00~5.97
218 60708090100 3.00~7.97
10 607080901001103.00~9.97
21SMAX4 607080   1.20~3.97
275 60708090100 2.00~4.97
6 60708090100 2.00~5.97
328  708090100 3.00~7.97
10  7080901001103.00~9.97
表示数量超えはWOSにてご確認ください。


マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプ:関連画像
■②③④⑤⑥検出ユニット
型式¥基準単価¥スライド単価
TypeDType1~4セット5~910~1920~50
MFD4WL25 30 35 40 45
50 55 60 65 70
1,6201,5401,4601,380
5
6
8
10
表示数量超えはWOSにてご確認ください。


マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプ:関連画像
■構成部品(単体)
部品No.名 称型式¥基準単価¥スライド単価
1~4本5~910~1920~50
リレーションピンRSPIN420400380360
マイクロスイッチZ-15GD55-B1,4201,3501,2701,210
保護カバーAP-Z370350330310
表示数量超えはWOSにてご確認ください。

下記の部品は掲載ページをご覧ください。
部品No.名称型式掲載ページ
ミスフィードピン用スプリングWL こちら
スクリュープラグMSW こちら


マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプ:関連画像
型式¥基準単価¥スライド単価
TypeT1~4本5~910~1920~50
MFB2.6810770720680
5.6
8.2910860820770
8.6
11.2
12.6960910860810
14.2
18.2
表示数量超えはWOSにてご確認ください。

納期

■①ミスフィードピン

1,000円/1本
500円/1本
ストークA早割は1明細行当たり一律300円
ストークAは3本以上で1明細行当たり一律1,350円
ストークA早割対象はミスフィードピンのみとなります。

■②③④⑤⑥検出ユニット
■構成部品(単体)
■マイクロスイッチ取付板


運送所要日数はこちら

使用例

■マイクロスイッチ取付板の厚さ(T)選択基準
● 取付厚板の設定基準は保護カバーの使用を前提とした板厚になります。
マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプ:関連画像


取付板の厚さ(T)=バッキングプレート厚(TB)-7.4
バッキングプレート厚(TB)取付板厚(T)
102.6
135.6
168.6
2012.6
●MFB8.2・11.2・14.2・18.2は側面穴加工タイプ( こちら)の規格です。

追加工

追加工価格も数量スライド適用 こちら
マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプ:関連画像



マイクロスイッチ式ミスフィード検出ユニット 溝加工タイプのレビュー

評価 3.0 平均 3.0 (1件のレビュー) レビューを書く
  • 金型のミスフィード検出として使用2017/06/22
    評価 3.03.00人の方が、「このレビューが参考になった」と投票しています。
    リレーションピンですが、もう少し長い物が欲しい、最低で200mm位まで。
    オプションで長さ追加工が有ればもっと良いが。
