カス上がり対策超硬ブロックダイ 外形フリーストレート

カス上がり対策超硬ブロックダイ 外形フリーストレート

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

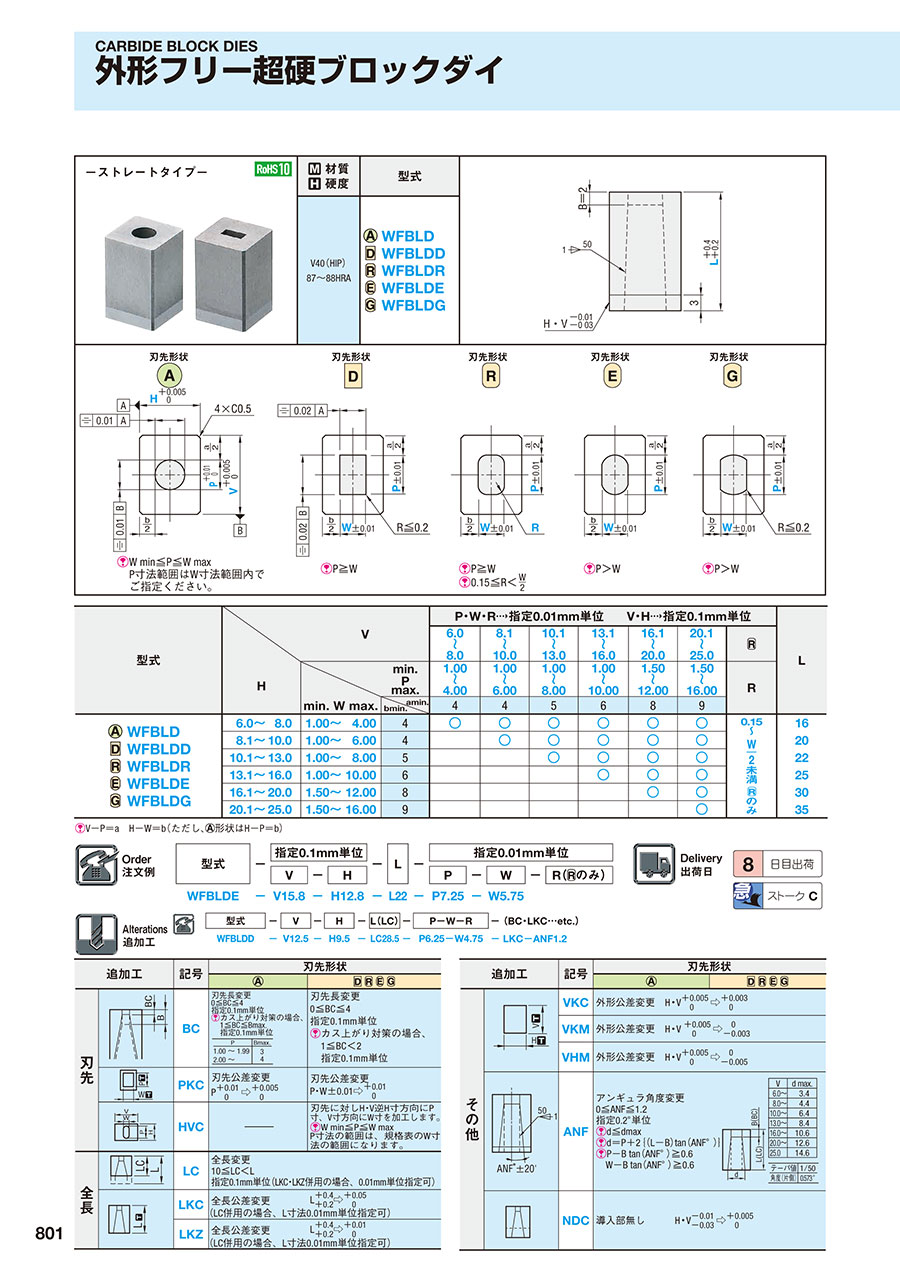

PDFP.655

型番

商品を一つに絞り込むとこちらに型番が表示されます

カス上がり対策超硬ブロックダイ 外形フリーストレート:関連画像
・材質表
材質
硬度
型式
V40(HIP)
87~88HRA
SR-WFBLD
SR-WFBLDD
SR-WFBLDR
SR-WFBLDE
SR-WFBLDG


カス上がり対策超硬ブロックダイ 外形フリーストレート:関連画像


カス上がり対策超硬ブロックダイ 外形フリーストレート:関連画像


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~45~910~1415~2021~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
SR-WFBLD-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WFBLD-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WFBLDD-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WFBLDD-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WFBLDE-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WFBLDE-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WFBLDG-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WFBLDG-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WFBLDR-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]-R[0.15-7.99/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WFBLDR-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]-R[0.15-7.99/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 V(外形)
(mm)
H(外形)
(mm)
C(クリアランス)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
MT(被加工材板厚)
(mm)
P(刃先寸法)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)

-

8日目 対応A6 ~ 256 ~ 250.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 16--

-

8日目 対応A6 ~ 256 ~ 250.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 16--

-

8日目 対応D6 ~ 256 ~ 250.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 16-1 ~ 16

-

8日目 対応D6 ~ 256 ~ 250.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 16-1 ~ 16

-

8日目 対応E6 ~ 256 ~ 250.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 16-1 ~ 16

-

8日目 対応E6 ~ 256 ~ 250.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 16-1 ~ 16

-

8日目 対応G6 ~ 256 ~ 250.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 16-1 ~ 16

-

8日目 対応G6 ~ 256 ~ 250.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 16-1 ~ 16

-

8日目 対応R6 ~ 256 ~ 250.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 160.15 ~ 7.991 ~ 16

-

8日目 対応R6 ~ 256 ~ 250.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 160.15 ~ 7.991 ~ 16

Loading...

  1. 1

規格表


カス上がり対策超硬ブロックダイ 外形フリーストレート:関連画像

・規格表
型式Hmin. W max.bmin.VLMT
(被加工材板厚)
C
(クリアランス)
6.0~ 8.08.1~ 10.010.1~ 13.013.1~ 16.016.1~ 20.020.1~ 25.0
min.Pmax.R
1.00~ 4.001.00~ 6.001.00~ 8.001.00~ 10.001.50~ 12.001.50~ 16.00
amin.0.01mm単位0.005mm単位
445689
SR-WFBLD
SR-WFBLDD
SR-WFBLDR
SR-WFBLDE
SR-WFBLDG
6.0~8.01.00~4.0040.15

W
/
2




16
20
22
25
30
35
MT≧0.15
被加工材板厚は、
0.15mm以上より
ご指定頂けます。
C≧0.010
クリアランスは、
0.010mm以上より
ご指定頂けます。
カス上がり対策超硬ブロックダイ 外形フリーストレート:関連画像
8.1~10.01.00~6.004
10.1~13.01.00~8.005
13.1~16.01.00~10.006
16.1~20.01.50~12.008
20.1~25.01.50~16.009
V-P=a H-W=b(ただし、形状はH-P=b) P・W・R→指定0.01mm単位 V・H→指定0.1mm単位 引張強度1177N/mm2(120kgf/mm2)までの被加工材のみに適用可能です。
被加工材板厚及びクリアランスは、カス上がり対策の加工データとして使用するものです。刃先寸法(P・W・R)はダイの仕上寸法にてご指定ください。

納期


2,000円/1本
3本以上で1明細行当たり一律5,400円

運送所要日数はこちら

価格表


■外形フリー・カス上がり対策ブロックダイ 基準単価
型式HV
6.0~8.08.1~10.010.1~13.013.1~16.016.1~20.020.1~25.0
SR-WFBLD6.0~8.0
18,460
20,650
23,060
23,250
23,730
24,160
8.1~10.0
-
22,950
25,360
25,550
25,910
26,110
10.1~13.0
-
-
28,080
28,080
28,380
28,410
13.1~16.0
-
-
-
30,560
30,710
30,710
16.1~20.0
-
-
-
-
33,240
33,240
20.1~25.0
-
-
-
-
-
37,090
SR-WFBLDD
SR-WFBLDR
SR-WFBLDE
SR-WFBLDG
6.0~8.0
20,490
22,860
25,560
25,710
26,180
26,670
8.1~10.0
-
25,490
28,240
28,240
28,600
28,960
10.1~13.0
-
-
31,100
31,100
31,360
31,440
13.1~16.0
-
-
-
33,910
34,060
34,060
16.1~20.0
-
-
-
-
36,890
36,890
20.1~25.0
-
-
-
-
-
41,150

追加工

追加工価格も数量スライド適用 こちら

カス上がり対策超硬ブロックダイ 外形フリーストレート:関連画像


基本情報

外形状 ストレート 材質 超硬V40(HIP)

カス上がり対策超硬ブロックダイ 外形フリーストレートのレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
