カス上がり対策超硬ブロックダイ -ストレートタイプ-

カス上がり対策超硬ブロックダイ -ストレートタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.653

型番

商品を一つに絞り込むとこちらに型番が表示されます

カス上がり対策超硬ブロックダイ -ストレートタイプ-:関連画像
・材質表
材質
硬度
型式
V40(HIP)
87~88HRA
SR-WBLD
SR-WBLDD
SR-WBLDR
SR-WBLDE
SR-WBLDG

カス上がり対策超硬ブロックダイ -ストレートタイプ-:関連画像

数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~45~910~1415~2021~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。
型番
SR-WBLD0606-[16,​20,​22,​25,​30,​35]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD0606-LC[10-34.9/0.1]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD0806-[16,​20,​22,​25,​30,​35]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD0806-LC[10-34.9/0.1]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD0808-[16,​20,​22,​25,​30,​35]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD0808-LC[10-34.9/0.1]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1006-[16,​20,​22,​25,​30,​35]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1006-LC[10-34.9/0.1]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1008-[16,​20,​22,​25,​30,​35]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1008-LC[10-34.9/0.1]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1010-[16,​20,​22,​25,​30,​35]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1010-LC[10-34.9/0.1]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1306-[16,​20,​22,​25,​30,​35]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1306-LC[10-34.9/0.1]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1308-[16,​20,​22,​25,​30,​35]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1308-LC[10-34.9/0.1]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1310-[16,​20,​22,​25,​30,​35]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1310-LC[10-34.9/0.1]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1313-[16,​20,​22,​25,​30,​35]-P[1-8/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1313-LC[10-34.9/0.1]-P[1-8/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1606-[16,​20,​22,​25,​30,​35]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1606-LC[10-34.9/0.1]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1608-[16,​20,​22,​25,​30,​35]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1608-LC[10-34.9/0.1]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1610-[16,​20,​22,​25,​30,​35]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1610-LC[10-34.9/0.1]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1613-[16,​20,​22,​25,​30,​35]-P[1-8/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1613-LC[10-34.9/0.1]-P[1-8/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1616-[16,​20,​22,​25,​30,​35]-P[1-10/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD1616-LC[10-34.9/0.1]-P[1-10/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2006-[16,​20,​22,​25,​30,​35]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2006-LC[10-34.9/0.1]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2008-[16,​20,​22,​25,​30,​35]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2008-LC[10-34.9/0.1]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2010-[16,​20,​22,​25,​30,​35]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2010-LC[10-34.9/0.1]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2013-[16,​20,​22,​25,​30,​35]-P[1-8/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2013-LC[10-34.9/0.1]-P[1-8/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2016-[16,​20,​22,​25,​30,​35]-P[1-10/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2016-LC[10-34.9/0.1]-P[1-10/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2020-[16,​20,​22,​25,​30,​35]-P[1.5-12/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2020-LC[10-34.9/0.1]-P[1.5-12/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2506-[16,​20,​22,​25,​30,​35]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2506-LC[10-34.9/0.1]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2508-[16,​20,​22,​25,​30,​35]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2508-LC[10-34.9/0.1]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2510-[16,​20,​22,​25,​30,​35]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2510-LC[10-34.9/0.1]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2513-[16,​20,​22,​25,​30,​35]-P[1-8/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2513-LC[10-34.9/0.1]-P[1-8/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2516-[16,​20,​22,​25,​30,​35]-P[1-10/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2516-LC[10-34.9/0.1]-P[1-10/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2520-[16,​20,​22,​25,​30,​35]-P[1.5-12/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2520-LC[10-34.9/0.1]-P[1.5-12/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2525-[16,​20,​22,​25,​30,​35]-P[1.5-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLD2525-LC[10-34.9/0.1]-P[1.5-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLDD0606-[16,​20,​22,​25,​30,​35]-P[1-3/0.01]-W[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLDD0606-LC[10-34.9/0.1]-P[1-3/0.01]-W[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLDD0806-[16,​20,​22,​25,​30,​35]-P[1-4/0.01]-W[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
SR-WBLDD0806-LC[10-34.9/0.1]-P[1-4/0.01]-W[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.6/0.005]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 V(外形)
(mm)
H(外形)
(mm)
C(クリアランス)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
MT(被加工材板厚)
(mm)
P(刃先寸法)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)

-

8日目 対応A660.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 3--

-

8日目 対応A660.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 3--

-

8日目 対応A860.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 3--

-

8日目 対応A860.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 3--

-

8日目 対応A880.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 4--

-

8日目 対応A880.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 4--

-

8日目 対応A1060.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 3--

-

8日目 対応A1060.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 3--

-

8日目 対応A1080.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 4--

-

8日目 対応A1080.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 4--

-

8日目 対応A10100.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 6--

-

8日目 対応A10100.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 6--

-

8日目 対応A1360.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 3--

-

8日目 対応A1360.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 3--

-

8日目 対応A1380.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 4--

-

8日目 対応A1380.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 4--

-

8日目 対応A13100.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 6--

-

8日目 対応A13100.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 6--

-

8日目 対応A13130.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 8--

-

8日目 対応A13130.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 8--

-

8日目 対応A1660.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 3--

-

8日目 対応A1660.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 3--

-

8日目 対応A1680.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 4--

-

8日目 対応A1680.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 4--

-

8日目 対応A16100.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 6--

-

8日目 対応A16100.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 6--

-

8日目 対応A16130.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 8--

-

8日目 対応A16130.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 8--

-

8日目 対応A16160.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 10--

-

8日目 対応A16160.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 10--

-

8日目 対応A2060.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 3--

-

8日目 対応A2060.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 3--

-

8日目 対応A2080.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 4--

-

8日目 対応A2080.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 4--

-

8日目 対応A20100.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 6--

-

8日目 対応A20100.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 6--

-

8日目 対応A20130.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 8--

-

8日目 対応A20130.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 8--

-

8日目 対応A20160.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 10--

-

8日目 対応A20160.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 10--

-

8日目 対応A20200.01 ~ 1.616 ~ 35-0.15 ~ 81.5 ~ 12--

-

8日目 対応A20200.01 ~ 1.6-10 ~ 34.90.15 ~ 81.5 ~ 12--

-

8日目 対応A2560.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 3--

-

8日目 対応A2560.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 3--

-

8日目 対応A2580.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 4--

-

8日目 対応A2580.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 4--

-

8日目 対応A25100.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 6--

-

8日目 対応A25100.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 6--

-

8日目 対応A25130.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 8--

-

8日目 対応A25130.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 8--

-

8日目 対応A25160.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 10--

-

8日目 対応A25160.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 10--

-

8日目 対応A25200.01 ~ 1.616 ~ 35-0.15 ~ 81.5 ~ 12--

-

8日目 対応A25200.01 ~ 1.6-10 ~ 34.90.15 ~ 81.5 ~ 12--

-

8日目 対応A25250.01 ~ 1.616 ~ 35-0.15 ~ 81.5 ~ 16--

-

8日目 対応A25250.01 ~ 1.6-10 ~ 34.90.15 ~ 81.5 ~ 16--

-

8日目 対応D660.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 3-1 ~ 3

-

8日目 対応D660.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 3-1 ~ 3

-

8日目 対応D860.01 ~ 1.616 ~ 35-0.15 ~ 81 ~ 4-1 ~ 3

-

8日目 対応D860.01 ~ 1.6-10 ~ 34.90.15 ~ 81 ~ 4-1 ~ 3

Loading...

規格表


カス上がり対策超硬ブロックダイ -ストレートタイプ-:関連画像
・規格表
型式Hmin.W max.VLMT
(被加工材板厚)
C
(クリアランス)
681013162025
min.P max.
1.00~3.001.00~4.001.00~6.001.00~8.001.00~10.001.50~12.001.50~16.00R
指定0.01mm指定0.005mm
ストレートタイプ
SR-WBLD
SR-WBLDD
SR-WBLDR
SR-WBLDE
SR-WBLDG
61.00~3.000.15

W
/
2




16
20
22
25
30
35
MT≧0.15
被加工材板厚は、0.15mm以上よりご指定頂けます。
C≧0.010
クリアランスは、0.010mm以上よりご指定頂けます。
カス上がり対策超硬ブロックダイ -ストレートタイプ-:関連画像
81.00~4.00
101.00~6.00
131.00~8.00
161.00~10.00
201.50~12.00
251.50~16.00
P・W・R→指定0.01mm単位引張強度1177N/mm2(120kgf/mm2)までの被加工材のみに適用可能です。
被加工材板厚及びクリアランスは、カス上がり対策の加工データとして使用するものです。刃先寸法(P・W・R)はダイの仕上寸法にてご指定ください。

納期


2,000円/1本
3本以上で1明細行当たり一律5,400円

運送所要日数はこちら

価格表


■ストレートタイプ 基準単価
型式HV
681013162025
SR-WBLD611,89012,97014,89016,95017,33017,61018,290
814,23016,21018,39018,77018,99019,710
1018,25020,55020,81020,97021,510
1322,99023,09023,19023,570
1625,37025,41025,670
2027,81028,010
2531,610
SR-WBLDD
SR-WBLDR
SR-WBLDE
SR-WBLDG
613,21014,37016,57018,91019,21019,59020,390
815,85017,97020,53020,87021,15021,790
1020,29022,93023,05023,31023,870
1325,47025,57025,83026,210
1628,15028,29028,550
2030,93031,090
2535,150

仕様・概要

カス上がり対策超硬ブロックダイ -ストレートタイプ-:関連画像

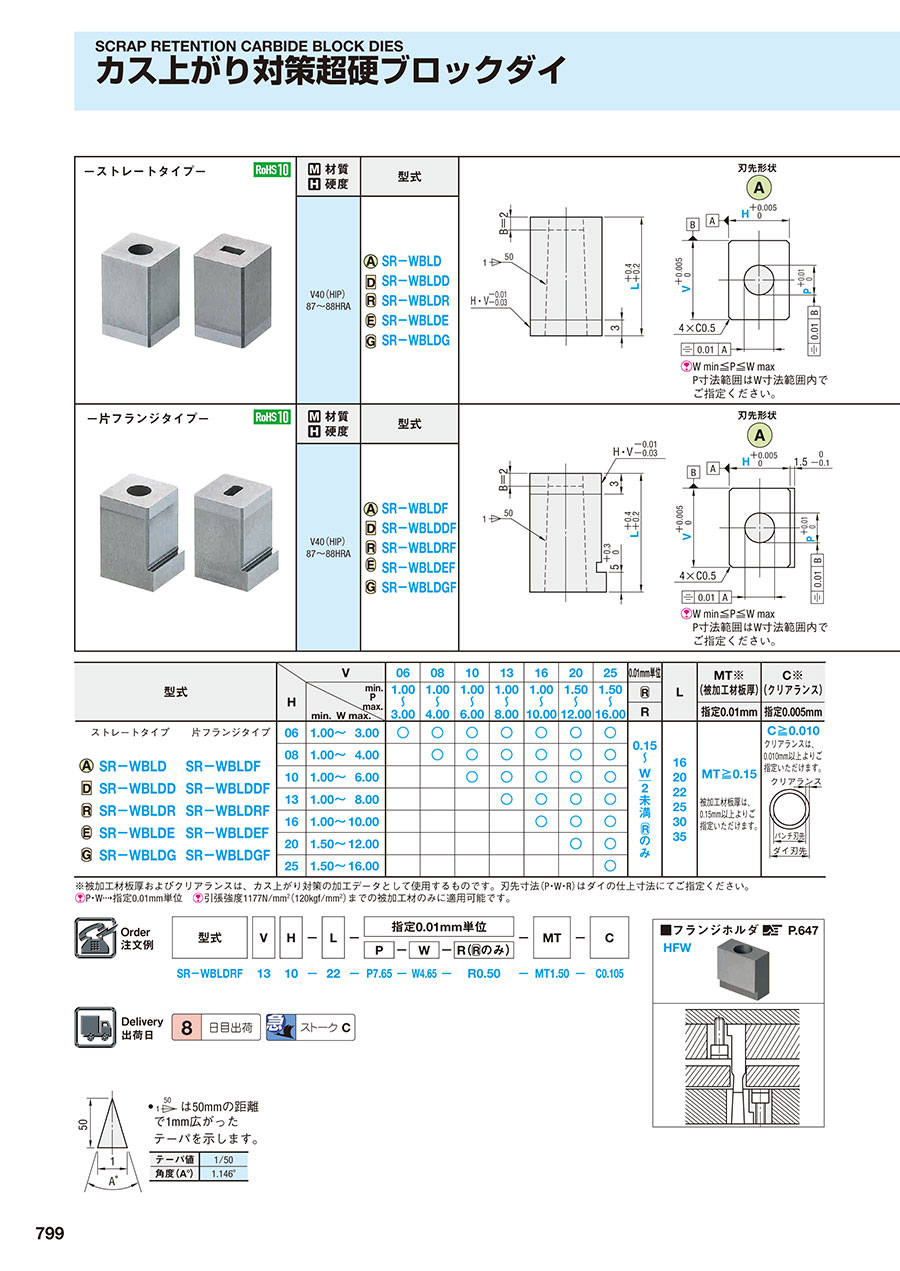

カス上がり対策超硬ブロックダイ -ストレートタイプ-:関連画像は50mmの距離で1mm広がったテーパを示します。
テーパ値1/50
角度(A°)1.146°

追加工

追加工価格も数量スライド適用 こちら

カス上がり対策超硬ブロックダイ -ストレートタイプ-:関連画像


基本情報

外形状 ストレート 材質 超硬V40(HIP)

カス上がり対策超硬ブロックダイ -ストレートタイプ-のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
