超硬ブロックパンチ ストレート

超硬ブロックパンチ ストレート

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.633

型番

商品を一つに絞り込むとこちらに型番が表示されます

超硬ブロックパンチ ストレート:関連画像

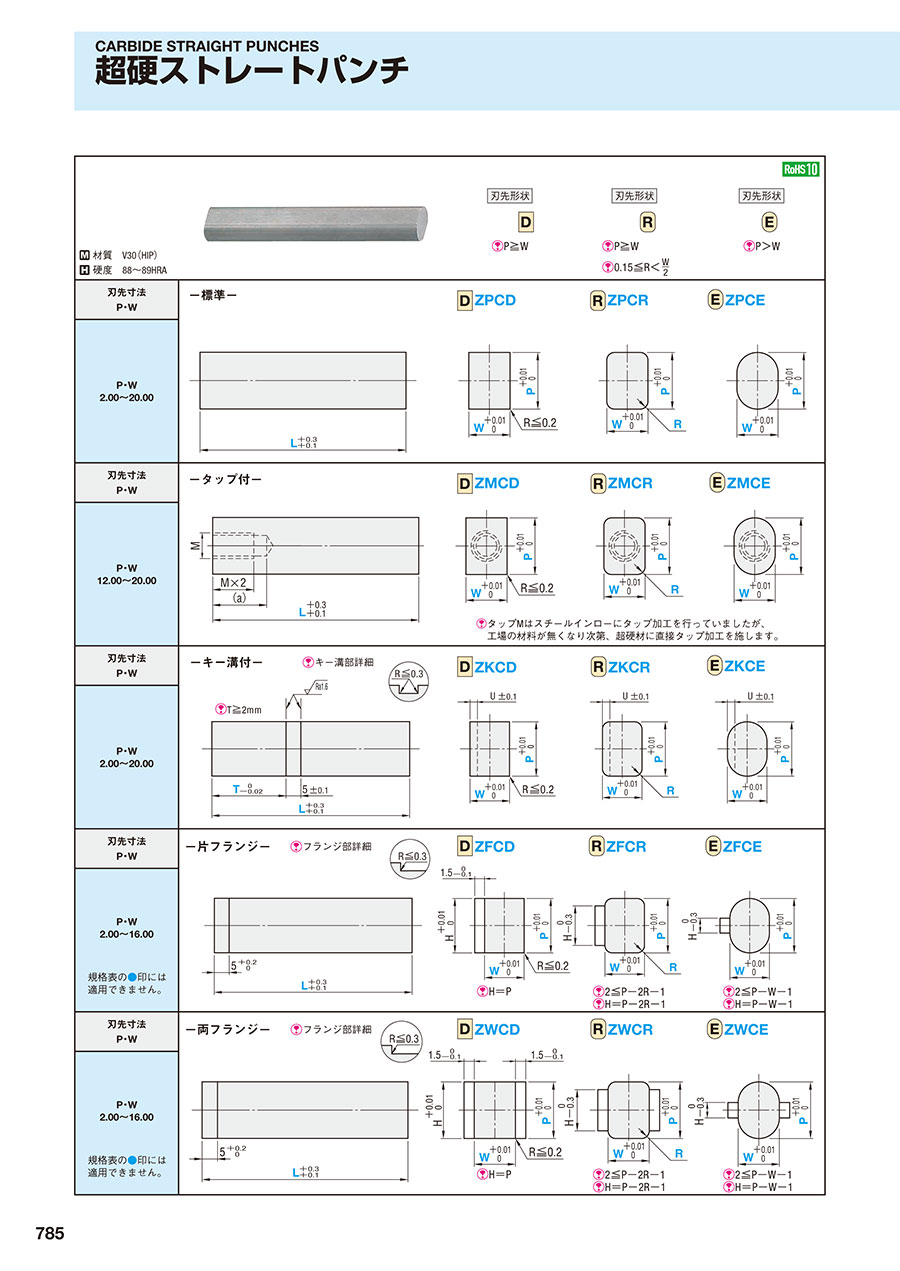

・材質表
●刃先加工限度
超硬ブロックパンチ ストレート:関連画像
材質
硬度
刃先寸法
P・W
-ノーマル-
超硬ブロックパンチ ストレート:関連画像
V30(HIP)
88~89HRA
P・W
2.00~20.00
材質
硬度
刃先寸法
P・W
-タップ付-
超硬ブロックパンチ ストレート:関連画像
V30(HIP)
88~89HRA
P・W
12.00~20.00
材質
硬度
刃先寸法
P・W
-キー溝付-
超硬ブロックパンチ ストレート:関連画像
V30(HIP)
88~89HRA
P・W
2.00~20.00
材質
硬度
刃先寸法
P・W
-片フランジ-
超硬ブロックパンチ ストレート:関連画像
V30(HIP)
88~89HRA
P・W
2.00~16.00
規格表の
には適用でき
ません。
材質
硬度
刃先寸法
P・W
-両フランジ-
超硬ブロックパンチ ストレート:関連画像
V30(HIP)
88~89HRA
P・W
2.00~16.00
規格表の
には適用でき
ません。




数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~45~910~1415~2021~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
ZFCD-[40-70/10]-P[2-16/0.01]-W[2-16/0.01]-F[0,​90]
ZFCD-LC[20-69.9/0.1]-P[2-16/0.01]-W[2-16/0.01]-F[0,​90]
ZFCE-[40-70/10]-P[2-16/0.01]-W[2-16/0.01]-F0
ZFCE-LC[20-69.9/0.1]-P[2-16/0.01]-W[2-16/0.01]-F0
ZFCR-[40-70/10]-P[2-16/0.01]-W[2-16/0.01]-R[0.15-9.99/0.01]-F[0,​90]
ZFCR-LC[20-69.9/0.1]-P[2-16/0.01]-W[2-16/0.01]-R[0.15-9.99/0.01]-F[0,​90]
ZKCD-[40-70/10]-P[2-20/0.01]-W[2-20/0.01]-T[2-65/0.1]-K[0,​90]
ZKCD-LC[20-69.9/0.1]-P[2-20/0.01]-W[2-20/0.01]-T[2-65/0.1]-K[0,​90]
ZKCE-[40-70/10]-P[2-20/0.01]-W[2-20/0.01]-T[2-65/0.1]-K[0,​90]
ZKCE-LC[20-69.9/0.1]-P[2-20/0.01]-W[2-20/0.01]-T[2-65/0.1]-K[0,​90]
ZKCR-[40-70/10]-P[2-20/0.01]-W[2-20/0.01]-R[0.15-10/0.01]-T[2-65/0.1]-K[0,​90]
ZKCR-LC[20-69.9/0.1]-P[2-20/0.01]-W[2-20/0.01]-R[0.15-10/0.01]-T[2-65/0.1]-K[0,​90]
ZMCD-[40-70/10]-P[12-20/0.01]-W[12-20/0.01]
ZMCD-LC[20-69.9/0.1]-P[12-20/0.01]-W[12-20/0.01]
ZMCE-[40-70/10]-P[12-20/0.01]-W[12-20/0.01]
ZMCE-LC[20-69.9/0.1]-P[12-20/0.01]-W[12-20/0.01]
ZMCR-[40-70/10]-P[12-20/0.01]-W[12-20/0.01]-R[0.15-10/0.01]
ZMCR-LC[20-69.9/0.1]-P[12-20/0.01]-W[12-20/0.01]-R[0.15-10/0.01]
ZPCD-[40-70/10]-P[2-20/0.01]-W[2-20/0.01]
ZPCD-LC[20-69.9/0.1]-P[2-20/0.01]-W[2-20/0.01]
ZPCE-[40-70/10]-P[2-20/0.01]-W[2-20/0.01]
ZPCE-LC[20-69.9/0.1]-P[2-20/0.01]-W[2-20/0.01]
ZPCR-[40-70/10]-P[2-20/0.01]-W[2-20/0.01]-R[0.15-10/0.01]
ZPCR-LC[20-69.9/0.1]-P[2-20/0.01]-W[2-20/0.01]-R[0.15-10/0.01]
ZWCD-[40-70/10]-P[2-16/0.01]-W[2-16/0.01]-WF[0,​90]
ZWCD-LC[20-69.9/0.1]-P[2-16/0.01]-W[2-16/0.01]-WF[0,​90]
ZWCE-[40-70/10]-P[2-16/0.01]-W[2-16/0.01]-WF0
ZWCE-LC[20-69.9/0.1]-P[2-16/0.01]-W[2-16/0.01]-WF0
ZWCR-[40-70/10]-P[2-16/0.01]-W[2-16/0.01]-R[0.15-9.99/0.01]-WF[0,​90]
ZWCR-LC[20-69.9/0.1]-P[2-16/0.01]-W[2-16/0.01]-R[0.15-9.99/0.01]-WF[0,​90]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 シャンク(取付部)形状 L(全長)
(mm)
K(キー溝位置指定)
(°)
LC(全長変更)
(mm)
P(刃先寸法)
(mm)
R(刃先コーナーR)
(mm)
T(キー溝位置)
(mm)
W(刃先寸法)
(mm)
F WF

-

5日目 対応D片フランジ40 ~ 70--2 ~ 16--2 ~ 160 ~ 90-

-

5日目 対応D片フランジ--20 ~ 69.92 ~ 16--2 ~ 160 ~ 90-

-

5日目 対応E片フランジ40 ~ 70--2 ~ 16--2 ~ 160-

-

5日目 対応E片フランジ--20 ~ 69.92 ~ 16--2 ~ 160-

-

5日目 対応R片フランジ40 ~ 70--2 ~ 160.15 ~ 9.99-2 ~ 160 ~ 90-

-

5日目 対応R片フランジ--20 ~ 69.92 ~ 160.15 ~ 9.99-2 ~ 160 ~ 90-

-

5日目 対応Dキー溝付40 ~ 700 ~ 90-2 ~ 20-2 ~ 652 ~ 20--

-

5日目 対応Dキー溝付-0 ~ 9020 ~ 69.92 ~ 20-2 ~ 652 ~ 20--

-

5日目 対応Eキー溝付40 ~ 700 ~ 90-2 ~ 20-2 ~ 652 ~ 20--

-

5日目 対応Eキー溝付-0 ~ 9020 ~ 69.92 ~ 20-2 ~ 652 ~ 20--

-

5日目 対応Rキー溝付40 ~ 700 ~ 90-2 ~ 200.15 ~ 102 ~ 652 ~ 20--

-

5日目 対応Rキー溝付-0 ~ 9020 ~ 69.92 ~ 200.15 ~ 102 ~ 652 ~ 20--

-

5日目 対応Dタップ付40 ~ 70--12 ~ 20--12 ~ 20--

-

5日目 対応Dタップ付--20 ~ 69.912 ~ 20--12 ~ 20--

-

5日目 対応Eタップ付40 ~ 70--12 ~ 20--12 ~ 20--

-

5日目 対応Eタップ付--20 ~ 69.912 ~ 20--12 ~ 20--

-

5日目 対応Rタップ付40 ~ 70--12 ~ 200.15 ~ 10-12 ~ 20--

-

5日目 対応Rタップ付--20 ~ 69.912 ~ 200.15 ~ 10-12 ~ 20--

-

5日目 対応D標準40 ~ 70--2 ~ 20--2 ~ 20--

-

5日目 対応D標準--20 ~ 69.92 ~ 20--2 ~ 20--

-

5日目 対応E標準40 ~ 70--2 ~ 20--2 ~ 20--

-

5日目 対応E標準--20 ~ 69.92 ~ 20--2 ~ 20--

-

5日目 対応R標準40 ~ 70--2 ~ 200.15 ~ 10-2 ~ 20--

-

5日目 対応R標準--20 ~ 69.92 ~ 200.15 ~ 10-2 ~ 20--

-

5日目 対応D両フランジ40 ~ 70--2 ~ 16--2 ~ 16-0 ~ 90

-

5日目 対応D両フランジ--20 ~ 69.92 ~ 16--2 ~ 16-0 ~ 90

-

5日目 対応E両フランジ40 ~ 70--2 ~ 16--2 ~ 16-0

-

5日目 対応E両フランジ--20 ~ 69.92 ~ 16--2 ~ 16-0

-

5日目 対応R両フランジ40 ~ 70--2 ~ 160.15 ~ 9.99-2 ~ 16-0 ~ 90

-

5日目 対応R両フランジ--20 ~ 69.92 ~ 160.15 ~ 9.99-2 ~ 16-0 ~ 90

Loading...

  1. 1

規格表


超硬ブロックパンチ ストレート:関連画像
型番指定順序の詳しい説明はこちら
・規格表
型式LWP0.1mmU
TypeShape
刃先形状
2.00~5.005.01~10.0010.01~16.0016.01~20.00T
ZPC
ZKC
ZFC
ZWC




40
50
60
70
2.00~3.00 T≧21.0
3.01~4.00
4.01~5.00
5.01~6.00
6.01~8.00 1.5
8.01~10.00
10.01~16.00
16.01~20.00

型式LWPM(a)
TypeShape
刃先形状
12.00~16.0016.01~20.00
ZMC

40
50
60
70
12.00~13.00820
13.01~16.00
16.01~20.00

■キー溝位置指定
超硬ブロックパンチ ストレート:関連画像


■フランジ位置指定
超硬ブロックパンチ ストレート:関連画像


はF0・WF0のみ指定可
F90・WF90の場合、H寸法は次の寸法になります。
: 2≦W     H=W
: 2≦W-2R-1  H=W-2R-1

フランジタイプ(片フランジ・両フランジ)の形状は、フランジ側に片側0.5のストレート部ができます。
超硬ブロックパンチ ストレート:関連画像

納期



運送所要日数はこちら

価格表


■ノーマルタイプ 基準単価
型式WP
2.002.993.003.994.004.995.005.996.007.998.009.9910.0012.9913.0015.9916.0020.00
ZPCD2.002.993,0203,0203,3102,9003,0303,2203,3903,560

(3,560)

3.003.993,1102,7003,0103,1503,3003,5903,8104,100
4.004.992,8003,1103,2803,4603,8004,0504,400
5.005.993,2203,4203,6204,0104,3104,700
6.007.993,7504,0104,4004,8005,310
8.009.994,3404,8105,3005,930
10.0012.995,5606,1706,990
13.0015.996,9207,920
16.0020.009,140
ZPCR2.002.996,2706,2706,2706,8306,9507,1407,3307,510

(7,510)

3.003.996,3605,6606,9307,0807,2407,5507,7908,090
4.004.995,7407,0307,2207,4107,7608,0408,410
5.005.997,1607,3707,5807,9908,3108,730
6.007.997,7107,9608,4108,8409,400
8.009.998,3408,8509,37010,050
10.0012.999,65010,31011,180
13.0015.9911,06012,160
16.0020.0013,460
ZPCE2.002.996,2506,2807,2506,8306,9507,1407,3307,510

(7,510)

3.003.997,2705,7806,9307,0807,2407,5507,7808,090
4.004.995,8607,0307,2107,4108,0708,0708,410
5.005.997,1607,3607,5807,9908,3108,730
6.007.997,7108,0008,4108,8309,400
8.009.998,3408,8509,36010,050
10.0012.999,65010,31011,180
13.0015.9911,09012,160
16.0020.0013,470
P16.00のみ可

■タップ付タイプ 基準単価
型式WP
12.0012.9913.0015.9916.0020.00
ZMCD12.0012.997,3007,9608,820
13.0015.998,7409,810
16.0020.0011,120
ZMCR12.0012.9911,02011,67012,530
13.0015.9912,46013,520
16.0020.0014,830
ZMCE12.0012.9911,02011,67012,530
13.0015.9912,46013,520
16.0020.0014,830

■キー溝付タイプ 基準単価
型式WP
2.002.993.003.994.004.995.005.996.007.998.009.9910.0012.9913.0015.9916.0020.00
ZKCD2.002.993,8003,8303,9003,4903,6103,7903,9704,140

(4,140)

3.003.993,9103,2803,5903,7303,8804,1704,3904,680
4.004.993,3803,7003,8704,0404,3704,6304,980
5.005.993,8604,0004,2004,5904,8905,280
6.007.994,3304,5904,9805,3805,900
8.009.994,9205,3905,8706,510
10.0012.996,1406,7607,570
13.0015.997,4908,500
16.0020.009,720
ZKCR2.002.996,8506,8506,8507,4407,5707,7607,9508,130

(8,130)

3.003.996,9006,2407,5507,7007,8608,1708,4008,710
4.004.996,3207,6507,8408,0308,3808,6609,030
5.005.997,7807,9908,2008,6108,9309,350
6.007.998,3308,6109,0509,45010,010
8.009.998,9609,4709,98010,670
10.0012.9910,27010,93011,800
13.0015.9911,71012,780
16.0020.0014,080
ZKCE2.002.996,7906,8306,8907,4407,5707,7607,9508,130

(8,130)

3.003.996,9006,3206,6107,7007,8608,1708,4008,700
4.004.996,4107,6507,8408,0308,3808,6609,030
5.005.997,7807,9908,2008,6108,9309,350
6.007.998,3308,6109,0309,38010,010
8.009.998,9609,4709,95010,670
10.0012.9910,29010,93011,800
13.0015.9911,71012,780
16.0020.0014,080
P16.00のみ可

■片フランジタイプ 基準単価
型式WP
2.002.993.003.994.004.995.005.996.007.998.009.9910.0012.9913.0016.00
ZFCD2.002.993,7303,7304,0103,6203,7403,9204,0904,260
3.003.993,8103,4203,7203,8604,0004,2904,500
4.004.993,5103,8103,9904,1604,4804,730
5.005.993,9304,1204,3104,6804,980
6.007.994,4404,6905,0705,450
8.009.995,0105,4705,940
10.0012.996,1906,790
13.0016.007,510
ZFCR2.002.996,8806,8806,8807,4207,5407,7307,9108,090
3.003.996,9706,2807,5207,6707,8208,1208,350
4.004.996,3707,6207,8007,9908,3308,600
5.005.997,7407,9408,1508,5408,860
6.007.998,2808,5208,9609,370
8.009.998,8909,3809,890
10.0012.9910,16010,800
13.0016.0011,530
ZFCE2.002.997,4207,5407,7307,9108,090
3.003.997,6707,8208,1208,340
4.004.997,7907,9808,6308,630
5.005.998,1508,5408,860
6.007.998,5508,9609,360
8.009.999,3809,880
10.0012.9910,800
13.0016.0011,560

■両フランジタイプ 基準単価
型式WP
2.002.993.003.994.004.995.005.996.007.998.009.9910.0012.9913.0016.00
ZWCD2.002.994,5304,5304,8104,4204,5404,7204,8905,060
3.003.994,6204,2304,5204,6404,8005,0905,300
4.004.994,3204,6204,7904,9605,2905,530
5.005.994,7304,9205,1105,4905,780
6.007.995,2405,4905,8706,250
8.009.995,8106,2706,740
10.0012.997,0007,590
13.0016.008,310
ZWCR2.002.997,6807,6807,6808,2208,3408,5308,7108,890
3.003.997,7707,0908,3308,4708,6208,9309,150
4.004.997,1708,4208,6008,7909,1309,400
5.005.998,5408,7508,9509,3509,660
6.007.999,0809,3209,76010,170
8.009.999,69010,19010,690
10.0012.9910,96011,600
13.0016.0012,330
ZWCE2.002.998,2208,3408,5308,7108,890
3.003.998,4708,6208,9309,140
4.004.998,5908,7809,4309,430
5.005.998,9509,3509,660
6.007.999,3509,76010,170
8.009.9910,19010,680
10.0012.9911,600
13.0016.0012,360

追加工

追加工価格も数量スライド適用 こちら

超硬ブロックパンチ ストレート:関連画像


基本情報

種別 ストレート エア穴有無 材質 超硬V30(HIP)

超硬ブロックパンチ ストレートのレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
