カス詰まり対策超硬ボタンダイ　-ツバ付タイプ-

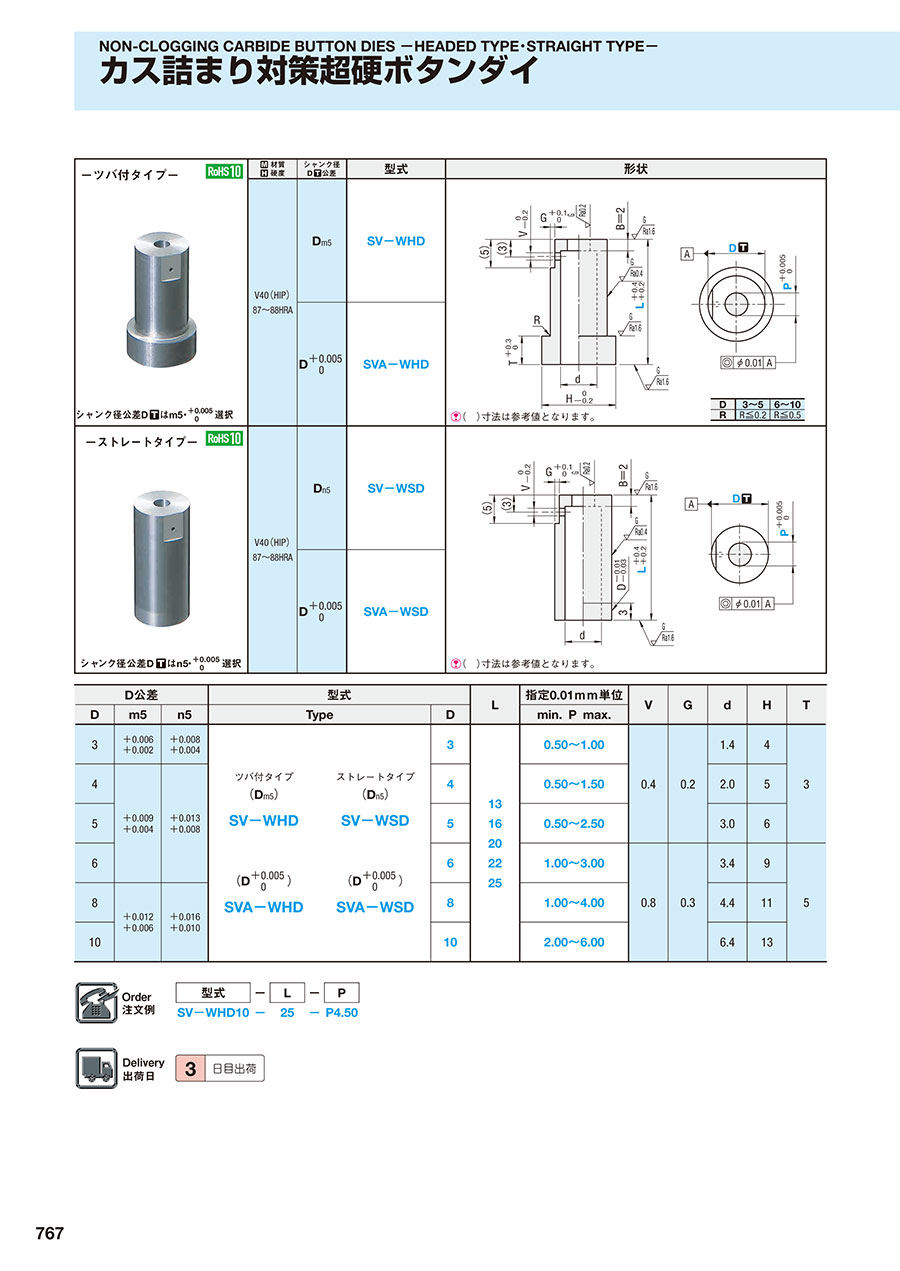

カタログ |P.767

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

カス詰まり対策超硬アンギュラボタンダイ　-ツバ付タイプ-

通常出荷日：3 日目

吸引装置と併用することでカス詰まりの発生を抑えるツバ付きの超硬ボタンダイです。...

詳細情報を確認する

外形状
ヘッド付
刃先形状
A
内部形状
レギュラー
材質
V40(HIP)

無料3D-CADライブラリー申し込み受付中

未確定：候補が26型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

D	3～5	6～10
R	R≦0.2	R≦0.5

（）寸法は参考値となります。

材質硬度	シャンク径 D公差	型式
V40（HIP） 87～88HRA	D_m5	SV-WHD
V40（HIP） 87～88HRA	D +0.005/0	SVA-WHD

シャンク径公差Dはm5・+0.005/0選択

規格表

D公差			型式		L	指定0.01mm単位	V	G	d	H	T
D	m5	n5	Type	D	L	min. P max.	V	G	d	H	T
3	+0.006 +0.002	+0.008 +0.004	ツバ付タイプ（D_m5） SV-WHD （D +0.005/0） SVA-WHD	3	13 16 20 22 25	0.50～1.00	0.4	0.2	1.4	4	3
4	+0.009 +0.004	+0.013 +0.008		4		0.50～1.50			2.0	5
5				5		0.50～2.50			3.0	6
6				6		1.00～3.00	0.8	0.3	3.4	9	5
8	+0.012 +0.006	+0.016 +0.010		8		1.00～4.00			4.4	11
10	+0.012 +0.006	+0.016 +0.010		10		2.00～6.00			6.4	13

注文例

出荷日

追加工


型式	-	L（LC・SLC）	-	P（PC）	-	（HC・TC・CKC・MKC・・・・）
SV-WHD8	-	LC18	-	PC4.20	-	LKC

型番リスト

表示件数

型番

SV-WHD3-[13,16,20,22,25]-P[0.5-1/0.01]

SV-WHD3-[13,16,20,22,25]-PC[1.01-1.2/0.01]

SV-WHD4-[13,16,20,22,25]-P[0.5-1.5/0.01]

SV-WHD4-[13,16,20,22,25]-PC[1.51-1.7/0.01]

SV-WHD5-[13,16,20,22,25]-P[0.5-2.5/0.01]

SV-WHD5-[13,16,20,22,25]-PC[2.51-2.7/0.01]

SV-WHD6-[13,16,20,22,25]-P[1-3/0.01]

SV-WHD6-[13,16,20,22,25]-PC[3.01-3.2/0.01]

SV-WHD8-[13,16,20,22,25]-P[1-4/0.01]

SV-WHD8-[13,16,20,22,25]-PC[4.01-4.2/0.01]

SV-WHD10-[13,16,20,22,25]-P[2-6/0.01]

SV-WHD10-[13,16,20,22,25]-PC[1-1.99/0.01]

SV-WHD10-[13,16,20,22,25]-PC[6.01-6.2/0.01]

SVA-WHD3-[13,16,20,22,25]-P[0.5-1/0.01]

SVA-WHD3-[13,16,20,22,25]-PC[1.01-1.2/0.01]

SVA-WHD4-[13,16,20,22,25]-P[0.5-1.5/0.01]

SVA-WHD4-[13,16,20,22,25]-PC[1.51-1.7/0.01]

SVA-WHD5-[13,16,20,22,25]-P[0.5-2.5/0.01]

SVA-WHD5-[13,16,20,22,25]-PC[2.51-2.7/0.01]

SVA-WHD6-[13,16,20,22,25]-P[1-3/0.01]

SVA-WHD6-[13,16,20,22,25]-PC[3.01-3.2/0.01]

SVA-WHD8-[13,16,20,22,25]-P[1-4/0.01]

SVA-WHD8-[13,16,20,22,25]-PC[4.01-4.2/0.01]

SVA-WHD10-[13,16,20,22,25]-P[2-6/0.01]

SVA-WHD10-[13,16,20,22,25]-PC[1-1.99/0.01]

SVA-WHD10-[13,16,20,22,25]-PC[6.01-6.2/0.01]

シャンク径公差

D(シャンク径)

(mm)

L(全長)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

m5	3	13 ～ 25	0.5 ～ 1	-	10	1個
m5	3	13 ～ 25	-	1.01 ～ 1.2	10	1個
m5	4	13 ～ 25	0.5 ～ 1.5	-	10	1個
m5	4	13 ～ 25	-	1.51 ～ 1.7	10	1個
m5	5	13 ～ 25	0.5 ～ 2.5	-	10	1個
m5	5	13 ～ 25	-	2.51 ～ 2.7	10	1個
m5	6	13 ～ 25	1 ～ 3	-	10	1個
m5	6	13 ～ 25	-	3.01 ～ 3.2	10	1個
m5	8	13 ～ 25	1 ～ 4	-	10	1個
m5	8	13 ～ 25	-	4.01 ～ 4.2	10	1個
m5	10	13 ～ 25	2 ～ 6	-	10	1個
m5	10	13 ～ 25	-	1 ～ 1.99	10	1個
m5	10	13 ～ 25	-	6.01 ～ 6.2	10	1個
+0.005/0	3	13 ～ 25	0.5 ～ 1	-	10	1個
+0.005/0	3	13 ～ 25	-	1.01 ～ 1.2	10	1個
+0.005/0	4	13 ～ 25	0.5 ～ 1.5	-	10	1個
+0.005/0	4	13 ～ 25	-	1.51 ～ 1.7	10	1個
+0.005/0	5	13 ～ 25	0.5 ～ 2.5	-	10	1個
+0.005/0	5	13 ～ 25	-	2.51 ～ 2.7	10	1個
+0.005/0	6	13 ～ 25	1 ～ 3	-	10	1個
+0.005/0	6	13 ～ 25	-	3.01 ～ 3.2	10	1個
+0.005/0	8	13 ～ 25	1 ～ 4	-	10	1個
+0.005/0	8	13 ～ 25	-	4.01 ～ 4.2	10	1個
+0.005/0	10	13 ～ 25	2 ～ 6	-	10	1個
+0.005/0	10	13 ～ 25	-	1 ～ 1.99	10	1個
+0.005/0	10	13 ～ 25	-	6.01 ～ 6.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

吸引装置と併用することでカス詰まりの発生を抑えるツバ付きの超硬ボタンダイです。材質は超硬(V40)です。シャンク径公差はm5と＋0.005/0から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カス詰まり対策超硬ボタンダイ　-ツバ付タイプ-のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品カス詰まり対策超硬ボタンダイ　-ツバ付タイプ-	カス詰まり対策超硬アンギュラボタンダイ　-ツバ付タイプ-	カス詰まり対策超硬ボタンダイ　-ストレートタイプ-	カス詰まり対策超硬アンギュラボタンダイ　-ストレートタイプ-	カス上がり対策超硬アンギュラボタンダイ　-ツバ付タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	3日目	3日目〜
外形状	ヘッド付	ヘッド付	ストレート	ストレート	-
刃先形状	A	A	A	A	-
内部形状	レギュラー	アンギュラ	レギュラー	アンギュラ	-
材質	V40(HIP)	V40(HIP)	V40(HIP)	V40(HIP)	-
