超硬キー溝付ストレートパイロットパンチ -先端Rタイプ-

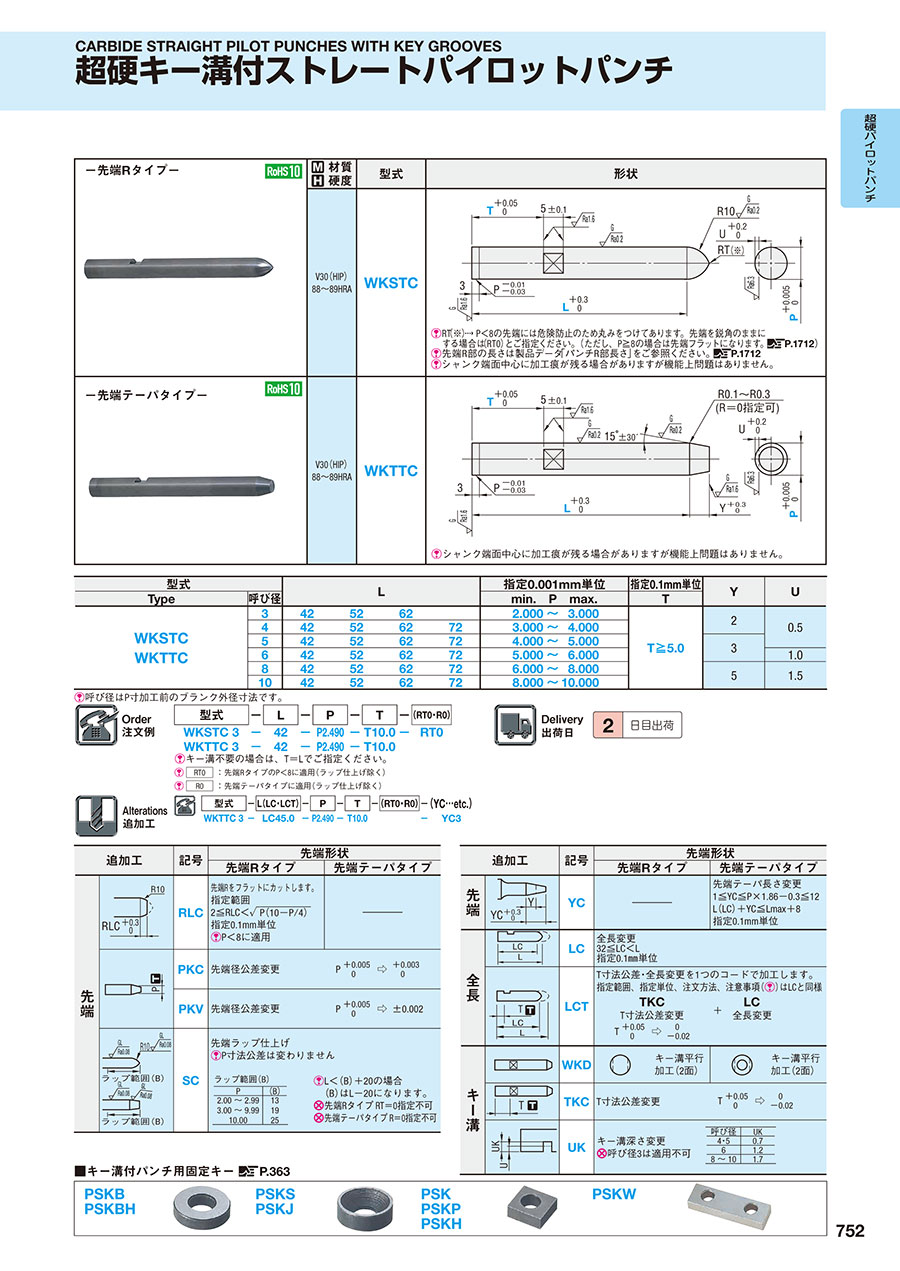

PDFP.595

型番

商品を一つに絞り込むとこちらに型番が表示されます

超硬キー溝付ストレートパイロットパンチ -先端Rタイプ-:関連画像
・材質表
材質
硬度
型式形 状
V30(HIP)
88~89HRA
WKSTC
超硬キー溝付ストレートパイロットパンチ -先端Rタイプ-:関連画像

RT(※)→P<8の先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合はRT0とご指定ください。
(ただし、P≧8の場合は先端フラットになります。 こちら
先端R部の長さは製品データ「パンチR部長さ」をご参照ください。 こちら
シャンク端面中心に加工痕が残る場合がありますが機能上問題はございません。




数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~45~910~1415~2021~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
WKSTC3-[42,​52,​62]-P[2-3/0.001]-T[5-62/0.1]
WKSTC3-LC[32-61.9/0.1]-P[2-3/0.001]-T[5-62/0.1]
WKSTC3-LCT[32-61.9/0.1]-P[2-3/0.001]-T[5-62/0.1]
WKSTC4-[42,​52,​62,​72]-P[3-4/0.001]-T[5-72/0.1]
WKSTC4-LC[32-71.9/0.1]-P[3-4/0.001]-T[5-72/0.1]
WKSTC4-LCT[32-71.9/0.1]-P[3-4/0.001]-T[5-72/0.1]
WKSTC5-[42,​52,​62,​72]-P[4-5/0.001]-T[5-72/0.1]
WKSTC5-LC[32-71.9/0.1]-P[4-5/0.001]-T[5-72/0.1]
WKSTC5-LCT[32-71.9/0.1]-P[4-5/0.001]-T[5-72/0.1]
WKSTC6-[42,​52,​62,​72]-P[5-6/0.001]-T[5-72/0.1]
WKSTC6-LC[32-71.9/0.1]-P[5-6/0.001]-T[5-72/0.1]
WKSTC6-LCT[32-71.9/0.1]-P[5-6/0.001]-T[5-72/0.1]
WKSTC8-[42,​52,​62,​72]-P[6-8/0.001]-T[5-72/0.1]
WKSTC8-LC[32-71.9/0.1]-P[6-8/0.001]-T[5-72/0.1]
WKSTC8-LCT[32-71.9/0.1]-P[6-8/0.001]-T[5-72/0.1]
WKSTC10-[42,​52,​62,​72]-P[8-10/0.001]-T[5-72/0.1]
WKSTC10-LC[32-71.9/0.1]-P[8-10/0.001]-T[5-72/0.1]
WKSTC10-LCT[32-71.9/0.1]-P[8-10/0.001]-T[5-72/0.1]
型番通常単価スライド値引通常
出荷日
RoHSNo.(呼び径)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
LCT(ツバ厚公差変更+全長変更)
(mm)
P(刃先寸法)
(mm)
T(キー溝位置)
(mm)

-

2日目 対応342 ~ 62--2 ~ 35 ~ 62

-

2日目 対応3-32 ~ 61.9-2 ~ 35 ~ 62

-

2日目 対応3--32 ~ 61.92 ~ 35 ~ 62

-

2日目 対応442 ~ 72--3 ~ 45 ~ 72

-

2日目 対応4-32 ~ 71.9-3 ~ 45 ~ 72

-

2日目 対応4--32 ~ 71.93 ~ 45 ~ 72

-

2日目 対応542 ~ 72--4 ~ 55 ~ 72

-

2日目 対応5-32 ~ 71.9-4 ~ 55 ~ 72

-

2日目 対応5--32 ~ 71.94 ~ 55 ~ 72

-

2日目 対応642 ~ 72--5 ~ 65 ~ 72

-

2日目 対応6-32 ~ 71.9-5 ~ 65 ~ 72

-

2日目 対応6--32 ~ 71.95 ~ 65 ~ 72

-

2日目 対応842 ~ 72--6 ~ 85 ~ 72

-

2日目 対応8-32 ~ 71.9-6 ~ 85 ~ 72

-

2日目 対応8--32 ~ 71.96 ~ 85 ~ 72

-

2日目 対応1042 ~ 72--8 ~ 105 ~ 72

-

2日目 対応10-32 ~ 71.9-8 ~ 105 ~ 72

-

2日目 対応10--32 ~ 71.98 ~ 105 ~ 72

Loading...

  1. 1

規格表


超硬キー溝付ストレートパイロットパンチ -先端Rタイプ-:関連画像
・規格表
型式L指定0.001mm単位指定0.1mm単位YU
TypeNo.min. P max.T
WKSTC3425262 2.000~3.000T≧5.020.5
4425262723.000~4.000
5425262724.000~5.0003
6425262725.000~6.0001.0
8425262726.000~8.00051.5
10425262728.000~10.000

納期



運送所要日数はこちら

価格表


-先端Rタイプ- 基準単価
No.WKSTC
34,470
44,760
55,010
65,190
86,150
106,800

追加工

プレス金型用標準部品カタログ2015に記載の内容と一部異なる箇所があります。最新情報は下記をご覧ください。

追加工価格も数量スライド適用 こちら

超硬キー溝付ストレートパイロットパンチ -先端Rタイプ-:関連画像


基本情報

先端形状 ストレート 刃先形状 先端R 材質 超硬V30(HIP)
表面処理 なし 取付プレート パンチプレート シャンク(取付部)形状 キー溝付
