超硬キー溝付パイロットパンチ D公差マイナス -先端テーパタイプ-

超硬キー溝付パイロットパンチ D公差マイナス -先端テーパタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

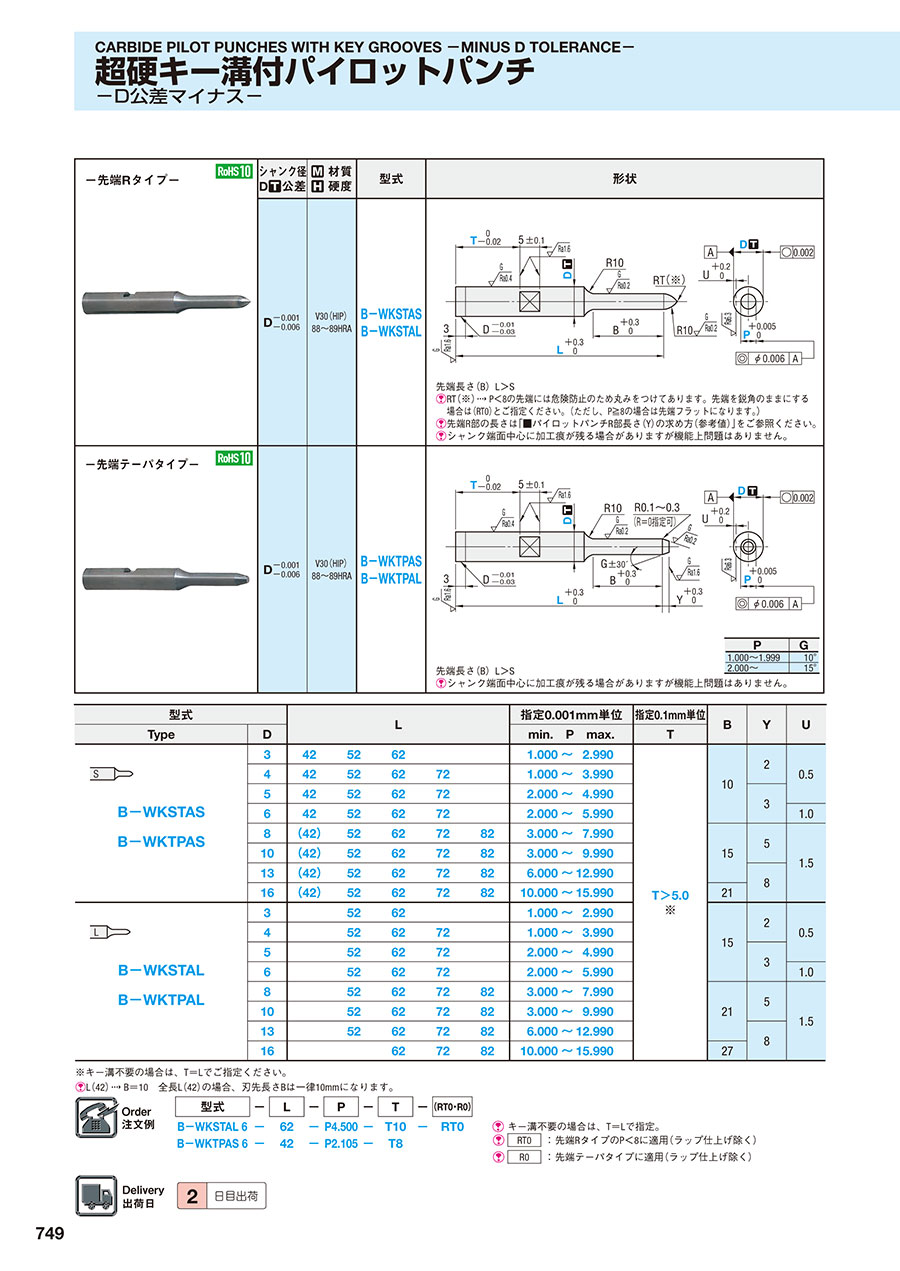

PDFP.593

型番

商品を一つに絞り込むとこちらに型番が表示されます

超硬キー溝付パイロットパンチ D公差マイナス -先端テーパタイプ-:関連画像
・材質表
シャンク径
D公差
材質
硬度
型式形状
DV30(HIP)
88~89HRA
B-WKTPAS
B-WKTPAL

超硬キー溝付パイロットパンチ D公差マイナス -先端テーパタイプ-:関連画像

超硬キー溝付パイロットパンチ D公差マイナス -先端テーパタイプ-:関連画像
先端長さ(B)L>S
シャンク端面中心に加工痕が残る場合がありますが機能上問題はございません。




数量スライド価格1円未満切り捨て) P.39

数量区分標準対応個別対応
大口
数 量1~45~910~1415~2021~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
B-WKTPAL3-[52,​62]-P[1-2.99/0.001]-T[5-62/0.1]
B-WKTPAL3-LC[27-61.9/0.1]-P[1-2.99/0.001]-T[5-62/0.1]
B-WKTPAL3-LCT[27-61.9/0.1]-P[1-2.99/0.001]-T[5-62/0.1]
B-WKTPAL4-[52,​62,​72]-P[1-3.99/0.001]-T[5-72/0.1]
B-WKTPAL4-LC[27-71.9/0.1]-P[1-3.99/0.001]-T[5-72/0.1]
B-WKTPAL4-LCT[27-71.9/0.1]-P[1-3.99/0.001]-T[5-72/0.1]
B-WKTPAL5-[52,​62,​72]-P[2-4.99/0.001]-T[5-72/0.1]
B-WKTPAL5-[52,​62,​72]-PC[1-1.99/0.001]-T[5-72/0.1]
B-WKTPAL5-LC[27-71.9/0.1]-P[2-4.99/0.001]-T[5-72/0.1]
B-WKTPAL5-LC[27-71.9/0.1]-PC[1-1.99/0.001]-T[5-72/0.1]
B-WKTPAL5-LCT[27-71.9/0.1]-P[2-4.99/0.001]-T[5-72/0.1]
B-WKTPAL5-LCT[27-71.9/0.1]-PC[1-1.99/0.001]-T[5-72/0.1]
B-WKTPAL6-[52,​62,​72]-P[2-5.99/0.001]-T[5-72/0.1]
B-WKTPAL6-[52,​62,​72]-PC[1-1.99/0.001]-T[5-72/0.1]
B-WKTPAL6-LC[27-71.9/0.1]-P[2-5.99/0.001]-T[5-72/0.1]
B-WKTPAL6-LC[27-71.9/0.1]-PC[1-1.99/0.001]-T[5-72/0.1]
B-WKTPAL6-LCT[27-71.9/0.1]-P[2-5.99/0.001]-T[5-72/0.1]
B-WKTPAL6-LCT[27-71.9/0.1]-PC[1-1.99/0.001]-T[5-72/0.1]
B-WKTPAL8-[52,​62,​72,​82]-P[3-7.99/0.001]-T[5-82/0.1]
B-WKTPAL8-[52,​62,​72,​82]-PC[1.5-2.99/0.001]-T[5-82/0.1]
B-WKTPAL8-LC[27-81.9/0.1]-P[3-7.99/0.001]-T[5-82/0.1]
B-WKTPAL8-LC[27-81.9/0.1]-PC[1.5-2.99/0.001]-T[5-82/0.1]
B-WKTPAL8-LCT[27-81.9/0.1]-P[3-7.99/0.001]-T[5-82/0.1]
B-WKTPAL8-LCT[27-81.9/0.1]-PC[1.5-2.99/0.001]-T[5-82/0.1]
B-WKTPAL10-[52,​62,​72,​82]-P[3-9.99/0.001]-T[5-82/0.1]
B-WKTPAL10-[52,​62,​72,​82]-PC[1.5-2.99/0.001]-T[5-82/0.1]
B-WKTPAL10-LC[27-81.9/0.1]-P[3-9.99/0.001]-T[5-82/0.1]
B-WKTPAL10-LC[27-81.9/0.1]-PC[1.5-2.99/0.001]-T[5-82/0.1]
B-WKTPAL10-LCT[27-81.9/0.1]-P[3-9.99/0.001]-T[5-82/0.1]
B-WKTPAL10-LCT[27-81.9/0.1]-PC[1.5-2.99/0.001]-T[5-82/0.1]
B-WKTPAL13-[52,​62,​72,​82]-P[6-12.99/0.001]-T[5-82/0.1]
B-WKTPAL13-[52,​62,​72,​82]-PC[3-5.99/0.001]-T[5-82/0.1]
B-WKTPAL13-LC[27-81.9/0.1]-P[6-12.99/0.001]-T[5-82/0.1]
B-WKTPAL13-LC[27-81.9/0.1]-PC[3-5.99/0.001]-T[5-82/0.1]
B-WKTPAL13-LCT[27-81.9/0.1]-P[6-12.99/0.001]-T[5-82/0.1]
B-WKTPAL13-LCT[27-81.9/0.1]-PC[3-5.99/0.001]-T[5-82/0.1]
B-WKTPAL16-[62,​72,​82]-P[10-15.99/0.001]-T[5-82/0.1]
B-WKTPAL16-[62,​72,​82]-PC[5-9.99/0.001]-T[5-82/0.1]
B-WKTPAL16-LC[27-81.9/0.1]-P[10-15.99/0.001]-T[5-82/0.1]
B-WKTPAL16-LC[27-81.9/0.1]-PC[5-9.99/0.001]-T[5-82/0.1]
B-WKTPAL16-LCT[27-81.9/0.1]-P[10-15.99/0.001]-T[5-82/0.1]
B-WKTPAL16-LCT[27-81.9/0.1]-PC[5-9.99/0.001]-T[5-82/0.1]
B-WKTPAS3-[42,​52,​62]-P[1-2.99/0.001]-T[5-62/0.1]
B-WKTPAS3-LC[27-61.9/0.1]-P[1-2.99/0.001]-T[5-62/0.1]
B-WKTPAS3-LCT[27-61.9/0.1]-P[1-2.99/0.001]-T[5-62/0.1]
B-WKTPAS4-[42,​52,​62,​72]-P[1-3.99/0.001]-T[5-72/0.1]
B-WKTPAS4-LC[27-71.9/0.1]-P[1-3.99/0.001]-T[5-72/0.1]
B-WKTPAS4-LCT[27-71.9/0.1]-P[1-3.99/0.001]-T[5-72/0.1]
B-WKTPAS5-[42,​52,​62,​72]-P[2-4.99/0.001]-T[5-72/0.1]
B-WKTPAS5-[42,​52,​62,​72]-PC[1-1.99/0.001]-T[5-72/0.1]
B-WKTPAS5-LC[27-71.9/0.1]-P[2-4.99/0.001]-T[5-72/0.1]
B-WKTPAS5-LC[27-71.9/0.1]-PC[1-1.99/0.001]-T[5-72/0.1]
B-WKTPAS5-LCT[27-71.9/0.1]-P[2-4.99/0.001]-T[5-72/0.1]
B-WKTPAS5-LCT[27-71.9/0.1]-PC[1-1.99/0.001]-T[5-72/0.1]
B-WKTPAS6-[42,​52,​62,​72]-P[2-5.99/0.001]-T[5-72/0.1]
B-WKTPAS6-[42,​52,​62,​72]-PC[1-1.99/0.001]-T[5-72/0.1]
B-WKTPAS6-LC[27-71.9/0.1]-P[2-5.99/0.001]-T[5-72/0.1]
B-WKTPAS6-LC[27-71.9/0.1]-PC[1-1.99/0.001]-T[5-72/0.1]
B-WKTPAS6-LCT[27-71.9/0.1]-P[2-5.99/0.001]-T[5-72/0.1]
B-WKTPAS6-LCT[27-71.9/0.1]-PC[1-1.99/0.001]-T[5-72/0.1]
型番通常単価スライド値引通常
出荷日
RoHS刃先長さ D(シャンク径)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
LCT(ツバ厚公差変更+全長変更)
(mm)
P(刃先寸法)
(mm)
PC(刃先寸法変更)
(mm)
T(キー溝位置)
(mm)

-

2日目 対応L352 ~ 62--1 ~ 2.99-5 ~ 62

-

2日目 対応L3-27 ~ 61.9-1 ~ 2.99-5 ~ 62

-

2日目 対応L3--27 ~ 61.91 ~ 2.99-5 ~ 62

-

2日目 対応L452 ~ 72--1 ~ 3.99-5 ~ 72

-

2日目 対応L4-27 ~ 71.9-1 ~ 3.99-5 ~ 72

-

2日目 対応L4--27 ~ 71.91 ~ 3.99-5 ~ 72

-

2日目 対応L552 ~ 72--2 ~ 4.99-5 ~ 72

-

2日目 対応L552 ~ 72---1 ~ 1.995 ~ 72

-

2日目 対応L5-27 ~ 71.9-2 ~ 4.99-5 ~ 72

-

2日目 対応L5-27 ~ 71.9--1 ~ 1.995 ~ 72

-

2日目 対応L5--27 ~ 71.92 ~ 4.99-5 ~ 72

-

2日目 対応L5--27 ~ 71.9-1 ~ 1.995 ~ 72

-

2日目 対応L652 ~ 72--2 ~ 5.99-5 ~ 72

-

2日目 対応L652 ~ 72---1 ~ 1.995 ~ 72

-

2日目 対応L6-27 ~ 71.9-2 ~ 5.99-5 ~ 72

-

2日目 対応L6-27 ~ 71.9--1 ~ 1.995 ~ 72

-

2日目 対応L6--27 ~ 71.92 ~ 5.99-5 ~ 72

-

2日目 対応L6--27 ~ 71.9-1 ~ 1.995 ~ 72

-

2日目 対応L852 ~ 82--3 ~ 7.99-5 ~ 82

-

2日目 対応L852 ~ 82---1.5 ~ 2.995 ~ 82

-

2日目 対応L8-27 ~ 81.9-3 ~ 7.99-5 ~ 82

-

2日目 対応L8-27 ~ 81.9--1.5 ~ 2.995 ~ 82

-

2日目 対応L8--27 ~ 81.93 ~ 7.99-5 ~ 82

-

2日目 対応L8--27 ~ 81.9-1.5 ~ 2.995 ~ 82

-

2日目 対応L1052 ~ 82--3 ~ 9.99-5 ~ 82

-

2日目 対応L1052 ~ 82---1.5 ~ 2.995 ~ 82

-

2日目 対応L10-27 ~ 81.9-3 ~ 9.99-5 ~ 82

-

2日目 対応L10-27 ~ 81.9--1.5 ~ 2.995 ~ 82

-

2日目 対応L10--27 ~ 81.93 ~ 9.99-5 ~ 82

-

2日目 対応L10--27 ~ 81.9-1.5 ~ 2.995 ~ 82

-

2日目 対応L1352 ~ 82--6 ~ 12.99-5 ~ 82

-

2日目 対応L1352 ~ 82---3 ~ 5.995 ~ 82

-

2日目 対応L13-27 ~ 81.9-6 ~ 12.99-5 ~ 82

-

2日目 対応L13-27 ~ 81.9--3 ~ 5.995 ~ 82

-

2日目 対応L13--27 ~ 81.96 ~ 12.99-5 ~ 82

-

2日目 対応L13--27 ~ 81.9-3 ~ 5.995 ~ 82

-

2日目 対応L1662 ~ 82--10 ~ 15.99-5 ~ 82

-

2日目 対応L1662 ~ 82---5 ~ 9.995 ~ 82

-

2日目 対応L16-27 ~ 81.9-10 ~ 15.99-5 ~ 82

-

2日目 対応L16-27 ~ 81.9--5 ~ 9.995 ~ 82

-

2日目 対応L16--27 ~ 81.910 ~ 15.99-5 ~ 82

-

2日目 対応L16--27 ~ 81.9-5 ~ 9.995 ~ 82

-

2日目 対応S342 ~ 62--1 ~ 2.99-5 ~ 62

-

2日目 対応S3-27 ~ 61.9-1 ~ 2.99-5 ~ 62

-

2日目 対応S3--27 ~ 61.91 ~ 2.99-5 ~ 62

-

2日目 対応S442 ~ 72--1 ~ 3.99-5 ~ 72

-

2日目 対応S4-27 ~ 71.9-1 ~ 3.99-5 ~ 72

-

2日目 対応S4--27 ~ 71.91 ~ 3.99-5 ~ 72

-

2日目 対応S542 ~ 72--2 ~ 4.99-5 ~ 72

-

2日目 対応S542 ~ 72---1 ~ 1.995 ~ 72

-

2日目 対応S5-27 ~ 71.9-2 ~ 4.99-5 ~ 72

-

2日目 対応S5-27 ~ 71.9--1 ~ 1.995 ~ 72

-

2日目 対応S5--27 ~ 71.92 ~ 4.99-5 ~ 72

-

2日目 対応S5--27 ~ 71.9-1 ~ 1.995 ~ 72

-

2日目 対応S642 ~ 72--2 ~ 5.99-5 ~ 72

-

2日目 対応S642 ~ 72---1 ~ 1.995 ~ 72

-

2日目 対応S6-27 ~ 71.9-2 ~ 5.99-5 ~ 72

-

2日目 対応S6-27 ~ 71.9--1 ~ 1.995 ~ 72

-

2日目 対応S6--27 ~ 71.92 ~ 5.99-5 ~ 72

-

2日目 対応S6--27 ~ 71.9-1 ~ 1.995 ~ 72

Loading...

規格表


超硬キー溝付パイロットパンチ D公差マイナス -先端テーパタイプ-:関連画像
・規格表
型式L指定0.001mm単位指定0.1mm単位BYU
TypeDmin. P max.T

B-WKTPAS
3425262  1.000~2.990T>5.01020.5
442526272 1.000~3.990
542526272 2.000~4.9903
642526272 2.000~5.9901.0
8(42)526272823.000~7.9901551.5
10(42)526272823.000~9.990
13(42)526272826.000~12.9908
16(42)5262728210.000~15.99021

B-WKTPAL
3 5262  1.000~2.990T>5.01520.5
4 526272 1.000~3.990
5 526272 2.000~4.9903
6 526272 2.000~5.9901.0
8 526272823.000~7.9902151.5
10 526272823.000~9.990
13 526272826.000~12.9908
16  62728210.000~15.99027
L(42)→B=10 全長L(42)の場合、刃先長さBは一律10mmになります。

納期



運送所要日数はこちら

価格表


-先端テーパタイプ-
型式¥基準単価
TypeD1~4本
B-WKTPAS
B-WKTPAL
34,170
44,210
54,370
64,740
85,880
106,910
138,240
1610,300

追加工

プレス金型用標準部品カタログ2015に記載の内容と一部異なる箇所があります。最新情報は下記をご覧ください。

追加工価格も数量スライド適用 こちら

超硬キー溝付パイロットパンチ D公差マイナス -先端テーパタイプ-:関連画像


基本情報

先端形状 スタンダード 刃先形状 先端テーパ 材質 超硬V30(HIP)
表面処理 なし 取付プレート パンチプレート シャンク(取付部)形状 キー溝付
シャンク径D公差 -0.001/-0.006
