超硬パイロットパンチ -先端テーパタイプ- TiCN処理

超硬パイロットパンチ -先端テーパタイプ- TiCN処理

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

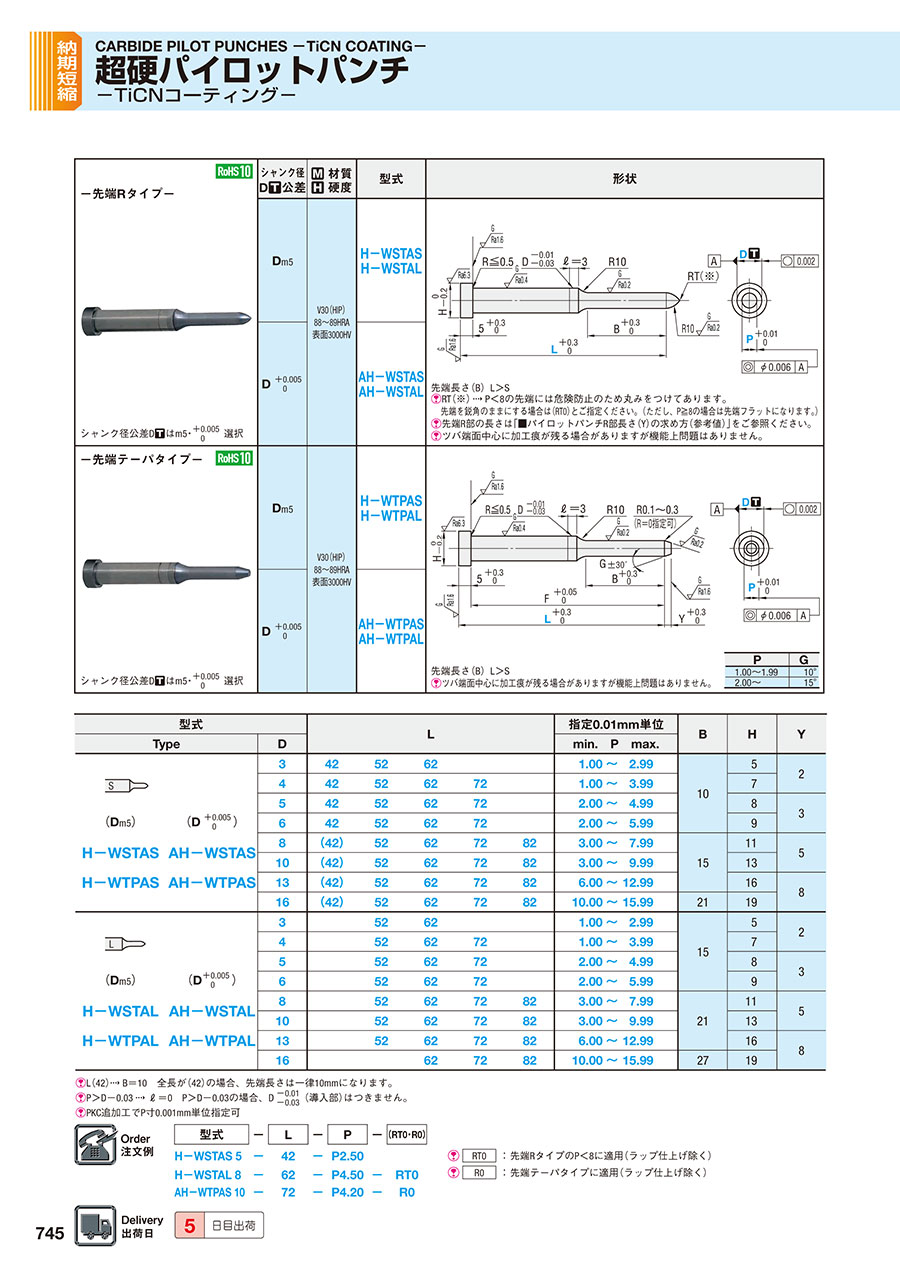

PDFP.589

型番

商品を一つに絞り込むとこちらに型番が表示されます

超硬パイロットパンチ -先端テーパタイプ- TiCN処理:関連画像
・材質表
シャンク径
D公差
材質
硬度
型式形状
Dm5V30(HIP)
88~89HRA
表面3000HV
H-WTPAS
H-WTPAL

超硬パイロットパンチ -先端テーパタイプ- TiCN処理:関連画像



超硬パイロットパンチ -先端テーパタイプ- TiCN処理:関連画像
先端長さ(B)L>S
ツバ端面中心に加工痕が残る場合がありますが機能上問題はございません。

DAH-WTPAS
AH-WTPAL

シャンク径公差Dはm5・選択




数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応
大口
数 量1~45~910~1415~2021~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
AH-WTPAL3-[52,​62]-P[1-2.99/0.01]
AH-WTPAL3-LC[27-61.9/0.1]-P[1-2.99/0.01]
AH-WTPAL3-LCT[27-61.9/0.1]-P[1-2.99/0.01]
AH-WTPAL3-LMT[27-61.9/0.1]-P[1-2.99/0.01]
AH-WTPAL4-[52,​62,​72]-P[1-3.99/0.01]
AH-WTPAL4-LC[27-71.9/0.1]-P[1-3.99/0.01]
AH-WTPAL4-LCT[27-71.9/0.1]-P[1-3.99/0.01]
AH-WTPAL4-LMT[27-71.9/0.1]-P[1-3.99/0.01]
AH-WTPAL5-[52,​62,​72]-P[2-4.99/0.01]
AH-WTPAL5-[52,​62,​72]-PC[1-1.99/0.01]
AH-WTPAL5-LC[27-71.9/0.1]-P[2-4.99/0.01]
AH-WTPAL5-LC[27-71.9/0.1]-PC[1-1.99/0.01]
AH-WTPAL5-LCT[27-71.9/0.1]-P[2-4.99/0.01]
AH-WTPAL5-LCT[27-71.9/0.1]-PC[1-1.99/0.01]
AH-WTPAL5-LMT[27-71.9/0.1]-P[2-4.99/0.01]
AH-WTPAL5-LMT[27-71.9/0.1]-PC[1-1.99/0.01]
AH-WTPAL6-[52,​62,​72]-P[2-5.99/0.01]
AH-WTPAL6-[52,​62,​72]-PC[1-1.99/0.01]
AH-WTPAL6-LC[27-71.9/0.1]-P[2-5.99/0.01]
AH-WTPAL6-LC[27-71.9/0.1]-PC[1-1.99/0.01]
AH-WTPAL6-LCT[27-71.9/0.1]-P[2-5.99/0.01]
AH-WTPAL6-LCT[27-71.9/0.1]-PC[1-1.99/0.01]
AH-WTPAL6-LMT[27-71.9/0.1]-P[2-5.99/0.01]
AH-WTPAL6-LMT[27-71.9/0.1]-PC[1-1.99/0.01]
AH-WTPAL8-[52,​62,​72,​82]-P[3-7.99/0.01]
AH-WTPAL8-[52,​62,​72,​82]-PC[1.5-2.99/0.01]
AH-WTPAL8-LC[27-81.9/0.1]-P[3-7.99/0.01]
AH-WTPAL8-LC[27-81.9/0.1]-PC[1.5-2.99/0.01]
AH-WTPAL8-LCT[27-81.9/0.1]-P[3-7.99/0.01]
AH-WTPAL8-LCT[27-81.9/0.1]-PC[1.5-2.99/0.01]
AH-WTPAL8-LMT[27-81.9/0.1]-P[3-7.99/0.01]
AH-WTPAL8-LMT[27-81.9/0.1]-PC[1.5-2.99/0.01]
AH-WTPAL10-[52,​62,​72,​82]-P[3-9.99/0.01]
AH-WTPAL10-[52,​62,​72,​82]-PC[1.5-2.99/0.01]
AH-WTPAL10-LC[27-81.9/0.1]-P[3-9.99/0.01]
AH-WTPAL10-LC[27-81.9/0.1]-PC[1.5-2.99/0.01]
AH-WTPAL10-LCT[27-81.9/0.1]-P[3-9.99/0.01]
AH-WTPAL10-LCT[27-81.9/0.1]-PC[1.5-2.99/0.01]
AH-WTPAL10-LMT[27-81.9/0.1]-P[3-9.99/0.01]
AH-WTPAL10-LMT[27-81.9/0.1]-PC[1.5-2.99/0.01]
AH-WTPAL13-[52,​62,​72,​82]-P[6-12.99/0.01]
AH-WTPAL13-[52,​62,​72,​82]-PC[3-5.99/0.01]
AH-WTPAL13-LC[27-81.9/0.1]-P[6-12.99/0.01]
AH-WTPAL13-LC[27-81.9/0.1]-PC[3-5.99/0.01]
AH-WTPAL13-LCT[27-81.9/0.1]-P[6-12.99/0.01]
AH-WTPAL13-LCT[27-81.9/0.1]-PC[3-5.99/0.01]
AH-WTPAL13-LMT[27-81.9/0.1]-P[6-12.99/0.01]
AH-WTPAL13-LMT[27-81.9/0.1]-PC[3-5.99/0.01]
AH-WTPAL16-[62,​72,​82]-P[10-15.99/0.01]
AH-WTPAL16-[62,​72,​82]-PC[5-9.99/0.01]
AH-WTPAL16-LC[27-81.9/0.1]-P[10-15.99/0.01]
AH-WTPAL16-LC[27-81.9/0.1]-PC[5-9.99/0.01]
AH-WTPAL16-LCT[27-81.9/0.1]-P[10-15.99/0.01]
AH-WTPAL16-LCT[27-81.9/0.1]-PC[5-9.99/0.01]
AH-WTPAL16-LMT[27-81.9/0.1]-P[10-15.99/0.01]
AH-WTPAL16-LMT[27-81.9/0.1]-PC[5-9.99/0.01]
AH-WTPAS3-[42,​52,​62]-P[1-2.99/0.01]
AH-WTPAS3-LC[27-61.9/0.1]-P[1-2.99/0.01]
AH-WTPAS3-LCT[27-61.9/0.1]-P[1-2.99/0.01]
AH-WTPAS3-LMT[27-61.9/0.1]-P[1-2.99/0.01]
型番通常単価スライド値引通常
出荷日
RoHSシャンク径D公差 刃先長さ D(シャンク径)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
LCT(ツバ厚公差変更+全長変更)
(mm)
LMT(ツバ厚公差変更+全長変更)
(mm)
P(刃先寸法)
(mm)
PC(刃先寸法変更)
(mm)

-

8日目 対応+0.005/0L352 ~ 62---1 ~ 2.99-

-

8日目 対応+0.005/0L3-27 ~ 61.9--1 ~ 2.99-

-

8日目 対応+0.005/0L3--27 ~ 61.9-1 ~ 2.99-

-

8日目 対応+0.005/0L3---27 ~ 61.91 ~ 2.99-

-

8日目 対応+0.005/0L452 ~ 72---1 ~ 3.99-

-

8日目 対応+0.005/0L4-27 ~ 71.9--1 ~ 3.99-

-

8日目 対応+0.005/0L4--27 ~ 71.9-1 ~ 3.99-

-

8日目 対応+0.005/0L4---27 ~ 71.91 ~ 3.99-

-

8日目 対応+0.005/0L552 ~ 72---2 ~ 4.99-

-

8日目 対応+0.005/0L552 ~ 72----1 ~ 1.99

-

8日目 対応+0.005/0L5-27 ~ 71.9--2 ~ 4.99-

-

8日目 対応+0.005/0L5-27 ~ 71.9---1 ~ 1.99

-

8日目 対応+0.005/0L5--27 ~ 71.9-2 ~ 4.99-

-

8日目 対応+0.005/0L5--27 ~ 71.9--1 ~ 1.99

-

8日目 対応+0.005/0L5---27 ~ 71.92 ~ 4.99-

-

8日目 対応+0.005/0L5---27 ~ 71.9-1 ~ 1.99

-

8日目 対応+0.005/0L652 ~ 72---2 ~ 5.99-

-

8日目 対応+0.005/0L652 ~ 72----1 ~ 1.99

-

8日目 対応+0.005/0L6-27 ~ 71.9--2 ~ 5.99-

-

8日目 対応+0.005/0L6-27 ~ 71.9---1 ~ 1.99

-

8日目 対応+0.005/0L6--27 ~ 71.9-2 ~ 5.99-

-

8日目 対応+0.005/0L6--27 ~ 71.9--1 ~ 1.99

-

8日目 対応+0.005/0L6---27 ~ 71.92 ~ 5.99-

-

8日目 対応+0.005/0L6---27 ~ 71.9-1 ~ 1.99

-

8日目 対応+0.005/0L852 ~ 82---3 ~ 7.99-

-

8日目 対応+0.005/0L852 ~ 82----1.5 ~ 2.99

-

8日目 対応+0.005/0L8-27 ~ 81.9--3 ~ 7.99-

-

8日目 対応+0.005/0L8-27 ~ 81.9---1.5 ~ 2.99

-

8日目 対応+0.005/0L8--27 ~ 81.9-3 ~ 7.99-

-

8日目 対応+0.005/0L8--27 ~ 81.9--1.5 ~ 2.99

-

8日目 対応+0.005/0L8---27 ~ 81.93 ~ 7.99-

-

8日目 対応+0.005/0L8---27 ~ 81.9-1.5 ~ 2.99

-

8日目 対応+0.005/0L1052 ~ 82---3 ~ 9.99-

-

8日目 対応+0.005/0L1052 ~ 82----1.5 ~ 2.99

-

8日目 対応+0.005/0L10-27 ~ 81.9--3 ~ 9.99-

-

8日目 対応+0.005/0L10-27 ~ 81.9---1.5 ~ 2.99

-

8日目 対応+0.005/0L10--27 ~ 81.9-3 ~ 9.99-

-

8日目 対応+0.005/0L10--27 ~ 81.9--1.5 ~ 2.99

-

8日目 対応+0.005/0L10---27 ~ 81.93 ~ 9.99-

-

8日目 対応+0.005/0L10---27 ~ 81.9-1.5 ~ 2.99

-

8日目 対応+0.005/0L1352 ~ 82---6 ~ 12.99-

-

8日目 対応+0.005/0L1352 ~ 82----3 ~ 5.99

-

8日目 対応+0.005/0L13-27 ~ 81.9--6 ~ 12.99-

-

8日目 対応+0.005/0L13-27 ~ 81.9---3 ~ 5.99

-

8日目 対応+0.005/0L13--27 ~ 81.9-6 ~ 12.99-

-

8日目 対応+0.005/0L13--27 ~ 81.9--3 ~ 5.99

-

8日目 対応+0.005/0L13---27 ~ 81.96 ~ 12.99-

-

8日目 対応+0.005/0L13---27 ~ 81.9-3 ~ 5.99

-

8日目 対応+0.005/0L1662 ~ 82---10 ~ 15.99-

-

8日目 対応+0.005/0L1662 ~ 82----5 ~ 9.99

-

8日目 対応+0.005/0L16-27 ~ 81.9--10 ~ 15.99-

-

8日目 対応+0.005/0L16-27 ~ 81.9---5 ~ 9.99

-

8日目 対応+0.005/0L16--27 ~ 81.9-10 ~ 15.99-

-

8日目 対応+0.005/0L16--27 ~ 81.9--5 ~ 9.99

-

8日目 対応+0.005/0L16---27 ~ 81.910 ~ 15.99-

-

8日目 対応+0.005/0L16---27 ~ 81.9-5 ~ 9.99

-

8日目 対応+0.005/0S342 ~ 62---1 ~ 2.99-

-

8日目 対応+0.005/0S3-27 ~ 61.9--1 ~ 2.99-

-

8日目 対応+0.005/0S3--27 ~ 61.9-1 ~ 2.99-

-

8日目 対応+0.005/0S3---27 ~ 61.91 ~ 2.99-

Loading...

規格表


超硬パイロットパンチ -先端テーパタイプ- TiCN処理:関連画像
型番指定順序の詳しい説明はこちら
・規格表
型式L指定0.01mm単位BHY
TypeDmin. P max.

(Dm5)(D
H-WTPASAH-WTPAS
3425262  1.00~2.991052
442526272 1.00~3.997
542526272 2.00~4.9983
642526272 2.00~5.999
8(42)526272823.00~7.9915115
10(42)526272823.00~9.9913
13(42)526272826.00~12.99168
16(42)5262728210.00~15.992119

(Dm5)(D
H-WTPALAH-WTPAL
3 5262  1.00~2.991552
4 526272 1.00~3.997
5 526272 2.00~4.9983
6 526272 2.00~5.999
8 526272823.00~7.9921115
10 526272823.00~9.9913
13 526272826.00~12.99168
16  62728210.00~15.992719
L(42)→B=10 全長が(42)の場合、先端長さは一律10mmになります。
P>D-0.03→ℓ=0 P>D-0.03の場合、D(導入部)はつきません。
PKC追加工でP寸0.001mm単位指定可

納期


1,500円/1本
3本以上で1明細行当たり一律4,050円

運送所要日数はこちら

価格表


-先端テーパタイプ-
型式¥基準単価
TypeD1~4本
H-WTPAS
H-WTPAL

AH-WTPAS
AH-WTPAL
35,260
45,340
55,560
66,110
87,340
108,560
1310,000
1612,280

追加工

追加工価格も数量スライド適用 こちら

超硬パイロットパンチ -先端テーパタイプ- TiCN処理:関連画像


基本情報

先端形状 スタンダード 刃先形状 先端テーパ 材質 超硬V30(HIP)
表面処理 TiCN 取付プレート パンチプレート シャンク(取付部)形状 標準
