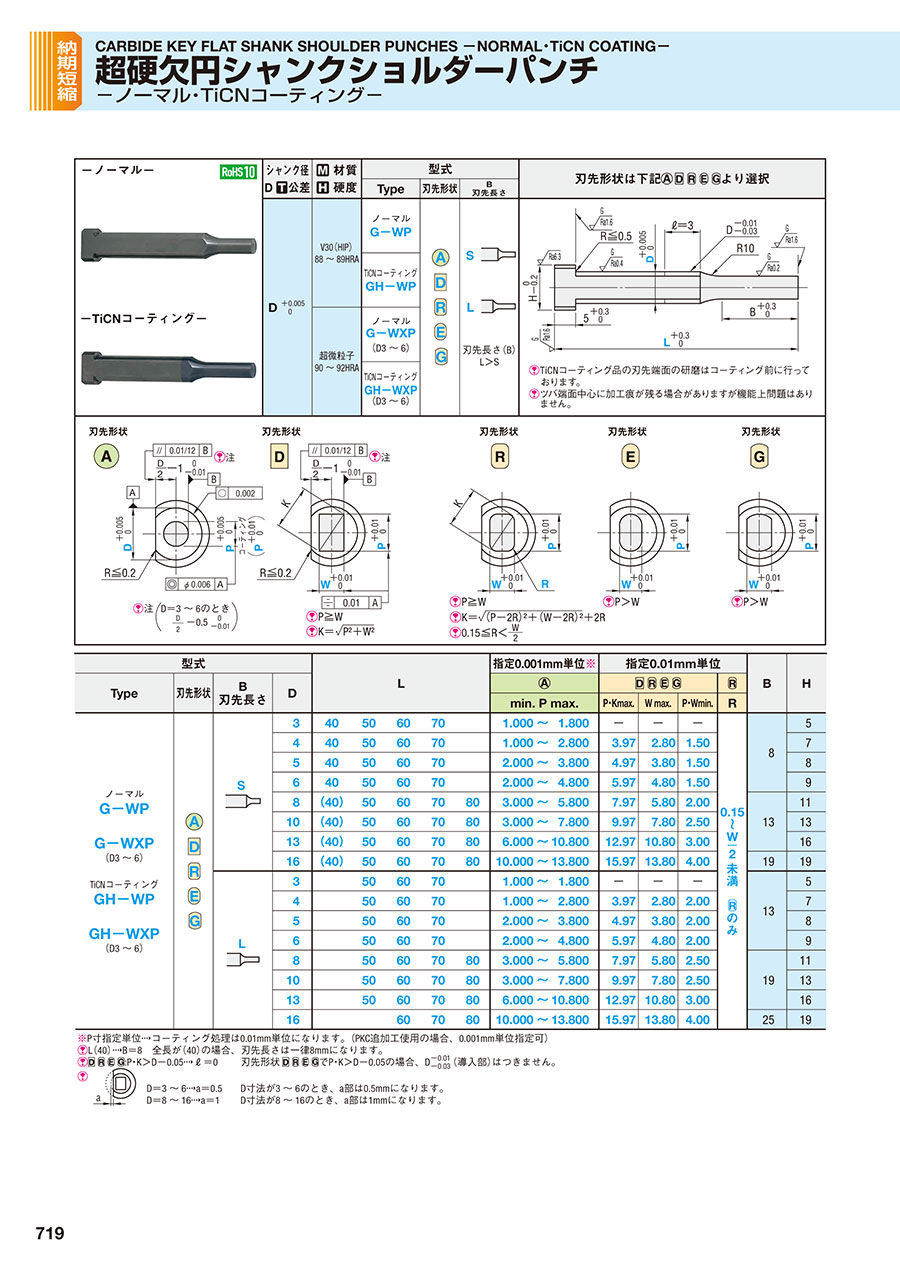

超硬欠円ショルダーパンチ ノーマル・TiCN処理

PDFP.563

型番

商品を一つに絞り込むとこちらに型番が表示されます

超硬欠円ショルダーパンチ ノーマル・TiCN処理:関連画像
・材質表
シャンク径
D 公差
材質
硬度
型式刃先形状は下図 A~Gより選択
TypeShape
刃先形状
B
刃先長さ
DV30(HIP)
88~89HRA
G-WPS

L
刃先長さ(B)
L>S
超硬欠円ショルダーパンチ ノーマル・TiCN処理:関連画像

コーティングTiCN処理品の刃先端面の研磨はコーティング前に行っております。
ツバ端面中心に加工痕が残る場合がありますが機能上問題はございません。
コーティングTiCN処理
GH-WP
超微粒子
90~92HRA
G-WXP
(D3~6)
コーティングTiCN処理
GH-WXP
(D3~6)


超硬欠円ショルダーパンチ ノーマル・TiCN処理:関連画像


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~45~910~1415~2021~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
G-WPAL3-[50-60/10]-P[1-1.8/0.001]
G-WPAL3-[50-60/10]-PC[0.5-0.99/0.001]
G-WPAL3-LC[27-59.9/0.1]-P[1-1.8/0.001]
G-WPAL3-LC[27-59.9/0.1]-PC[0.5-0.99/0.001]
G-WPAL3-LCT[27-59.9/0.1]-P[1-1.8/0.001]
G-WPAL3-LCT[27-59.9/0.1]-PC[0.5-0.99/0.001]
G-WPAL3-LMT[27-59.9/0.1]-P[1-1.8/0.001]
G-WPAL3-LMT[27-59.9/0.1]-PC[0.5-0.99/0.001]
G-WPAL4-[50-70/10]-P[1-2.8/0.001]
G-WPAL4-[50-70/10]-PC[0.5-0.99/0.001]
G-WPAL4-LC[27-69.9/0.1]-P[1-2.8/0.001]
G-WPAL4-LC[27-69.9/0.1]-PC[0.5-0.99/0.001]
G-WPAL4-LCT[27-69.9/0.1]-P[1-2.8/0.001]
G-WPAL4-LCT[27-69.9/0.1]-PC[0.5-0.99/0.001]
G-WPAL4-LMT[27-69.9/0.1]-P[1-2.8/0.001]
G-WPAL4-LMT[27-69.9/0.1]-PC[0.5-0.99/0.001]
G-WPAL5-[50-70/10]-P[2-3.8/0.001]
G-WPAL5-[50-70/10]-PC[1-1.99/0.001]
G-WPAL5-LC[27-69.9/0.1]-P[2-3.8/0.001]
G-WPAL5-LC[27-69.9/0.1]-PC[1-1.99/0.001]
G-WPAL5-LCT[27-69.9/0.1]-P[2-3.8/0.001]
G-WPAL5-LCT[27-69.9/0.1]-PC[1-1.99/0.001]
G-WPAL5-LMT[27-69.9/0.1]-P[2-3.8/0.001]
G-WPAL5-LMT[27-69.9/0.1]-PC[1-1.99/0.001]
G-WPAL6-[50-70/10]-P[2-4.8/0.001]
G-WPAL6-[50-70/10]-PC[1-1.99/0.001]
G-WPAL6-LC[27-69.9/0.1]-P[2-4.8/0.001]
G-WPAL6-LC[27-69.9/0.1]-PC[1-1.99/0.001]
G-WPAL6-LCT[27-69.9/0.1]-P[2-4.8/0.001]
G-WPAL6-LCT[27-69.9/0.1]-PC[1-1.99/0.001]
G-WPAL6-LMT[27-69.9/0.1]-P[2-4.8/0.001]
G-WPAL6-LMT[27-69.9/0.1]-PC[1-1.99/0.001]
G-WPAL8-[50-80/10]-P[3-5.8/0.001]
G-WPAL8-[50-80/10]-PC[1.5-2.99/0.001]
G-WPAL8-LC[27-79.9/0.1]-P[3-5.8/0.001]
G-WPAL8-LC[27-79.9/0.1]-PC[1.5-2.99/0.001]
G-WPAL8-LCT[27-79.9/0.1]-P[3-5.8/0.001]
G-WPAL8-LCT[27-79.9/0.1]-PC[1.5-2.99/0.001]
G-WPAL8-LMT[27-79.9/0.1]-P[3-5.8/0.001]
G-WPAL8-LMT[27-79.9/0.1]-PC[1.5-2.99/0.001]
G-WPAL10-[50-80/10]-P[3-7.8/0.001]
G-WPAL10-[50-80/10]-PC[1.5-2.99/0.001]
G-WPAL10-LC[27-79.9/0.1]-P[3-7.8/0.001]
G-WPAL10-LC[27-79.9/0.1]-PC[1.5-2.99/0.001]
G-WPAL10-LCT[27-79.9/0.1]-P[3-7.8/0.001]
G-WPAL10-LCT[27-79.9/0.1]-PC[1.5-2.99/0.001]
G-WPAL10-LMT[27-79.9/0.1]-P[3-7.8/0.001]
G-WPAL10-LMT[27-79.9/0.1]-PC[1.5-2.99/0.001]
G-WPAL13-[50-80/10]-P[6-10.8/0.001]
G-WPAL13-[50-80/10]-PC[3-5.99/0.001]
G-WPAL13-LC[27-79.9/0.1]-P[6-10.8/0.001]
G-WPAL13-LC[27-79.9/0.1]-PC[3-5.99/0.001]
G-WPAL13-LCT[27-79.9/0.1]-P[6-10.8/0.001]
G-WPAL13-LCT[27-79.9/0.1]-PC[3-5.99/0.001]
G-WPAL13-LMT[27-79.9/0.1]-P[6-10.8/0.001]
G-WPAL13-LMT[27-79.9/0.1]-PC[3-5.99/0.001]
G-WPAL16-[60-80/10]-P[10-13.8/0.001]
G-WPAL16-[60-80/10]-PC[5-9.99/0.001]
G-WPAL16-LC[27-79.9/0.1]-P[10-13.8/0.001]
G-WPAL16-LC[27-79.9/0.1]-PC[5-9.99/0.001]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 表面処理 刃先長さ D(シャンク径)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
LCT(ツバ厚公差変更+全長変更)
(mm)
LMT(ツバ厚公差変更+全長変更)
(mm)
P(刃先寸法)
(mm)
PC(刃先寸法変更)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)
WC(刃先寸法変更)
(mm)

-

2日目 対応A超硬V30(HIP)なしL350 ~ 60---1 ~ 1.8----

-

2日目 対応A超硬V30(HIP)なしL350 ~ 60----0.5 ~ 0.99---

-

2日目 対応A超硬V30(HIP)なしL3-27 ~ 59.9--1 ~ 1.8----

-

2日目 対応A超硬V30(HIP)なしL3-27 ~ 59.9---0.5 ~ 0.99---

-

2日目 対応A超硬V30(HIP)なしL3--27 ~ 59.9-1 ~ 1.8----

-

2日目 対応A超硬V30(HIP)なしL3--27 ~ 59.9--0.5 ~ 0.99---

-

2日目 対応A超硬V30(HIP)なしL3---27 ~ 59.91 ~ 1.8----

-

2日目 対応A超硬V30(HIP)なしL3---27 ~ 59.9-0.5 ~ 0.99---

-

2日目 対応A超硬V30(HIP)なしL450 ~ 70---1 ~ 2.8----

-

2日目 対応A超硬V30(HIP)なしL450 ~ 70----0.5 ~ 0.99---

-

2日目 対応A超硬V30(HIP)なしL4-27 ~ 69.9--1 ~ 2.8----

-

2日目 対応A超硬V30(HIP)なしL4-27 ~ 69.9---0.5 ~ 0.99---

-

2日目 対応A超硬V30(HIP)なしL4--27 ~ 69.9-1 ~ 2.8----

-

2日目 対応A超硬V30(HIP)なしL4--27 ~ 69.9--0.5 ~ 0.99---

-

2日目 対応A超硬V30(HIP)なしL4---27 ~ 69.91 ~ 2.8----

-

2日目 対応A超硬V30(HIP)なしL4---27 ~ 69.9-0.5 ~ 0.99---

-

2日目 対応A超硬V30(HIP)なしL550 ~ 70---2 ~ 3.8----

-

2日目 対応A超硬V30(HIP)なしL550 ~ 70----1 ~ 1.99---

-

2日目 対応A超硬V30(HIP)なしL5-27 ~ 69.9--2 ~ 3.8----

-

2日目 対応A超硬V30(HIP)なしL5-27 ~ 69.9---1 ~ 1.99---

-

2日目 対応A超硬V30(HIP)なしL5--27 ~ 69.9-2 ~ 3.8----

-

2日目 対応A超硬V30(HIP)なしL5--27 ~ 69.9--1 ~ 1.99---

-

2日目 対応A超硬V30(HIP)なしL5---27 ~ 69.92 ~ 3.8----

-

2日目 対応A超硬V30(HIP)なしL5---27 ~ 69.9-1 ~ 1.99---

-

2日目 対応A超硬V30(HIP)なしL650 ~ 70---2 ~ 4.8----

-

2日目 対応A超硬V30(HIP)なしL650 ~ 70----1 ~ 1.99---

-

2日目 対応A超硬V30(HIP)なしL6-27 ~ 69.9--2 ~ 4.8----

-

2日目 対応A超硬V30(HIP)なしL6-27 ~ 69.9---1 ~ 1.99---

-

2日目 対応A超硬V30(HIP)なしL6--27 ~ 69.9-2 ~ 4.8----

-

2日目 対応A超硬V30(HIP)なしL6--27 ~ 69.9--1 ~ 1.99---

-

2日目 対応A超硬V30(HIP)なしL6---27 ~ 69.92 ~ 4.8----

-

2日目 対応A超硬V30(HIP)なしL6---27 ~ 69.9-1 ~ 1.99---

-

2日目 対応A超硬V30(HIP)なしL850 ~ 80---3 ~ 5.8----

-

2日目 対応A超硬V30(HIP)なしL850 ~ 80----1.5 ~ 2.99---

-

2日目 対応A超硬V30(HIP)なしL8-27 ~ 79.9--3 ~ 5.8----

-

2日目 対応A超硬V30(HIP)なしL8-27 ~ 79.9---1.5 ~ 2.99---

-

2日目 対応A超硬V30(HIP)なしL8--27 ~ 79.9-3 ~ 5.8----

-

2日目 対応A超硬V30(HIP)なしL8--27 ~ 79.9--1.5 ~ 2.99---

-

2日目 対応A超硬V30(HIP)なしL8---27 ~ 79.93 ~ 5.8----

-

2日目 対応A超硬V30(HIP)なしL8---27 ~ 79.9-1.5 ~ 2.99---

-

2日目 対応A超硬V30(HIP)なしL1050 ~ 80---3 ~ 7.8----

-

2日目 対応A超硬V30(HIP)なしL1050 ~ 80----1.5 ~ 2.99---

-

2日目 対応A超硬V30(HIP)なしL10-27 ~ 79.9--3 ~ 7.8----

-

2日目 対応A超硬V30(HIP)なしL10-27 ~ 79.9---1.5 ~ 2.99---

-

2日目 対応A超硬V30(HIP)なしL10--27 ~ 79.9-3 ~ 7.8----

-

2日目 対応A超硬V30(HIP)なしL10--27 ~ 79.9--1.5 ~ 2.99---

-

2日目 対応A超硬V30(HIP)なしL10---27 ~ 79.93 ~ 7.8----

-

2日目 対応A超硬V30(HIP)なしL10---27 ~ 79.9-1.5 ~ 2.99---

-

2日目 対応A超硬V30(HIP)なしL1350 ~ 80---6 ~ 10.8----

-

2日目 対応A超硬V30(HIP)なしL1350 ~ 80----3 ~ 5.99---

-

2日目 対応A超硬V30(HIP)なしL13-27 ~ 79.9--6 ~ 10.8----

-

2日目 対応A超硬V30(HIP)なしL13-27 ~ 79.9---3 ~ 5.99---

-

2日目 対応A超硬V30(HIP)なしL13--27 ~ 79.9-6 ~ 10.8----

-

2日目 対応A超硬V30(HIP)なしL13--27 ~ 79.9--3 ~ 5.99---

-

2日目 対応A超硬V30(HIP)なしL13---27 ~ 79.96 ~ 10.8----

-

2日目 対応A超硬V30(HIP)なしL13---27 ~ 79.9-3 ~ 5.99---

-

2日目 対応A超硬V30(HIP)なしL1660 ~ 80---10 ~ 13.8----

-

2日目 対応A超硬V30(HIP)なしL1660 ~ 80----5 ~ 9.99---

-

2日目 対応A超硬V30(HIP)なしL16-27 ~ 79.9--10 ~ 13.8----

-

2日目 対応A超硬V30(HIP)なしL16-27 ~ 79.9---5 ~ 9.99---

Loading...

規格表


超硬欠円ショルダーパンチ ノーマル・TiCN処理:関連画像
・規格表
型式L指定0.001mm単位指定0.01mm単位BH
TypeShape
刃先形状
B
刃先長さ
D
min. P max.P・Kmax.W max.P・Wmin.R
G-WP
G-WXP

(D3~6)
-コーティングTiCN処理-
GH-WP
GH-WXP

(D3~6)
S
340506070 1.000~1.8000.15

W
/
2




85
440506070 1.000~2.8003.972.801.507
540506070 2.000~3.8004.973.801.508
640506070 2.000~4.8005.974.801.509
8(40)506070803.000~5.8007.975.802.001311
10(40)506070803.000~7.8009.977.802.5013
13(40)506070806.000~10.80012.9710.803.0016
16(40)5060708010.000~13.80015.9713.804.001919
L
3 506070 1.000~1.800135
4 506070 1.000~2.8003.972.802.007
5 506070 2.000~3.8004.973.802.008
6 506070 2.000~4.8005.974.802.009
8 506070803.000~5.8007.975.802.501911
10 506070803.000~7.8009.977.802.5013
13 506070806.000~10.80012.9710.803.0016
16  60708010.000~13.80015.9713.804.002519
L(40)→B=8 全長が(40)の場合、刃先長さは一律8mmになります。
:P・K>D-0.05→ℓ=0 変形パンチでP・K>D-0.05の場合、D(導入部)はつきません。
超硬欠円ショルダーパンチ ノーマル・TiCN処理:関連画像D=3~6→a=0.5 D寸法が3~6のとき、a部は0.5mmになります。
D=8~16→a=1 D寸法が8~16のとき、a部は1mmになります。
P寸指定単位→コーティング処理は0.01mm単位になります。(PKC追加工使用の場合0.001mm単位指定可)

納期

●G-WP・G-WXP


1,500円/1本
3本以上で1明細行当たり一律4,050円



1,500円/1本
3本以上で1明細行当たり一律4,050円

●GH-WP・GH-WXP

1,500円/1本
3本以上で1明細行当たり一律4,050円

運送所要日数はこちら

価格表


■基準単価
D
G-WPAS
G-WPAL
G-WPDS
G-WPDL
G-WPRS
G-WPRL
G-WPES
G-WPEL
G-WPGS
G-WPGL
GH-WPAS
GH-WPAL
GH-WPDS
GH-WPDL
GH-WPRS
GH-WPRL
GH-WPES
GH-WPEL
GH-WPGS
GH-WPGL
33,4404,970
43,4905,4005,9206,0505,2205,0506,9607,4807,6106,780
53,5305,4305,9706,1005,2605,1607,0607,6007,7306,890
63,9305,5306,1506,2705,3105,7407,3407,9608,0807,120
85,0306,8007,3707,5906,5807,0308,8009,3709,5908,580
106,1807,8608,4708,6907,5908,38010,06010,67010,8909,790
137,4909,4809,97010,2309,1309,90011,89012,38012,64011,540
169,68010,98011,64011,90010,63012,32013,62014,28014,54013,270

D
G-WXPAS
G-WXPAL
G-WXPDS
G-WXPDL
G-WXPRS
G-WXPRL
G-WXPES
G-WXPEL
G-WXPGS
G-WXPGL
GH-WXPAS
GH-WXPAL
GH-WXPDS
GH-WXPDL
GH-WXPRS
GH-WXPRL
GH-WXPES
GH-WXPEL
GH-WXPGS
GH-WXPGL
35,2106,740
45,2708,3609,0909,2808,1206,8309,92010,65010,8409,680
55,3408,4309,1609,3408,1806,97010,06010,79010,9709,810
65,8408,5509,4009,5908,2407,65010,36011,21011,40010,050

追加工

プレス金型用標準部品カタログ2015に記載の内容と一部異なる箇所があります。最新情報は下記をご覧ください。

追加工価格も数量スライド適用 こちら

超硬欠円ショルダーパンチ ノーマル・TiCN処理:関連画像

ツバ部C面加工
パンチ頭部の強度UPになります こちら


基本情報

先端形状 1段 ジェクタ なし シャンク(取付部)形状 欠円
シャンク径D公差 +0.005/0

超硬欠円ショルダーパンチ ノーマル・TiCN処理のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
