超硬ショルダーパンチ 全長ショートタイプ ノーマル・ラップ仕上げ・TiCN処理

超硬ショルダーパンチ 全長ショートタイプ ノーマル・ラップ仕上げ・TiCN処理

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 超硬ショルダーパンチ 全長ショートタイプ ノーマル・ラップ仕上げ・TiCN処理
  • 超硬ショルダーパンチ 全長ショートタイプ ノーマル・ラップ仕上げ・TiCN処理
  • 超硬ショルダーパンチ 全長ショートタイプ ノーマル・ラップ仕上げ・TiCN処理

PDFP.559

型番

商品を一つに絞り込むとこちらに型番が表示されます

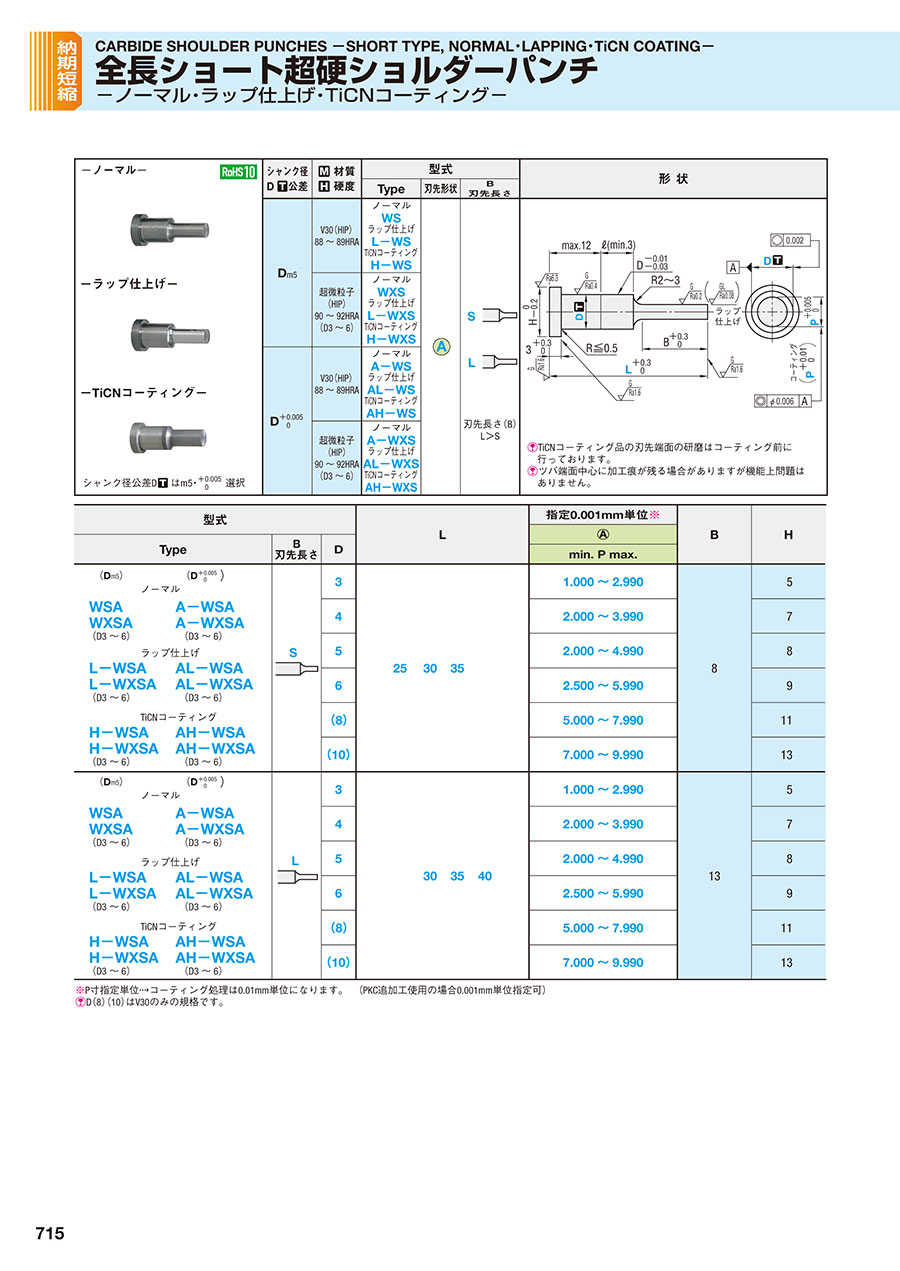

超硬ショルダーパンチ 全長ショートタイプ ノーマル・ラップ仕上げ・TiCN処理:関連画像
・材質表
シャンク径
D 公差
材質
硬度
型式形 状
TypeShape
刃先形状
B
刃先長さ
Dm5V30(HIP)
88~89HRA
WS
ラップ仕上げ
L-WS
コーティングTiCN処理
H-WS
S

L
刃先長さ(B)
L>S
超硬ショルダーパンチ 全長ショートタイプ ノーマル・ラップ仕上げ・TiCN処理:関連画像

コーティングTiCN処理品の刃先端面の研磨はコーティング前に行っております。
ツバ端面中心に加工痕が残る場合がありますが機能上問題はございません。

超微粒子
(HIP)
90~92HRA
(D3~6)
WXS
ラップ仕上げ
L-WXS
コーティングTiCN処理
H-WXS
DV30(HIP)
88~89HRA
A-WS
ラップ仕上げ
AL-WS
コーティングTiCN処理
AH-WS
超微粒子
(HIP)
90~92HRA
(D3~6)
A-WXS
ラップ仕上げ
AL-WXS
コーティングTiCN処理
AH-WXS

シ ャンク径公差D はm5・選択


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応
大口
数 量1~45~910~1415~2021~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
A-WSAL3-[30-40/5]-P[1-2.99/0.001]
A-WSAL3-LC[17-39.9/0.1]-P[1-2.99/0.001]
A-WSAL3-LCT[17-39.9/0.1]-P[1-2.99/0.001]
A-WSAL3-LMT[17-39.9/0.1]-P[1-2.99/0.001]
A-WSAL4-[30-40/5]-P[2-3.99/0.001]
A-WSAL4-LC[17-39.9/0.1]-P[2-3.99/0.001]
A-WSAL4-LCT[17-39.9/0.1]-P[2-3.99/0.001]
A-WSAL4-LMT[17-39.9/0.1]-P[2-3.99/0.001]
A-WSAL5-[30-40/5]-P[2-4.99/0.001]
A-WSAL5-LC[17-39.9/0.1]-P[2-4.99/0.001]
A-WSAL5-LCT[17-39.9/0.1]-P[2-4.99/0.001]
A-WSAL5-LMT[17-39.9/0.1]-P[2-4.99/0.001]
A-WSAL6-[30-40/5]-P[2.5-5.99/0.001]
A-WSAL6-LC[17-39.9/0.1]-P[2.5-5.99/0.001]
A-WSAL6-LCT[17-39.9/0.1]-P[2.5-5.99/0.001]
A-WSAL6-LMT[17-39.9/0.1]-P[2.5-5.99/0.001]
A-WSAL8-[30-40/5]-P[5-7.99/0.001]
A-WSAL8-LC[17-39.9/0.1]-P[5-7.99/0.001]
A-WSAL8-LCT[17-39.9/0.1]-P[5-7.99/0.001]
A-WSAL8-LMT[17-39.9/0.1]-P[5-7.99/0.001]
A-WSAL10-[30-40/5]-P[7-9.99/0.001]
A-WSAL10-LC[17-39.9/0.1]-P[7-9.99/0.001]
A-WSAL10-LCT[17-39.9/0.1]-P[7-9.99/0.001]
A-WSAL10-LMT[17-39.9/0.1]-P[7-9.99/0.001]
A-WSAS3-[25-35/5]-P[1-2.99/0.001]
A-WSAS3-LC[17-34.9/0.1]-P[1-2.99/0.001]
A-WSAS3-LCT[17-34.9/0.1]-P[1-2.99/0.001]
A-WSAS3-LMT[17-34.9/0.1]-P[1-2.99/0.001]
A-WSAS4-[25-35/5]-P[2-3.99/0.001]
A-WSAS4-LC[17-34.9/0.1]-P[2-3.99/0.001]
A-WSAS4-LCT[17-34.9/0.1]-P[2-3.99/0.001]
A-WSAS4-LMT[17-34.9/0.1]-P[2-3.99/0.001]
A-WSAS5-[25-35/5]-P[2-4.99/0.001]
A-WSAS5-LC[17-34.9/0.1]-P[2-4.99/0.001]
A-WSAS5-LCT[17-34.9/0.1]-P[2-4.99/0.001]
A-WSAS5-LMT[17-34.9/0.1]-P[2-4.99/0.001]
A-WSAS6-[25-35/5]-P[2.5-5.99/0.001]
A-WSAS6-LC[17-34.9/0.1]-P[2.5-5.99/0.001]
A-WSAS6-LCT[17-34.9/0.1]-P[2.5-5.99/0.001]
A-WSAS6-LMT[17-34.9/0.1]-P[2.5-5.99/0.001]
A-WSAS8-[25-35/5]-P[5-7.99/0.001]
A-WSAS8-LC[17-34.9/0.1]-P[5-7.99/0.001]
A-WSAS8-LCT[17-34.9/0.1]-P[5-7.99/0.001]
A-WSAS8-LMT[17-34.9/0.1]-P[5-7.99/0.001]
A-WSAS10-[25-35/5]-P[7-9.99/0.001]
A-WSAS10-LC[17-34.9/0.1]-P[7-9.99/0.001]
A-WSAS10-LCT[17-34.9/0.1]-P[7-9.99/0.001]
A-WSAS10-LMT[17-34.9/0.1]-P[7-9.99/0.001]
A-WXSAL3-[30-40/5]-P[1-2.99/0.001]
A-WXSAL3-LC[17-39.9/0.1]-P[1-2.99/0.001]
A-WXSAL3-LCT[17-39.9/0.1]-P[1-2.99/0.001]
A-WXSAL3-LMT[17-39.9/0.1]-P[1-2.99/0.001]
A-WXSAL4-[30-40/5]-P[2-3.99/0.001]
A-WXSAL4-LC[17-39.9/0.1]-P[2-3.99/0.001]
A-WXSAL4-LCT[17-39.9/0.1]-P[2-3.99/0.001]
A-WXSAL4-LMT[17-39.9/0.1]-P[2-3.99/0.001]
A-WXSAL5-[30-40/5]-P[2-4.99/0.001]
A-WXSAL5-LC[17-39.9/0.1]-P[2-4.99/0.001]
A-WXSAL5-LCT[17-39.9/0.1]-P[2-4.99/0.001]
A-WXSAL5-LMT[17-39.9/0.1]-P[2-4.99/0.001]
型番通常単価スライド値引通常
出荷日
RoHS材質 表面処理 シャンク径D公差 刃先長さ D(シャンク径)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
LCT(ツバ厚公差変更+全長変更)
(mm)
LMT(ツバ厚公差変更+全長変更)
(mm)
P(刃先寸法)
(mm)

-

2日目 対応超硬V30(HIP)なし+0.005/0L330 ~ 40---1 ~ 2.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L3-17 ~ 39.9--1 ~ 2.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L3--17 ~ 39.9-1 ~ 2.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L3---17 ~ 39.91 ~ 2.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L430 ~ 40---2 ~ 3.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L4-17 ~ 39.9--2 ~ 3.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L4--17 ~ 39.9-2 ~ 3.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L4---17 ~ 39.92 ~ 3.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L530 ~ 40---2 ~ 4.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L5-17 ~ 39.9--2 ~ 4.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L5--17 ~ 39.9-2 ~ 4.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L5---17 ~ 39.92 ~ 4.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L630 ~ 40---2.5 ~ 5.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L6-17 ~ 39.9--2.5 ~ 5.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L6--17 ~ 39.9-2.5 ~ 5.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L6---17 ~ 39.92.5 ~ 5.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L830 ~ 40---5 ~ 7.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L8-17 ~ 39.9--5 ~ 7.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L8--17 ~ 39.9-5 ~ 7.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L8---17 ~ 39.95 ~ 7.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L1030 ~ 40---7 ~ 9.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L10-17 ~ 39.9--7 ~ 9.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L10--17 ~ 39.9-7 ~ 9.99

-

2日目 対応超硬V30(HIP)なし+0.005/0L10---17 ~ 39.97 ~ 9.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S325 ~ 35---1 ~ 2.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S3-17 ~ 34.9--1 ~ 2.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S3--17 ~ 34.9-1 ~ 2.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S3---17 ~ 34.91 ~ 2.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S425 ~ 35---2 ~ 3.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S4-17 ~ 34.9--2 ~ 3.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S4--17 ~ 34.9-2 ~ 3.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S4---17 ~ 34.92 ~ 3.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S525 ~ 35---2 ~ 4.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S5-17 ~ 34.9--2 ~ 4.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S5--17 ~ 34.9-2 ~ 4.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S5---17 ~ 34.92 ~ 4.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S625 ~ 35---2.5 ~ 5.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S6-17 ~ 34.9--2.5 ~ 5.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S6--17 ~ 34.9-2.5 ~ 5.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S6---17 ~ 34.92.5 ~ 5.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S825 ~ 35---5 ~ 7.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S8-17 ~ 34.9--5 ~ 7.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S8--17 ~ 34.9-5 ~ 7.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S8---17 ~ 34.95 ~ 7.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S1025 ~ 35---7 ~ 9.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S10-17 ~ 34.9--7 ~ 9.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S10--17 ~ 34.9-7 ~ 9.99

-

2日目 対応超硬V30(HIP)なし+0.005/0S10---17 ~ 34.97 ~ 9.99

-

2日目 対応超硬超微粒子(HIP)なし+0.005/0L330 ~ 40---1 ~ 2.99

-

2日目 対応超硬超微粒子(HIP)なし+0.005/0L3-17 ~ 39.9--1 ~ 2.99

-

2日目 対応超硬超微粒子(HIP)なし+0.005/0L3--17 ~ 39.9-1 ~ 2.99

-

2日目 対応超硬超微粒子(HIP)なし+0.005/0L3---17 ~ 39.91 ~ 2.99

-

2日目 対応超硬超微粒子(HIP)なし+0.005/0L430 ~ 40---2 ~ 3.99

-

2日目 対応超硬超微粒子(HIP)なし+0.005/0L4-17 ~ 39.9--2 ~ 3.99

-

2日目 対応超硬超微粒子(HIP)なし+0.005/0L4--17 ~ 39.9-2 ~ 3.99

-

2日目 対応超硬超微粒子(HIP)なし+0.005/0L4---17 ~ 39.92 ~ 3.99

-

2日目 対応超硬超微粒子(HIP)なし+0.005/0L530 ~ 40---2 ~ 4.99

-

2日目 対応超硬超微粒子(HIP)なし+0.005/0L5-17 ~ 39.9--2 ~ 4.99

-

2日目 対応超硬超微粒子(HIP)なし+0.005/0L5--17 ~ 39.9-2 ~ 4.99

-

2日目 対応超硬超微粒子(HIP)なし+0.005/0L5---17 ~ 39.92 ~ 4.99

Loading...

規格表


超硬ショルダーパンチ 全長ショートタイプ ノーマル・ラップ仕上げ・TiCN処理:関連画像
・規格表
型式L指定0.001mm単位BH
TypeD
min. P max.
(Dm5(D
 WSASA-WSAS
 WXSASA-WXSAS
 (D3~6)(D3~6)
 -ラップ仕上げ-
 L-WSASAL-WSAS
 L-WXSASAL-WXSAS
 (D3~6)(D3~6)
 -コーティングTiCN-
 H-WSASAH-WSAS
 H-WXSASAH-WXSAS
 (D3~6)(D3~6)
3253035 1.000~2.99085
42.000~3.9907
52.000~4.9908
62.500~5.9909
85.000~7.99011
107.000~9.99013
(Dm5(D
 WSALA-WSAL
 WXSALA-WXSAL
 (D3~6)(D3~6)
 -ラップ仕上げ-
 L-WSALAL-WSAL
 L-WXSALAL-WXSAL
 (D3~6)(D3~6)
 -コーティングTiCN-
 H-WSALAH-WSAL
 H-WXSALAH-WXSAL
 (D3~6)(D3~6)
3 3035401.000~2.990135
42.000~3.9907
52.000~4.9908
62.500~5.9909
85.000~7.99011
107.000~9.99013
P寸指定単位→コーティング処理は0.01mm単位になります。 (PKC追加工使用の場合0.001mm単位指定可)

納期



●コーティングTiCN処理


運送所要日数はこちら

価格表


■材質 V30(HIP) 基準単価

D

WSAS
WSAL
A-WSAS
A-WSAL

L-WSAS
L-WSAL
AL-WSAS
AL-WSAL

H-WSAS
H-WSAL
AH-WSAS
AH-WSAL

3

3,570

4,330

5,100

4

3,640

4,400

5,200

5

3,700

4,460

5,330

6

4,150

4,910

5,960

8

5,310

6,070

7,310

10

6,580

7,340

8,780


■材質 超微粒子(HIP) 基準単価

D

WXSAS
WXSAL
A-WXSAS
A-WXSAL

L-WXSAS
L-WXSAL
AL-WXSAS
AL-WXSAL

H-WXSAS
H-WXSAL
AH-WXSAS
AH-WXSAL

3

5,170

5,930

6,700

4

5,230

5,990

6,790

5

5,300

6,060

6,930

6

5,850

6,610

7,660

追加工

プレス金型用標準部品カタログ2015に記載の内容と一部異なる箇所があります。最新情報は下記をご覧ください。

追加工価格も数量スライド適用 こちら

超硬ショルダーパンチ 全長ショートタイプ ノーマル・ラップ仕上げ・TiCN処理:関連画像

ツバ部C面加工
パンチ頭部の強度UPになります こちら


基本情報

先端形状 1段 ジェクタ なし 刃先形状 A
シャンク(取付部)形状 標準
