超硬ショルダー小径パンチ ノーマル・ラップ仕上げ・TiCN処理

超硬ショルダー小径パンチ ノーマル・ラップ仕上げ・TiCN処理

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 超硬ショルダー小径パンチ ノーマル・ラップ仕上げ・TiCN処理
  • 超硬ショルダー小径パンチ ノーマル・ラップ仕上げ・TiCN処理
  • 超硬ショルダー小径パンチ ノーマル・ラップ仕上げ・TiCN処理

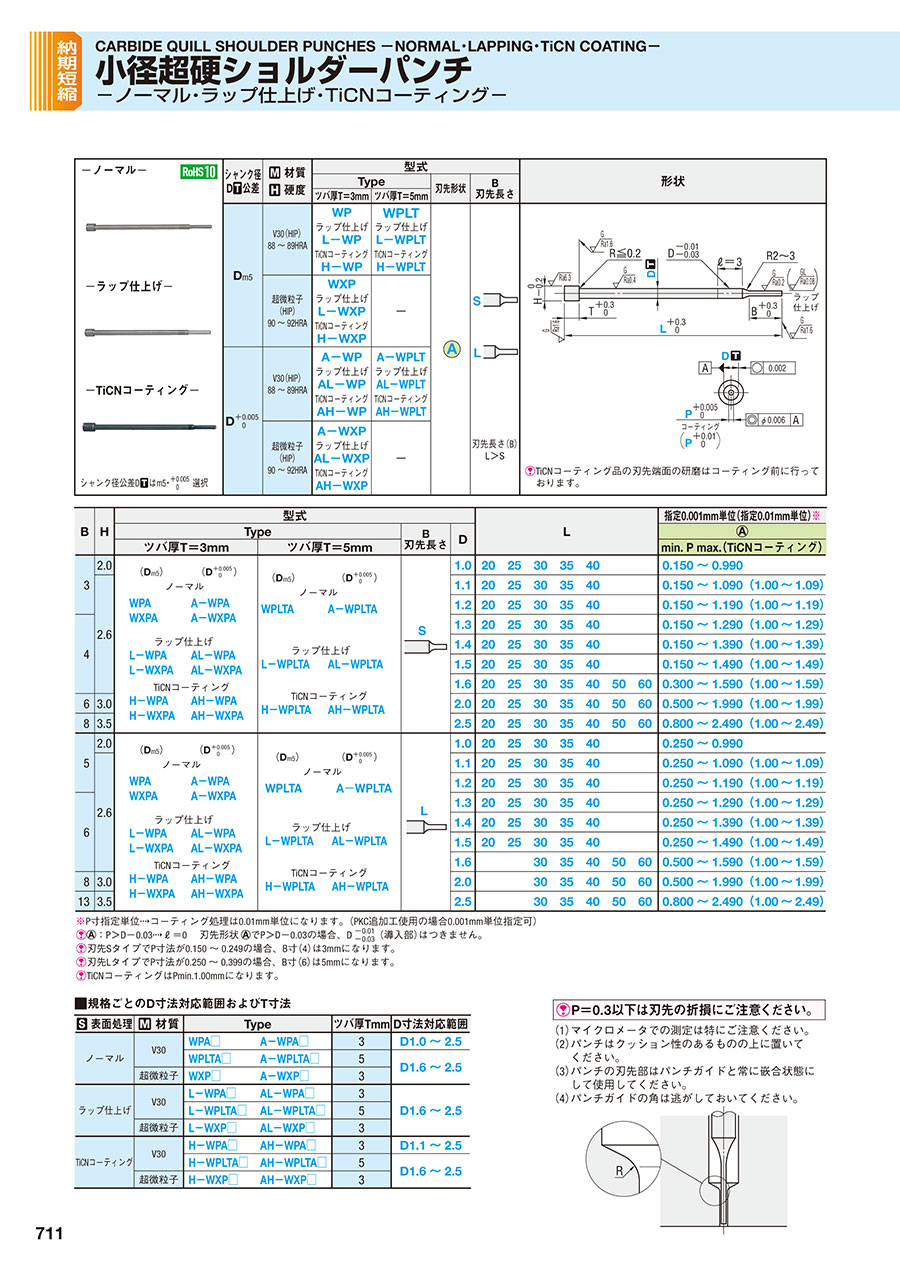

PDFP.555

型番

商品を一つに絞り込むとこちらに型番が表示されます

超硬ショルダー小径パンチ ノーマル・ラップ仕上げ・TiCN処理:関連画像
・材質表
シャンク径
D公差
材質
硬度
型式形 状
TypeShape
刃先形状
B
刃先長さ
ツバ厚T=3mmツバ厚T=5mm
Dm5V30(HIP)
88~89HRA
WP
ラップ仕上げ
L-WP
コーティングTiCN処理
H-WP
WPLT
ラップ仕上げ
L-WPLT
コーティングTiCN処理
H-WPLT
S

L
刃先長さ(B)
L>S
超硬ショルダー小径パンチ ノーマル・ラップ仕上げ・TiCN処理:関連画像

コーティングTiCN処理品の刃先端面の研磨はコーティング前に行っております。
超微粒子
(HIP)
90~92HRA
WXP
ラップ仕上げ
L-WXP
コーティングTiCN処理
H-WXP
DV30(HIP)
88~89HRA
A-WP
ラップ仕上げ
AL-WP
コーティングTiCN処理
AH-WP
A-WPLT
ラップ仕上げ
AL-WPLT
コーティングTiCN処理
AH-WPLT
超微粒子
(HIP)
90~92HRA
A-WXP
ラップ仕上げ
AL-WXP
コーティングTiCN処理
AH-WXP

シャンク径公差Dはm5・選択


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~45~910~1415~2021~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
A-WPAL1.0-[20,​25,​30,​35,​40]-P[0.25-0.99/0.001]
A-WPAL1.0-LC[20,​25,​30,​35]-P[0.25-0.99/0.001]
A-WPAL1.0-LC[20-34.9/0.1]-P[0.25-0.99/0.001]
A-WPAL1.0-LCT[20,​25,​30,​35]-P[0.25-0.99/0.001]
A-WPAL1.0-LCT[30.1-34.9/0.1]-P[0.25-0.99/0.001]
A-WPAL1.0-LMT[20,​25,​30,​35]-P[0.25-0.99/0.001]
A-WPAL1.0-LMT[25.1-29.9/0.1]-P[0.25-0.99/0.001]
A-WPAL1.1-[20,​25,​30,​35,​40]-P[0.25-1.09/0.001]
A-WPAL1.1-LC[20,​25,​30,​35]-P[0.25-1.09/0.001]
A-WPAL1.1-LC[35.1-39.9/0.1]-P[0.25-1.09/0.001]
A-WPAL1.1-LCT[20,​25,​30,​35]-P[0.25-1.09/0.001]
A-WPAL1.1-LCT[35.1-39.9/0.1]-P[0.25-1.09/0.001]
A-WPAL1.1-LMT[20,​25,​30,​35]-P[0.25-1.09/0.001]
A-WPAL1.1-LMT[30.1-34.9/0.1]-P[0.25-1.09/0.001]
A-WPAL1.2-[20,​25,​30,​35,​40]-P[0.25-1.19/0.001]
A-WPAL1.2-LC[20,​25,​30,​35]-P[0.25-1.19/0.001]
A-WPAL1.2-LC[30.1-34.9/0.1]-P[0.25-1.19/0.001]
A-WPAL1.2-LCT[20,​25,​30,​35]-P[0.25-1.19/0.001]
A-WPAL1.2-LCT[30.1-34.9/0.1]-P[0.25-1.19/0.001]
A-WPAL1.2-LMT[20,​25,​30,​35]-P[0.25-1.19/0.001]
A-WPAL1.2-LMT[20.1-24.9/0.1]-P[0.25-1.19/0.001]
A-WPAL1.3-[20,​25,​30,​35,​40]-P[0.25-1.29/0.001]
A-WPAL1.3-LC[20,​25,​30,​35]-P[0.25-1.29/0.001]
A-WPAL1.3-LC[20.1-24.9/0.1]-P[0.25-1.29/0.001]
A-WPAL1.3-LC[25.1-29.9/0.1]-P[0.25-1.29/0.001]
A-WPAL1.3-LC[30.1-34.9/0.1]-P[0.25-1.29/0.001]
A-WPAL1.3-LC[35.1-39.9/0.1]-P[0.25-1.29/0.001]
A-WPAL1.3-LCT[20,​25,​30,​35]-P[0.25-1.29/0.001]
A-WPAL1.3-LCT[25.1-29.9/0.1]-P[0.25-1.29/0.001]
A-WPAL1.3-LMT[20,​25,​30,​35]-P[0.25-1.29/0.001]
A-WPAL1.3-LMT[35.1-39.9/0.1]-P[0.25-1.29/0.001]
A-WPAL1.4-[20,​25,​30,​35,​40]-P[0.25-1.39/0.001]
A-WPAL1.4-LC[20,​25,​30,​35]-P[0.25-1.39/0.001]
A-WPAL1.4-LC[20.1-24.9/0.1]-P[0.25-1.39/0.001]
A-WPAL1.4-LC[25.1-29.9/0.1]-P[0.25-1.39/0.001]
A-WPAL1.4-LC[30.1-34.9/0.1]-P[0.25-1.39/0.001]
A-WPAL1.4-LC[35.1-39.9/0.1]-P[0.25-1.39/0.001]
A-WPAL1.4-LCT[20,​25,​30,​35]-P[0.25-1.39/0.001]
A-WPAL1.4-LCT[30.1-34.9/0.1]-P[0.25-1.39/0.001]
A-WPAL1.4-LMT[20,​25,​30,​35]-P[0.25-1.39/0.001]
A-WPAL1.4-LMT[20.1-24.9/0.1]-P[0.25-1.39/0.001]
A-WPAL1.5-[20,​25,​30,​35,​40]-P[0.25-1.49/0.001]
A-WPAL1.5-LC[20,​25,​30,​35]-P[0.25-1.49/0.001]
A-WPAL1.5-LC[20.1-24.9/0.1]-P[0.25-1.49/0.001]
A-WPAL1.5-LC[25.1-29.9/0.1]-P[0.25-1.49/0.001]
A-WPAL1.5-LC[30.1-34.9/0.1]-P[0.25-1.49/0.001]
A-WPAL1.5-LC[35.1-39.9/0.1]-P[0.25-1.49/0.001]
A-WPAL1.5-LCT[20,​25,​30,​35]-P[0.25-1.49/0.001]
A-WPAL1.5-LCT[20.1-24.9/0.1]-P[0.25-1.49/0.001]
A-WPAL1.5-LCT[25.1-29.9/0.1]-P[0.25-1.49/0.001]
A-WPAL1.5-LCT[30.1-34.9/0.1]-P[0.25-1.49/0.001]
A-WPAL1.5-LCT[35.1-39.9/0.1]-P[0.25-1.49/0.001]
A-WPAL1.5-LMT[20,​25,​30,​35]-P[0.25-1.49/0.001]
A-WPAL1.5-LMT[20.1-24.9/0.1]-P[0.25-1.49/0.001]
A-WPAL1.5-LMT[25.1-29.9/0.1]-P[0.25-1.49/0.001]
A-WPAL1.5-LMT[30.1-34.9/0.1]-P[0.25-1.49/0.001]
A-WPAL1.5-LMT[35.1-39.9/0.1]-P[0.25-1.49/0.001]
A-WPAL1.6-[30,​35,​40,​50,​60]-P[0.5-1.59/0.001]
A-WPAL1.6-LC[20-59.9/0.1]-P[0.5-1.59/0.001]
A-WPAL1.6-LCT[20-49.9/0.1]-P[0.5-1.59/0.001]
型番通常単価スライド値引通常
出荷日
RoHS材質 表面処理 シャンク径D公差 刃先長さ D(シャンク径)
(mm)
T(ツバ厚)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
LCT(ツバ厚公差変更+全長変更)
(mm)
LMT(ツバ厚公差変更+全長変更)
(mm)
P(刃先寸法)
(mm)

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.0320 ~ 40---0.25 ~ 0.99

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.03-20 ~ 35--0.25 ~ 0.99

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.03-20 ~ 34.9--0.25 ~ 0.99

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.03--20 ~ 35-0.25 ~ 0.99

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.03--30.1 ~ 34.9-0.25 ~ 0.99

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.03---20 ~ 350.25 ~ 0.99

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.03---25.1 ~ 29.90.25 ~ 0.99

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.1320 ~ 40---0.25 ~ 1.09

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.13-20 ~ 35--0.25 ~ 1.09

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.13-35.1 ~ 39.9--0.25 ~ 1.09

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.13--20 ~ 35-0.25 ~ 1.09

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.13--35.1 ~ 39.9-0.25 ~ 1.09

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.13---20 ~ 350.25 ~ 1.09

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.13---30.1 ~ 34.90.25 ~ 1.09

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.2320 ~ 40---0.25 ~ 1.19

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.23-20 ~ 35--0.25 ~ 1.19

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.23-30.1 ~ 34.9--0.25 ~ 1.19

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.23--20 ~ 35-0.25 ~ 1.19

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.23--30.1 ~ 34.9-0.25 ~ 1.19

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.23---20 ~ 350.25 ~ 1.19

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.23---20.1 ~ 24.90.25 ~ 1.19

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.3320 ~ 40---0.25 ~ 1.29

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.33-20 ~ 35--0.25 ~ 1.29

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.33-20.1 ~ 24.9--0.25 ~ 1.29

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.33-25.1 ~ 29.9--0.25 ~ 1.29

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.33-30.1 ~ 34.9--0.25 ~ 1.29

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.33-35.1 ~ 39.9--0.25 ~ 1.29

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.33--20 ~ 35-0.25 ~ 1.29

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.33--25.1 ~ 29.9-0.25 ~ 1.29

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.33---20 ~ 350.25 ~ 1.29

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.33---35.1 ~ 39.90.25 ~ 1.29

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.4320 ~ 40---0.25 ~ 1.39

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.43-20 ~ 35--0.25 ~ 1.39

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.43-20.1 ~ 24.9--0.25 ~ 1.39

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.43-25.1 ~ 29.9--0.25 ~ 1.39

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.43-30.1 ~ 34.9--0.25 ~ 1.39

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.43-35.1 ~ 39.9--0.25 ~ 1.39

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.43--20 ~ 35-0.25 ~ 1.39

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.43--30.1 ~ 34.9-0.25 ~ 1.39

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.43---20 ~ 350.25 ~ 1.39

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.43---20.1 ~ 24.90.25 ~ 1.39

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.5320 ~ 40---0.25 ~ 1.49

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.53-20 ~ 35--0.25 ~ 1.49

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.53-20.1 ~ 24.9--0.25 ~ 1.49

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.53-25.1 ~ 29.9--0.25 ~ 1.49

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.53-30.1 ~ 34.9--0.25 ~ 1.49

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.53-35.1 ~ 39.9--0.25 ~ 1.49

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.53--20 ~ 35-0.25 ~ 1.49

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.53--20.1 ~ 24.9-0.25 ~ 1.49

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.53--25.1 ~ 29.9-0.25 ~ 1.49

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.53--30.1 ~ 34.9-0.25 ~ 1.49

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.53--35.1 ~ 39.9-0.25 ~ 1.49

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.53---20 ~ 350.25 ~ 1.49

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.53---20.1 ~ 24.90.25 ~ 1.49

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.53---25.1 ~ 29.90.25 ~ 1.49

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.53---30.1 ~ 34.90.25 ~ 1.49

-

5日目 対応超硬V30(HIP)なし+0.005/0L1.53---35.1 ~ 39.90.25 ~ 1.49

-

3日目 対応超硬V30(HIP)なし+0.005/0L1.6330 ~ 60---0.5 ~ 1.59

-

3日目 対応超硬V30(HIP)なし+0.005/0L1.63-20 ~ 59.9--0.5 ~ 1.59

-

3日目 対応超硬V30(HIP)なし+0.005/0L1.63--20 ~ 49.9-0.5 ~ 1.59

Loading...

規格表


超硬ショルダー小径パンチ ノーマル・ラップ仕上げ・TiCN処理:関連画像
・規格表
BH型式L指定0.001mm単位(指定0.01mm単位)
TypeD
ツバ厚T=3mmツバ厚T=5mmmin. P max.(コーティングTiCN処理)
32.0

(Dm5(D
WPASA-WPAS
WXPASA-WXPAS
(D≧1.6)(D≧1.6)
-ラップ仕上げ-(D≧1.6)
L-WPASAL-WPAS
L-WXPASAL-WXPAS
-コーティングTiCN-(D≧1.1)
H-WPASAH-WPAS
H-WXPASAH-WXPAS
(D≧1.6)(D≧1.6)

(Dm5(D
WPLTASA-WPLTAS
(D≧1.6)(D≧1.6)
-ラップ仕上げ-(D≧1.6)
L-WPLTASAL-WPLTAS
-コーティングTiCN-(D≧1.6)
H-WPLTASAH-WPLTAS
1.02025303540  0.150~0.990
2.61.12025303540  0.150~1.090(1.00~1.09)
1.22025303540  0.150~1.190(1.00~1.19)
41.32025303540  0.150~1.290(1.00~1.29)
1.42025303540  0.150~1.390(1.00~1.39)
1.52025303540  0.150~1.490(1.00~1.49)
1.6202530354050600.300~1.590(1.00~1.59)
63.02.0202530354050600.500~1.990(1.00~1.99)
83.52.5202530354050600.800~2.490(1.00~2.49)
52.0

(Dm5(D
WPALA-WPAL
WXPALA-WXPAL
(D≧1.6)(D≧1.6)
-ラップ仕上げ-(D≧1.6)
L-WPALAL-WPAL
L-WXPALAL-WXPAL
-コーティングTiCN-(D≧1.1)
H-WPALAH-WPAL
H-WXPALAH-WXPAL
(D≧1.6)(D≧1.6)


(Dm5(D
WPLTALA-WPLTAL
(D≧1.6)(D≧1.6)
-ラップ仕上げ-(D≧1.6)
L-WPLTALAL-WPLTAL
-コーティングTiCN-(D≧1.6)
H-WPLTALAH-WPLTAL
1.02025303540  0.250~0.990
2.61.12025303540  0.250~1.090(1.00~1.09)
1.22025303540  0.250~1.190(1.00~1.19)
61.32025303540  0.250~1.290(1.00~1.29)
1.42025303540  0.250~1.390(1.00~1.39)
1.52025303540  0.250~1.490(1.00~1.49)
1.6  30354050600.500~1.590(1.00~1.59)
83.02.0  30354050600.500~1.990(1.00~1.99)
133.52.5  30354050600.800~2.490(1.00~2.49)
:P>D-0.03→ℓ=0 丸パンチでP>D-0.03の場合、D (導入部)はつきません。
刃先SタイプでP寸法が0.150~0.249の場合、B寸(4)は3mmになります。
刃先LタイプでP寸法が0.250~0.399の場合、B寸(6)は5mmになります。
コーティングTiCN処理はPmin.1.00mmになります。
P寸指定単位→コーティング処理は0.01mm単位になります。(PKC追加工使用の場合0.001mm単位指定可)
各タイプの対応シャンク径(D寸法)は下表を参照ください。

表面処理 材質Typeツバ厚TmmD寸対応範囲
ノーマルV30WPA□A-WPA□3D1.0~2.5
WPLTA□A-WPLTA□5D1.6~2.5
超微粒子WXP□A-WXP□3
ラップ仕上げV30L-WPA□AL-WPA□3D1.6~2.5
L-WPLTA□AL-WPLTA□5
超微粒子L-WXP□AL-WXP□3
コーティング
TiCN処理
V30H-WPA□AH-WPA□3D1.1~2.5
H-WPLTA□AH-WPLTA□5D1.6~2.5
超微粒子H-WXP□AH-WXP□3

納期

●V30
(D≦1.5)


●V30
(D≧1.6)


●超微粒子

1,500円/1本
3本以上で1明細行当たり一律4,050円

●コーティングTiCN処理

1,500円/1本
3本以上で1明細行当たり一律4,050円

運送所要日数はこちら

価格表


■材質 V30(HIP) 基準単価
D
WPAS
WPAL
A-WPAS
A-WPAL
 WPLTAS
WPLTAL
A-WPLTAS
A-WPLTAL
L-WPAS
L-WPAL
AL-WPAS
AL-WPAL
 L-WPLTAS
L-WPLTAL
AL-WPLTAS
AL-WPLTAL
H-WPAS
H-WPAL
AH-WPAS
AH-WPAL
 H-WPLTAS
H-WPLTAL
AH-WPLTAS
AH-WPLTAL
1.07,350
1.18,880
1.2
1.36,7608,290
1.4
1.5
1.65,1905,9506,720
2.03,5104,2705,040
2.53,4004,1604,930

■材質 超微粒子(HIP) 基準単価
D
WXPAS
WXPAL
A-WXPAS
A-WXPAL
L-WXPAS
L-WXPAL
AL-WXPAS
AL-WXPAL
H-WXPAS
H-WXPAL
AH-WXPAS
AH-WXPAL
1.67,2307,9908,760
2.05,2205,9806,750
2.54,9605,7206,490

仕様・概要

P=0.3以下は刃先の折損にご注意ください
(1)マイクロメータでの測定は特にご注意願います。
(2)パンチはクッション性のあるものの上に置いてください。
(3)パンチの刃先部はパンチガイドと常に嵌合状態にして使用してください。
(4)パンチガイドの角は逃がしておいてください。
超硬ショルダー小径パンチ ノーマル・ラップ仕上げ・TiCN処理:関連画像

追加工

追加工価格も数量スライド適用 こちら

超硬ショルダー小径パンチ ノーマル・ラップ仕上げ・TiCN処理:関連画像

ツバ部C面加工
パンチ頭部の強度UPになります こちら


基本情報

先端形状 1段 ジェクタ なし 刃先形状 A
シャンク(取付部)形状 標準
