超硬ショルダーパンチ ノーマル

超硬ショルダーパンチ ノーマル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.543

型番

商品を一つに絞り込むとこちらに型番が表示されます

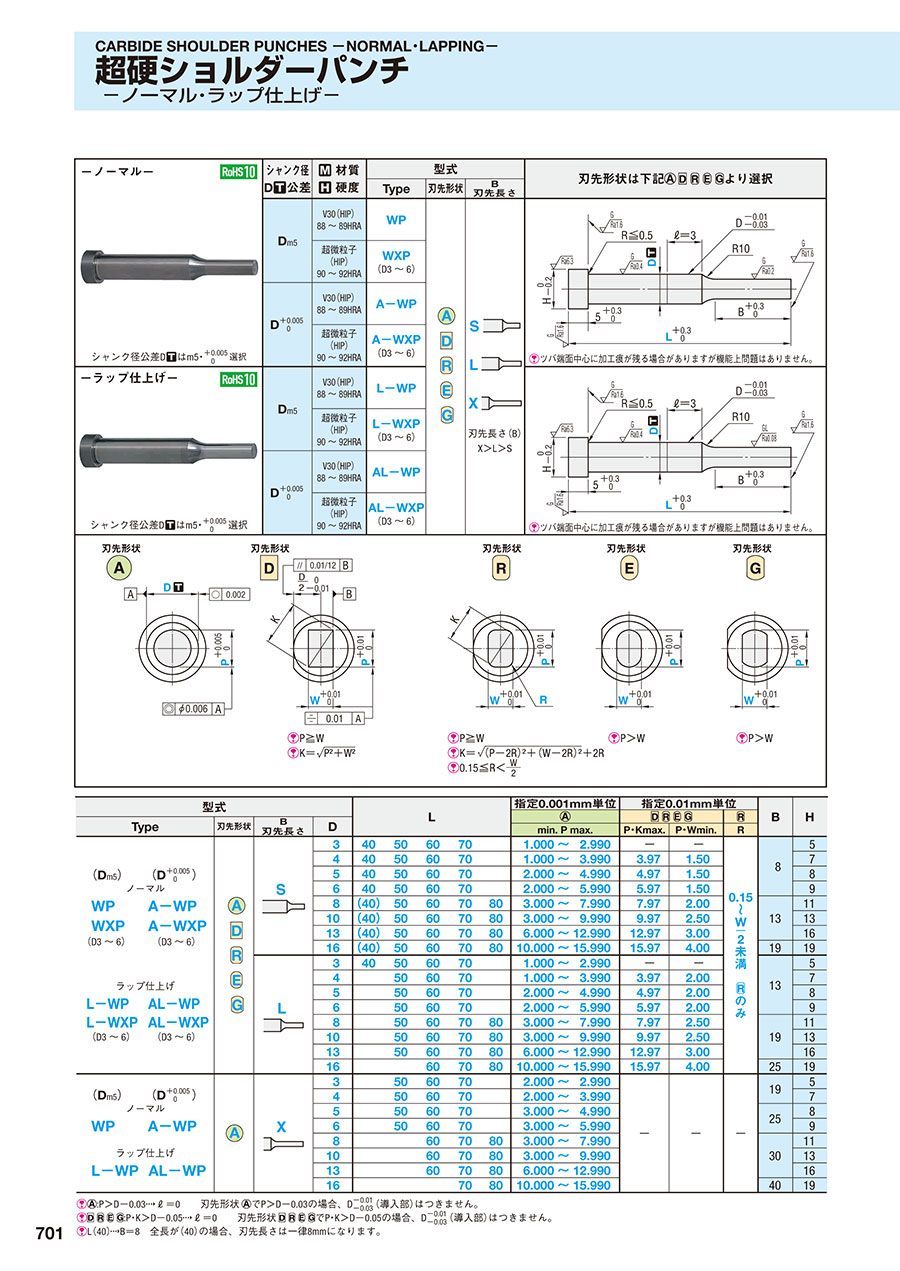

超硬ショルダーパンチ ノーマル:関連画像
・材質表
シャンク径
D公差
材質
硬度
型式刃先形状は下図 A~Gより選択
TypeShape
刃先形状
B
刃先長さ
Dm5V30(HIP)
88~89HRA
WPS

L

X

刃先長さ(B)
X>L>S
超硬ショルダーパンチ ノーマル:関連画像

ツバ端面中心に加工痕が残る場合がありますが機能上問題はございません。

超微粒子
(HIP)
90~92HRA
WXP
(D3~6)
DV30(HIP)
88~89HRA
A-WP
超微粒子
(HIP)
90~92HRA
A-WXP
(D3~6)


超硬ショルダーパンチ ノーマル:関連画像


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応
大口
数 量1~45~910~1415~2021~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
A-WPAL3-[40-70/10]-P[1-2.99/0.001]
A-WPAL3-[40-70/10]-PC[0.5-0.999/0.001]
A-WPAL3-LC[27-69.9/0.1]-P[1-2.99/0.001]
A-WPAL3-LC[27-69.9/0.1]-PC[0.5-0.999/0.001]
A-WPAL3-LCT[27-69.9/0.1]-P[1-2.99/0.001]
A-WPAL3-LCT[27-69.9/0.1]-PC[0.5-0.999/0.001]
A-WPAL3-LMT[27-69.9/0.1]-P[1-2.99/0.001]
A-WPAL3-LMT[27-69.9/0.1]-PC[0.5-0.999/0.001]
A-WPAL4-[50-70/10]-P[1-3.99/0.001]
A-WPAL4-[50-70/10]-PC[0.5-0.999/0.001]
A-WPAL4-LC[27-69.9/0.1]-P[1-3.99/0.001]
A-WPAL4-LC[27-69.9/0.1]-PC[0.5-0.999/0.001]
A-WPAL4-LCT[27-69.9/0.1]-P[1-3.99/0.001]
A-WPAL4-LCT[27-69.9/0.1]-PC[0.5-0.999/0.001]
A-WPAL4-LMT[27-69.9/0.1]-P[1-3.99/0.001]
A-WPAL4-LMT[27-69.9/0.1]-PC[0.5-0.999/0.001]
A-WPAL5-[50-70/10]-P[2-4.99/0.001]
A-WPAL5-[50-70/10]-PC[1-1.999/0.001]
A-WPAL5-LC[27-69.9/0.1]-P[2-4.99/0.001]
A-WPAL5-LC[27-69.9/0.1]-PC[1-1.999/0.001]
A-WPAL5-LCT[27-69.9/0.1]-P[2-4.99/0.001]
A-WPAL5-LCT[27-69.9/0.1]-PC[1-1.999/0.001]
A-WPAL5-LMT[27-69.9/0.1]-P[2-4.99/0.001]
A-WPAL5-LMT[27-69.9/0.1]-PC[1-1.999/0.001]
A-WPAL6-[50-70/10]-P[2-5.99/0.001]
A-WPAL6-[50-70/10]-PC[1-1.999/0.001]
A-WPAL6-LC[27-69.9/0.1]-P[2-5.99/0.001]
A-WPAL6-LC[27-69.9/0.1]-PC[1-1.999/0.001]
A-WPAL6-LCT[27-69.9/0.1]-P[2-5.99/0.001]
A-WPAL6-LCT[27-69.9/0.1]-PC[1-1.999/0.001]
A-WPAL6-LMT[27-69.9/0.1]-P[2-5.99/0.001]
A-WPAL6-LMT[27-69.9/0.1]-PC[1-1.999/0.001]
A-WPAL8-[50-80/10]-P[3-7.99/0.001]
A-WPAL8-[50-80/10]-PC[1.5-2.999/0.001]
A-WPAL8-LC[27-79.9/0.1]-P[3-7.99/0.001]
A-WPAL8-LC[27-79.9/0.1]-PC[1.5-2.999/0.001]
A-WPAL8-LCT[27-79.9/0.1]-P[3-7.99/0.001]
A-WPAL8-LCT[27-79.9/0.1]-PC[1.5-2.999/0.001]
A-WPAL8-LMT[27-79.9/0.1]-P[3-7.99/0.001]
A-WPAL8-LMT[27-79.9/0.1]-PC[1.5-2.999/0.001]
A-WPAL10-[50-80/10]-P[3-9.99/0.001]
A-WPAL10-[50-80/10]-PC[1.5-2.999/0.001]
A-WPAL10-LC[27-79.9/0.1]-P[3-9.99/0.001]
A-WPAL10-LC[27-79.9/0.1]-PC[1.5-2.999/0.001]
A-WPAL10-LCT[27-79.9/0.1]-P[3-9.99/0.001]
A-WPAL10-LCT[27-79.9/0.1]-PC[1.5-2.999/0.001]
A-WPAL10-LMT[27-79.9/0.1]-P[3-9.99/0.001]
A-WPAL10-LMT[27-79.9/0.1]-PC[1.5-2.999/0.001]
A-WPAL13-[50-80/10]-P[6-12.99/0.001]
A-WPAL13-[50-80/10]-PC[3-5.999/0.001]
A-WPAL13-LC[27-79.9/0.1]-P[6-12.99/0.001]
A-WPAL13-LC[27-79.9/0.1]-PC[3-5.999/0.001]
A-WPAL13-LCT[27-79.9/0.1]-P[6-12.99/0.001]
A-WPAL13-LCT[27-79.9/0.1]-PC[3-5.999/0.001]
A-WPAL13-LMT[27-79.9/0.1]-P[6-12.99/0.001]
A-WPAL13-LMT[27-79.9/0.1]-PC[3-5.999/0.001]
A-WPAL16-[60-80/10]-P[10-15.99/0.001]
A-WPAL16-[60-80/10]-PC[5-9.999/0.001]
A-WPAL16-LC[27-79.9/0.1]-P[10-15.99/0.001]
A-WPAL16-LC[27-79.9/0.1]-PC[5-9.999/0.001]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 シャンク径D公差 刃先長さ D(シャンク径)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
LCT(ツバ厚公差変更+全長変更)
(mm)
LMT(ツバ厚公差変更+全長変更)
(mm)
P(刃先寸法)
(mm)
PC(刃先寸法変更)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)
WC(刃先寸法変更)
(mm)

-

2日目 対応A超硬V30(HIP)+0.005/0L340 ~ 70---1 ~ 2.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L340 ~ 70----0.5 ~ 0.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L3-27 ~ 69.9--1 ~ 2.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L3-27 ~ 69.9---0.5 ~ 0.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L3--27 ~ 69.9-1 ~ 2.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L3--27 ~ 69.9--0.5 ~ 0.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L3---27 ~ 69.91 ~ 2.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L3---27 ~ 69.9-0.5 ~ 0.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L450 ~ 70---1 ~ 3.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L450 ~ 70----0.5 ~ 0.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L4-27 ~ 69.9--1 ~ 3.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L4-27 ~ 69.9---0.5 ~ 0.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L4--27 ~ 69.9-1 ~ 3.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L4--27 ~ 69.9--0.5 ~ 0.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L4---27 ~ 69.91 ~ 3.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L4---27 ~ 69.9-0.5 ~ 0.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L550 ~ 70---2 ~ 4.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L550 ~ 70----1 ~ 1.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L5-27 ~ 69.9--2 ~ 4.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L5-27 ~ 69.9---1 ~ 1.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L5--27 ~ 69.9-2 ~ 4.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L5--27 ~ 69.9--1 ~ 1.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L5---27 ~ 69.92 ~ 4.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L5---27 ~ 69.9-1 ~ 1.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L650 ~ 70---2 ~ 5.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L650 ~ 70----1 ~ 1.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L6-27 ~ 69.9--2 ~ 5.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L6-27 ~ 69.9---1 ~ 1.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L6--27 ~ 69.9-2 ~ 5.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L6--27 ~ 69.9--1 ~ 1.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L6---27 ~ 69.92 ~ 5.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L6---27 ~ 69.9-1 ~ 1.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L850 ~ 80---3 ~ 7.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L850 ~ 80----1.5 ~ 2.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L8-27 ~ 79.9--3 ~ 7.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L8-27 ~ 79.9---1.5 ~ 2.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L8--27 ~ 79.9-3 ~ 7.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L8--27 ~ 79.9--1.5 ~ 2.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L8---27 ~ 79.93 ~ 7.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L8---27 ~ 79.9-1.5 ~ 2.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L1050 ~ 80---3 ~ 9.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L1050 ~ 80----1.5 ~ 2.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L10-27 ~ 79.9--3 ~ 9.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L10-27 ~ 79.9---1.5 ~ 2.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L10--27 ~ 79.9-3 ~ 9.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L10--27 ~ 79.9--1.5 ~ 2.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L10---27 ~ 79.93 ~ 9.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L10---27 ~ 79.9-1.5 ~ 2.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L1350 ~ 80---6 ~ 12.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L1350 ~ 80----3 ~ 5.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L13-27 ~ 79.9--6 ~ 12.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L13-27 ~ 79.9---3 ~ 5.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L13--27 ~ 79.9-6 ~ 12.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L13--27 ~ 79.9--3 ~ 5.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L13---27 ~ 79.96 ~ 12.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L13---27 ~ 79.9-3 ~ 5.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L1660 ~ 80---10 ~ 15.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L1660 ~ 80----5 ~ 9.999---

-

2日目 対応A超硬V30(HIP)+0.005/0L16-27 ~ 79.9--10 ~ 15.99----

-

2日目 対応A超硬V30(HIP)+0.005/0L16-27 ~ 79.9---5 ~ 9.999---

Loading...

規格表


超硬ショルダーパンチ ノーマル:関連画像
・規格表
型式L指定0.001mm単位指定0.01mm単位BH
TypeShape
刃先形状
B
刃先長さ
D
min. P max.P・Kmax.P・Wmin.R
(Dm5)
WP
WXP

(D3~6)
(D
A-WP
A-WXP

(D3~6)
S
340506070 1.000~2.9900.15

W
/
2




85
440506070 1.000~3.9903.971.507
540506070 2.000~4.9904.971.508
640506070 2.000~5.9905.971.509
8(40)506070803.000~7.9907.972.001311
10(40)506070803.000~9.9909.972.5013
13(40)506070806.000~12.99012.973.0016
16(40)5060708010.000~15.99015.974.001919
L
340506070 1.000~2.990135
4 506070 1.000~3.9903.972.007
5 506070 2.000~4.9904.972.008
6 506070 2.000~5.9905.972.009
8 506070803.000~7.9907.972.501911
10 506070803.000~9.9909.972.5013
13 506070806.000~12.99012.973.0016
16  60708010.000~15.99015.974.002519
(Dm5)
WP
(D
A-WP

X
3 506070 2.000~2.990195
4 506070 2.000~3.9907
5 506070 3.000~4.990258
6 506070 3.000~5.9909
8  6070803.000~7.9903011
10  6070803.000~9.99013
13  6070806.000~12.99016
16   708010.000~15.9904019
L(40)→B=8 全長が(40)の場合、刃先長さは一律8mmになります。
:P>D-0.03→ℓ=0 丸パンチでP>D-0.03の場合、D(導入部)はつきません。
:P・K>D-0.05→ℓ=0 変形パンチでP・K>D-0.05の場合、D(導入部)はつきません。

納期



300円/明細行
1,500円/1本
ストークA早割は1明細行当たり一律300円
ストークAは3本以上で1明細行当たり一律4,050円
ラップ仕上げ・超微粒子の刃先長さX・追加工PRCはストークA早割適用不可



1,500円/1本
3本以上で1明細行当たり一律4,050円

運送所要日数はこちら

価格表


超硬ショルダーパンチ
■V30(HIP) ノーマルタイプ 基準単価

D
WPAS
WPAL
A-WPAS
A-WPAL
WPAX
A-WPAX
WPDS
WPDL
A-WPDS
A-WPDL
WPRS
WPRL
A-WPRS
A-WPRL
WPES
WPEL
A-WPES
A-WPEL
WPGS
WPGL
A-WPGS
A-WPGL
33,0903,660
43,1303,7005,0805,7505,6104,910
53,1803,7505,1305,7905,6604,960
63,5804,1505,2205,9705,8305,000
84,5905,1606,4007,2006,9706,180
105,6806,2507,4208,2608,0407,150
136,8907,4608,9609,7009,4408,610
168,9909,54010,36011,29011,02010,010

■超微粒子(HIP) ノーマルタイプ 基準単価
D
WXPAS
WXPAL
A-WXPAS
A-WXPAL
WXPDS
WXPDL
A-WXPDS
A-WXPDL
WXPRS
WXPRL
A-WXPRS
A-WXPRL
WXPES
WXPEL
A-WXPES
A-WXPEL
WXPGS
WXPGL
A-WXPGS
A-WXPGL
34,770
44,8407,9308,8508,6607,690
54,9008,0008,9108,7307,750
65,4108,1209,1608,9807,810

追加工

プレス金型用標準部品カタログ2015に記載の内容と一部異なる箇所があります。最新情報は下記をご覧ください。

追加工価格も数量スライド適用 こちら

超硬ショルダーパンチ ノーマル:関連画像

ツバ部C面加工
パ ンチ頭部の強度UPになります。 こちら


基本情報

先端形状 1段 ジェクタ なし 表面処理 なし
シャンク(取付部)形状 標準

超硬ショルダーパンチ ノーマルのレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
