精密級超硬ストレートパンチ

精密級超硬ストレートパンチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

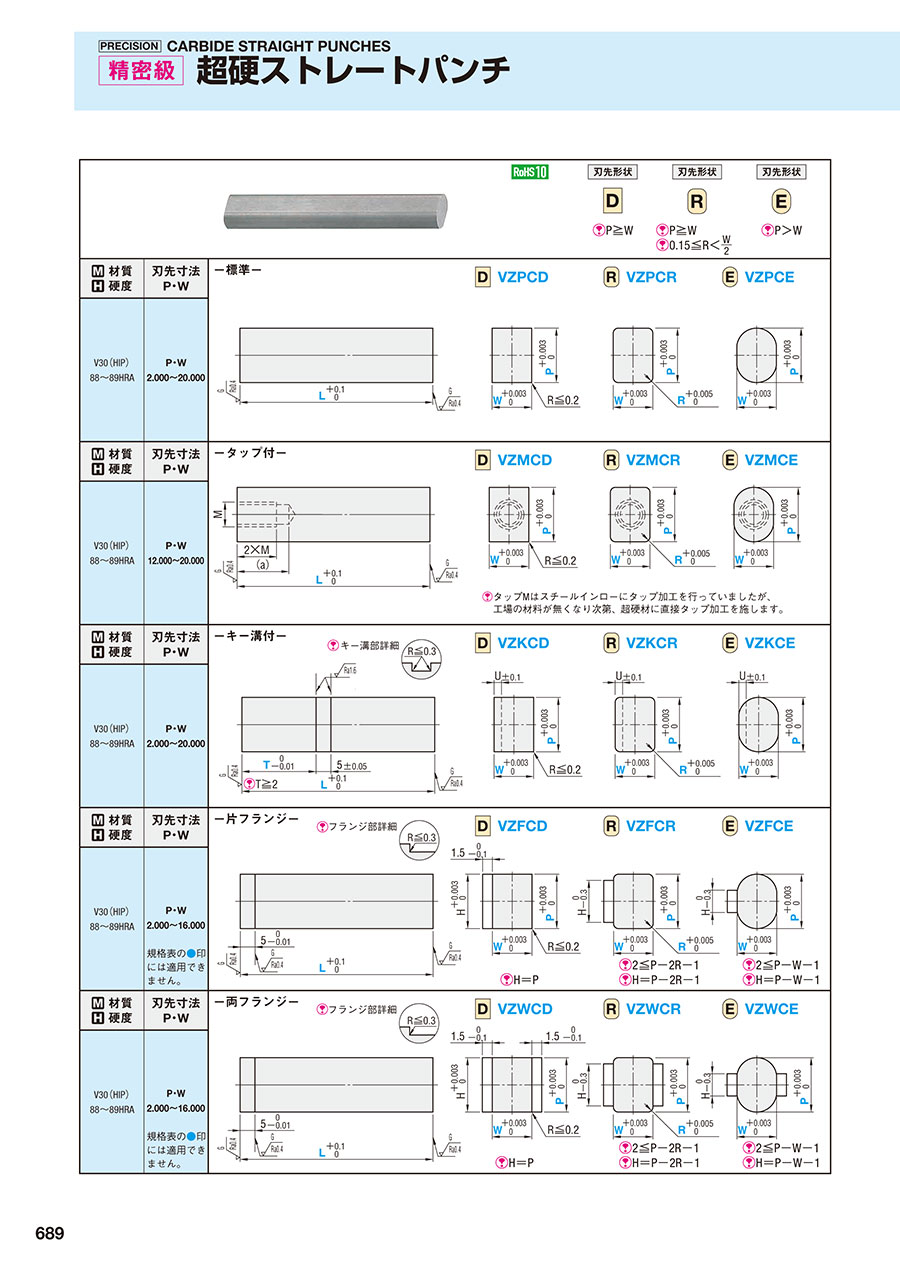

PDFP.529

型番

商品を一つに絞り込むとこちらに型番が表示されます

精密級超硬ストレートパンチ:関連画像
・材質表
材質
硬度
刃先寸法
P・W
-ノーマル-
精密級超硬ストレートパンチ:関連画像
精密級超硬ストレートパンチ:関連画像
V30(HIP)
88~89HRA
P・W
2.000~20.000
材質
硬度
刃先寸法
P・W
-タップ付-
精密級超硬ストレートパンチ:関連画像
精密級超硬ストレートパンチ:関連画像

タップMはスチールインローにタップ加工を行っていましたが、
    工場の材料が無くなり次第、超硬材に直接タップ加工を施します。
V30(HIP)
88~89HRA
P・W
12.000~20.000
材質
硬度
刃先寸法
P・W
-キー溝付-
精密級超硬ストレートパンチ:関連画像

キー溝部詳細
精密級超硬ストレートパンチ:関連画像
精密級超硬ストレートパンチ:関連画像
V30(HIP)
88~89HRA
P・W
2.000~20.000
材質
硬度
刃先寸法
P・W
-片フランジ-
精密級超硬ストレートパンチ:関連画像

フランジ部詳細
精密級超硬ストレートパンチ:関連画像
精密級超硬ストレートパンチ:関連画像
V30(HIP)
88~89HRA
P・W
2.000~16.000
規格表の●印
には適用でき
ません。
材質
硬度
刃先寸法
P・W
-両フランジ-
精密級超硬ストレートパンチ:関連画像

フランジ部詳細
精密級超硬ストレートパンチ:関連画像
精密級超硬ストレートパンチ:関連画像
V30(HIP)
88~89HRA
P・W
2.000~16.000
規格表の●印
には適用でき
ません。


●刃先加工限度
精密級超硬ストレートパンチ:関連画像



数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~45~910~1415~2021~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
VZFCD-[40-70/10]-P[2-16/0.001]-W[2-16/0.001]-F[0-90/90]
VZFCD-LC[20-69.9/0.1]-P[2-16/0.001]-W[2-16/0.001]-F[0-90/90]
VZFCD-LCX[30-69.9/0.1]-P[2-16/0.001]-W[2-16/0.001]-F[0-90/90]
VZFCE-[40-70/10]-P[2-16/0.001]-W[2-16/0.001]-F[0-90/90]
VZFCE-LC[20-69.9/0.1]-P[2-16/0.001]-W[2-16/0.001]-F[0-90/90]
VZFCE-LCX[30-69.9/0.1]-P[2-16/0.001]-W[2-16/0.001]-F[0-90/90]
VZFCR-[40-70/10]-P[2-16/0.001]-W[2-16/0.001]-R[0.15-9.99/0.001]-F[0-90/90]
VZFCR-LC[20-69.9/0.1]-P[2-16/0.001]-W[2-16/0.001]-R[0.15-9.99/0.001]-F[0-90/90]
VZFCR-LCX[30-69.9/0.1]-P[2-16/0.001]-W[2-16/0.001]-R[0.15-9.99/0.001]-F[0-90/90]
VZKCD-[40-70/10]-P[2-20/0.001]-W[2-20/0.001]-T[2-70/0.1]-K[0-90/90]
VZKCD-LC[20-69.9/0.1]-P[2-20/0.001]-W[2-20/0.001]-T[2-70/0.1]-K[0-90/90]
VZKCD-LCX[30-69.9/0.1]-P[2-20/0.001]-W[2-20/0.001]-T[2-70/0.1]-K[0-90/90]
VZKCE-[40-70/10]-P[2-20/0.001]-W[2-20/0.001]-T[2-70/0.1]-K[0-90/90]
VZKCE-LC[20-69.9/0.1]-P[2-20/0.001]-W[2-20/0.001]-T[2-70/0.1]-K[0-90/90]
VZKCE-LCX[30-69.9/0.1]-P[2-20/0.001]-W[2-20/0.001]-T[2-70/0.1]-K[0-90/90]
VZKCR-[40-70/10]-P[2-20/0.001]-W[2-20/0.001]-R[0.15-9.99/0.001]-T[2-70/0.1]-K[0-90/90]
VZKCR-LC[20-69.9/0.1]-P[2-20/0.001]-W[2-20/0.001]-R[0.15-9.99/0.001]-T[2-70/0.1]-K[0-90/90]
VZKCR-LCX[30-69.9/0.1]-P[2-20/0.001]-W[2-20/0.001]-R[0.15-9.99/0.001]-T[2-70/0.1]-K[0-90/90]
VZMCD-[40-70/10]-P[12-20/0.001]-W[12-20/0.001]
VZMCD-LC[20-69.9/0.1]-P[12-20/0.001]-W[12-20/0.001]
VZMCD-LCX[30-69.9/0.1]-P[12-20/0.001]-W[12-20/0.001]
VZMCE-[40-70/10]-P[12-20/0.001]-W[12-20/0.001]
VZMCE-LC[20-69.9/0.1]-P[12-20/0.001]-W[12-20/0.001]
VZMCE-LCX[30-69.9/0.1]-P[12-20/0.001]-W[12-20/0.001]
VZMCR-[40-70/10]-P[12-20/0.001]-W[12-20/0.001]-R[0.15-9.99/0.001]
VZMCR-LC[20-69.9/0.1]-P[12-20/0.001]-W[12-20/0.001]-R[0.15-9.99/0.001]
VZMCR-LCX[30-69.9/0.1]-P[12-20/0.001]-W[12-20/0.001]-R[0.15-9.99/0.001]
VZPCD-[40-70/10]-P[2-20/0.001]-W[2-20/0.001]
VZPCD-LC[30-69.9/0.1]-P[2-20/0.001]-W[2-20/0.001]
VZPCD-LCX[30-69.9/0.1]-P[2-20/0.001]-W[2-20/0.001]
VZPCE-[40-70/10]-P[2-20/0.001]-W[2-20/0.001]
VZPCE-LC[20-69.9/0.1]-P[2-20/0.001]-W[2-20/0.001]
VZPCE-LCX[30-69.9/0.1]-P[2-20/0.001]-W[2-20/0.001]
VZPCR-[40-70/10]-P[2-20/0.001]-W[2-20/0.001]-R[0.15-9.99/0.001]
VZPCR-LC[20-69.9/0.1]-P[2-20/0.001]-W[2-20/0.001]-R[0.15-9.99/0.001]
VZPCR-LCX[30-69.9/0.1]-P[2-20/0.001]-W[2-20/0.001]-R[0.15-9.99/0.001]
VZWCD-[40-70/10]-P[2-16/0.001]-W[2-16/0.001]-WF[0-90/90]
VZWCD-LC[20-69.9/0.1]-P[2-16/0.001]-W[2-16/0.001]-WF[0-90/90]
VZWCD-LCX[30-69.9/0.1]-P[2-16/0.001]-W[2-16/0.001]-WF[0-90/90]
VZWCE-[40-70/10]-P[2-16/0.001]-W[2-16/0.001]-WF[0-90/90]
VZWCE-LC[20-69.9/0.1]-P[2-16/0.001]-W[2-16/0.001]-WF[0-90/90]
VZWCE-LCX[30-69.9/0.1]-P[2-16/0.001]-W[2-16/0.001]-WF[0-90/90]
VZWCR-[40-70/10]-P[2-16/0.001]-W[2-16/0.001]-R[0.15-9.99/0.001]-WF[0-90/90]
VZWCR-LC[20-69.9/0.1]-P[2-16/0.001]-W[2-16/0.001]-R[0.15-9.99/0.001]-WF[0-90/90]
VZWCR-LCX[30-69.9/0.1]-P[2-16/0.001]-W[2-16/0.001]-R[0.15-9.99/0.001]-WF[0-90/90]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 パンチシャンク(取付部)形状 F(フランジ位置指定)
(°)
K(キー溝位置指定)
(°)
L(全長)
(mm)
LC(全長変更)
(mm)
LCX(刃先長さBを変えず全長変更)
(mm)
P(刃先寸法)
(mm)
R(刃先コーナーR)
(mm)
T(キー溝位置)
(mm)
W(刃先寸法)
(mm)
WF(フランジ位置指定)
(°)

-

10日目 対応D片フランジ0 ~ 90-40 ~ 70--2 ~ 16--2 ~ 16-

-

10日目 対応D片フランジ0 ~ 90--20 ~ 69.9-2 ~ 16--2 ~ 16-

-

10日目 対応D片フランジ0 ~ 90---30 ~ 69.92 ~ 16--2 ~ 16-

-

10日目 対応E片フランジ0 ~ 90-40 ~ 70--2 ~ 16--2 ~ 16-

-

10日目 対応E片フランジ0 ~ 90--20 ~ 69.9-2 ~ 16--2 ~ 16-

-

10日目 対応E片フランジ0 ~ 90---30 ~ 69.92 ~ 16--2 ~ 16-

-

10日目 対応R片フランジ0 ~ 90-40 ~ 70--2 ~ 160.15 ~ 9.99-2 ~ 16-

-

10日目 対応R片フランジ0 ~ 90--20 ~ 69.9-2 ~ 160.15 ~ 9.99-2 ~ 16-

-

10日目 対応R片フランジ0 ~ 90---30 ~ 69.92 ~ 160.15 ~ 9.99-2 ~ 16-

-

10日目 対応Dキー溝付-0 ~ 9040 ~ 70--2 ~ 20-2 ~ 702 ~ 20-

-

10日目 対応Dキー溝付-0 ~ 90-20 ~ 69.9-2 ~ 20-2 ~ 702 ~ 20-

-

10日目 対応Dキー溝付-0 ~ 90--30 ~ 69.92 ~ 20-2 ~ 702 ~ 20-

-

10日目 対応Eキー溝付-0 ~ 9040 ~ 70--2 ~ 20-2 ~ 702 ~ 20-

-

10日目 対応Eキー溝付-0 ~ 90-20 ~ 69.9-2 ~ 20-2 ~ 702 ~ 20-

-

10日目 対応Eキー溝付-0 ~ 90--30 ~ 69.92 ~ 20-2 ~ 702 ~ 20-

-

10日目 対応Rキー溝付-0 ~ 9040 ~ 70--2 ~ 200.15 ~ 9.992 ~ 702 ~ 20-

-

10日目 対応Rキー溝付-0 ~ 90-20 ~ 69.9-2 ~ 200.15 ~ 9.992 ~ 702 ~ 20-

-

10日目 対応Rキー溝付-0 ~ 90--30 ~ 69.92 ~ 200.15 ~ 9.992 ~ 702 ~ 20-

-

10日目 対応Dタップ付--40 ~ 70--12 ~ 20--12 ~ 20-

-

10日目 対応Dタップ付---20 ~ 69.9-12 ~ 20--12 ~ 20-

-

10日目 対応Dタップ付----30 ~ 69.912 ~ 20--12 ~ 20-

-

10日目 対応Eタップ付--40 ~ 70--12 ~ 20--12 ~ 20-

-

10日目 対応Eタップ付---20 ~ 69.9-12 ~ 20--12 ~ 20-

-

10日目 対応Eタップ付----30 ~ 69.912 ~ 20--12 ~ 20-

-

10日目 対応Rタップ付--40 ~ 70--12 ~ 200.15 ~ 9.99-12 ~ 20-

-

10日目 対応Rタップ付---20 ~ 69.9-12 ~ 200.15 ~ 9.99-12 ~ 20-

-

10日目 対応Rタップ付----30 ~ 69.912 ~ 200.15 ~ 9.99-12 ~ 20-

-

10日目 対応D標準--40 ~ 70--2 ~ 20--2 ~ 20-

-

10日目 対応D標準---30 ~ 69.9-2 ~ 20--2 ~ 20-

-

10日目 対応D標準----30 ~ 69.92 ~ 20--2 ~ 20-

-

10日目 対応E標準--40 ~ 70--2 ~ 20--2 ~ 20-

-

10日目 対応E標準---20 ~ 69.9-2 ~ 20--2 ~ 20-

-

10日目 対応E標準----30 ~ 69.92 ~ 20--2 ~ 20-

-

10日目 対応R標準--40 ~ 70--2 ~ 200.15 ~ 9.99-2 ~ 20-

-

10日目 対応R標準---20 ~ 69.9-2 ~ 200.15 ~ 9.99-2 ~ 20-

-

10日目 対応R標準----30 ~ 69.92 ~ 200.15 ~ 9.99-2 ~ 20-

-

10日目 対応D両フランジ--40 ~ 70--2 ~ 16--2 ~ 160 ~ 90

-

10日目 対応D両フランジ---20 ~ 69.9-2 ~ 16--2 ~ 160 ~ 90

-

10日目 対応D両フランジ----30 ~ 69.92 ~ 16--2 ~ 160 ~ 90

-

10日目 対応E両フランジ--40 ~ 70--2 ~ 16--2 ~ 160 ~ 90

-

10日目 対応E両フランジ---20 ~ 69.9-2 ~ 16--2 ~ 160 ~ 90

-

10日目 対応E両フランジ----30 ~ 69.92 ~ 16--2 ~ 160 ~ 90

-

10日目 対応R両フランジ--40 ~ 70--2 ~ 160.15 ~ 9.99-2 ~ 160 ~ 90

-

10日目 対応R両フランジ---20 ~ 69.9-2 ~ 160.15 ~ 9.99-2 ~ 160 ~ 90

-

10日目 対応R両フランジ----30 ~ 69.92 ~ 160.15 ~ 9.99-2 ~ 160 ~ 90

Loading...

  1. 1

規格表


精密級超硬ストレートパンチ:関連画像
・規格表
型式LWP0.1mm単位U
2.000~5.0005.00~110.00010.001~16.00016.001~20.000
TypeShape
刃先形状
T
VZPC
VZKC
VZFC
VZWC




40
50
60
70
2.000~3.000 T≧21.0
3.001~4.000
4.001~5.000
5.001~6.000
6.001~8.000 1.5
8.001~10.000
10.001~16.000
16.001~20.000

型式LWPM(a)
12.000~16.00016.001~20.000
TypeShape
刃先形状
VZMC



40
50
60
70
12.000~13.000820
13.001~16.000
16.001~20.000

■キー溝位置指定
精密級超硬ストレートパンチ:関連画像


■フランジ位置指定
精密級超硬ストレートパンチ:関連画像


はF0・WF0のみ指定可
F90・WF90の場合、H寸法は次の寸法になります。
:H=W
:2≦W-2R-1 H=W-2R-1
フランジタイプ(片フランジ・両フランジ共)の形状は、フランジ側に片側0.5mmのストレート部ができます。
精密級超硬ストレートパンチ:関連画像

納期



運送所要日数はこちら

価格表


■ノーマルタイプ 基準単価
型式WP
2.000

5.000
5.001

10.000
10.001

16.000
16.001

20.000
VZPCD2.000~3.00010,2909,40011,130
3.001~4.0009,78010,37011,68012,620
4.001~5.0009,52010,69012,20013,260
5.001~6.00011,01012,75014,050
6.001~8.00012,51013,80015,500
8.001~10.00014,61014,88016,980
10.001~16.00017,65020,590
16.001~20.00024,590
VZPCR2.000~3.00017,76019,44020,500
3.001~4.00017,14019,70021,09022,110
4.001~5.00016,51020,03021,64022,850
5.001~6.00020,38022,24023,610
6.001~8.00021,50023,36025,190
8.001~10.00022,69024,52026,740
10.001~16.00027,43030,590
16.001~20.00034,850
VZPCE2.000~3.00018,54019,44020,500
3.001~4.00018,38019,70021,09022,110
4.001~5.00016,81020,02022,01022,850
5.001~6.00020,37022,24023,610
6.001~8.00021,54023,35025,190
8.001~10.00022,69024,51025,310
10.001~16.00027,46030,590
16.001~20.00034,860
■タップ付タイプ…ノーマルタイプ基準単価+1,800円
■キー溝付タイプ…ノーマルタイプ基準単価+2,000円
■片フランジタイプ…ノーマルタイプ基準単価+2,400円
■両フランジタイプ…ノーマルタイプ基準単価+3,600円

追加工

追加工価格も数量スライド適用 こちら

精密級超硬ストレートパンチ:関連画像


基本情報

パンチ/ボタンダイ ブロックパンチ エア穴有無 材質 超硬V30(HIP)
