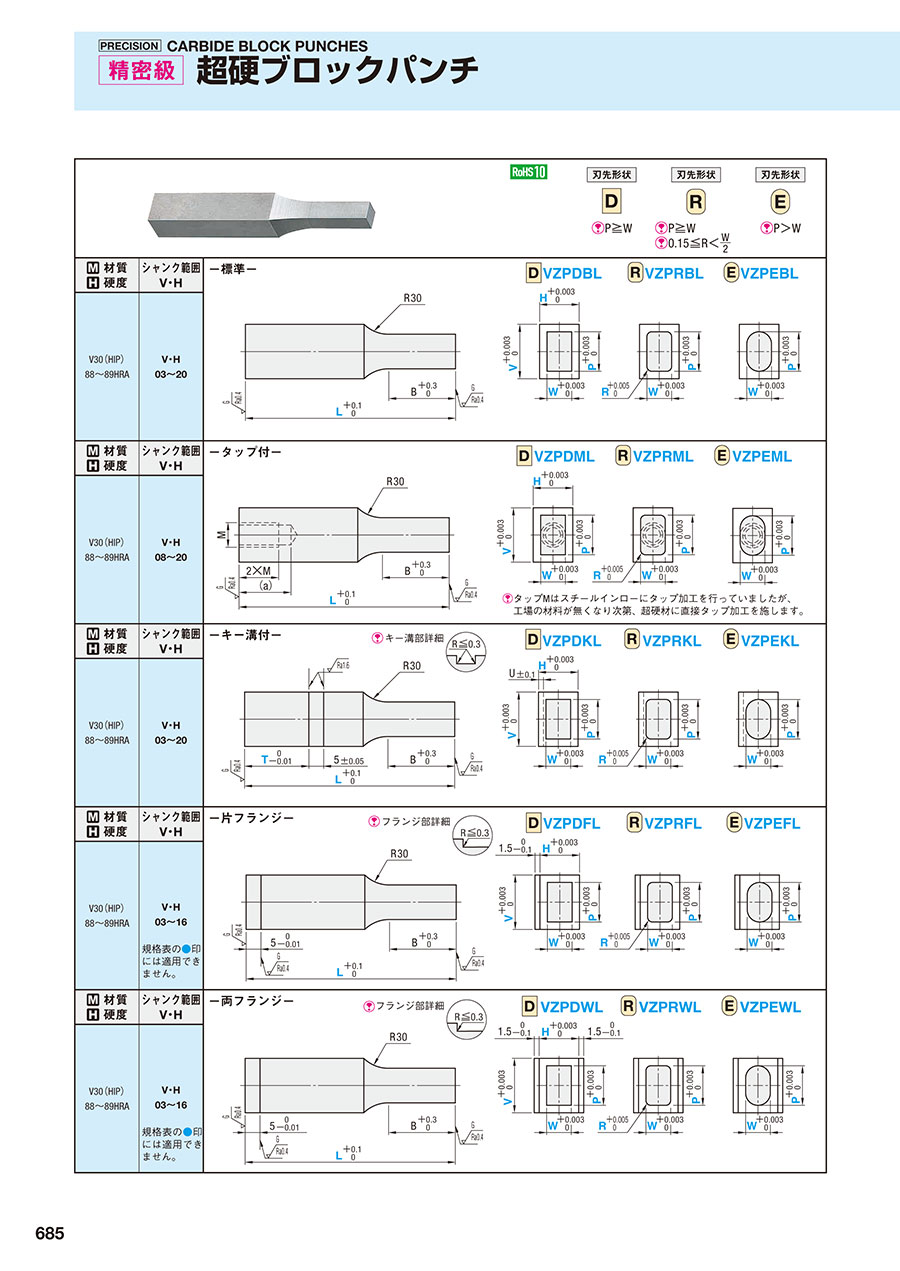

精密級超硬ブロックパンチ

精密級超硬ブロックパンチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.525

型番

商品を一つに絞り込むとこちらに型番が表示されます

精密級超硬ブロックパンチ:関連画像
・材質表
材質
硬度
シャンク範囲
V・H
-ノーマル-
精密級超硬ブロックパンチ:関連画像
精密級超硬ブロックパンチ:関連画像
V30(HIP)
88~89HRA
V・H
3~20
材質
硬度
シャンク範囲
V・H
-タップ付-
精密級超硬ブロックパンチ:関連画像
精密級超硬ブロックパンチ:関連画像

タップMはスチールインローにタップ加工を行っていましたが、
    工場の材料が無くなり次第、超硬材に直接タップ加工を施します。
V30(HIP)
88~89HRA
V・H
8~20
材質
硬度
シャンク範囲
V・H
-キー溝付-
精密級超硬ブロックパンチ:関連画像

キー溝部詳細
精密級超硬ブロックパンチ:関連画像
精密級超硬ブロックパンチ:関連画像
V30(HIP)
88~89HRA
V・H
3~20
材質
硬度
シャンク範囲
V・H
-片フランジ-
精密級超硬ブロックパンチ:関連画像

フランジ部詳細
精密級超硬ブロックパンチ:関連画像
精密級超硬ブロックパンチ:関連画像
V30(HIP)
88~89HRA
V・H
3~16
規格表の●印
には適用でき
ません。
材質
硬度
シャンク範囲
V・H
-両フランジ-
精密級超硬ブロックパンチ:関連画像

フランジ部詳細
精密級超硬ブロックパンチ:関連画像
精密級超硬ブロックパンチ:関連画像
V30(HIP)
88~89HRA
V・H
3~16
規格表の●印
には適用でき
ません。


●刃先加工限度
精密級超硬ブロックパンチ:関連画像


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~45~910~1415~2021~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
VZPDBL0303-[40-70/10]-P[1.5-3/0.001]-W[1-3/0.001]
VZPDBL0303-[40-70/10]-P[1.5-3/0.001]-WC[0.5-0.99/0.001]
VZPDBL0303-[40-70/10]-PC[1-1.49/0.001]-W[1-3/0.001]
VZPDBL0303-[40-70/10]-PC[1-1.49/0.001]-WC[0.5-0.99/0.001]
VZPDBL0303-LC[32-69.9/0.1]-P[1.5-3/0.001]-W[1-3/0.001]
VZPDBL0303-LC[32-69.9/0.1]-P[1.5-3/0.001]-WC[0.5-0.99/0.001]
VZPDBL0303-LC[32-69.9/0.1]-PC[1-1.49/0.001]-W[1-3/0.001]
VZPDBL0303-LC[32-69.9/0.1]-PC[1-1.49/0.001]-WC[0.5-0.99/0.001]
VZPDBL0303-LCX[32-69.9/0.1]-P[1.5-3/0.001]-W[1-3/0.001]
VZPDBL0303-LCX[32-69.9/0.1]-P[1.5-3/0.001]-WC[0.5-0.99/0.001]
VZPDBL0303-LCX[32-69.9/0.1]-PC[1-1.49/0.001]-W[1-3/0.001]
VZPDBL0303-LCX[32-69.9/0.1]-PC[1-1.49/0.001]-WC[0.5-0.99/0.001]
VZPDBL0403-[40-70/10]-P[2-4/0.001]-W[1-3/0.001]
VZPDBL0403-[40-70/10]-P[2-4/0.001]-WC[0.5-0.99/0.001]
VZPDBL0403-[40-70/10]-PC[1.2-1.99/0.001]-W[1-3/0.001]
VZPDBL0403-[40-70/10]-PC[1.2-1.99/0.001]-WC[0.5-0.99/0.001]
VZPDBL0403-LC[32-69.9/0.1]-P[2-4/0.001]-W[1-3/0.001]
VZPDBL0403-LC[32-69.9/0.1]-P[2-4/0.001]-WC[0.5-0.99/0.001]
VZPDBL0403-LC[32-69.9/0.1]-PC[1.2-1.99/0.001]-W[1-3/0.001]
VZPDBL0403-LC[32-69.9/0.1]-PC[1.2-1.99/0.001]-WC[0.5-0.99/0.001]
VZPDBL0403-LCX[32-69.9/0.1]-P[2-4/0.001]-W[1-3/0.001]
VZPDBL0403-LCX[32-69.9/0.1]-P[2-4/0.001]-WC[0.5-0.99/0.001]
VZPDBL0403-LCX[32-69.9/0.1]-PC[1.2-1.99/0.001]-W[1-3/0.001]
VZPDBL0403-LCX[32-69.9/0.1]-PC[1.2-1.99/0.001]-WC[0.5-0.99/0.001]
VZPDBL0404-[40-70/10]-P[2-4/0.001]-W[1-4/0.001]
VZPDBL0404-[40-70/10]-P[2-4/0.001]-WC[0.6-0.99/0.001]
VZPDBL0404-[40-70/10]-PC[1.2-1.99/0.001]-W[1-4/0.001]
VZPDBL0404-[40-70/10]-PC[1.2-1.99/0.001]-WC[0.6-0.99/0.001]
VZPDBL0404-LC[32-69.9/0.1]-P[2-4/0.001]-W[1-4/0.001]
VZPDBL0404-LC[32-69.9/0.1]-P[2-4/0.001]-WC[0.6-0.99/0.001]
VZPDBL0404-LC[32-69.9/0.1]-PC[1.2-1.99/0.001]-W[1-4/0.001]
VZPDBL0404-LC[32-69.9/0.1]-PC[1.2-1.99/0.001]-WC[0.6-0.99/0.001]
VZPDBL0404-LCX[32-69.9/0.1]-P[2-4/0.001]-W[1-4/0.001]
VZPDBL0404-LCX[32-69.9/0.1]-P[2-4/0.001]-WC[0.6-0.99/0.001]
VZPDBL0404-LCX[32-69.9/0.1]-PC[1.2-1.99/0.001]-W[1-4/0.001]
VZPDBL0404-LCX[32-69.9/0.1]-PC[1.2-1.99/0.001]-WC[0.6-0.99/0.001]
VZPDBL0503-[40-70/10]-P[2.5-5/0.001]-W[1-3/0.001]
VZPDBL0503-[40-70/10]-P[2.5-5/0.001]-WC[0.5-0.99/0.001]
VZPDBL0503-[40-70/10]-PC[1.5-2.49/0.001]-W[1-3/0.001]
VZPDBL0503-[40-70/10]-PC[1.5-2.49/0.001]-WC[0.5-0.99/0.001]
VZPDBL0503-LC[32-69.9/0.1]-P[2.5-5/0.001]-W[1-3/0.001]
VZPDBL0503-LC[32-69.9/0.1]-P[2.5-5/0.001]-WC[0.5-0.99/0.001]
VZPDBL0503-LC[32-69.9/0.1]-PC[1.5-2.49/0.001]-W[1-3/0.001]
VZPDBL0503-LC[32-69.9/0.1]-PC[1.5-2.49/0.001]-WC[0.5-0.99/0.001]
VZPDBL0503-LCX[32-69.9/0.1]-P[2.5-5/0.001]-W[1-3/0.001]
VZPDBL0503-LCX[32-69.9/0.1]-P[2.5-5/0.001]-WC[0.5-0.99/0.001]
VZPDBL0503-LCX[32-69.9/0.1]-PC[1.5-2.49/0.001]-W[1-3/0.001]
VZPDBL0503-LCX[32-69.9/0.1]-PC[1.5-2.49/0.001]-WC[0.5-0.99/0.001]
VZPDBL0504-[40-70/10]-P[2.5-5/0.001]-W[1-4/0.001]
VZPDBL0504-[40-70/10]-P[2.5-5/0.001]-WC[0.6-0.99/0.001]
VZPDBL0504-[40-70/10]-PC[1.5-2.49/0.001]-W[1-4/0.001]
VZPDBL0504-[40-70/10]-PC[1.5-2.49/0.001]-WC[0.6-0.99/0.001]
VZPDBL0504-LC[32-69.9/0.1]-P[2.5-5/0.001]-W[1-4/0.001]
VZPDBL0504-LC[32-69.9/0.1]-P[2.5-5/0.001]-WC[0.6-0.99/0.001]
VZPDBL0504-LC[32-69.9/0.1]-PC[1.5-2.49/0.001]-W[1-4/0.001]
VZPDBL0504-LC[32-69.9/0.1]-PC[1.5-2.49/0.001]-WC[0.6-0.99/0.001]
VZPDBL0504-LCX[32-69.9/0.1]-P[2.5-5/0.001]-W[1-4/0.001]
VZPDBL0504-LCX[32-69.9/0.1]-P[2.5-5/0.001]-WC[0.6-0.99/0.001]
VZPDBL0504-LCX[32-69.9/0.1]-PC[1.5-2.49/0.001]-W[1-4/0.001]
VZPDBL0504-LCX[32-69.9/0.1]-PC[1.5-2.49/0.001]-WC[0.6-0.99/0.001]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 パンチシャンク(取付部)形状 V(シャンク)
(mm)
H(シャンク)
(mm)
F(フランジ位置指定)
(°)
K(キー溝位置指定)
(°)
L(全長)
(mm)
LC(全長変更)
(mm)
LCX(刃先長さBを変えず全長変更)
(mm)
P(刃先寸法)
(mm)
PC(刃先寸法変更)
(mm)
R(刃先コーナーR)
(mm)
T(キー溝位置)
(mm)
W(刃先寸法)
(mm)
WC(刃先寸法変更)
(mm)
WF(フランジ位置指定)
(°)

-

10日目 対応D標準33--40 ~ 70--1.5 ~ 3---1 ~ 3--

-

10日目 対応D標準33--40 ~ 70--1.5 ~ 3----0.5 ~ 0.99-

-

10日目 対応D標準33--40 ~ 70---1 ~ 1.49--1 ~ 3--

-

10日目 対応D標準33--40 ~ 70---1 ~ 1.49---0.5 ~ 0.99-

-

10日目 対応D標準33---32 ~ 69.9-1.5 ~ 3---1 ~ 3--

-

10日目 対応D標準33---32 ~ 69.9-1.5 ~ 3----0.5 ~ 0.99-

-

10日目 対応D標準33---32 ~ 69.9--1 ~ 1.49--1 ~ 3--

-

10日目 対応D標準33---32 ~ 69.9--1 ~ 1.49---0.5 ~ 0.99-

-

10日目 対応D標準33----32 ~ 69.91.5 ~ 3---1 ~ 3--

-

10日目 対応D標準33----32 ~ 69.91.5 ~ 3----0.5 ~ 0.99-

-

10日目 対応D標準33----32 ~ 69.9-1 ~ 1.49--1 ~ 3--

-

10日目 対応D標準33----32 ~ 69.9-1 ~ 1.49---0.5 ~ 0.99-

-

10日目 対応D標準43--40 ~ 70--2 ~ 4---1 ~ 3--

-

10日目 対応D標準43--40 ~ 70--2 ~ 4----0.5 ~ 0.99-

-

10日目 対応D標準43--40 ~ 70---1.2 ~ 1.99--1 ~ 3--

-

10日目 対応D標準43--40 ~ 70---1.2 ~ 1.99---0.5 ~ 0.99-

-

10日目 対応D標準43---32 ~ 69.9-2 ~ 4---1 ~ 3--

-

10日目 対応D標準43---32 ~ 69.9-2 ~ 4----0.5 ~ 0.99-

-

10日目 対応D標準43---32 ~ 69.9--1.2 ~ 1.99--1 ~ 3--

-

10日目 対応D標準43---32 ~ 69.9--1.2 ~ 1.99---0.5 ~ 0.99-

-

10日目 対応D標準43----32 ~ 69.92 ~ 4---1 ~ 3--

-

10日目 対応D標準43----32 ~ 69.92 ~ 4----0.5 ~ 0.99-

-

10日目 対応D標準43----32 ~ 69.9-1.2 ~ 1.99--1 ~ 3--

-

10日目 対応D標準43----32 ~ 69.9-1.2 ~ 1.99---0.5 ~ 0.99-

-

10日目 対応D標準44--40 ~ 70--2 ~ 4---1 ~ 4--

-

10日目 対応D標準44--40 ~ 70--2 ~ 4----0.6 ~ 0.99-

-

10日目 対応D標準44--40 ~ 70---1.2 ~ 1.99--1 ~ 4--

-

10日目 対応D標準44--40 ~ 70---1.2 ~ 1.99---0.6 ~ 0.99-

-

10日目 対応D標準44---32 ~ 69.9-2 ~ 4---1 ~ 4--

-

10日目 対応D標準44---32 ~ 69.9-2 ~ 4----0.6 ~ 0.99-

-

10日目 対応D標準44---32 ~ 69.9--1.2 ~ 1.99--1 ~ 4--

-

10日目 対応D標準44---32 ~ 69.9--1.2 ~ 1.99---0.6 ~ 0.99-

-

10日目 対応D標準44----32 ~ 69.92 ~ 4---1 ~ 4--

-

10日目 対応D標準44----32 ~ 69.92 ~ 4----0.6 ~ 0.99-

-

10日目 対応D標準44----32 ~ 69.9-1.2 ~ 1.99--1 ~ 4--

-

10日目 対応D標準44----32 ~ 69.9-1.2 ~ 1.99---0.6 ~ 0.99-

-

10日目 対応D標準53--40 ~ 70--2.5 ~ 5---1 ~ 3--

-

10日目 対応D標準53--40 ~ 70--2.5 ~ 5----0.5 ~ 0.99-

-

10日目 対応D標準53--40 ~ 70---1.5 ~ 2.49--1 ~ 3--

-

10日目 対応D標準53--40 ~ 70---1.5 ~ 2.49---0.5 ~ 0.99-

-

10日目 対応D標準53---32 ~ 69.9-2.5 ~ 5---1 ~ 3--

-

10日目 対応D標準53---32 ~ 69.9-2.5 ~ 5----0.5 ~ 0.99-

-

10日目 対応D標準53---32 ~ 69.9--1.5 ~ 2.49--1 ~ 3--

-

10日目 対応D標準53---32 ~ 69.9--1.5 ~ 2.49---0.5 ~ 0.99-

-

10日目 対応D標準53----32 ~ 69.92.5 ~ 5---1 ~ 3--

-

10日目 対応D標準53----32 ~ 69.92.5 ~ 5----0.5 ~ 0.99-

-

10日目 対応D標準53----32 ~ 69.9-1.5 ~ 2.49--1 ~ 3--

-

10日目 対応D標準53----32 ~ 69.9-1.5 ~ 2.49---0.5 ~ 0.99-

-

10日目 対応D標準54--40 ~ 70--2.5 ~ 5---1 ~ 4--

-

10日目 対応D標準54--40 ~ 70--2.5 ~ 5----0.6 ~ 0.99-

-

10日目 対応D標準54--40 ~ 70---1.5 ~ 2.49--1 ~ 4--

-

10日目 対応D標準54--40 ~ 70---1.5 ~ 2.49---0.6 ~ 0.99-

-

10日目 対応D標準54---32 ~ 69.9-2.5 ~ 5---1 ~ 4--

-

10日目 対応D標準54---32 ~ 69.9-2.5 ~ 5----0.6 ~ 0.99-

-

10日目 対応D標準54---32 ~ 69.9--1.5 ~ 2.49--1 ~ 4--

-

10日目 対応D標準54---32 ~ 69.9--1.5 ~ 2.49---0.6 ~ 0.99-

-

10日目 対応D標準54----32 ~ 69.92.5 ~ 5---1 ~ 4--

-

10日目 対応D標準54----32 ~ 69.92.5 ~ 5----0.6 ~ 0.99-

-

10日目 対応D標準54----32 ~ 69.9-1.5 ~ 2.49--1 ~ 4--

-

10日目 対応D標準54----32 ~ 69.9-1.5 ~ 2.49---0.6 ~ 0.99-

Loading...

規格表


(1)刃先がシャンクの中心にある場合
精密級超硬ブロックパンチ:関連画像
(2)刃先がシャンクの中心にない場合
精密級超硬ブロックパンチ:関連画像

■キー溝位置・フランジ位置変更(KEY POSITION ¥0)
精密級超硬ブロックパンチ:関連画像


型番指定順序の詳しい説明はこちら
・規格表
型式シャンク刃先寸法(mm)L0.1mmB
TypeShape
刃先形状
TypeHW min.

V

TL
40
L
50
L
60・70
M(a)U
3456810131620
P min.
1.52.02.53.03.04.05.07.08.0
VZP

BL
KL
FL
WL
31.040

50

60

70
T≧21313131.0
41.0
52.0
62.0
BL
ML
KL
FL
WL
82.0    19194121.5
102.5     616
133.0      820
164.0       25
205.0

納期



運送所要日数はこちら

価格表


■ノーマルタイプ 基準単価
型式HV
3456810131620
VZPDBL318,61018,77018,94017,36018,20018,69019,48020,48021,180
418,74016,42017,64018,55018,96019,95021,12021,930
516,68017,92018,92019,42020,55021,82022,800
618,24019,34019,89021,16022,54023,690
820,54021,28022,67024,33025,870
1022,23023,86025,76027,590
1326,24028,54030,880
1630,65033,560
2037,090
VZPRBL326,34026,51026,68025,09026,22026,73027,52029,03029,980
426,48024,16025,38026,59027,00027,99029,67030,480
524,42025,65026,96027,46028,59030,36031,350
625,98027,38027,93029,20031,09032,240
828,58029,33030,71032,88033,660
1030,27031,90034,31034,420
1334,29037,09037,570
1639,20039,430
2042,110
VZPEBL325,94026,10026,27024,68025,82026,32027,12028,62029,330
426,07023,79024,97026,18026,60027,59029,26030,070
524,01025,25026,55027,05028,65029,95030,940
625,57026,98027,53028,80030,68031,830
828,05028,92030,31032,47034,010
1029,86031,50033,90035,740
1333,88038,11039,020
1638,79041,710
2045,230
■タップ付タイプ…ノーマルタイプ基準単価+1,800円  ■片フランジタイプ…ノーマルタイプ基準単価+2,400円
■キー溝付タイプ…ノーマルタイプ基準単価+2,000円  ■両フランジタイプ…ノーマルタイプ基準単価+3,600円

追加工

追加工価格も数量スライド適用 こちら

精密級超硬ブロックパンチ:関連画像


基本情報

パンチ/ボタンダイ ブロックパンチ エア穴有無 材質 超硬V30(HIP)
ラップ仕上げ有無

精密級超硬ブロックパンチのレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
