精密級エア穴付ショルダーパンチ ノーマル・ラップ仕上げ

精密級エア穴付ショルダーパンチ ノーマル・ラップ仕上げ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

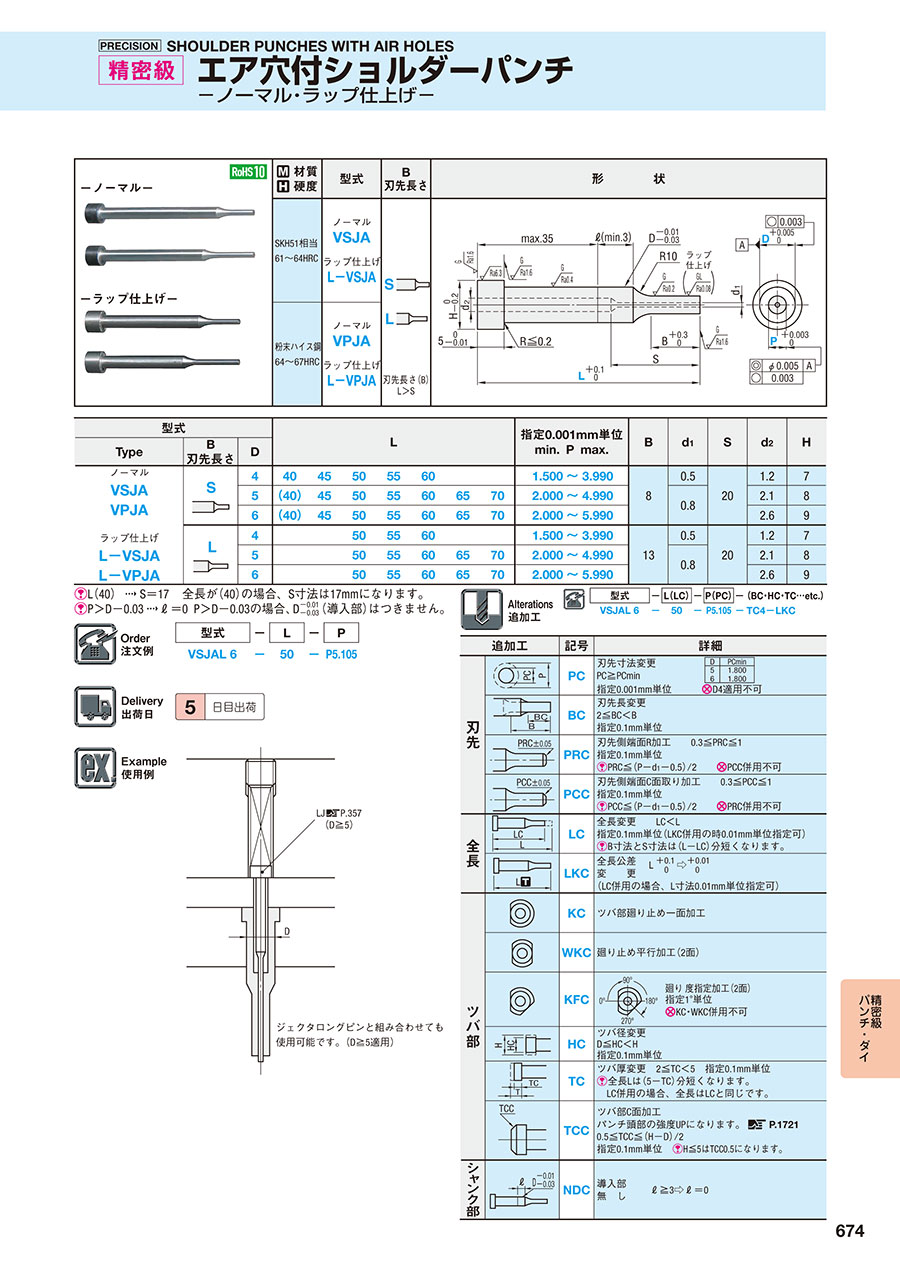

PDFP.513

型番

商品を一つに絞り込むとこちらに型番が表示されます

精密級エア穴付ショルダーパンチ ノーマル・ラップ仕上げ:関連画像
・材質表
材質
硬度
型式形 状
SKH51相当
61~64HRC
VSJAS
VSJAL

ラップ仕上げ
L-VSJAS
L-VSJAL
精密級エア穴付ショルダーパンチ ノーマル・ラップ仕上げ:関連画像
粉末ハイス鋼
64~67HRC
VPJAS
VPJAL

ラップ仕上げ
L-VPJAS
L-VPJAL




数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~45~910~1415~2021~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
L-VPJAL4-[50-60/5]-P[1.5-3.99/0.001]
L-VPJAL4-LC[31-59.9/0.1]-P[1.5-3.99/0.001]
L-VPJAL4-P[1.5-3.99/0.001]-P[1.5-3.99/0.001]
L-VPJAL5-[50-70/5]-P[2-4.99/0.001]
L-VPJAL5-[50-70/5]-PC[1.8-1.99/0.001]
L-VPJAL5-LC[31-69.9/0.1]-P[2-4.99/0.001]
L-VPJAL5-LC[31-69.9/0.1]-PC[1.8-1.99/0.001]
L-VPJAL5-P[2-4.99/0.001]-P[2-4.99/0.001]
L-VPJAL5-P[2-4.99/0.001]-PC[1.8-1.99/0.001]
L-VPJAL5-PC[1.8-1.99/0.001]-P[2-4.99/0.001]
L-VPJAL5-PC[1.8-1.99/0.001]-PC[1.8-1.99/0.001]
L-VPJAL6-[50-70/5]-P[2-5.99/0.001]
L-VPJAL6-[50-70/5]-PC[1.8-1.99/0.001]
L-VPJAL6-LC[31-69.9/0.1]-P[2-5.99/0.001]
L-VPJAL6-LC[31-69.9/0.1]-PC[1.8-1.99/0.001]
L-VPJAL6-P[2-5.99/0.001]-P[2-5.99/0.001]
L-VPJAL6-P[2-5.99/0.001]-PC[1.8-1.99/0.001]
L-VPJAL6-PC[1.8-1.99/0.001]-P[2-5.99/0.001]
L-VPJAL6-PC[1.8-1.99/0.001]-PC[1.8-1.99/0.001]
L-VPJAS4-[40-60/5]-P[1.5-3.99/0.001]
L-VPJAS4-LC[31-59.9/0.1]-P[1.5-3.99/0.001]
L-VPJAS4-P[1.5-3.99/0.001]-P[1.5-3.99/0.001]
L-VPJAS5-[40-70/5]-P[2-4.99/0.001]
L-VPJAS5-[40-70/5]-PC[1.8-1.99/0.001]
L-VPJAS5-LC[31-69.9/0.1]-P[2-4.99/0.001]
L-VPJAS5-LC[31-69.9/0.1]-PC[1.8-1.99/0.001]
L-VPJAS5-P[2-4.99/0.001]-P[2-4.99/0.001]
L-VPJAS5-P[2-4.99/0.001]-PC[1.8-1.99/0.001]
L-VPJAS5-PC[1.8-1.99/0.001]-P[2-4.99/0.001]
L-VPJAS5-PC[1.8-1.99/0.001]-PC[1.8-1.99/0.001]
L-VPJAS6-[40-70/5]-P[2-5.99/0.001]
L-VPJAS6-[40-70/5]-PC[1.8-1.99/0.001]
L-VPJAS6-LC[31-69.9/0.1]-P[2-5.99/0.001]
L-VPJAS6-LC[31-69.9/0.1]-PC[1.8-1.99/0.001]
L-VPJAS6-P[2-5.99/0.001]-P[2-5.99/0.001]
L-VPJAS6-P[2-5.99/0.001]-PC[1.8-1.99/0.001]
L-VPJAS6-PC[1.8-1.99/0.001]-P[2-5.99/0.001]
L-VPJAS6-PC[1.8-1.99/0.001]-PC[1.8-1.99/0.001]
L-VSJAL4-[50-60/5]-P[1.5-3.99/0.001]
L-VSJAL4-LC[31-59.9/0.1]-P[1.5-3.99/0.001]
L-VSJAL4-P[1.5-3.99/0.001]-P[1.5-3.99/0.001]
L-VSJAL5-[50-70/5]-P[2-4.99/0.001]
L-VSJAL5-[50-70/5]-PC[1.8-1.99/0.001]
L-VSJAL5-LC[31-69.9/0.1]-P[2-4.99/0.001]
L-VSJAL5-LC[31-69.9/0.1]-PC[1.8-1.99/0.001]
L-VSJAL5-P[2-4.99/0.001]-P[2-4.99/0.001]
L-VSJAL5-P[2-4.99/0.001]-PC[1.8-1.99/0.001]
L-VSJAL5-PC[1.8-1.99/0.001]-P[2-4.99/0.001]
L-VSJAL5-PC[1.8-1.99/0.001]-PC[1.8-1.99/0.001]
L-VSJAL6-[50-70/5]-P[2-5.99/0.001]
L-VSJAL6-[50-70/5]-PC[1.8-1.99/0.001]
L-VSJAL6-LC[31-69.9/0.1]-P[2-5.99/0.001]
L-VSJAL6-LC[31-69.9/0.1]-PC[1.8-1.99/0.001]
L-VSJAL6-P[2-5.99/0.001]-P[2-5.99/0.001]
L-VSJAL6-P[2-5.99/0.001]-PC[1.8-1.99/0.001]
L-VSJAL6-PC[1.8-1.99/0.001]-P[2-5.99/0.001]
L-VSJAL6-PC[1.8-1.99/0.001]-PC[1.8-1.99/0.001]
L-VSJAS4-[40-60/5]-P[1.5-3.99/0.001]
L-VSJAS4-LC[31-59.9/0.1]-P[1.5-3.99/0.001]
L-VSJAS4-P[1.5-3.99/0.001]-P[1.5-3.99/0.001]
型番通常単価スライド値引通常
出荷日
RoHS材質 刃先長さ ラップ仕上げ有無 D(シャンク径)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
P(刃先寸法)
(mm)
PC(刃先寸法変更)
(mm)

-

5日目 対応粉末ハイス鋼L450 ~ 60-1.5 ~ 3.99-

-

5日目 対応粉末ハイス鋼L4-31 ~ 59.91.5 ~ 3.99-

-

5日目 対応粉末ハイス鋼L4--1.5 ~ 3.99-

-

5日目 対応粉末ハイス鋼L550 ~ 70-2 ~ 4.99-

-

5日目 対応粉末ハイス鋼L550 ~ 70--1.8 ~ 1.99

-

5日目 対応粉末ハイス鋼L5-31 ~ 69.92 ~ 4.99-

-

5日目 対応粉末ハイス鋼L5-31 ~ 69.9-1.8 ~ 1.99

-

5日目 対応粉末ハイス鋼L5--2 ~ 4.99-

-

5日目 対応粉末ハイス鋼L5--2 ~ 4.991.8 ~ 1.99

-

5日目 対応粉末ハイス鋼L5--2 ~ 4.991.8 ~ 1.99

-

5日目 対応粉末ハイス鋼L5---1.8 ~ 1.99

-

5日目 対応粉末ハイス鋼L650 ~ 70-2 ~ 5.99-

-

5日目 対応粉末ハイス鋼L650 ~ 70--1.8 ~ 1.99

-

5日目 対応粉末ハイス鋼L6-31 ~ 69.92 ~ 5.99-

-

5日目 対応粉末ハイス鋼L6-31 ~ 69.9-1.8 ~ 1.99

-

5日目 対応粉末ハイス鋼L6--2 ~ 5.99-

-

5日目 対応粉末ハイス鋼L6--2 ~ 5.991.8 ~ 1.99

-

5日目 対応粉末ハイス鋼L6--2 ~ 5.991.8 ~ 1.99

-

5日目 対応粉末ハイス鋼L6---1.8 ~ 1.99

-

5日目 対応粉末ハイス鋼S440 ~ 60-1.5 ~ 3.99-

-

5日目 対応粉末ハイス鋼S4-31 ~ 59.91.5 ~ 3.99-

-

5日目 対応粉末ハイス鋼S4--1.5 ~ 3.99-

-

5日目 対応粉末ハイス鋼S540 ~ 70-2 ~ 4.99-

-

5日目 対応粉末ハイス鋼S540 ~ 70--1.8 ~ 1.99

-

5日目 対応粉末ハイス鋼S5-31 ~ 69.92 ~ 4.99-

-

5日目 対応粉末ハイス鋼S5-31 ~ 69.9-1.8 ~ 1.99

-

5日目 対応粉末ハイス鋼S5--2 ~ 4.99-

-

5日目 対応粉末ハイス鋼S5--2 ~ 4.991.8 ~ 1.99

-

5日目 対応粉末ハイス鋼S5--2 ~ 4.991.8 ~ 1.99

-

5日目 対応粉末ハイス鋼S5---1.8 ~ 1.99

-

5日目 対応粉末ハイス鋼S640 ~ 70-2 ~ 5.99-

-

5日目 対応粉末ハイス鋼S640 ~ 70--1.8 ~ 1.99

-

5日目 対応粉末ハイス鋼S6-31 ~ 69.92 ~ 5.99-

-

5日目 対応粉末ハイス鋼S6-31 ~ 69.9-1.8 ~ 1.99

-

5日目 対応粉末ハイス鋼S6--2 ~ 5.99-

-

5日目 対応粉末ハイス鋼S6--2 ~ 5.991.8 ~ 1.99

-

5日目 対応粉末ハイス鋼S6--2 ~ 5.991.8 ~ 1.99

-

5日目 対応粉末ハイス鋼S6---1.8 ~ 1.99

-

5日目 対応SKH51相当L450 ~ 60-1.5 ~ 3.99-

-

5日目 対応SKH51相当L4-31 ~ 59.91.5 ~ 3.99-

-

5日目 対応SKH51相当L4--1.5 ~ 3.99-

-

5日目 対応SKH51相当L550 ~ 70-2 ~ 4.99-

-

5日目 対応SKH51相当L550 ~ 70--1.8 ~ 1.99

-

5日目 対応SKH51相当L5-31 ~ 69.92 ~ 4.99-

-

5日目 対応SKH51相当L5-31 ~ 69.9-1.8 ~ 1.99

-

5日目 対応SKH51相当L5--2 ~ 4.99-

-

5日目 対応SKH51相当L5--2 ~ 4.991.8 ~ 1.99

-

5日目 対応SKH51相当L5--2 ~ 4.991.8 ~ 1.99

-

5日目 対応SKH51相当L5---1.8 ~ 1.99

-

5日目 対応SKH51相当L650 ~ 70-2 ~ 5.99-

-

5日目 対応SKH51相当L650 ~ 70--1.8 ~ 1.99

-

5日目 対応SKH51相当L6-31 ~ 69.92 ~ 5.99-

-

5日目 対応SKH51相当L6-31 ~ 69.9-1.8 ~ 1.99

-

5日目 対応SKH51相当L6--2 ~ 5.99-

-

5日目 対応SKH51相当L6--2 ~ 5.991.8 ~ 1.99

-

5日目 対応SKH51相当L6--2 ~ 5.991.8 ~ 1.99

-

5日目 対応SKH51相当L6---1.8 ~ 1.99

-

5日目 対応SKH51相当S440 ~ 60-1.5 ~ 3.99-

-

5日目 対応SKH51相当S4-31 ~ 59.91.5 ~ 3.99-

-

5日目 対応SKH51相当S4--1.5 ~ 3.99-

Loading...

規格表


精密級エア穴付ショルダーパンチ ノーマル・ラップ仕上げ:関連画像
・規格表
型式L指定0.001mm単位
min.Pmax.
Bd1Sd2H
TypeD
ラップ仕上げ
VSJASL-VSJAS
VPJAS L-VPJAS
44045505560  1.500~3.99080.5201.27
5(40)4550556065702.000~4.9900.82.18
6(40)4550556065702.000~5.9902.69
ラップ仕上げ
VSJALL-VSJAL
VPJALL-VPJAL
4  505560  1.500~3.990130.5201.27
5  50556065702.000~4.9900.82.18
6  50556065702.000~5.9902.69
L(40)→S=17 全長が(40)の場合、S寸法は17mmになります。
P>D-0.03→ℓ=0P>D-0.03の場合、D(導入部)はつきません。

納期



運送所要日数はこちら

価格表


■基準単価
DVSJAS
VSJAL
VPJAS
VPJAL
L-VSJAS
L-VSJAL
L-VPJAS
L-VPJAL
43,1203,2104,1404,350
53,1903,2804,2104,420
63,3903,5104,4104,650

使用例

精密級エア穴付ショルダーパンチ ノーマル・ラップ仕上げ:関連画像

LJ  こちら

追加工

追加工価格も数量スライド適用 こちら

精密級エア穴付ショルダーパンチ ノーマル・ラップ仕上げ:関連画像

ツバ部C面加工
パンチ頭部の強度UPになります こちら


基本情報

パンチ/ボタンダイ パンチ エア穴有無 刃先形状
パンチシャンク(取付部)形状 標準
