カス上がり対策ブロックダイ -ボルト止め-

カス上がり対策ブロックダイ -ボルト止め-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

個別大口数量を変更しました。31個以上をご注文の際はWOSにて都度の納期見積が必要になります。

PDFP.503

型番

商品を一つに絞り込むとこちらに型番が表示されます

カス上がり対策ブロックダイ -ボルト止め-:関連画像
・材質表
材質
硬度
型式
SKD11相当
60~63HRC
SR-BBD
SR-BBDD
SR-BBDR
SR-BBDE
SR-BBDG
カス上がり対策ブロックダイ -ボルト止め-:関連画像

カス上がり対策ブロックダイ -ボルト止め-:関連画像
抜きタップに使うボルトは、取付ボルトの1サイズ上のボルトです。
カス上がり対策ブロックダイ -ボルト止め-:関連画像







数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
SR-BBD1308-[16,​20,​22,​25,​30,​35]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD1308-LC[16-35/0.1]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD1608-[16,​20,​22,​25,​30,​35]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD1608-LC[16-35/0.1]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD1808-[16,​20,​22,​25,​30,​35]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD1808-LC[16-35/0.1]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD1810-[16,​20,​22,​25,​30,​35]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD1810-LC[16-35/0.1]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2008-[16,​20,​22,​25,​30,​35]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2008-LC[16-35/0.1]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2010-[16,​20,​22,​25,​30,​35]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2010-LC[16-35/0.1]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2210-[16,​20,​22,​25,​30,​35]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2210-LC[16-35/0.1]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2213-[16,​20,​22,​25,​30,​35]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2213-LC[16-35/0.1]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2510-[16,​20,​22,​25,​30,​35]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2510-LC[16-35/0.1]-P[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2513-[16,​20,​22,​25,​30,​35]-P[1-9/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2513-LC[16-35/0.1]-P[1-9/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2516-[16,​20,​22,​25,​30,​35]-P[1-9/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2516-LC[16-35/0.1]-P[1-9/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2813-[16,​20,​22,​25,​30,​35]-P[1-9/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2813-LC[16-35/0.1]-P[1-9/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2816-[16,​20,​22,​25,​30,​35]-P[1-12/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD2816-LC[16-35/0.1]-P[1-12/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD3213-[16,​20,​22,​25,​30,​35]-P[1-9/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD3213-LC[16-35/0.1]-P[1-9/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD3216-[16,​20,​22,​25,​30,​35]-P[1-12/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD3216-LC[16-35/0.1]-P[1-12/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD3220-[16,​20,​22,​25,​30,​35]-P[1-12/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD3220-LC[16-35/0.1]-P[1-12/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD3520-[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD3520-LC[16-35/0.1]-P[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD3525-[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD3525-LC[16-35/0.1]-P[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD3816-[16,​20,​22,​25,​30,​35]-P[1-12/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD3816-LC[16-35/0.1]-P[1-12/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD4020-[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD4020-LC[16-35/0.1]-P[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD4025-[16,​20,​22,​25,​30,​35]-P[1-21/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD4025-LC[16-35/0.1]-P[1-21/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD4520-[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD4520-LC[16-35/0.1]-P[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD4525-[16,​20,​22,​25,​30,​35]-P[1-21/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD4525-LC[16-35/0.1]-P[1-21/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD5025-[16,​20,​22,​25,​30,​35]-P[1-21/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBD5025-LC[16-35/0.1]-P[1-21/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBDD1308-[16,​20,​22,​25,​30,​35]-P[1-3/0.01]-W[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBDD1308-LC[16-35/0.1]-P[1-3/0.01]-W[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBDD1608-[16,​20,​22,​25,​30,​35]-P[1-4/0.01]-W[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBDD1608-LC[16-35/0.1]-P[1-4/0.01]-W[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBDD1808-[16,​20,​22,​25,​30,​35]-P[1-6/0.01]-W[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBDD1808-LC[16-35/0.1]-P[1-6/0.01]-W[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBDD1810-[16,​20,​22,​25,​30,​35]-P[1-4/0.01]-W[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBDD1810-LC[16-35/0.1]-P[1-4/0.01]-W[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBDD2008-[16,​20,​22,​25,​30,​35]-P[1-9/0.01]-W[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBDD2008-LC[16-35/0.1]-P[1-9/0.01]-W[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBDD2010-[16,​20,​22,​25,​30,​35]-P[1-6/0.01]-W[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
SR-BBDD2010-LC[16-35/0.1]-P[1-6/0.01]-W[1-6/0.01]-MT[0.15-8/0.01]-C[0.01-1.59/0.005]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 V(外形)
(mm)
H(外形)
(mm)
C(クリアランス)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
MT(被加工材板厚)
(mm)
P(刃先寸法)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)

-

3日目 対応A1380.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 3--

-

3日目 対応A1380.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 3--

-

3日目 対応A1680.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 4--

-

3日目 対応A1680.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 4--

-

3日目 対応A1880.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 4--

-

3日目 対応A1880.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 4--

-

3日目 対応A18100.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 4--

-

3日目 対応A18100.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 4--

-

3日目 対応A2080.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 4--

-

3日目 対応A2080.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 4--

-

3日目 対応A20100.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 6--

-

3日目 対応A20100.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 6--

-

3日目 対応A22100.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 6--

-

3日目 対応A22100.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 6--

-

3日目 対応A22130.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 6--

-

3日目 対応A22130.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 6--

-

3日目 対応A25100.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 6--

-

3日目 対応A25100.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 6--

-

3日目 対応A25130.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 9--

-

3日目 対応A25130.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 9--

-

3日目 対応A25160.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 9--

-

3日目 対応A25160.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 9--

-

3日目 対応A28130.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 9--

-

3日目 対応A28130.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 9--

-

3日目 対応A28160.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 12--

-

3日目 対応A28160.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 12--

-

3日目 対応A32130.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 9--

-

3日目 対応A32130.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 9--

-

3日目 対応A32160.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 12--

-

3日目 対応A32160.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 12--

-

3日目 対応A32200.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 12--

-

3日目 対応A32200.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 12--

-

3日目 対応A35200.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 16--

-

3日目 対応A35200.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 16--

-

3日目 対応A35250.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 16--

-

3日目 対応A35250.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 16--

-

3日目 対応A38160.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 12--

-

3日目 対応A38160.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 12--

-

3日目 対応A40200.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 16--

-

3日目 対応A40200.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 16--

-

3日目 対応A40250.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 21--

-

3日目 対応A40250.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 21--

-

3日目 対応A45200.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 16--

-

3日目 対応A45200.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 16--

-

3日目 対応A45250.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 21--

-

3日目 対応A45250.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 21--

-

3日目 対応A50250.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 21--

-

3日目 対応A50250.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 21--

-

3日目 対応D1380.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 3-1 ~ 4

-

3日目 対応D1380.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 3-1 ~ 4

-

3日目 対応D1680.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 4-1 ~ 4

-

3日目 対応D1680.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 4-1 ~ 4

-

3日目 対応D1880.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 6-1 ~ 4

-

3日目 対応D1880.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 6-1 ~ 4

-

3日目 対応D18100.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 4-1 ~ 6

-

3日目 対応D18100.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 4-1 ~ 6

-

3日目 対応D2080.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 9-1 ~ 4

-

3日目 対応D2080.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 9-1 ~ 4

-

3日目 対応D20100.01 ~ 1.5916 ~ 35-0.15 ~ 81 ~ 6-1 ~ 6

-

3日目 対応D20100.01 ~ 1.59-16 ~ 350.15 ~ 81 ~ 6-1 ~ 6

Loading...

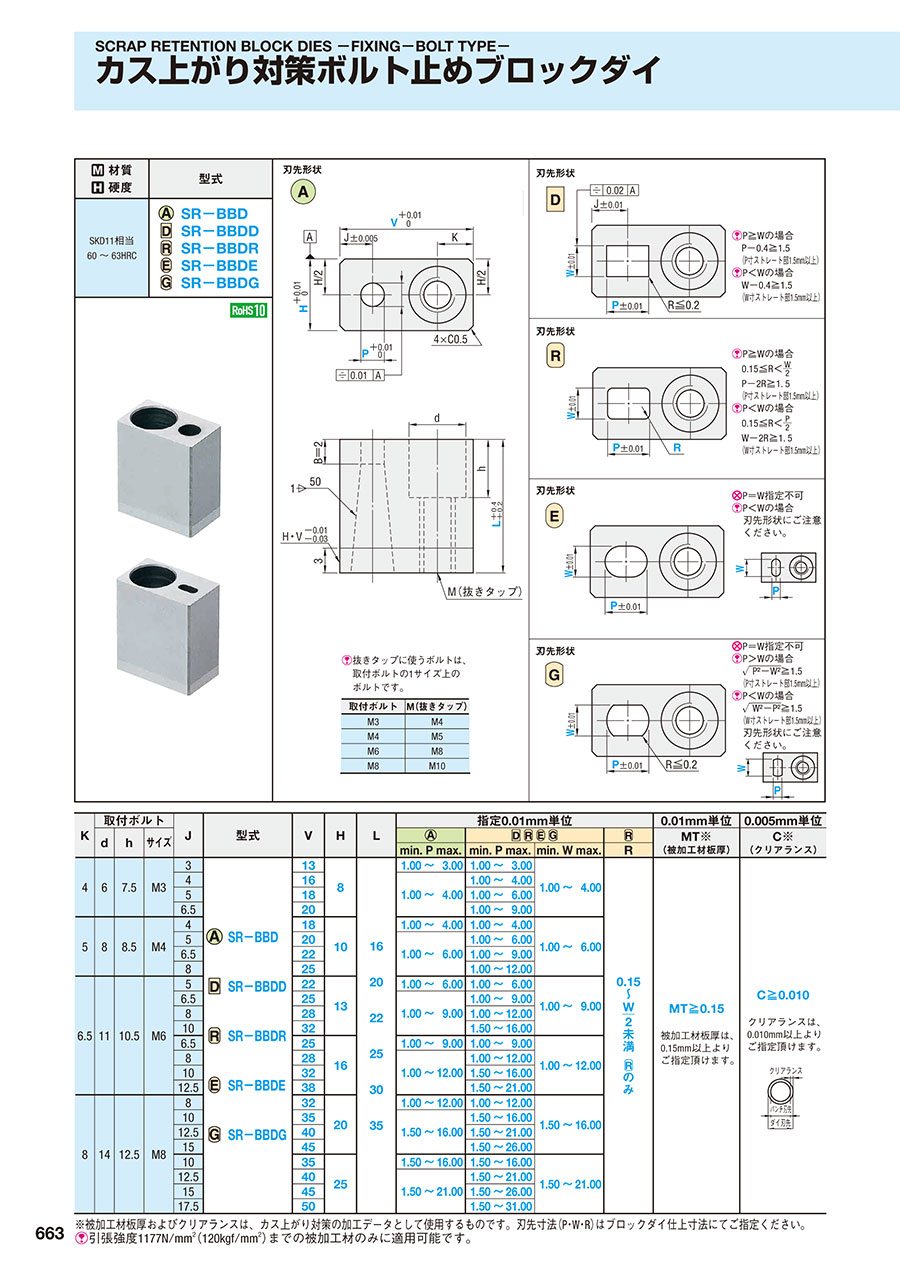

規格表


カス上がり対策ブロックダイ -ボルト止め-:関連画像
・規格表
K取付ボルトJ型式VHL指定0.01mm単位0.01mm単位0.005mm単位¥基準単価
dhサイズMT
(被加工材板厚)
C
(クリアランス)
1~9本
min. P max.min. P max.min. W max.RSR-BBDSR-BBD□
467.5M33SR-BBD

SR-BBDD

SR-BBDR

SR-BBDE

SR-BBDG
13816
20
22
25
30
35
1.00~3.001.00~3.001.00~4.000.15

W
/
2




MT≧0.15
被加工材板厚は、
0.15mm以上より
ご指定頂けます。
C≧0.010
クリアランスは、
0.010mm以上
よりご指定頂けます。
カス上がり対策ブロックダイ -ボルト止め-:関連画像
4,2804,890
4161.00~4.001.00~4.004,2804,890
5181.00~6.004,4005,290
6.5201.00~9.004,4005,710
588.5M4418101.00~4.001.00~4.001.00~6.004,4005,290
5201.00~6.001.00~6.004,8205,570
6.5221.00~9.005,0106,180
8251.00~12.005,0106,600
6.51110.5M6522131.00~6.001.00~6.001.00~9.005,0106,180
6.5251.00~9.001.00~9.005,6406,600
8281.00~12.005,8207,200
10321.50~16.005,8508,090
6.525161.00~9.001.00~9.001.00~12.006,0507,530
8281.00~12.001.00~12.006,7507,950
10321.50~16.006,8808,940
12.5381.50~21.006,8809,640
81412.5M8832201.00~12.001.00~12.001.50~16.007,0808,940
10351.50~16.001.50~16.007,9209,500
12.5401.50~21.008,10010,380
15451.50~26.008,10011,080
1035251.50~16.001.50~16.001.50~21.008,10010,380
12.5401.50~21.001.50~21.009,22011,080
15451.50~26.009,40011,960
17.5501.50~31.009,40012,660
引張強度1177N/mm2(120kgf/mm2)までの被加工材のみに適用可能です。
被加工材板厚及びクリアランスは、カス上がり対策の加工データとして使用するものです。刃先寸法(P・W・R)はブロックダイ仕上寸法にてご指定ください。

納期


800円/1本
3本以上で1明細行当たり一律2,160円

運送所要日数はこちら

使用例

■特長
1.金型をバラさずにメンテナンスが可能です。
2.シムなどを利用することで金型組立後でも微調整ができます。
カス上がり対策ブロックダイ -ボルト止め-:関連画像

追加工

追加工価格も数量スライド適用 こちら

カス上がり対策ブロックダイ -ボルト止め-:関連画像



基本情報

外形状 ボルト止め カス上がり対策有無 材質 SKD11相当
