カス上がり対策ブロックダイ -外形フリー-

カス上がり対策ブロックダイ -外形フリー-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

個別大口数量を変更しました。31個以上をご注文の際はWOSにて都度の納期見積が必要になります。

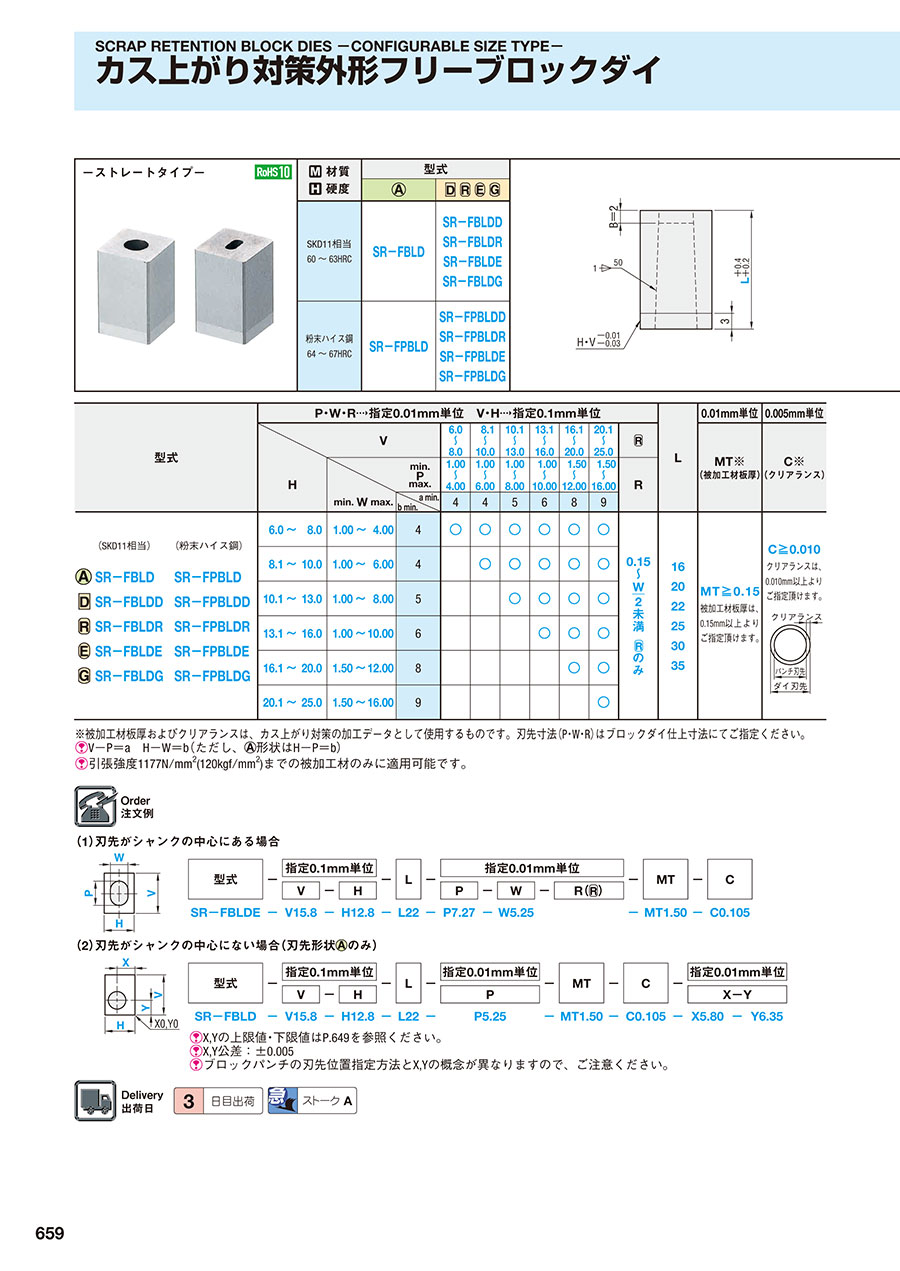

PDFP.499

型番

商品を一つに絞り込むとこちらに型番が表示されます


カス上がり対策ブロックダイ -外形フリー-:関連画像
・材質表
材質
硬度
型式カス上がり対策ブロックダイ -外形フリー-:関連画像
SKD11相当
60~63HRC
SR-FBLDSR-FBLDD
SR-FBLDR
SR-FBLDE
SR-FBLDG
粉末ハイス鋼
64~67HRC
SR-FPBLDSR-FPBLDD
SR-FPBLDR
SR-FPBLDE
SR-FPBLDG


カス上がり対策ブロックダイ -外形フリー-:関連画像


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
SR-FBLD-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FBLD-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FBLDD-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FBLDD-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FBLDE-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FBLDE-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FBLDG-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FBLDG-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FBLDR-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]-R[0.15-7.99/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FBLDR-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]-R[0.15-7.99/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FPBLD-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FPBLD-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FPBLDD-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FPBLDD-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FPBLDE-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FPBLDE-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FPBLDG-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FPBLDG-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FPBLDR-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]-R[0.15-7.99/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
SR-FPBLDR-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]-R[0.15-7.99/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 V(外形)
(mm)
H(外形)
(mm)
C(クリアランス)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
MT(被加工材板厚)
(mm)
P(刃先寸法)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)

-

3日目 対応ASKD11相当6 ~ 256 ~ 250.01 ~ 0.816 ~ 35-0.15 ~ 81 ~ 16--

-

3日目 対応ASKD11相当6 ~ 256 ~ 250.01 ~ 0.8-10 ~ 34.90.15 ~ 81 ~ 16--

-

3日目 対応DSKD11相当6 ~ 256 ~ 250.01 ~ 0.816 ~ 35-0.15 ~ 81 ~ 16-1 ~ 16

-

3日目 対応DSKD11相当6 ~ 256 ~ 250.01 ~ 0.8-10 ~ 34.90.15 ~ 81 ~ 16-1 ~ 16

-

3日目 対応ESKD11相当6 ~ 256 ~ 250.01 ~ 0.816 ~ 35-0.15 ~ 81 ~ 16-1 ~ 16

-

3日目 対応ESKD11相当6 ~ 256 ~ 250.01 ~ 0.8-10 ~ 34.90.15 ~ 81 ~ 16-1 ~ 16

-

3日目 対応GSKD11相当6 ~ 256 ~ 250.01 ~ 0.816 ~ 35-0.15 ~ 81 ~ 16-1 ~ 16

-

3日目 対応GSKD11相当6 ~ 256 ~ 250.01 ~ 0.8-10 ~ 34.90.15 ~ 81 ~ 16-1 ~ 16

-

3日目 対応RSKD11相当6 ~ 256 ~ 250.01 ~ 0.816 ~ 35-0.15 ~ 81 ~ 160.15 ~ 7.991 ~ 16

-

3日目 対応RSKD11相当6 ~ 256 ~ 250.01 ~ 0.8-10 ~ 34.90.15 ~ 81 ~ 160.15 ~ 7.991 ~ 16

-

3日目 対応A粉末ハイス鋼6 ~ 256 ~ 250.01 ~ 0.816 ~ 35-0.15 ~ 81 ~ 16--

-

3日目 対応A粉末ハイス鋼6 ~ 256 ~ 250.01 ~ 0.8-10 ~ 34.90.15 ~ 81 ~ 16--

-

3日目 対応D粉末ハイス鋼6 ~ 256 ~ 250.01 ~ 0.816 ~ 35-0.15 ~ 81 ~ 16-1 ~ 16

-

3日目 対応D粉末ハイス鋼6 ~ 256 ~ 250.01 ~ 0.8-10 ~ 34.90.15 ~ 81 ~ 16-1 ~ 16

-

3日目 対応E粉末ハイス鋼6 ~ 256 ~ 250.01 ~ 0.816 ~ 35-0.15 ~ 81 ~ 16-1 ~ 16

-

3日目 対応E粉末ハイス鋼6 ~ 256 ~ 250.01 ~ 0.8-10 ~ 34.90.15 ~ 81 ~ 16-1 ~ 16

-

3日目 対応G粉末ハイス鋼6 ~ 256 ~ 250.01 ~ 0.816 ~ 35-0.15 ~ 81 ~ 16-1 ~ 16

-

3日目 対応G粉末ハイス鋼6 ~ 256 ~ 250.01 ~ 0.8-10 ~ 34.90.15 ~ 81 ~ 16-1 ~ 16

-

3日目 対応R粉末ハイス鋼6 ~ 256 ~ 250.01 ~ 0.816 ~ 35-0.15 ~ 81 ~ 160.15 ~ 7.991 ~ 16

-

3日目 対応R粉末ハイス鋼6 ~ 256 ~ 250.01 ~ 0.8-10 ~ 34.90.15 ~ 81 ~ 160.15 ~ 7.991 ~ 16

Loading...

  1. 1

規格表


カス上がり対策ブロックダイ -外形フリー-:関連画像
X,Yの上限値・下限値は こちらを参照ください。
X,Y公差:±0.005
ブロックパンチの刃先位置指定方法とX,Yの取り方が異なりますので、ご注意ください。
X,Y指定範囲:刃先形状が下図のカス上がり対策ブロックダイ -外形フリー-:関連画像部にかからない範囲でX,Yを指定できます。
カス上がり対策ブロックダイ -外形フリー-:関連画像

刃先形状
2.5+P/2≦X≦H-(2.5+P/2), 2.5+P/2≦Y≦V-(2.5+P/2)
刃先形状
2.5+W/2≦X≦H-(2.5+W/2), 2.5+P/2≦Y≦V-(2.5+P/2)

・規格表
型式Hmin. W max.b min.VLMT
(被加工材板厚)
C
(クリアランス)
6.0~8.08.1~10.010.1~13.013.1~16.016.1~20.020.1~25.0
min.Pmax.R
1.00~4.001.00~6.001.00~8.001.00~10.001.50~12.001.50~16.00
a min.0.01mm単位0.005mm単位
445689
 (SKD11相当)(粉末ハイス鋼)
SR-FBLDSR-FPBLD
SR-FBLDDSR-FPBLDD
SR-FBLDRSR-FPBLDR
SR-FBLDESR-FPBLDE
SR-FBLDGSR-FPBLDG
6.0~8.01.00~4.0040.15

W
/
2




16
20
22
25
30
35
MT≧0.15
被加工材板厚は、
0.15mm以上より
ご指定頂けます。
C≧0.010
クリアランスは、
0.010mm以上より
ご指定頂けます。
カス上がり対策ブロックダイ -外形フリー-:関連画像
8.1~10.01.00~6.004
10.1~13.01.00~8.005
13.1~16.01.00~10.006
16.1~20.01.50~12.008
20.1~25.01.50~16.009
V-P=a H-W=b(ただし、形状はH-P=b)
P・W・R→指定0.01mm単位 V・H→指定0.1mm単位
引張強度1177N/mm2(120kgf/mm2)までの被加工材のみに適用可能です。
被加工材板厚及びクリアランスは、カス上がり対策の加工データとして使用するものです。刃先寸法(P・W・R)はブロックダイ仕上寸法にてご指定ください。

納期


800円/1本
3本以上で1明細行当たり一律2,160円

運送所要日数はこちら

価格表


■基準単価
型式HV
6.0~8.08.1~10.010.1~13.013.1~16.016.1~20.020.1~25.0
SR-FBLD6.0~8.06,7407,1908,2709,71010,88011,780
8.1~10.07,0108,0909,53010,70011,600
10.1~13.08,2709,62010,97011,870
13.1~16.09,62010,97011,870
16.1~20.011,24012,140
20.1~25.012,320
SR-FBLDD
SR-FBLDR
SR-FBLDE
SR-FBLDG
6.0~8.07,3707,8208,99010,43011,87012,860
8.1~10.07,5508,72010,16011,60012,590
10.1~13.08,90010,25011,87012,860
13.1~16.010,25011,87012,860
16.1~20.012,23013,220
20.1~25.013,220
SR-FPBLD6.0~8.08,0008,2709,98011,24012,95014,480
8.1~10.08,0909,80011,06012,77014,300
10.1~13.010,88012,32014,03015,830
13.1~16.012,32014,03015,830
16.1~20.014,66016,550
20.1~25.016,730
SR-FPBLDD
SR-FPBLDR
SR-FPBLDE
SR-FPBLDG
6.0~8.08,6308,99010,70012,05014,03015,650
8.1~10.08,72010,43011,78013,76015,380
10.1~13.011,60013,04015,11016,910
13.1~16.013,04015,11016,910
16.1~20.015,65017,540
20.1~25.017,540

追加工

追加工価格も数量スライド適用 こちら

カス上がり対策ブロックダイ -外形フリー-:関連画像


基本情報
