ブロックダイ -外形フリー-

ブロックダイ -外形フリー-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

個別大口数量を変更しました。31個以上をご注文の際はWOSにて都度の納期見積が必要になります。

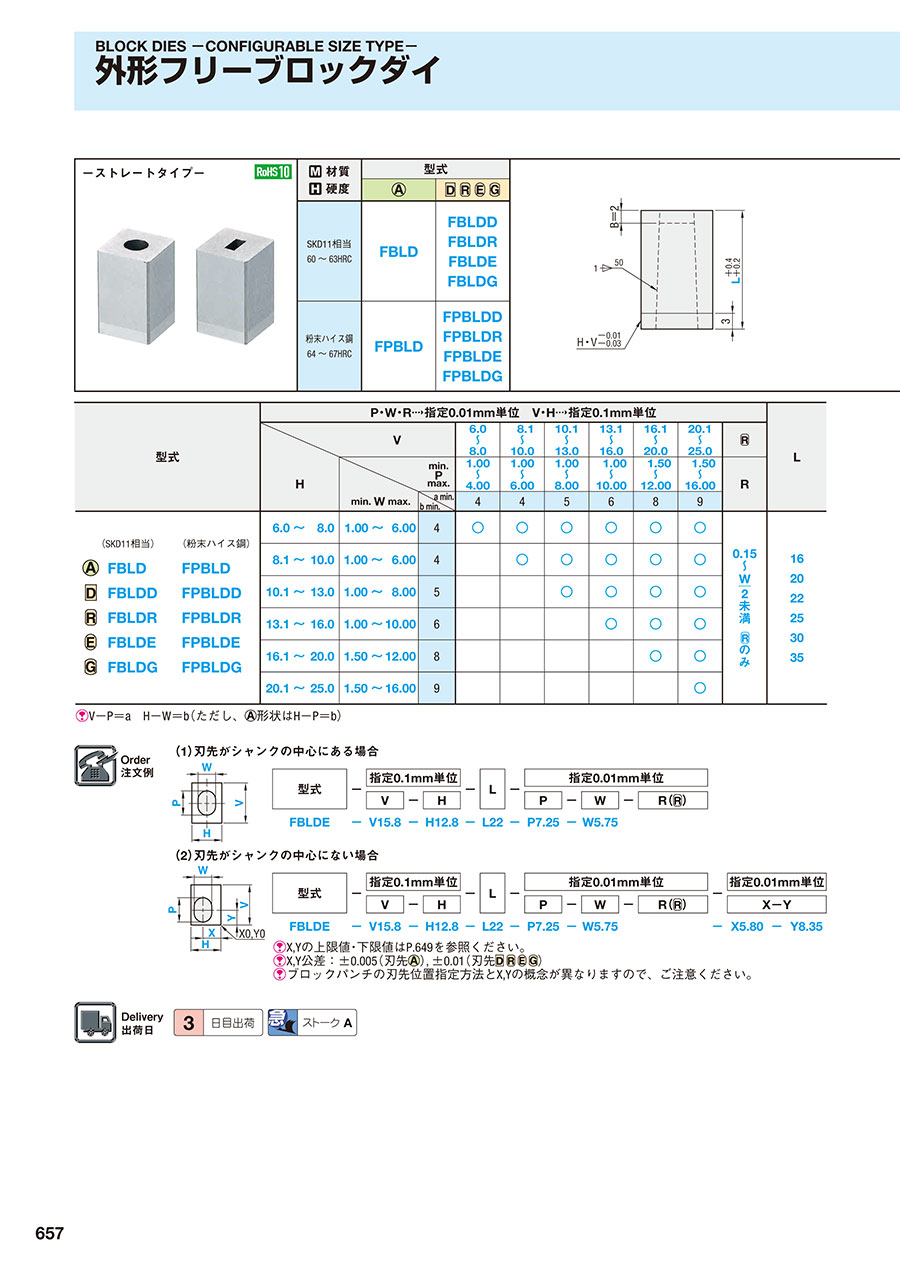

PDFP.497

型番

商品を一つに絞り込むとこちらに型番が表示されます

ブロックダイ -外形フリー-:関連画像
・材質表
材質
硬度
型式ブロックダイ -外形フリー-:関連画像
SKD11相当
60~63HRC
FBLDFBLDD
FBLDR
FBLDE
FBLDG
粉末ハイス鋼
64~67HRC
FPBLDFPBLDD
FPBLDR
FPBLDE
FPBLDG


ブロックダイ -外形フリー-:関連画像


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
FBLD-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]
FBLD-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]
FBLDD-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]
FBLDD-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]
FBLDE-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]
FBLDE-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]
FBLDG-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]
FBLDG-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]
FBLDR-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]-R[0.15-7.99/0.01]
FBLDR-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]-R[0.15-7.99/0.01]
FPBLD-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]
FPBLD-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]
FPBLDD-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]
FPBLDD-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]
FPBLDE-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]
FPBLDE-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]
FPBLDG-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]
FPBLDG-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]
FPBLDR-V[6-25/0.1]-H[6-25/0.1]-L[16,​20,​22,​25,​30,​35]-P[1-16/0.01]-W[1-16/0.01]-R[0.15-7.99/0.01]
FPBLDR-V[6-25/0.1]-H[6-25/0.1]-LC[10-34.9/0.1]-P[1-16/0.01]-W[1-16/0.01]-R[0.15-7.99/0.01]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 V(外形)
(mm)
H(外形)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
P(刃先寸法)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)

-

3日目 対応ASKD11相当6 ~ 256 ~ 2516 ~ 35-1 ~ 16--

-

3日目 対応ASKD11相当6 ~ 256 ~ 25-10 ~ 34.91 ~ 16--

-

3日目 対応DSKD11相当6 ~ 256 ~ 2516 ~ 35-1 ~ 16-1 ~ 16

-

3日目 対応DSKD11相当6 ~ 256 ~ 25-10 ~ 34.91 ~ 16-1 ~ 16

-

3日目 対応ESKD11相当6 ~ 256 ~ 2516 ~ 35-1 ~ 16-1 ~ 16

-

3日目 対応ESKD11相当6 ~ 256 ~ 25-10 ~ 34.91 ~ 16-1 ~ 16

-

3日目 対応GSKD11相当6 ~ 256 ~ 2516 ~ 35-1 ~ 16-1 ~ 16

-

3日目 対応GSKD11相当6 ~ 256 ~ 25-10 ~ 34.91 ~ 16-1 ~ 16

-

3日目 対応RSKD11相当6 ~ 256 ~ 2516 ~ 35-1 ~ 160.15 ~ 7.991 ~ 16

-

3日目 対応RSKD11相当6 ~ 256 ~ 25-10 ~ 34.91 ~ 160.15 ~ 7.991 ~ 16

-

3日目 対応A粉末ハイス鋼6 ~ 256 ~ 2516 ~ 35-1 ~ 16--

-

3日目 対応A粉末ハイス鋼6 ~ 256 ~ 25-10 ~ 34.91 ~ 16--

-

3日目 対応D粉末ハイス鋼6 ~ 256 ~ 2516 ~ 35-1 ~ 16-1 ~ 16

-

3日目 対応D粉末ハイス鋼6 ~ 256 ~ 25-10 ~ 34.91 ~ 16-1 ~ 16

-

3日目 対応E粉末ハイス鋼6 ~ 256 ~ 2516 ~ 35-1 ~ 16-1 ~ 16

-

3日目 対応E粉末ハイス鋼6 ~ 256 ~ 25-10 ~ 34.91 ~ 16-1 ~ 16

-

3日目 対応G粉末ハイス鋼6 ~ 256 ~ 2516 ~ 35-1 ~ 16-1 ~ 16

-

3日目 対応G粉末ハイス鋼6 ~ 256 ~ 25-10 ~ 34.91 ~ 16-1 ~ 16

-

3日目 対応R粉末ハイス鋼6 ~ 256 ~ 2516 ~ 35-1 ~ 160.15 ~ 7.991 ~ 16

-

3日目 対応R粉末ハイス鋼6 ~ 256 ~ 25-10 ~ 34.91 ~ 160.15 ~ 7.991 ~ 16

Loading...

  1. 1

規格表


ブロックダイ -外形フリー-:関連画像
X,Yの上限値・下限値は こちらを参照ください。
X,Y公差:±0.005(刃先), ±0.01(刃先
ブロックパンチの刃先位置指定方法とX,Yの取り方が異なりますので、ご注意ください。
X,Y指定範囲:刃先形状が下図のブロックダイ -外形フリー-:関連画像部にかからない範囲でX,Yを指定できます。
ブロックダイ -外形フリー-:関連画像

刃先形状
2.5+P/2≦X≦H-(2.5+P/2), 2.5+P/2≦Y≦V-(2.5+P/2)
刃先形状
2.5+W/2≦X≦H-(2.5+W/2), 2.5+P/2≦Y≦V-(2.5+P/2)

・規格表
型式Hmin. W max.b min.VL
6.0~8.08.1~10.010.1~13.013.1~16.016.1~20.020.1~25.0
min.Pmax.
R
1.00~4.001.00~6.001.00~8.001.00~10.001.50~12.001.50~16.00
a min.
445689
 (SKD11相当)(粉末ハイス鋼)
FBLDFPBLD
FBLDDFPBLDD
FBLDRFPBLDR
FBLDEFPBLDE
FBLDGFPBLDG
6.0~8.01.00~6.0040.15

W
/
2




16
20
22
25
30
35
8.1~10.01.00~6.004
10.1~13.01.00~8.005
13.1~16.01.00~10.006
16.1~20.01.50~12.008
20.1~25.01.50~16.009
V-P=a H-W=b(ただし、形状はH-P=b)
P・W・R→指定0.01mm単位 V・H→指定0.1mm単位

納期


800円/1本
3本以上で1明細行当たり一律2,160円

運送所要日数はこちら

価格表


■基準単価
型式HV
6.0~8.08.1~10.010.1~13.013.1~16.016.1~20.020.1~25.0
FBLD6.0~8.05,5505,9807,0008,3709,48010,340
8.1~10.05,9807,0008,3709,48010,340
10.1~13.07,1708,4509,74010,590
13.1~16.08,4509,74010,590
16.1~20.09,82010,680
20.1~25.010,680
FBLDD
FBLDR
FBLDE
FBLDG
6.0~8.05,7206,1507,2608,6309,74010,680
8.1~10.06,1507,2608,6309,74010,680
10.1~13.07,4308,7109,99010,930
13.1~16.08,7109,99010,930
16.1~20.010,08011,020
20.1~25.011,020
FPBLD6.0~8.06,9607,2208,90010,13011,81013,310
8.1~10.07,2208,90010,13011,81013,310
10.1~13.09,96011,37013,04014,810
13.1~16.011,37013,04014,810
16.1~20.013,48015,340
20.1~25.015,340
FPBLDD
FPBLDR
FPBLDE
FPBLDG
6.0~8.07,1307,4909,16010,49012,16013,750
8.1~10.07,4909,16010,49012,16013,750
10.1~13.010,31011,72013,48015,250
13.1~16.011,72013,48015,250
16.1~20.013,75015,600
20.1~25.015,600

追加工

追加工価格も数量スライド適用 こちら

ブロックダイ -外形フリー-:関連画像


基本情報

外形状 ストレート カス上がり対策有無
