カス上がり対策ブロックダイ －片フランジタイプ－
- 通常単価(税別)
- -
- 税込単価
- -
刃先に斜めの微小溝付与し、カス上がり防止対策を施した片フランジタイプのブロック...
詳細情報を確認する未確定：候補が560型番あります。
商品情報
関連ページ

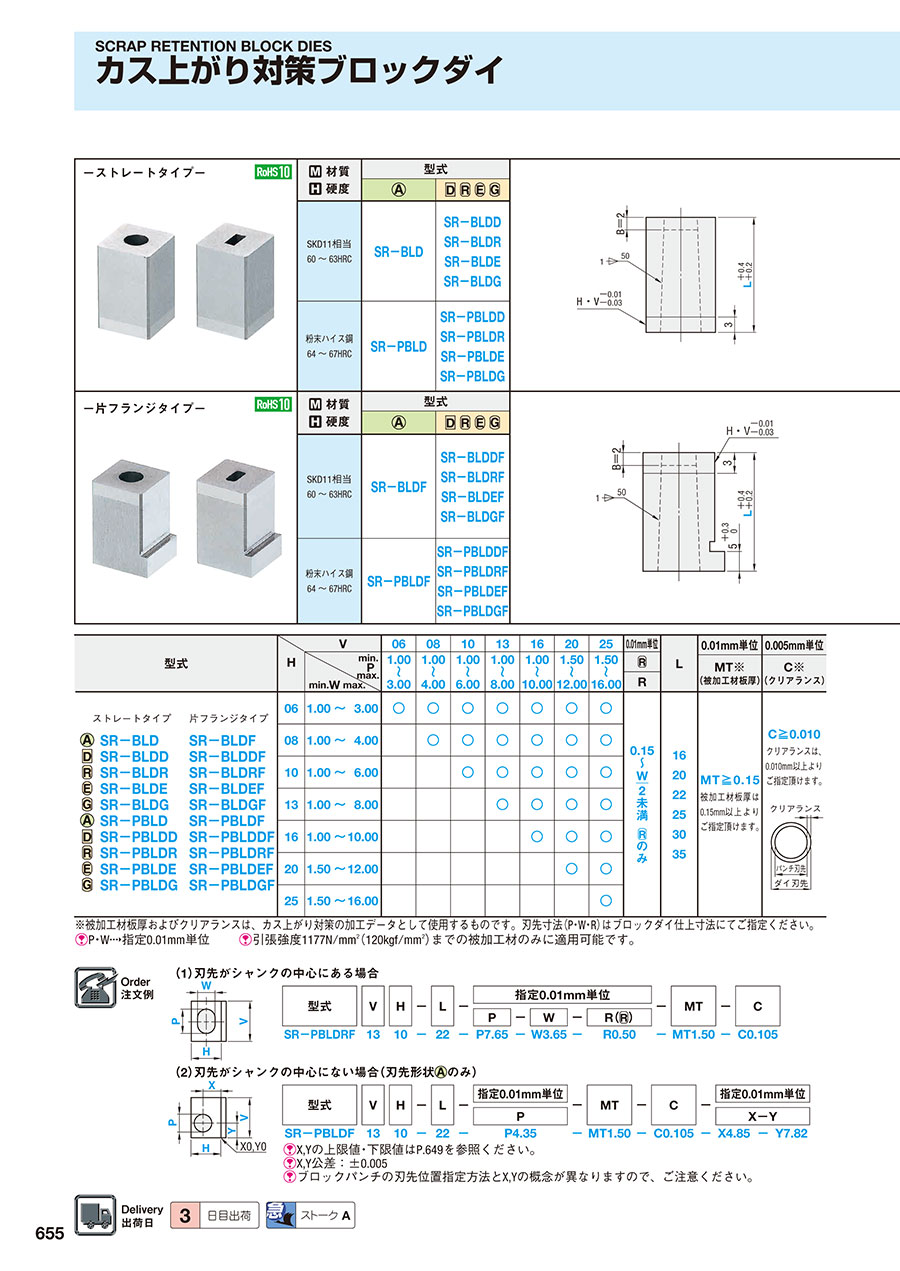

カス上がり対策ダイ P.1735
外形図・製品仕様
| 材質 硬度 | 型式 | |
|---|---|---|
|
| |
| SKD11相当 60～63HRC | SR-BLDF | SR-BLDDF SR-BLDRF SR-BLDEF SR-BLDGF |
| 粉末ハイス鋼 64～67HRC | SR-PBLDF | SR-PBLDDF SR-PBLDRF SR-PBLDEF SR-PBLDGF |
規格表
| 型式 | V | 06 | 08 | 10 | 13 | 16 | 20 | 25 | 0.01mm単位 | L | 0.01mm単位 | 0.005mm 単位 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | . | min. P max. | 1.00 ～ 3.00 | 1.00 ～ 4.00 | 1.00 ～ 6.00 | 1.00 ～ 8.00 | 1.00 ～ 10.00 | 1.50 ～ 12.00 | 1.50～ 16.00 |
| ||||
| min. W max. | MT※ （被加工材板厚） | C※ （クリアランス） | ||||||||||||
| R | ||||||||||||||
| 片フランジタイプ | 06 | 1.00～3.00 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 16 20 22 25 30 35 | MT≧0.15 被加工材板厚は0.15mm以上よりご指定頂けます。 | C≧0.010 クリアランスは、0.010mm以上よりご指定頂けます。
| |
 SR-BLDF SR-BLDDF SR-BLDRF SR-BLDEF SR-BLDGF SR-PBLDF SR-PBLDDF SR-PBLDRF SR-PBLDEF SR-PBLDGF | ||||||||||||||
| 08 | 1.00～4.00 | ○ | ○ | ○ | ○ | ○ | ○ | |||||||
| 10 | 1.00～6.00 | ○ | ○ | ○ | ○ | ○ | ||||||||
| 13 | 1.00～8.00 | ○ | ○ | ○ | ○ | |||||||||
| 16 | 1.00～10.00 | ○ | ○ | ○ | ||||||||||
| 20 | 1.50～12.00 | ○ | ○ | |||||||||||
| 25 | 1.50～16.00 | ○ | ||||||||||||
※被加工材板厚およびクリアランスは、カス上がり対策の加工データとして使用するものです。刃先寸法（P・W・R）はブロックダイ仕上寸法にてご指定ください。
P・W指定0.01mm単位
引張強度1177N/mm2（120kgf/mm2）までの被加工材のみに適用可能です。
