ミスミ

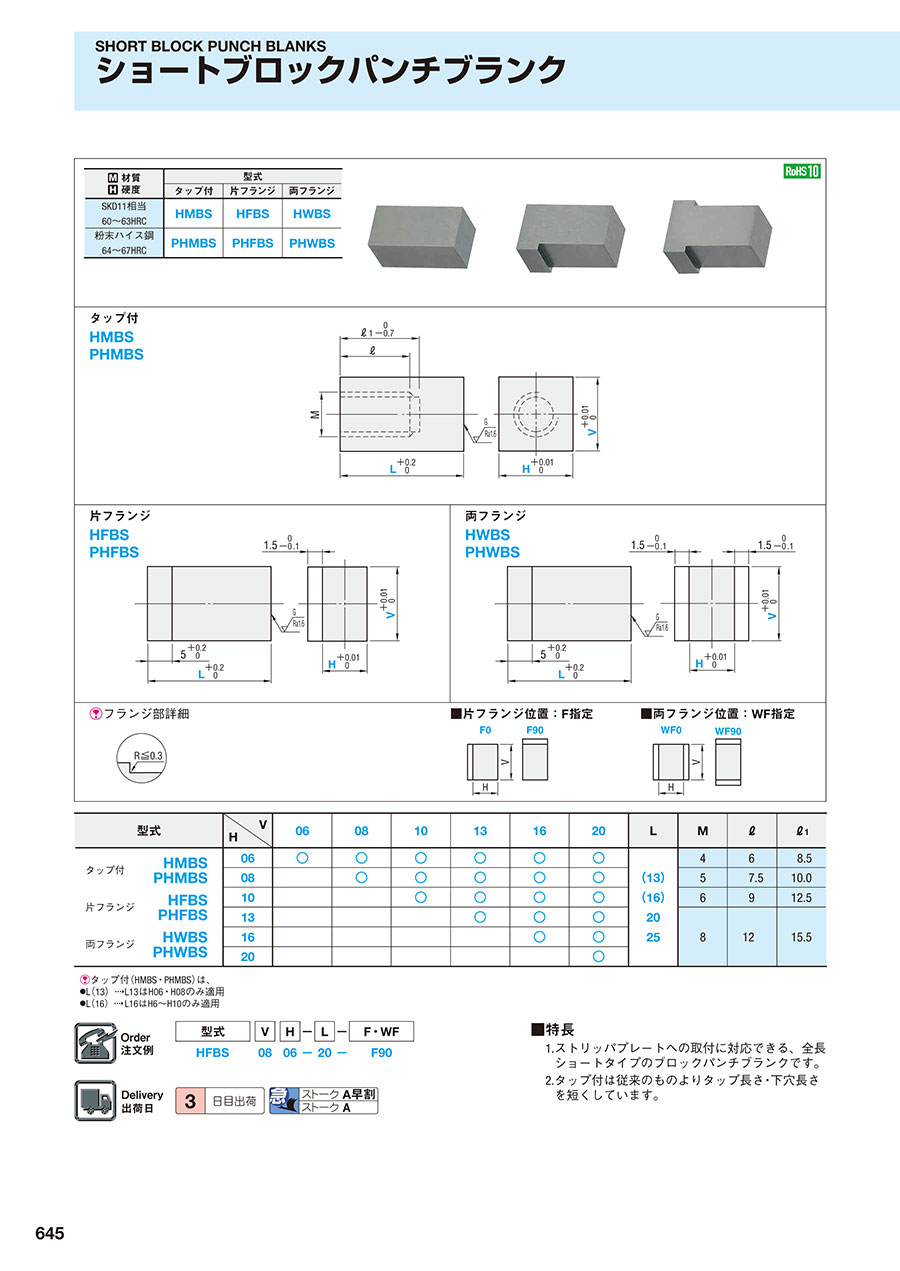

ショートブロックパンチブランク

カタログ |P.645

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブロックパンチブランク

4.5

通常出荷日：3 日目

タップ付き、片フランジが選択が可能なショートブロックパンチブランクです。材質は...

詳細情報を確認する

先端形状
ブランク
ジェクタ有無
無
表面処理
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が252型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質硬度	型式
材質硬度	タップ付	片フランジ	両フランジ
SKD11相当 60～63HRC	HMBS	HFBS	HWBS
粉末ハイス鋼 64～67HRC	PHMBS	PHFBS	PHWBS

規格表

型式		V H	06	08	10	13	16	20	L	M	ℓ	ℓ1
タップ付	HMBS	06	○	○	○	○	○	○	（13）（16） 20 25	4	6	8.5
タップ付	PHMBS	08		○	○	○	○	○		5	7.5	10.0
片フランジ	HFBS	10			○	○	○	○		6	9	12.5
片フランジ	PHFBS	13				○	○	○		8	12	15.5
両フランジ	HWBS	16					○	○
両フランジ	PHWBS	20						○

タップ付（HMBS・PHMBS）は、
●L（13）L13はH06・H08のみ適用
●L（16）L16はH6～H10のみ適用

■特長
1. ストリッパプレートへの取付に対応できる、全長ショートタイプのブロックパンチブランクです。
2. タップ付は従来のものよりタップ長さ・下穴長さを短くしています。

注文例
