ミスミ

ジェクタブロックパンチブランク

カタログ |P.643

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブロックパンチブランク

4.5

通常出荷日：3 日目

標準、キー溝付き、片フランジ、両フランジの選択が可能なジェクタブロックパンチブ...

詳細情報を確認する

先端形状
ブランク
ジェクタ有無
有
材質
SKD11相当
表面処理
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が422型番あります。

商品情報
型番リスト
詳細情報

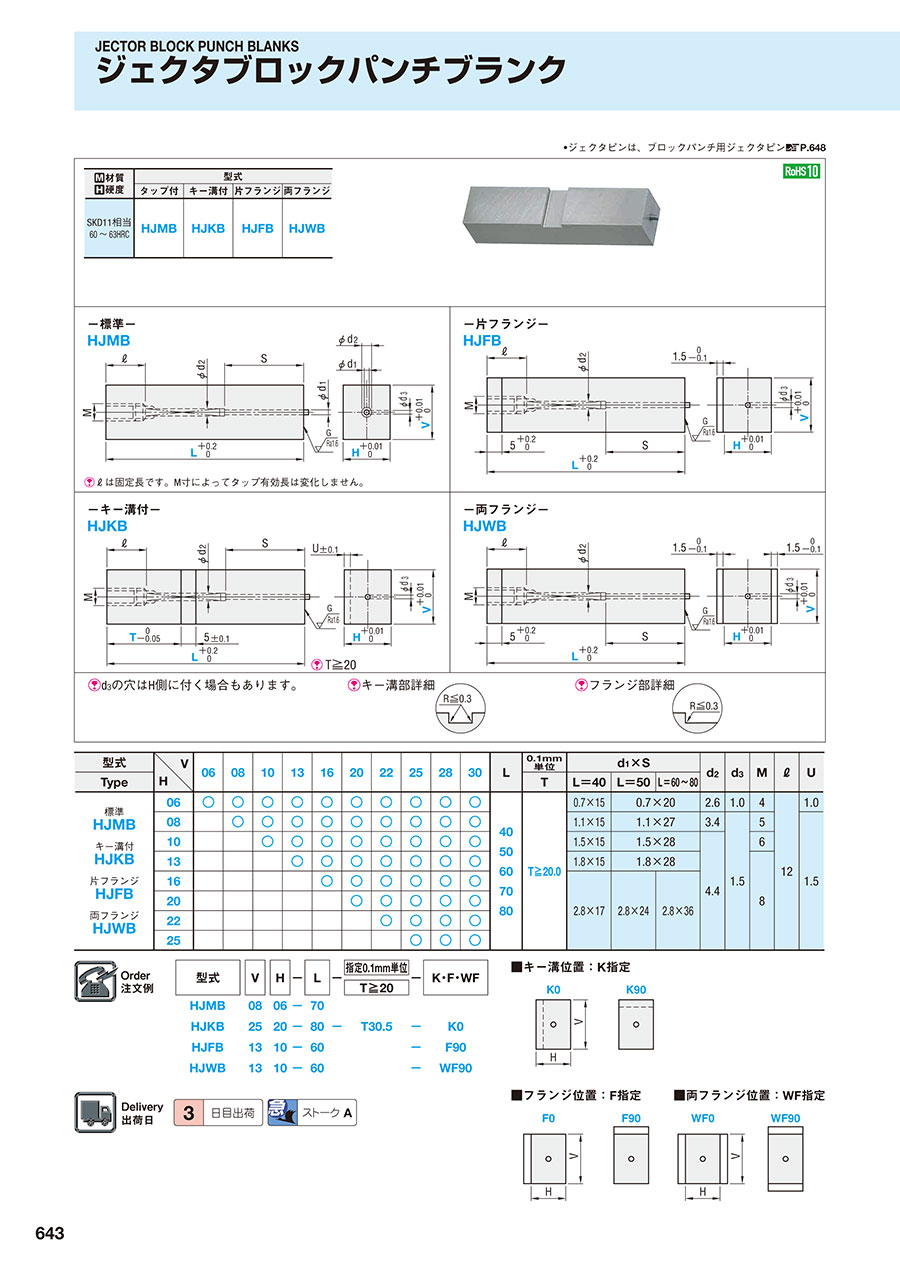

カタログ

商品情報

•ジェクタピンは、ブロックパンチ用ジェクタピン P.648

外形図・製品仕様

材質硬度	型式
材質硬度	タップ付	キー溝付	片フランジ	両フランジ
SKD11相当 60～63HRC	HJMB	HJKB	HJFB	HJWB

規格表

Type	H		06	08	10	13	16	20	22	25	28	30	L	T	L＝40	L＝50	L＝60～80	d₂	d₃	M	ℓ	U
型式		V	06	08	10	13	16	20	22	25	28	30	L	0.1mm 単位	d₁×S			d₂	d₃	M	ℓ	U
標準 HJMB キー溝付 HJKB 片フランジ HJFB 両フランジ HJWB	06		○	○	○	○	○	○	○	○	○	○	40 50 60 70 80	T≧20.0	0.7×15	0.7×20		2.6	1.0	4	12	1.0
	08			○	○	○	○	○	○	○	○	○			1.1×15	1.1×27		3.4	1.5	5		1.5
	10				○	○	○	○	○	○	○	○			1.5×15	1.5×28		4.4		6
	13					○	○	○	○	○	○	○			1.8×15	1.8×28				8
	16						○	○	○	○	○	○			2.8×17	2.8×24	2.8×36
	20							○	○	○	○	○
	22								○	○	○	○
	25									○	○	○

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

HJFB0606-[40-80/10]-F[0,90]

HJFB0606-LC[30-79.9/0.1]-F[0,90]

HJFB0806-[40-80/10]-F[0,90]

HJFB0806-LC[30-79.9/0.1]-F[0,90]

HJFB0808-[40-80/10]-F[0,90]

HJFB0808-LC[30-79.9/0.1]-F[0,90]

HJFB1006-[40-80/10]-F[0,90]

HJFB1006-LC[30-79.9/0.1]-F[0,90]

HJFB1008-[40-80/10]-F[0,90]

HJFB1008-LC[30-79.9/0.1]-F[0,90]

HJFB1010-[40-80/10]-F[0,90]

HJFB1010-LC[30-79.9/0.1]-F[0,90]

HJFB1306-[40-80/10]-F[0,90]

HJFB1306-LC[30-79.9/0.1]-F[0,90]

HJFB1308-[40-80/10]-F[0,90]

HJFB1308-LC[30-79.9/0.1]-F[0,90]

HJFB1310-[40-80/10]-F[0,90]

HJFB1310-LC[30-79.9/0.1]-F[0,90]

HJFB1313-[40-80/10]-F[0,90]

HJFB1313-LC[30-79.9/0.1]-F[0,90]

HJFB1606-[40-80/10]-F[0,90]

HJFB1606-LC[30-79.9/0.1]-F[0,90]

HJFB1608-[40-80/10]-F[0,90]

HJFB1608-LC[30-79.9/0.1]-F[0,90]

HJFB1610-[40-80/10]-F[0,90]

HJFB1610-LC[30-79.9/0.1]-F[0,90]

HJFB1613-[40-80/10]-F[0,90]

HJFB1613-LC[30-79.9/0.1]-F[0,90]

HJFB1616-[40-80/10]-F[0,90]

HJFB1616-LC[30-79.9/0.1]-F[0,90]

HJFB2006-[40-80/10]-F[0,90]

HJFB2006-LC[30-79.9/0.1]-F[0,90]

HJFB2008-[40-80/10]-F[0,90]

HJFB2008-LC[30-79.9/0.1]-F[0,90]

HJFB2010-[40-80/10]-F[0,90]

HJFB2010-LC[30-79.9/0.1]-F[0,90]

HJFB2013-[40-80/10]-F[0,90]

HJFB2013-LC[30-79.9/0.1]-F[0,90]

HJFB2016-[40-80/10]-F[0,90]

HJFB2016-LC[30-79.9/0.1]-F[0,90]

HJFB2020-[40-80/10]-F[0,90]

HJFB2020-LC[30-79.9/0.1]-F[0,90]

HJFB2206-[40-80/10]-F[0,90]

HJFB2206-LC[30-79.9/0.1]-F[0,90]

HJFB2208-[40-80/10]-F[0,90]

HJFB2208-LC[30-79.9/0.1]-F[0,90]

HJFB2210-[40-80/10]-F[0,90]

HJFB2210-LC[30-79.9/0.1]-F[0,90]

HJFB2213-[40-80/10]-F[0,90]

HJFB2213-LC[30-79.9/0.1]-F[0,90]

HJFB2216-[40-80/10]-F[0,90]

HJFB2216-LC[30-79.9/0.1]-F[0,90]

HJFB2220-[40-80/10]-F[0,90]

HJFB2220-LC[30-79.9/0.1]-F[0,90]

HJFB2222-[40-80/10]-F[0,90]

HJFB2222-LC[30-79.9/0.1]-F[0,90]

HJFB2506-[40-80/10]-F[0,90]

HJFB2506-LC[30-79.9/0.1]-F[0,90]

HJFB2508-[40-80/10]-F[0,90]

HJFB2508-LC[30-79.9/0.1]-F[0,90]

シャンク(取付部)形状

V(シャンク)

(mm)

H(シャンク)

(mm)

F(フランジ位置指定)

(°)

K(キー溝位置指定)

(°)

L(全長)

(mm)

LC(全長変更)

(mm)

T(キー溝位置)

(mm)

WF(フランジ位置指定)

(°)

RoHS?

最小発注数量

片フランジ	6	6	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	6	6	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	8	6	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	8	6	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	8	8	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	8	8	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	10	6	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	10	6	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	10	8	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	10	8	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	10	10	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	10	10	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	13	6	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	13	6	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	13	8	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	13	8	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	13	10	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	13	10	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	13	13	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	13	13	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	16	6	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	16	6	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	16	8	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	16	8	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	16	10	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	16	10	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	16	13	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	16	13	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	16	16	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	16	16	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	20	6	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	20	6	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	20	8	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	20	8	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	20	10	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	20	10	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	20	13	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	20	13	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	20	16	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	20	16	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	20	20	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	20	20	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	22	6	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	22	6	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	22	8	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	22	8	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	22	10	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	22	10	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	22	13	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	22	13	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	22	16	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	22	16	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	22	20	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	22	20	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	22	22	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	22	22	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	25	6	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	25	6	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個
片フランジ	25	8	0 ～ 90	-	40 ～ 80	-	-	-	10	1個
片フランジ	25	8	0 ～ 90	-	-	30 ～ 79.9	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

標準、キー溝付き、片フランジ、両フランジの選択が可能なジェクタブロックパンチブランクです。材質はダイス鋼となります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
