ショートストレートパンチ

ショートストレートパンチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ショートストレートパンチ
  • ショートストレートパンチ
  • ショートストレートパンチ
  • ショートストレートパンチ

個別大口数量を変更しました。31個以上をご注文の際はWOSにて都度の納期見積が必要になります。

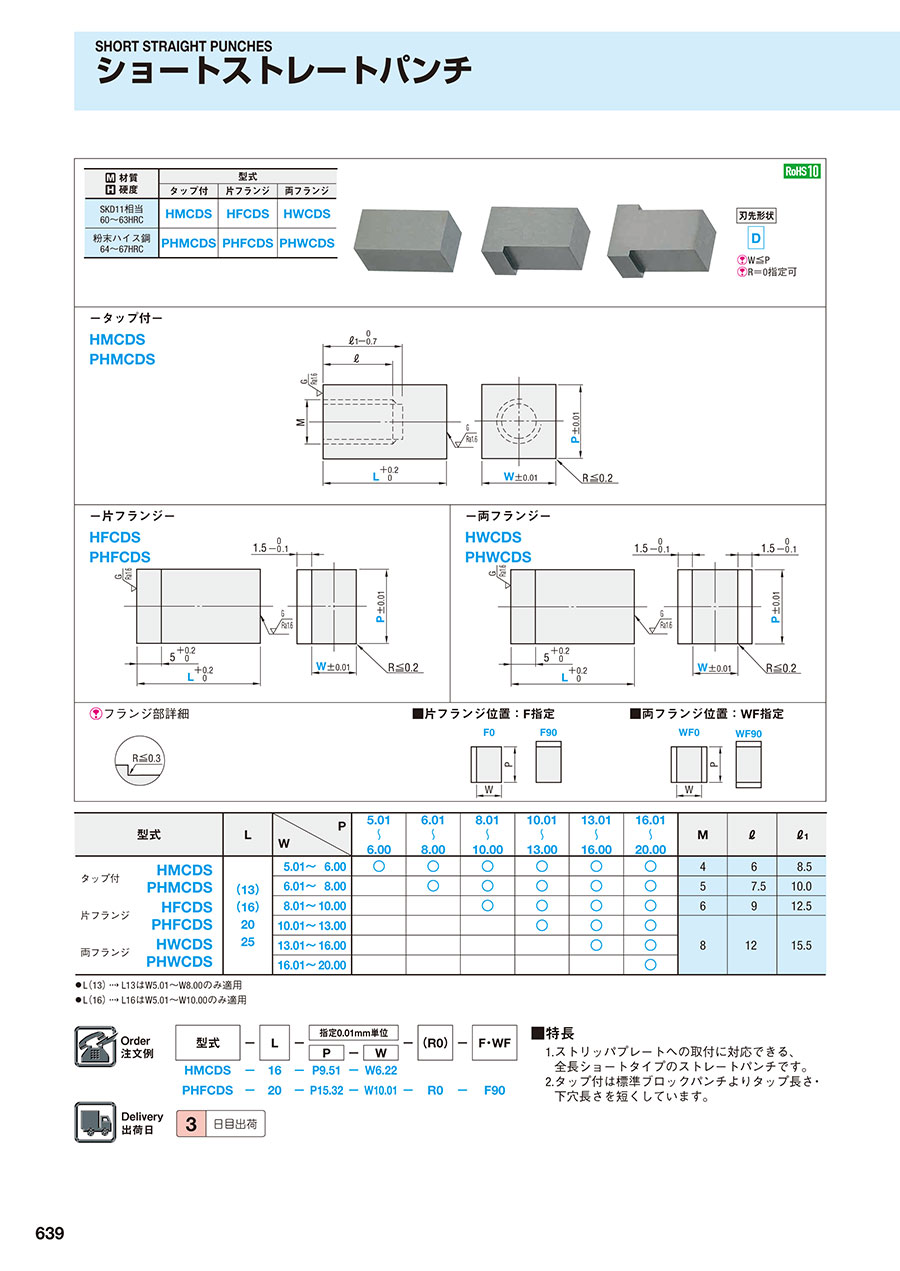

PDFP.479

型番

商品を一つに絞り込むとこちらに型番が表示されます

ショートストレートパンチ:関連画像
・材質表
材質
硬度
型式
タップ付片フランジ両フランジ
SKD11相当
60~63HRC
HMCDSHFCDSHWCDS
粉末ハイス鋼
64~67HRC
PHMCDSPHFCDSPHWCDS


●刃先加工限界


W≦P
R=0指定可

タップ付
HMCDS
PHMCDS
ショートストレートパンチ:関連画像


片フランジ
HFCDS
PHFCDS
ショートストレートパンチ:関連画像


両フランジ
HWCDS
PHWCDS
ショートストレートパンチ:関連画像


フランジ部詳細
ショートストレートパンチ:関連画像


■フランジ位置指定
ショートストレートパンチ:関連画像




数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
HFCDS-[13,​16,​20,​25]-P[5.01-20/0.01]-W[5.01-20/0.01]-F[0,​90]
HFCDS-LC[13.1-24.9/0.1]-P[5.01-20/0.01]-W[5.01-20/0.01]-F[0,​90]
HMCDS-[13,​16,​20,​25]-P[5.01-20/0.01]-W[5.01-20/0.01]
HMCDS-LC[13-24.9/0.1]-P[5.01-20/0.01]-W[5.01-20/0.01]
HWCDS-[13,​16,​20,​25]-P[5.01-20/0.01]-W[5.01-20/0.01]-WF[0,​90]
HWCDS-LC[13.1-24.9/0.1]-P[5.01-20/0.01]-W[5.01-20/0.01]-WF[0,​90]
PHFCDS-[13,​16,​20,​25]-P[5.01-20/0.01]-W[5.01-20/0.01]-F[0,​90]
PHFCDS-LC[13.1-24.9/0.1]-P[5.01-20/0.01]-W[5.01-20/0.01]-F[0,​90]
PHMCDS-[13,​16,​20,​25]-P[5.01-20/0.01]-W[5.01-20/0.01]
PHMCDS-LC[13-24.9/0.1]-P[5.01-20/0.01]-W[5.01-20/0.01]
PHWCDS-[13,​16,​20,​25]-P[5.01-20/0.01]-W[5.01-20/0.01]-WF[0,​90]
PHWCDS-LC[13.1-24.9/0.1]-P[5.01-20/0.01]-W[5.01-20/0.01]-WF[0,​90]
型番通常単価スライド値引通常
出荷日
RoHS材質 シャンク(取付部)形状 F(フランジ位置指定)
(°)
L(全長)
(mm)
LC(全長変更)
(mm)
P(刃先寸法)
(mm)
W(刃先寸法)
(mm)
WF(フランジ位置指定)
(°)

-

3日目 対応SKD11相当片フランジ0 ~ 9013 ~ 25-5.01 ~ 205.01 ~ 20-

-

3日目 対応SKD11相当片フランジ0 ~ 90-13.1 ~ 24.95.01 ~ 205.01 ~ 20-

-

3日目 対応SKD11相当タップ付-13 ~ 25-5.01 ~ 205.01 ~ 20-

-

3日目 対応SKD11相当タップ付--13 ~ 24.95.01 ~ 205.01 ~ 20-

-

3日目 対応SKD11相当両フランジ-13 ~ 25-5.01 ~ 205.01 ~ 200 ~ 90

-

3日目 対応SKD11相当両フランジ--13.1 ~ 24.95.01 ~ 205.01 ~ 200 ~ 90

-

3日目 対応粉末ハイス鋼片フランジ0 ~ 9013 ~ 25-5.01 ~ 205.01 ~ 20-

-

3日目 対応粉末ハイス鋼片フランジ0 ~ 90-13.1 ~ 24.95.01 ~ 205.01 ~ 20-

-

3日目 対応粉末ハイス鋼タップ付-13 ~ 25-5.01 ~ 205.01 ~ 20-

-

3日目 対応粉末ハイス鋼タップ付--13 ~ 24.95.01 ~ 205.01 ~ 20-

-

3日目 対応粉末ハイス鋼両フランジ-13 ~ 25-5.01 ~ 205.01 ~ 200 ~ 90

-

3日目 対応粉末ハイス鋼両フランジ--13.1 ~ 24.95.01 ~ 205.01 ~ 200 ~ 90

Loading...

  1. 1

規格表


ショートストレートパンチ:関連画像
・規格表
型式LWPMℓ1
5.01

6.00
6.01

8.00
8.01

10.00
10.01

13.00
13.01

16.00
16.01

20.00
タップ付HMCDS
PHMCDS
片フランジHFCDS
PHFCDS
両フランジHWCDS
PHWCDS
(13)
(16)
20
25
5.01~6.00468.5
6.01~8.00 57.510.0
8.01~10.00  6912.5
10.01~13.00   81215.5
13.01~16.00
16.01~20.00
タップ付(HMCDS・PHMCDS)
● L(13)→ L13はW5.01~W8.00のみ適用
● L(16)→ L16はW5.01~W10.00のみ適用

納期



運送所要日数はこちら

価格表


■SKD11相当 基準単価
型式WP
5.01~10.0010.01~16.0016.01~20.00
HMCDS
(タップ付)
5.01~6.001,3701,5601,840
6.01~10.001,4701,6501,930
10.01~16.00 1,9302,380
16.01~20.00  2,660
HFCDS
(片フランジ)
5.01~6.001,1101,2301,420
6.01~10.001,1701,3001,480
10.01~16.00 1,4801,790
16.01~20.00  1,920
HWCDS
(両フランジ)
5.01~6.001,3001,4201,600
6.01~10.001,3501,4801,670
10.01~16.00 1,6701,970
16.01~20.00  2,100

■粉末ハイス鋼 基準単価
型式WP
5.01~10.0010.01~16.0016.01~20.00
PHMCDS
(タップ付)
5.01~6.002,6303,3304,010
6.01~10.003,3304,2605,220
10.01~16.00 5,9807,350
16.01~20.00  8,810
PHFCDS
(片フランジ)
5.01~6.003,6604,5705,300
6.01~10.004,3105,3506,540
10.01~16.00 6,8007,980
16.01~20.00  9,610
PHWCDS
(両フランジ)
5.01~6.004,0604,9605,680
6.01~10.004,7205,7506,920
10.01~16.00 7,1908,380
16.01~20.00  9,980

特長

1.ストリッパプレートへの取付に対応できる、全長ショートタイプのストレートパンチです。
2.タップ付は従来のものよりタップ長さ・下穴長さを短くしています。

追加工

ショートストレートパンチ:関連画像



基本情報

先端形状 ストレート ジェクタ有無 刃先形状 D
表面処理 なし
