ジェクタストレートパンチ -コーティングTiCN処理-

ジェクタストレートパンチ -コーティングTiCN処理-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ジェクタストレートパンチ -コーティングTiCN処理-
  • ジェクタストレートパンチ -コーティングTiCN処理-
  • ジェクタストレートパンチ -コーティングTiCN処理-

個別大口数量を変更しました。31個以上をご注文の際はWOSにて都度の納期見積が必要になります。

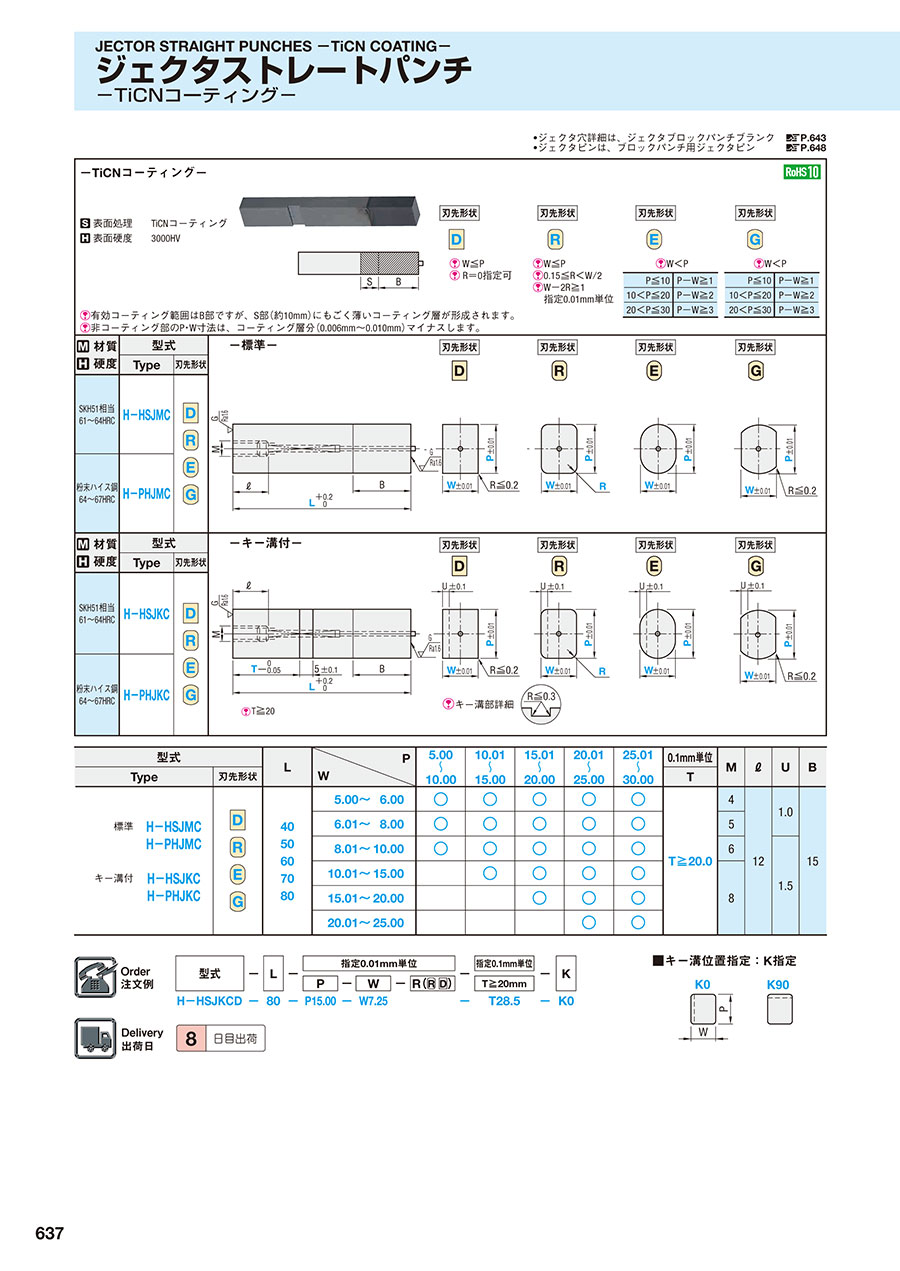

PDFP.477

型番

商品を一つに絞り込むとこちらに型番が表示されます

ジェクタストレートパンチ -コーティングTiCN処理-:関連画像

表面処理 TiCN
表面硬度 3000HV
有効コーティング範囲はB部ですが、S部(約10mm)にもごく薄いコーティング層が形成されます。
非コーティング部のP・W寸法は、コーティング層分(6~10ミクロン)マイナスします。

ジェクタ穴詳細は、ジェクタパンチブランク こちら
ジェクタピンは、ブロックパンチ用ジェクタピン こちら

ジェクタストレートパンチ -コーティングTiCN処理-:関連画像


●刃先加工限界
ジェクタストレートパンチ -コーティングTiCN処理-:関連画像


・材質表
材質
硬度
型式タップ付
ジェクタストレートパンチ -コーティングTiCN処理-:関連画像
TypeShape
刃先形状
SKH51相当
61~64HRC
H-HSJMC
粉末ハイス鋼
64~67HRC
H-PHJMC
材質
硬度
型式キー溝付
ジェクタストレートパンチ -コーティングTiCN処理-:関連画像
TypeShape
刃先形状
SKH51相当
61~64HRC
H-HSJKC
粉末ハイス鋼
64~67HRC
H-PHJKC




数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
H-HSJKCD-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-K[0,​90]-T[20-75/0.1]
H-HSJKCD-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-K[0,​90]-T[20-75/0.1]
H-HSJKCE-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-T[20-75/0.1]-K[0,​90]
H-HSJKCE-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-T[20-75/0.1]-K[0,​90]
H-HSJKCG-[40-80/10]-P[5-30/0.01]-W[5.01-25/0.01]-T[20-75/0.1]-K[0,​90]
H-HSJKCG-LC[30-79.9/0.1]-P[5-30/0.01]-W[5.01-25/0.01]-T[20-75/0.1]-K[0,​90]
H-HSJKCR-[40-80/10]-P[5-30/0.01]-W[5.01-25/0.01]-R[0.2-30/0.01]-T[20-75/0.1]-K[0,​90]
H-HSJKCR-LC[30-79.9/0.1]-P[5-30/0.01]-W[5.01-25/0.01]-R[0.2-30/0.01]-T[20-75/0.1]-K[0,​90]
H-HSJMCD-[40-80/10]-P[5-30/0.01]-W[5.01-25/0.01]
H-HSJMCD-LC[30-79.9/0.1]-P[5-30/0.01]-W[5.01-25/0.01]
H-HSJMCE-[40-80/10]-P[5-30/0.01]-W[5.01-25/0.01]
H-HSJMCE-LC[30-79.9/0.1]-P[5-30/0.01]-W[5.01-25/0.01]
H-HSJMCG-[40-80/10]-P[5-30/0.01]-W[5.01-25/0.01]
H-HSJMCG-LC[30-79.9/0.1]-P[5-30/0.01]-W[5.01-25/0.01]
H-HSJMCR-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-R[0.2-30/0.01]
H-HSJMCR-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-R[0.2-30/0.01]
H-PHJKCD-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-K[0,​90]-T[20-80/0.1]
H-PHJKCD-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-K[0,​90]-T[20-80/0.1]
H-PHJKCE-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-T[20-80/0.1]-K[0,​90]
H-PHJKCE-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-T[20-80/0.1]-K[0,​90]
H-PHJKCG-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-T[20-80/0.1]-K[0,​90]
H-PHJKCG-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-T[20-80/0.1]-K[0,​90]
H-PHJKCR-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-R[0.15-12.5/0.01]-T[20-80/0.1]-K[0,​90]
H-PHJKCR-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-R[0.15-12.5/0.01]-T[20-80/0.1]-K[0,​90]
H-PHJMCD-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]
H-PHJMCD-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]
H-PHJMCE-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]
H-PHJMCE-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]
H-PHJMCG-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]
H-PHJMCG-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]
H-PHJMCR-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-R[0.2-40/0.1]
H-PHJMCR-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-R[0.2-40/0.1]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 シャンク(取付部)形状 K(キー溝位置指定)
(°)
L(全長)
(mm)
LC(全長変更)
(mm)
P(刃先寸法)
(mm)
R(刃先コーナーR)
(mm)
T(キー溝位置)
(mm)
W(刃先寸法)
(mm)
K T

-

8日目 対応DSKH51相当キー溝付-40 ~ 80-5 ~ 30--5 ~ 250 ~ 9020 ~ 75

-

8日目 対応DSKH51相当キー溝付--30 ~ 79.95 ~ 30--5 ~ 250 ~ 9020 ~ 75

-

8日目 対応ESKH51相当キー溝付0 ~ 9040 ~ 80-5 ~ 30-20 ~ 755 ~ 25--

-

8日目 対応ESKH51相当キー溝付0 ~ 90-30 ~ 79.95 ~ 30-20 ~ 755 ~ 25--

-

8日目 対応GSKH51相当キー溝付0 ~ 9040 ~ 80-5 ~ 30-20 ~ 755.01 ~ 25--

-

8日目 対応GSKH51相当キー溝付0 ~ 90-30 ~ 79.95 ~ 30-20 ~ 755.01 ~ 25--

-

8日目 対応RSKH51相当キー溝付0 ~ 9040 ~ 80-5 ~ 300.2 ~ 3020 ~ 755.01 ~ 25--

-

8日目 対応RSKH51相当キー溝付0 ~ 90-30 ~ 79.95 ~ 300.2 ~ 3020 ~ 755.01 ~ 25--

-

8日目 対応DSKH51相当タップ付-40 ~ 80-5 ~ 30--5.01 ~ 25--

-

8日目 対応DSKH51相当タップ付--30 ~ 79.95 ~ 30--5.01 ~ 25--

-

8日目 対応ESKH51相当タップ付-40 ~ 80-5 ~ 30--5.01 ~ 25--

-

8日目 対応ESKH51相当タップ付--30 ~ 79.95 ~ 30--5.01 ~ 25--

-

8日目 対応GSKH51相当タップ付-40 ~ 80-5 ~ 30--5.01 ~ 25--

-

8日目 対応GSKH51相当タップ付--30 ~ 79.95 ~ 30--5.01 ~ 25--

-

8日目 対応RSKH51相当タップ付-40 ~ 80-5 ~ 300.2 ~ 30-5 ~ 25--

-

8日目 対応RSKH51相当タップ付--30 ~ 79.95 ~ 300.2 ~ 30-5 ~ 25--

-

8日目 対応D粉末ハイス鋼キー溝付-40 ~ 80-5 ~ 30--5 ~ 250 ~ 9020 ~ 80

-

8日目 対応D粉末ハイス鋼キー溝付--30 ~ 79.95 ~ 30--5 ~ 250 ~ 9020 ~ 80

-

8日目 対応E粉末ハイス鋼キー溝付0 ~ 9040 ~ 80-5 ~ 30-20 ~ 805 ~ 25--

-

8日目 対応E粉末ハイス鋼キー溝付0 ~ 90-30 ~ 79.95 ~ 30-20 ~ 805 ~ 25--

-

8日目 対応G粉末ハイス鋼キー溝付0 ~ 9040 ~ 80-5 ~ 30-20 ~ 805 ~ 25--

-

8日目 対応G粉末ハイス鋼キー溝付0 ~ 90-30 ~ 79.95 ~ 30-20 ~ 805 ~ 25--

-

8日目 対応R粉末ハイス鋼キー溝付0 ~ 9040 ~ 80-5 ~ 300.15 ~ 12.520 ~ 805 ~ 25--

-

8日目 対応R粉末ハイス鋼キー溝付0 ~ 90-30 ~ 79.95 ~ 300.15 ~ 12.520 ~ 805 ~ 25--

-

8日目 対応D粉末ハイス鋼タップ付-40 ~ 80-5 ~ 30--5 ~ 25--

-

8日目 対応D粉末ハイス鋼タップ付--30 ~ 79.95 ~ 30--5 ~ 25--

-

8日目 対応E粉末ハイス鋼タップ付-40 ~ 80-5 ~ 30--5 ~ 25--

-

8日目 対応E粉末ハイス鋼タップ付--30 ~ 79.95 ~ 30--5 ~ 25--

-

8日目 対応G粉末ハイス鋼タップ付-40 ~ 80-5 ~ 30--5 ~ 25--

-

8日目 対応G粉末ハイス鋼タップ付--30 ~ 79.95 ~ 30--5 ~ 25--

-

8日目 対応R粉末ハイス鋼タップ付-40 ~ 80-5 ~ 300.2 ~ 40-5 ~ 25--

-

8日目 対応R粉末ハイス鋼タップ付--30 ~ 79.95 ~ 300.2 ~ 40-5 ~ 25--

Loading...

  1. 1

規格表


ジェクタストレートパンチ -コーティングTiCN処理-:関連画像
型番指定順序の詳しい説明はこちら
・規格表
型式LWP0.1mm単位MUB
TypeShape
刃先形状
5.00

10.00
10.01

15.00
15.01

20.00
20.01

25.00
25.01

30.00
T
タップ付H-HSJMC
H-PHJMC

キー溝付H-HSJKC
H-PHJKC

40
50
60
70
80
5.00~6.00T≧20.04121.015
6.01~8.005
8.01~10.0061.5
10.01~15.00 8
15.01~20.00
20.01~25.00

納期



運送所要日数はこちら

価格表


■タップ付 SKH51相当 基準単価
型式WP
5.00~10.0010.01~15.0015.01~20.0020.01~25.0025.01~30.00
H-HSJMCD5.00~6.006,3307,1908,6009,66010,690
6.01~8.007,2008,0609,59010,51011,500
8.01~10.007,2008,0609,59010,51011,500
10.01~15.00 9,71011,04011,59013,010
15.01~20.00  12,26012,85013,830
20.01~25.00   13,96015,100
H-HSJMCR
H-HSJMCE
H-HSJMCG
5.00~6.009,97011,02012,80014,00015,150
6.01~8.0010,29011,25012,83014,03015,250
8.01~10.0010,29011,25012,83014,03015,250
10.01~15.00 13,55015,04015,59017,020
15.01~20.00  16,09017,05017,850
20.01~25.00   17,96019,460

■キー溝付 SKH51相当 基準単価
型式WP
5.00~10.0010.01~15.0015.01~20.0020.01~25.0025.01~30.00
H-HSJKCD5.00~6.007,2208,1109,64010,53011,350
6.01~8.007,8108,70010,27011,15012,160
8.01~10.007,8108,70010,27011,15012,160
10.01~15.00 10,36011,68012,21013,580
15.01~20.00  12,89013,45014,420
20.01~25.00   14,58015,670
H-HSJKCR
H-HSJKCE
H-HSJKCG
5.00~6.0010,86011,96013,84014,80015,800
6.01~8.0011,07012,16013,90014,88015,890
8.01~10.0011,07012,16013,90014,88015,890
10.01~15.00 14,19015,68016,21017,590
15.01~20.00  16,72017,64018,460
20.01~25.00   18,58020,030

■タップ付 粉末ハイス鋼 基準単価
型式WP
5.00~10.0010.01~15.0015.01~20.0020.01~25.0025.01~30.00
H-PHJMCD5.00~6.006,6907,3909,18010,67011,920
6.01~8.007,8009,00010,85012,08013,430
8.01~10.007,9709,36011,32012,70014,130
10.01~15.00 11,49013,31014,42016,340
15.01~20.00  15,14016,27017,780
20.01~25.00   17,97019,890
H-PHJMCR
H-PHJMCE
H-PHJMCG
5.00~6.009,98011,05012,84014,06015,220
6.01~8.0010,32011,28012,88014,09015,310
8.01~10.0010,32011,28012,88014,09015,310
10.01~15.00 13,59015,10015,65017,090
15.01~20.00  16,16017,12017,920
20.01~25.00   18,04019,530

■キー溝付 粉末ハイス鋼 基準単価
型式WP
5.00~10.0010.01~15.0015.01~20.0020.01~25.0025.01~30.00
H-PHJKCD5.00~6.007,6408,34010,31011,67012,700
6.01~8.008,4509,74011,64012,86014,240
8.01~10.008,64010,14012,17013,54014,980
10.01~15.00 12,30014,15015,25017,120
15.01~20.00  15,96017,09018,600
20.01~25.00   18,87020,720
H-PHJKCR
H-PHJKCE
H-PHJKCG
5.00~6.0011,28012,68014,85016,16017,260
6.01~8.0011,73013,26015,37016,63017,450
8.01~10.0012,05013,67015,86017,20018,690
10.01~15.00 16,29018,23019,20021,160
15.01~20.00  19,76021,14022,560
20.01~25.00   22,71025,110

仕様・概要

■キー溝位置指定
ジェクタストレートパンチ -コーティングTiCN処理-:関連画像

追加工

追加工価格も数量スライド適用 こちら
ジェクタストレートパンチ -コーティングTiCN処理-:関連画像


基本情報

先端形状 ストレート ジェクタ有無 表面処理 TiCN
