ストレートパンチ -コーティングTiCN処理-

ストレートパンチ -コーティングTiCN処理-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ストレートパンチ -コーティングTiCN処理-
  • ストレートパンチ -コーティングTiCN処理-
  • ストレートパンチ -コーティングTiCN処理-
  • ストレートパンチ -コーティングTiCN処理-

個別大口数量を変更しました。31個以上をご注文の際はWOSにて都度の納期見積が必要になります。

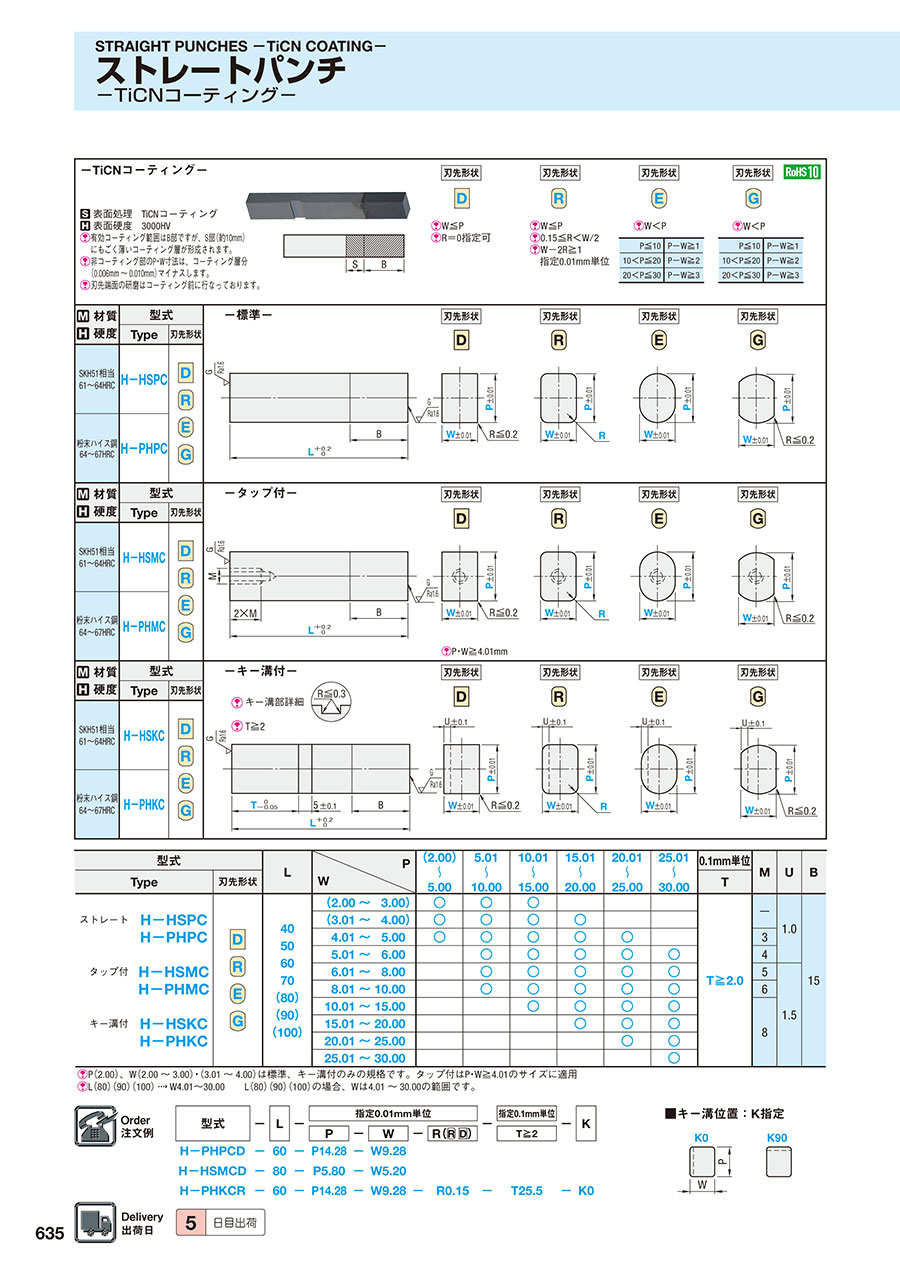

PDFP.475

型番

商品を一つに絞り込むとこちらに型番が表示されます

ストレートパンチ -コーティングTiCN処理-:関連画像

表面処理 TiCN
表面硬度 3000HV
有効コーティング範囲はB部ですが、S部(約10mm)にもごく薄いコーティング層が形成されます。
非コーティング部のP・W寸法は、コーティング層分(6~10ミクロン)マイナスします。
刃先端面の研磨はコーティング前に行なっております。

●刃先加工限界
ストレートパンチ -コーティングTiCN処理-:関連画像


・材質表
材質
硬度
型式ストレート
ストレートパンチ -コーティングTiCN処理-:関連画像
TypeShape
刃先形状
SKH51相当
61~64HRC
H-HSPC
粉末ハイス鋼
64~67HRC
H-PHPC
材質
硬度
型式タップ付
ストレートパンチ -コーティングTiCN処理-:関連画像
TypeShape
刃先形状
SKH51相当
61~64HRC
H-HSMC
粉末ハイス鋼
64~67HRC
H-PHMC
材質
硬度
型式キー溝付
ストレートパンチ -コーティングTiCN処理-:関連画像
TypeShape
刃先形状
SKH51相当
61~64HRC
H-HSKC
粉末ハイス鋼
64~67HRC
H-PHKC






数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
H-HSKCD-[40-100/10]-P[2-30/0.01]-W[2-30/0.01]-T[2-70/0.1]-K[0,​90]
H-HSKCD-[90,​100]-P[2-30/0.01]-W[2-30/0.01]-T[2-70/0.1]-K[0,​90]
H-HSKCD-LC[30-99.9/0.1]-P[2-30/0.01]-W[2-30/0.01]-T[2-70/0.1]-K[0,​90]
H-HSKCE-[40-100/10]-P[2-30/0.01]-W[2-30/0.01]-T[2-70/0.1]-K[0,​90]
H-HSKCE-[90,​100]-P[2-30/0.01]-W[2-30/0.01]-T[2-70/0.1]-K[0,​90]
H-HSKCE-LC[30-99.9/0.1]-P[2-30/0.01]-W[2-30/0.01]-T[2-70/0.1]-K[0,​90]
H-HSKCG-[40-100/10]-P[2-30/0.01]-W[2-30/0.01]-T[2-70/0.1]-K[0,​90]
H-HSKCG-LC[30-99.9/0.1]-P[2-30/0.01]-W[2-30/0.01]-T[2-70/0.1]-K[0,​90]
H-HSKCR-[40-100/10]-P[2-30/0.01]-W[2-30/0.01]-R[0.15-15/0.01]-T[2-70/0.1]-K[0,​90]
H-HSKCR-[90,​100]-P[2-30/0.01]-W[2-30/0.01]-R[0.15-15/0.01]-T[2-70/0.1]-K[0,​90]
H-HSKCR-LC[30-99.9/0.1]-P[2-30/0.01]-W[2-30/0.01]-R[0.15-15/0.01]-T[2-70/0.1]-K[0,​90]
H-HSMCD-[40-100/10]-P[4.01-30/0.01]-W[4.01-30/0.01]
H-HSMCD-LC[30-100/0.1]-P[4.01-30/0.01]-W[4.01-30/0.01]
H-HSMCE-[40-100/10]-P[4.01-30/0.01]-W[4.01-30/0.01]
H-HSMCE-LC[30-100/0.1]-P[4.01-30/0.01]-W[4.01-30/0.01]
H-HSMCG-[40-100/10]-P[4.01-30/0.01]-W[4.01-30/0.01]
H-HSMCG-LC[30-100/0.1]-P[4.01-30/0.01]-W[4.01-30/0.01]
H-HSMCR-[40-100/10]-P[4.01-30/0.01]-W[4.01-30/0.01]-R[0.15-15/0.01]
H-HSMCR-LC[30-100/0.1]-P[4.01-30/0.01]-W[4.01-30/0.01]-R[0.15-15/0.01]
H-HSPCD-[40-100/10]-P[2-30/0.01]-W[2-30/0.01]
H-HSPCD-LC[30-100/0.1]-P[2-30/0.01]-W[2-30/0.01]
H-HSPCE-[40-100/10]-P[2-30/0.01]-W[2-30/0.01]
H-HSPCE-LC[30-100/0.1]-P[2-30/0.01]-W[2-30/0.01]
H-HSPCG-[40-100/10]-P[2-30/0.01]-W[2-30/0.01]
H-HSPCG-LC[30-100/0.1]-P[2-30/0.01]-W[2-30/0.01]
H-HSPCR-[40-100/10]-P[2-30/0.01]-W[2-30/0.01]-R[0.15-15/0.01]
H-HSPCR-LC[30-100/0.1]-P[2-30/0.01]-W[2-30/0.01]-R[0.15-15/0.01]
H-PHKCD-[40-100/10]-P[2-30/0.01]-W[2-30/0.01]-K[0,​90]-T[2-70/0.1]
H-PHKCD-LC[30-79.9/0.1]-P[2-30/0.01]-W[2-30/0.01]-K[0,​90]-T[2-70/0.1]
H-PHKCE-[40-100/10]-P[2-30/0.01]-W[2-30/0.01]-T[2-70/0.1]-K[0,​90]
H-PHKCE-LC[30-99.9/0.1]-P[2-30/0.01]-W[2-30/0.01]-T[2-70/0.1]-K[0,​90]
H-PHKCG-[40-100/10]-P[2-30/0.01]-W[2-30/0.01]-T[2-70/0.1]-K[0,​90]
H-PHKCG-LC[30-99.9/0.1]-P[2-30/0.01]-W[2-30/0.01]-T[2-70/0.1]-K[0,​90]
H-PHKCR-[40-100/10]-P[2-30/0.01]-W[2-30/0.01]-R[0.15-15/0.01]-T[2-70/0.1]-K[0,​90]
H-PHKCR-LC[30-79.9/0.1]-P[2-30/0.01]-W[2-30/0.01]-R[0.15-15/0.01]-T[2-70/0.1]-K[0,​90]
H-PHMCD-[40-100/10]-P[4.01-30/0.01]-W[4.01-30/0.01]
H-PHMCD-LC[30-100/0.1]-P[4.01-30/0.01]-W[4.01-30/0.01]
H-PHMCE-[40-100/10]-P[4.01-30/0.01]-W[4.01-30/0.01]
H-PHMCE-LC[30-100/0.1]-P[4.01-30/0.01]-W[4.01-30/0.01]
H-PHMCG-[40-100/10]-P[4.01-30/0.01]-W[4.01-30/0.01]
H-PHMCG-LC[30-100/0.1]-P[4.01-30/0.01]-W[4.01-30/0.01]
H-PHMCR-[40-100/10]-P[4.01-30/0.01]-W[4.01-30/0.01]-R[0.15-15/0.01]
H-PHMCR-LC[30-100/0.1]-P[4.01-30/0.01]-W[4.01-30/0.01]-R[0.15-15/0.01]
H-PHPCD-[40-100/10]-P[2-30/0.01]-W[2-30/0.01]
H-PHPCD-[90,​100]-P[2-30/0.01]-W[2-30/0.01]
H-PHPCD-LC[30-100/0.1]-P[2-30/0.01]-W[2-30/0.01]
H-PHPCE-[40-100/10]-P[2-30/0.01]-W[2-30/0.01]
H-PHPCE-LC[30-100/0.1]-P[2-30/0.01]-W[2-30/0.01]
H-PHPCG-[40-100/10]-P[2-30/0.01]-W[2-30/0.01]
H-PHPCG-LC[30-100/0.1]-P[2-30/0.01]-W[2-30/0.01]
H-PHPCR-[40-100/10]-P[2-30/0.01]-W[2-30/0.01]-R[0.15-15/0.01]
H-PHPCR-LC[30-100/0.1]-P[2-30/0.01]-W[2-30/0.01]-R[0.15-15/0.01]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 シャンク(取付部)形状 K(キー溝位置指定)
(°)
L(全長)
(mm)
LC(全長変更)
(mm)
P(刃先寸法)
(mm)
R(刃先コーナーR)
(mm)
T(キー溝位置)
(mm)
W(刃先寸法)
(mm)
K T

-

5日目 対応DSKH51相当キー溝付-40 ~ 100-2 ~ 30--2 ~ 300 ~ 902 ~ 70

-

5日目 対応DSKH51相当キー溝付-90 ~ 100-2 ~ 30--2 ~ 300 ~ 902 ~ 70

-

5日目 対応DSKH51相当キー溝付--30 ~ 99.92 ~ 30--2 ~ 300 ~ 902 ~ 70

-

5日目 対応ESKH51相当キー溝付0 ~ 9040 ~ 100-2 ~ 30-2 ~ 702 ~ 30--

-

5日目 対応ESKH51相当キー溝付0 ~ 9090 ~ 100-2 ~ 30-2 ~ 702 ~ 30--

-

5日目 対応ESKH51相当キー溝付0 ~ 90-30 ~ 99.92 ~ 30-2 ~ 702 ~ 30--

-

5日目 対応GSKH51相当キー溝付0 ~ 9040 ~ 100-2 ~ 30-2 ~ 702 ~ 30--

-

5日目 対応GSKH51相当キー溝付0 ~ 90-30 ~ 99.92 ~ 30-2 ~ 702 ~ 30--

-

5日目 対応RSKH51相当キー溝付0 ~ 9040 ~ 100-2 ~ 300.15 ~ 152 ~ 702 ~ 30--

-

5日目 対応RSKH51相当キー溝付0 ~ 9090 ~ 100-2 ~ 300.15 ~ 152 ~ 702 ~ 30--

-

5日目 対応RSKH51相当キー溝付0 ~ 90-30 ~ 99.92 ~ 300.15 ~ 152 ~ 702 ~ 30--

-

5日目 対応DSKH51相当タップ付-40 ~ 100-4.01 ~ 30--4.01 ~ 30--

-

5日目 対応DSKH51相当タップ付--30 ~ 1004.01 ~ 30--4.01 ~ 30--

-

5日目 対応ESKH51相当タップ付-40 ~ 100-4.01 ~ 30--4.01 ~ 30--

-

5日目 対応ESKH51相当タップ付--30 ~ 1004.01 ~ 30--4.01 ~ 30--

-

5日目 対応GSKH51相当タップ付-40 ~ 100-4.01 ~ 30--4.01 ~ 30--

-

5日目 対応GSKH51相当タップ付--30 ~ 1004.01 ~ 30--4.01 ~ 30--

-

5日目 対応RSKH51相当タップ付-40 ~ 100-4.01 ~ 300.15 ~ 15-4.01 ~ 30--

-

5日目 対応RSKH51相当タップ付--30 ~ 1004.01 ~ 300.15 ~ 15-4.01 ~ 30--

-

5日目 対応DSKH51相当標準-40 ~ 100-2 ~ 30--2 ~ 30--

-

5日目 対応DSKH51相当標準--30 ~ 1002 ~ 30--2 ~ 30--

-

5日目 対応ESKH51相当標準-40 ~ 100-2 ~ 30--2 ~ 30--

-

5日目 対応ESKH51相当標準--30 ~ 1002 ~ 30--2 ~ 30--

-

5日目 対応GSKH51相当標準-40 ~ 100-2 ~ 30--2 ~ 30--

-

5日目 対応GSKH51相当標準--30 ~ 1002 ~ 30--2 ~ 30--

-

5日目 対応RSKH51相当標準-40 ~ 100-2 ~ 300.15 ~ 15-2 ~ 30--

-

5日目 対応RSKH51相当標準--30 ~ 1002 ~ 300.15 ~ 15-2 ~ 30--

-

5日目 対応D粉末ハイス鋼キー溝付-40 ~ 100-2 ~ 30--2 ~ 300 ~ 902 ~ 70

-

5日目 対応D粉末ハイス鋼キー溝付--30 ~ 79.92 ~ 30--2 ~ 300 ~ 902 ~ 70

-

5日目 対応E粉末ハイス鋼キー溝付0 ~ 9040 ~ 100-2 ~ 30-2 ~ 702 ~ 30--

-

5日目 対応E粉末ハイス鋼キー溝付0 ~ 90-30 ~ 99.92 ~ 30-2 ~ 702 ~ 30--

-

5日目 対応G粉末ハイス鋼キー溝付0 ~ 9040 ~ 100-2 ~ 30-2 ~ 702 ~ 30--

-

5日目 対応G粉末ハイス鋼キー溝付0 ~ 90-30 ~ 99.92 ~ 30-2 ~ 702 ~ 30--

-

5日目 対応R粉末ハイス鋼キー溝付0 ~ 9040 ~ 100-2 ~ 300.15 ~ 152 ~ 702 ~ 30--

-

5日目 対応R粉末ハイス鋼キー溝付0 ~ 90-30 ~ 79.92 ~ 300.15 ~ 152 ~ 702 ~ 30--

-

5日目 対応D粉末ハイス鋼タップ付-40 ~ 100-4.01 ~ 30--4.01 ~ 30--

-

5日目 対応D粉末ハイス鋼タップ付--30 ~ 1004.01 ~ 30--4.01 ~ 30--

-

5日目 対応E粉末ハイス鋼タップ付-40 ~ 100-4.01 ~ 30--4.01 ~ 30--

-

5日目 対応E粉末ハイス鋼タップ付--30 ~ 1004.01 ~ 30--4.01 ~ 30--

-

5日目 対応G粉末ハイス鋼タップ付-40 ~ 100-4.01 ~ 30--4.01 ~ 30--

-

5日目 対応G粉末ハイス鋼タップ付--30 ~ 1004.01 ~ 30--4.01 ~ 30--

-

5日目 対応R粉末ハイス鋼タップ付-40 ~ 100-4.01 ~ 300.15 ~ 15-4.01 ~ 30--

-

5日目 対応R粉末ハイス鋼タップ付--30 ~ 1004.01 ~ 300.15 ~ 15-4.01 ~ 30--

-

5日目 対応D粉末ハイス鋼標準-40 ~ 100-2 ~ 30--2 ~ 30--

-

5日目 対応D粉末ハイス鋼標準-90 ~ 100-2 ~ 30--2 ~ 30--

-

5日目 対応D粉末ハイス鋼標準--30 ~ 1002 ~ 30--2 ~ 30--

-

5日目 対応E粉末ハイス鋼標準-40 ~ 100-2 ~ 30--2 ~ 30--

-

5日目 対応E粉末ハイス鋼標準--30 ~ 1002 ~ 30--2 ~ 30--

-

5日目 対応G粉末ハイス鋼標準-40 ~ 100-2 ~ 30--2 ~ 30--

-

5日目 対応G粉末ハイス鋼標準--30 ~ 1002 ~ 30--2 ~ 30--

-

5日目 対応R粉末ハイス鋼標準-40 ~ 100-2 ~ 300.15 ~ 15-2 ~ 30--

-

5日目 対応R粉末ハイス鋼標準--30 ~ 1002 ~ 300.15 ~ 15-2 ~ 30--
