ブロックパンチ(厚板打ち抜き用) -フランジ厚10mmタイプ・コーティングTiCN処理-

ブロックパンチ(厚板打ち抜き用) -フランジ厚10mmタイプ・コーティングTiCN処理-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ブロックパンチ(厚板打ち抜き用) -フランジ厚10mmタイプ・コーティングTiCN処理-
  • ブロックパンチ(厚板打ち抜き用) -フランジ厚10mmタイプ・コーティングTiCN処理-
  • ブロックパンチ(厚板打ち抜き用) -フランジ厚10mmタイプ・コーティングTiCN処理-
  • 数量スライド割引

個別大口数量を変更しました。31個以上をご注文の際はWOSにて都度の納期見積が必要になります。

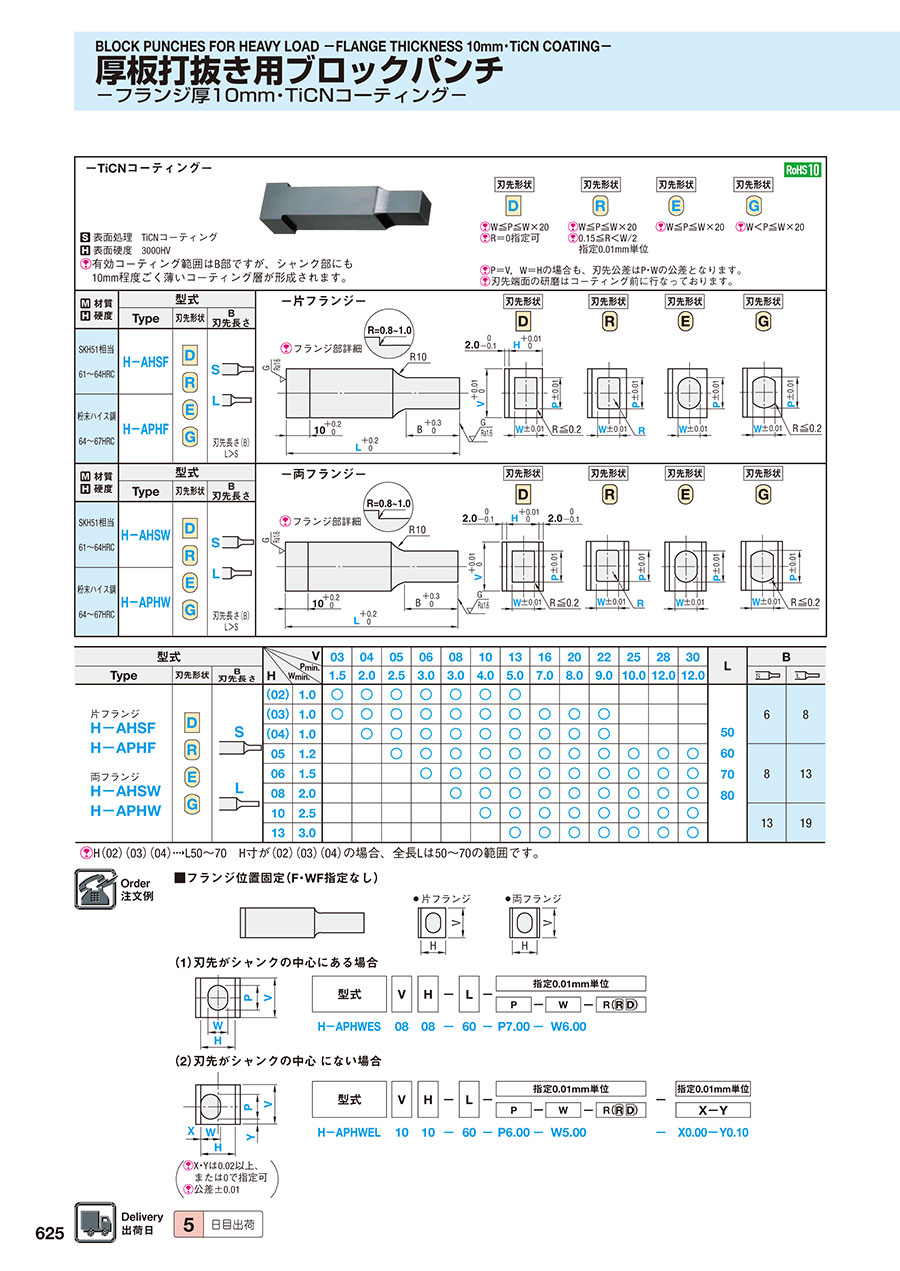

PDFP.457

型番

商品を一つに絞り込むとこちらに型番が表示されます

ブロックパンチ(厚板打ち抜き用) -フランジ厚10mmタイプ・コーティングTiCN処理-:関連画像

表面処理 TiCN
表面硬度 3000HV
有効コーティング範囲はB部ですが、シャンク部にも10mm程度ごく薄いコーティング層が形成されます。

●刃先加工限度
ブロックパンチ(厚板打ち抜き用) -フランジ厚10mmタイプ・コーティングTiCN処理-:関連画像


・材質表
材質
硬度
型式片フランジ
ブロックパンチ(厚板打ち抜き用) -フランジ厚10mmタイプ・コーティングTiCN処理-:関連画像
TypeShape
刃先形状
B
刃先長さ
SKH51相当
61~64HRC
H-AHSFS

L

刃先長さ(B)
L>S
粉末ハイス鋼
64~67HRC
H-APHF
材質
硬度
型式両フランジ
ブロックパンチ(厚板打ち抜き用) -フランジ厚10mmタイプ・コーティングTiCN処理-:関連画像
TypeShape
刃先形状
B
刃先長さ
SKH51相当
61~64HRC
H-AHSWS

L

刃先長さ(B)
L>S
粉末ハイス鋼
64~67HRC
H-APHW




数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~5051~
値引率基準単価5%10%お見積り
表示数量超えはWOSにてご確認ください。

型番
H-AHSFDL0302-[50-70/10]-P[1.5-3/0.01]-W[1-2/0.01]
H-AHSFDL0302-[50-70/10]-P[1.5-3/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0302-[50-70/10]-PC[1-1.49/0.01]-W[1-2/0.01]
H-AHSFDL0302-[50-70/10]-PC[1-1.49/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0302-LC[38-70/0.1]-P[1.5-3/0.01]-W[1-2/0.01]
H-AHSFDL0302-LC[38-70/0.1]-P[1.5-3/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0302-LC[38-70/0.1]-PC[1-1.49/0.01]-W[1-2/0.01]
H-AHSFDL0302-LC[38-70/0.1]-PC[1-1.49/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0303-[50-70/10]-P[1.5-3/0.01]-W[1-3/0.01]
H-AHSFDL0303-[50-70/10]-P[1.5-3/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0303-[50-70/10]-PC[1-1.49/0.01]-W[1-3/0.01]
H-AHSFDL0303-[50-70/10]-PC[1-1.49/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0303-LC[38-70/0.1]-P[1.5-3/0.01]-W[1-3/0.01]
H-AHSFDL0303-LC[38-70/0.1]-P[1.5-3/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0303-LC[38-70/0.1]-PC[1-1.49/0.01]-W[1-3/0.01]
H-AHSFDL0303-LC[38-70/0.1]-PC[1-1.49/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0402-[50-70/10]-P[2-4/0.01]-W[1-2/0.01]
H-AHSFDL0402-[50-70/10]-P[2-4/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0402-[50-70/10]-PC[1.2-1.99/0.01]-W[1-2/0.01]
H-AHSFDL0402-[50-70/10]-PC[1.2-1.99/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0402-LC[38-70/0.1]-P[2-4/0.01]-W[1-2/0.01]
H-AHSFDL0402-LC[38-70/0.1]-P[2-4/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0402-LC[38-70/0.1]-PC[1.2-1.99/0.01]-W[1-2/0.01]
H-AHSFDL0402-LC[38-70/0.1]-PC[1.2-1.99/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0403-[50-70/10]-P[2-4/0.01]-W[1-3/0.01]
H-AHSFDL0403-[50-70/10]-P[2-4/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0403-[50-70/10]-PC[1.2-1.99/0.01]-W[1-3/0.01]
H-AHSFDL0403-[50-70/10]-PC[1.2-1.99/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0403-LC[38-70/0.1]-P[2-4/0.01]-W[1-3/0.01]
H-AHSFDL0403-LC[38-70/0.1]-P[2-4/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0403-LC[38-70/0.1]-PC[1.2-1.99/0.01]-W[1-3/0.01]
H-AHSFDL0403-LC[38-70/0.1]-PC[1.2-1.99/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0404-[50-70/10]-P[2-4/0.01]-W[1-4/0.01]
H-AHSFDL0404-[50-70/10]-P[2-4/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0404-[50-70/10]-PC[1.2-1.99/0.01]-W[1-4/0.01]
H-AHSFDL0404-[50-70/10]-PC[1.2-1.99/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0404-LC[38-70/0.1]-P[2-4/0.01]-W[1-4/0.01]
H-AHSFDL0404-LC[38-70/0.1]-P[2-4/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0404-LC[38-70/0.1]-PC[1.2-1.99/0.01]-W[1-4/0.01]
H-AHSFDL0404-LC[38-70/0.1]-PC[1.2-1.99/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0502-[50-70/10]-P[2.5-5/0.01]-W[1-2/0.01]
H-AHSFDL0502-[50-70/10]-P[2.5-5/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0502-[50-70/10]-PC[1.5-2.49/0.01]-W[1-2/0.01]
H-AHSFDL0502-[50-70/10]-PC[1.5-2.49/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0502-LC[38-70/0.1]-P[2.5-5/0.01]-W[1-2/0.01]
H-AHSFDL0502-LC[38-70/0.1]-P[2.5-5/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0502-LC[38-70/0.1]-PC[1.5-2.49/0.01]-W[1-2/0.01]
H-AHSFDL0502-LC[38-70/0.1]-PC[1.5-2.49/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0503-[50-70/10]-P[2.5-5/0.01]-W[1-3/0.01]
H-AHSFDL0503-[50-70/10]-P[2.5-5/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0503-[50-70/10]-PC[1.5-2.49/0.01]-W[1-3/0.01]
H-AHSFDL0503-[50-70/10]-PC[1.5-2.49/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0503-LC[38-70/0.1]-P[2.5-5/0.01]-W[1-3/0.01]
H-AHSFDL0503-LC[38-70/0.1]-P[2.5-5/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0503-LC[38-70/0.1]-PC[1.5-2.49/0.01]-W[1-3/0.01]
H-AHSFDL0503-LC[38-70/0.1]-PC[1.5-2.49/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0504-[50-70/10]-P[2.5-5/0.01]-W[1-4/0.01]
H-AHSFDL0504-[50-70/10]-P[2.5-5/0.01]-WC[0.5-0.99/0.01]
H-AHSFDL0504-[50-70/10]-PC[1.5-2.49/0.01]-W[1-4/0.01]
H-AHSFDL0504-[50-70/10]-PC[1.5-2.49/0.01]-WC[0.5-0.99/0.01]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 シャンク(取付部)形状 刃先長さ V(シャンク)
(mm)
H(シャンク)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
P(刃先寸法)
(mm)
PC(刃先寸法変更)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)
WC(刃先寸法変更)
(mm)

-

5日目 対応DSKH51相当片フランジL3250 ~ 70-1.5 ~ 3--1 ~ 2-

-

5日目 対応DSKH51相当片フランジL3250 ~ 70-1.5 ~ 3---0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL3250 ~ 70--1 ~ 1.49-1 ~ 2-

-

5日目 対応DSKH51相当片フランジL3250 ~ 70--1 ~ 1.49--0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL32-38 ~ 701.5 ~ 3--1 ~ 2-

-

5日目 対応DSKH51相当片フランジL32-38 ~ 701.5 ~ 3---0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL32-38 ~ 70-1 ~ 1.49-1 ~ 2-

-

5日目 対応DSKH51相当片フランジL32-38 ~ 70-1 ~ 1.49--0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL3350 ~ 70-1.5 ~ 3--1 ~ 3-

-

5日目 対応DSKH51相当片フランジL3350 ~ 70-1.5 ~ 3---0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL3350 ~ 70--1 ~ 1.49-1 ~ 3-

-

5日目 対応DSKH51相当片フランジL3350 ~ 70--1 ~ 1.49--0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL33-38 ~ 701.5 ~ 3--1 ~ 3-

-

5日目 対応DSKH51相当片フランジL33-38 ~ 701.5 ~ 3---0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL33-38 ~ 70-1 ~ 1.49-1 ~ 3-

-

5日目 対応DSKH51相当片フランジL33-38 ~ 70-1 ~ 1.49--0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL4250 ~ 70-2 ~ 4--1 ~ 2-

-

5日目 対応DSKH51相当片フランジL4250 ~ 70-2 ~ 4---0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL4250 ~ 70--1.2 ~ 1.99-1 ~ 2-

-

5日目 対応DSKH51相当片フランジL4250 ~ 70--1.2 ~ 1.99--0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL42-38 ~ 702 ~ 4--1 ~ 2-

-

5日目 対応DSKH51相当片フランジL42-38 ~ 702 ~ 4---0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL42-38 ~ 70-1.2 ~ 1.99-1 ~ 2-

-

5日目 対応DSKH51相当片フランジL42-38 ~ 70-1.2 ~ 1.99--0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL4350 ~ 70-2 ~ 4--1 ~ 3-

-

5日目 対応DSKH51相当片フランジL4350 ~ 70-2 ~ 4---0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL4350 ~ 70--1.2 ~ 1.99-1 ~ 3-

-

5日目 対応DSKH51相当片フランジL4350 ~ 70--1.2 ~ 1.99--0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL43-38 ~ 702 ~ 4--1 ~ 3-

-

5日目 対応DSKH51相当片フランジL43-38 ~ 702 ~ 4---0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL43-38 ~ 70-1.2 ~ 1.99-1 ~ 3-

-

5日目 対応DSKH51相当片フランジL43-38 ~ 70-1.2 ~ 1.99--0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL4450 ~ 70-2 ~ 4--1 ~ 4-

-

5日目 対応DSKH51相当片フランジL4450 ~ 70-2 ~ 4---0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL4450 ~ 70--1.2 ~ 1.99-1 ~ 4-

-

5日目 対応DSKH51相当片フランジL4450 ~ 70--1.2 ~ 1.99--0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL44-38 ~ 702 ~ 4--1 ~ 4-

-

5日目 対応DSKH51相当片フランジL44-38 ~ 702 ~ 4---0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL44-38 ~ 70-1.2 ~ 1.99-1 ~ 4-

-

5日目 対応DSKH51相当片フランジL44-38 ~ 70-1.2 ~ 1.99--0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL5250 ~ 70-2.5 ~ 5--1 ~ 2-

-

5日目 対応DSKH51相当片フランジL5250 ~ 70-2.5 ~ 5---0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL5250 ~ 70--1.5 ~ 2.49-1 ~ 2-

-

5日目 対応DSKH51相当片フランジL5250 ~ 70--1.5 ~ 2.49--0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL52-38 ~ 702.5 ~ 5--1 ~ 2-

-

5日目 対応DSKH51相当片フランジL52-38 ~ 702.5 ~ 5---0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL52-38 ~ 70-1.5 ~ 2.49-1 ~ 2-

-

5日目 対応DSKH51相当片フランジL52-38 ~ 70-1.5 ~ 2.49--0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL5350 ~ 70-2.5 ~ 5--1 ~ 3-

-

5日目 対応DSKH51相当片フランジL5350 ~ 70-2.5 ~ 5---0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL5350 ~ 70--1.5 ~ 2.49-1 ~ 3-

-

5日目 対応DSKH51相当片フランジL5350 ~ 70--1.5 ~ 2.49--0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL53-38 ~ 702.5 ~ 5--1 ~ 3-

-

5日目 対応DSKH51相当片フランジL53-38 ~ 702.5 ~ 5---0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL53-38 ~ 70-1.5 ~ 2.49-1 ~ 3-

-

5日目 対応DSKH51相当片フランジL53-38 ~ 70-1.5 ~ 2.49--0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL5450 ~ 70-2.5 ~ 5--1 ~ 4-

-

5日目 対応DSKH51相当片フランジL5450 ~ 70-2.5 ~ 5---0.5 ~ 0.99

-

5日目 対応DSKH51相当片フランジL5450 ~ 70--1.5 ~ 2.49-1 ~ 4-

-

5日目 対応DSKH51相当片フランジL5450 ~ 70--1.5 ~ 2.49--0.5 ~ 0.99

Loading...

規格表


ブロックパンチ(厚板打ち抜き用) -フランジ厚10mmタイプ・コーティングTiCN処理-:関連画像
型番指定順序の詳しい説明はこちら
・規格表
型式HWmin.VLB
345681013162022252830
TypeShape
刃先形状
B
刃先長さ
Pmin.
1.52.02.53.03.04.05.07.08.09.010.012.012.0
片フランジ
H-AHSF
H-APHF


両フランジ
H-AHSW
H-APHW
S


L
(2)1.0      50
60
70
80
68
(3)1.0
(4)1.0
51.2  813
61.5
82.0
102.5     1319
133.0
H(2)(3)(4)→L50~70 H寸が(2)(3)(4)の場合、全長Lは50~70の範囲です。

納期



運送所要日数はこちら

価格表


■片フランジタイプ SKH51相当 基準単価
型式HV
3・4・56・8・1013・1620・2225・2830
H-AHSFDS
H-AHSFDL
24,1104,6305,730
3・43,2403,7104,7306,180
5・63,4205,3706,5408,7909,94010,940
8・10 5,5907,6908,7909,99010,990
13  8,89010,09011,19011,490
H-AHSFRS
H-AHSFRL
26,7906,9108,440
3・45,6005,8806,9008,160
5・65,7507,7109,04010,96012,03012,960
8・10 7,9909,09011,39012,59013,790
13  11,49013,19014,29014,790
H-AHSFES
H-AHSFEL
H-AHSFGS
H-AHSFGL
24,4004,7706,240
3・43,4903,8305,1606,550
5・64,2905,5906,7908,79010,09011,190
8・10 5,5907,7908,99010,39011,190
13  9,19010,29011,39011,590

■片フランジタイプ 粉末ハイス鋼 基準単価
型式HV
3・4・56・8・1013・1620・2225・2830
H-APHFDS
H-APHFDL
26,1507,2208,950
3・45,1806,1307,0209,450
5・65,3506,2707,39010,33011,86013,070
8・10 7,2908,13011,50013,02014,100
13  9,44013,18014,97015,870
H-APHFRS
H-APHFRL
29,19010,09012,060
3・48,0108,8109,84012,420
5・68,1809,02010,21013,11014,57015,770
8・10 10,05010,95014,45015,97017,070
13  12,27016,73018,47019,370
H-APHFES
H-APHFEL
H-APHFGS
H-APHFGL
26,4407,3709,460
3・45,4506,2608,1009,850
5・65,6206,6208,28010,53012,12013,330
8・10 7,5009,46011,76013,41014,500
13  11,93013,64015,37016,270

■両フランジタイプ SKH51相当 基準単価
型式HV
3・4・56・8・1013・1620・2225・2830
H-AHSWDS
H-AHSWDL
24,3004,8305,930
3・43,4103,8804,9006,360
5・63,5905,5406,9409,04010,34011,140
8・10 5,6908,0909,29010,39011,190
13  9,09010,39011,59011,690
H-AHSWRS
H-AHSWRL
27,2207,5808,840
3・45,7706,0507,0808,340
5・65,9208,0009,41011,24012,34013,270
8・10 8,29010,49011,69012,69014,190
13  11,69013,59014,79014,890
H-AHSWES
H-AHSWEL
H-AHSWGS
H-AHSWGL
24,5904,9606,430
3・43,6604,0005,3306,720
5・64,4905,8907,0909,09010,49011,290
8・10 5,8908,0909,29010,49011,290
13  9,29010,69011,79011,790

■両フランジタイプ 粉末ハイス鋼 基準単価
型式HV
3・4・56・8・1013・1620・2225・2830
H-APHWDS
H-APHWDL
26,5407,6109,350
3・45,5406,4907,8209,820
5・65,7106,6408,25010,69012,22013,430
8・10 7,6608,94011,86013,37014,470
13  10,19013,54015,37016,270
H-APHWRS
H-APHWRL
29,32010,49012,440
3・48,3809,18010,64012,780
5・68,5509,39011,01013,46014,97016,170
8・10 10,42011,75014,88016,37017,470
13  13,07017,13018,87019,770
H-APHWES
H-APHWEL
H-APHWGS
H-APHWGL
26,8307,7509,850
3・45,8106,6308,47010,220
5・65,9806,9708,65010,89012,49013,700
8・10 7,8609,83012,13013,78014,870
13  12,30014,00015,77016,670

特長

通常品よりもフランジ部の強度を向上したブロックパンチです。厚板や高張力鋼板の打ち抜き等で、フランジ部の破損が問題になる場合に、ご利用ください。

フランジ部寸法の比較       単位 mm
タイプ厚み根元R
通常タイプ51.50.3以下
フランジ厚10mmタイプ102.00.8~1.0

追加工

追加工価格も数量スライド適用 こちら

ブロックパンチ(厚板打ち抜き用) -フランジ厚10mmタイプ・コーティングTiCN処理-:関連画像


ブロックパンチ(厚板打ち抜き用) -フランジ厚10mmタイプ・コーティングTiCN処理-:関連画像



基本情報

先端形状 ノーマル ジェクタ有無 表面処理 TiCN

ブロックパンチ(厚板打ち抜き用) -フランジ厚10mmタイプ・コーティングTiCN処理-のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
