ジェクタブロックパンチ

ジェクタブロックパンチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

個別大口数量を変更しました。31個以上をご注文の際はWOSにて都度の納期見積が必要になります。

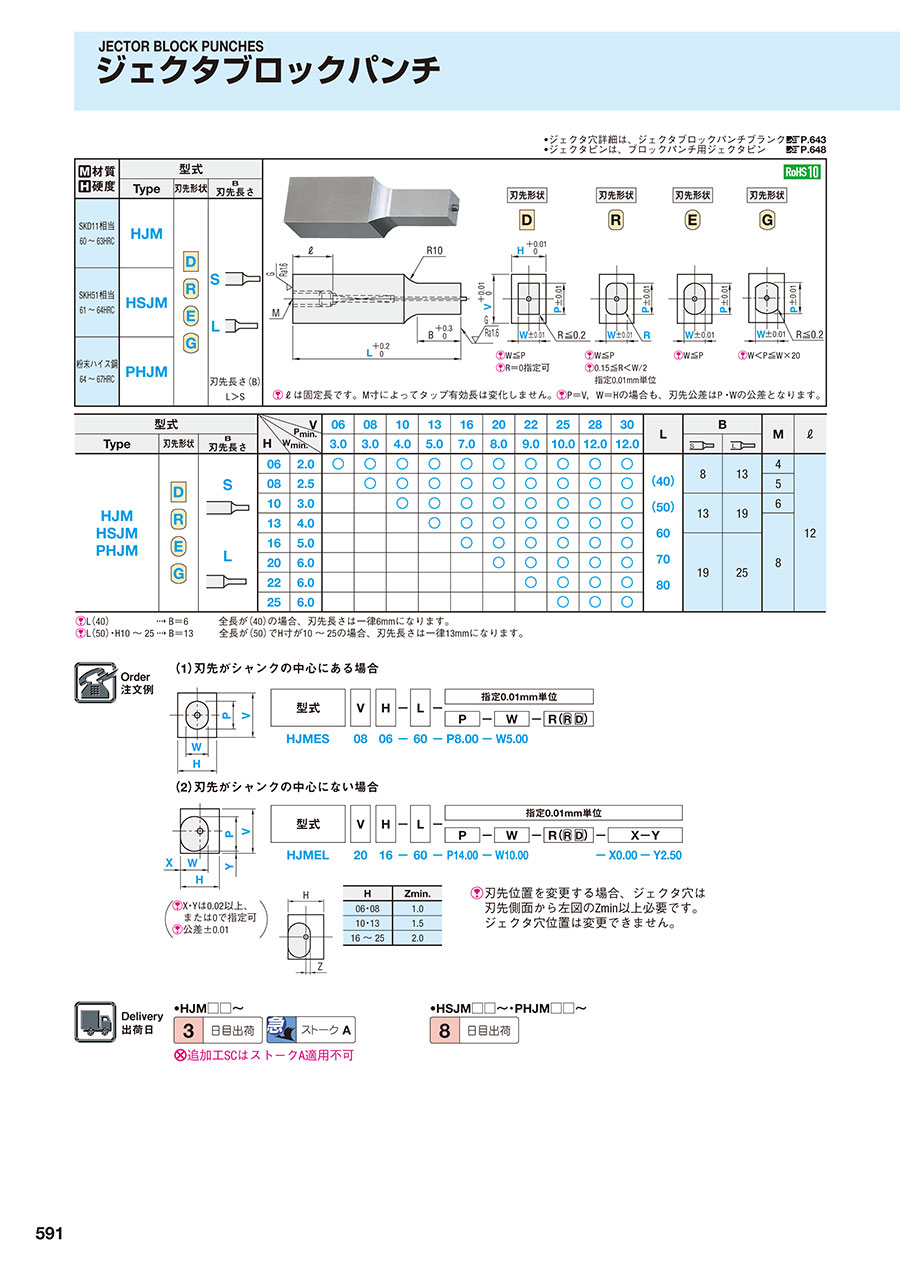

PDFP.409

型番

商品を一つに絞り込むとこちらに型番が表示されます

ジェクタブロックパンチ:関連画像
・材質表
材質
硬度
型式ジェクタブロックパンチ:関連画像

ジェクタ穴詳細 こちら
P=V,W=Hの場合も、刃先公差はP ・Wの公差となります。
TypeShape
刃先形状
B
刃先長さ
SKD11相当
60~63HRC
HJMS

L
刃先長さ(B)
L>S
SKH51相当
61~64HRC
HSJM
粉末ハイス鋼
64~67HRC
PHJM




数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
HJMDL0606-[40-80/10]-P[3-6/0.01]-W[2-6/0.01]
HJMDL0606-LC[31-79.9/0.1]-P[3-6/0.01]-W[2-6/0.01]
HJMDL0806-[40-80/10]-P[3-8/0.01]-W[2-6/0.01]
HJMDL0806-LC[31-79.9/0.1]-P[3-8/0.01]-W[2-6/0.01]
HJMDL0808-[40-80/10]-P[3-8/0.01]-W[2.5-8/0.01]
HJMDL0808-LC[31-79.9/0.1]-P[3-8/0.01]-W[2.5-8/0.01]
HJMDL1006-[40-80/10]-P[4-10/0.01]-W[2-6/0.01]
HJMDL1006-LC[31-79.9/0.1]-P[4-10/0.01]-W[2-6/0.01]
HJMDL1008-[40-80/10]-P[4-10/0.01]-W[2.5-8/0.01]
HJMDL1008-LC[31-79.9/0.1]-P[4-10/0.01]-W[2.5-8/0.01]
HJMDL1010-[40-80/10]-P[4-10/0.01]-W[3-10/0.01]
HJMDL1010-LC[31-79.9/0.1]-P[4-10/0.01]-W[3-10/0.01]
HJMDL1306-[40-80/10]-P[5-13/0.01]-W[2-6/0.01]
HJMDL1306-LC[31-79.9/0.1]-P[5-13/0.01]-W[2-6/0.01]
HJMDL1308-[40-80/10]-P[5-13/0.01]-W[2.5-8/0.01]
HJMDL1308-LC[31-79.9/0.1]-P[5-13/0.01]-W[2.5-8/0.01]
HJMDL1310-[40-80/10]-P[5-13/0.01]-W[3-10/0.01]
HJMDL1310-LC[31-79.9/0.1]-P[5-13/0.01]-W[3-10/0.01]
HJMDL1313-[40-80/10]-P[5-13/0.01]-W[4-13/0.01]
HJMDL1313-LC[31-79.9/0.1]-P[5-13/0.01]-W[4-13/0.01]
HJMDL1606-[40-80/10]-P[7-16/0.01]-W[2-6/0.01]
HJMDL1606-LC[31-79.9/0.1]-P[7-16/0.01]-W[2-6/0.01]
HJMDL1608-[40-80/10]-P[7-16/0.01]-W[2.5-8/0.01]
HJMDL1608-LC[31-79.9/0.1]-P[7-16/0.01]-W[2.5-8/0.01]
HJMDL1610-[40-80/10]-P[7-16/0.01]-W[3-10/0.01]
HJMDL1610-LC[31-79.9/0.1]-P[7-16/0.01]-W[3-10/0.01]
HJMDL1613-[40-80/10]-P[7-16/0.01]-W[4-13/0.01]
HJMDL1613-LC[31-79.9/0.1]-P[7-16/0.01]-W[4-13/0.01]
HJMDL1616-[40-80/10]-P[7-16/0.01]-W[5-16/0.01]
HJMDL1616-LC[31-79.9/0.1]-P[7-16/0.01]-W[5-16/0.01]
HJMDL2006-[40-80/10]-P[8-20/0.01]-W[2-6/0.01]
HJMDL2006-LC[31-79.9/0.1]-P[8-20/0.01]-W[2-6/0.01]
HJMDL2008-[40-80/10]-P[8-20/0.01]-W[2.5-8/0.01]
HJMDL2008-LC[31-79.9/0.1]-P[8-20/0.01]-W[2.5-8/0.01]
HJMDL2010-[40-80/10]-P[8-20/0.01]-W[3-10/0.01]
HJMDL2010-LC[31-79.9/0.1]-P[8-20/0.01]-W[3-10/0.01]
HJMDL2013-[40-80/10]-P[8-20/0.01]-W[4-13/0.01]
HJMDL2013-LC[31-79.9/0.1]-P[8-20/0.01]-W[4-13/0.01]
HJMDL2016-[40-80/10]-P[8-20/0.01]-W[5-16/0.01]
HJMDL2016-LC[31-79.9/0.1]-P[8-20/0.01]-W[5-16/0.01]
HJMDL2020-[40-80/10]-P[8-20/0.01]-W[6-20/0.01]
HJMDL2020-LC[31-79.9/0.1]-P[8-20/0.01]-W[6-20/0.01]
HJMDL2206-[40-80/10]-P[9-22/0.01]-W[2-6/0.01]
HJMDL2206-LC[31-79.9/0.1]-P[9-22/0.01]-W[2-6/0.01]
HJMDL2208-[40-80/10]-P[9-22/0.01]-W[2.5-8/0.01]
HJMDL2208-LC[31-79.9/0.1]-P[9-22/0.01]-W[2.5-8/0.01]
HJMDL2210-[40-80/10]-P[9-22/0.01]-W[3-10/0.01]
HJMDL2210-LC[31-79.9/0.1]-P[9-22/0.01]-W[3-10/0.01]
HJMDL2213-[40-80/10]-P[9-22/0.01]-W[4-13/0.01]
HJMDL2213-LC[31-79.9/0.1]-P[9-22/0.01]-W[4-13/0.01]
HJMDL2216-[40-80/10]-P[9-22/0.01]-W[5-16/0.01]
HJMDL2216-LC[31-79.9/0.1]-P[9-22/0.01]-W[5-16/0.01]
HJMDL2220-[40-80/10]-P[9-22/0.01]-W[6-20/0.01]
HJMDL2220-LC[31-79.9/0.1]-P[9-22/0.01]-W[6-20/0.01]
HJMDL2222-[40-80/10]-P[9-22/0.01]-W[6-22/0.01]
HJMDL2222-LC[31-79.9/0.1]-P[9-22/0.01]-W[6-22/0.01]
HJMDL2506-[40-80/10]-P[10-25/0.01]-W[2-6/0.01]
HJMDL2506-LC[31-79.9/0.1]-P[10-25/0.01]-W[2-6/0.01]
HJMDL2508-[40-80/10]-P[10-25/0.01]-W[2.5-8/0.01]
HJMDL2508-LC[31-79.9/0.1]-P[10-25/0.01]-W[2.5-8/0.01]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 刃先長さ V(シャンク)
(mm)
H(シャンク)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
P(刃先寸法)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)

-

3日目 対応DSKD11相当L6640 ~ 80-3 ~ 6-2 ~ 6

-

3日目 対応DSKD11相当L66-31 ~ 79.93 ~ 6-2 ~ 6

-

3日目 対応DSKD11相当L8640 ~ 80-3 ~ 8-2 ~ 6

-

3日目 対応DSKD11相当L86-31 ~ 79.93 ~ 8-2 ~ 6

-

3日目 対応DSKD11相当L8840 ~ 80-3 ~ 8-2.5 ~ 8

-

3日目 対応DSKD11相当L88-31 ~ 79.93 ~ 8-2.5 ~ 8

-

3日目 対応DSKD11相当L10640 ~ 80-4 ~ 10-2 ~ 6

-

3日目 対応DSKD11相当L106-31 ~ 79.94 ~ 10-2 ~ 6

-

3日目 対応DSKD11相当L10840 ~ 80-4 ~ 10-2.5 ~ 8

-

3日目 対応DSKD11相当L108-31 ~ 79.94 ~ 10-2.5 ~ 8

-

3日目 対応DSKD11相当L101040 ~ 80-4 ~ 10-3 ~ 10

-

3日目 対応DSKD11相当L1010-31 ~ 79.94 ~ 10-3 ~ 10

-

3日目 対応DSKD11相当L13640 ~ 80-5 ~ 13-2 ~ 6

-

3日目 対応DSKD11相当L136-31 ~ 79.95 ~ 13-2 ~ 6

-

3日目 対応DSKD11相当L13840 ~ 80-5 ~ 13-2.5 ~ 8

-

3日目 対応DSKD11相当L138-31 ~ 79.95 ~ 13-2.5 ~ 8

-

3日目 対応DSKD11相当L131040 ~ 80-5 ~ 13-3 ~ 10

-

3日目 対応DSKD11相当L1310-31 ~ 79.95 ~ 13-3 ~ 10

-

3日目 対応DSKD11相当L131340 ~ 80-5 ~ 13-4 ~ 13

-

3日目 対応DSKD11相当L1313-31 ~ 79.95 ~ 13-4 ~ 13

-

3日目 対応DSKD11相当L16640 ~ 80-7 ~ 16-2 ~ 6

-

3日目 対応DSKD11相当L166-31 ~ 79.97 ~ 16-2 ~ 6

-

3日目 対応DSKD11相当L16840 ~ 80-7 ~ 16-2.5 ~ 8

-

3日目 対応DSKD11相当L168-31 ~ 79.97 ~ 16-2.5 ~ 8

-

3日目 対応DSKD11相当L161040 ~ 80-7 ~ 16-3 ~ 10

-

3日目 対応DSKD11相当L1610-31 ~ 79.97 ~ 16-3 ~ 10

-

3日目 対応DSKD11相当L161340 ~ 80-7 ~ 16-4 ~ 13

-

3日目 対応DSKD11相当L1613-31 ~ 79.97 ~ 16-4 ~ 13

-

3日目 対応DSKD11相当L161640 ~ 80-7 ~ 16-5 ~ 16

-

3日目 対応DSKD11相当L1616-31 ~ 79.97 ~ 16-5 ~ 16

-

3日目 対応DSKD11相当L20640 ~ 80-8 ~ 20-2 ~ 6

-

3日目 対応DSKD11相当L206-31 ~ 79.98 ~ 20-2 ~ 6

-

3日目 対応DSKD11相当L20840 ~ 80-8 ~ 20-2.5 ~ 8

-

3日目 対応DSKD11相当L208-31 ~ 79.98 ~ 20-2.5 ~ 8

-

3日目 対応DSKD11相当L201040 ~ 80-8 ~ 20-3 ~ 10

-

3日目 対応DSKD11相当L2010-31 ~ 79.98 ~ 20-3 ~ 10

-

3日目 対応DSKD11相当L201340 ~ 80-8 ~ 20-4 ~ 13

-

3日目 対応DSKD11相当L2013-31 ~ 79.98 ~ 20-4 ~ 13

-

3日目 対応DSKD11相当L201640 ~ 80-8 ~ 20-5 ~ 16

-

3日目 対応DSKD11相当L2016-31 ~ 79.98 ~ 20-5 ~ 16

-

3日目 対応DSKD11相当L202040 ~ 80-8 ~ 20-6 ~ 20

-

3日目 対応DSKD11相当L2020-31 ~ 79.98 ~ 20-6 ~ 20

-

3日目 対応DSKD11相当L22640 ~ 80-9 ~ 22-2 ~ 6

-

3日目 対応DSKD11相当L226-31 ~ 79.99 ~ 22-2 ~ 6

-

3日目 対応DSKD11相当L22840 ~ 80-9 ~ 22-2.5 ~ 8

-

3日目 対応DSKD11相当L228-31 ~ 79.99 ~ 22-2.5 ~ 8

-

3日目 対応DSKD11相当L221040 ~ 80-9 ~ 22-3 ~ 10

-

3日目 対応DSKD11相当L2210-31 ~ 79.99 ~ 22-3 ~ 10

-

3日目 対応DSKD11相当L221340 ~ 80-9 ~ 22-4 ~ 13

-

3日目 対応DSKD11相当L2213-31 ~ 79.99 ~ 22-4 ~ 13

-

3日目 対応DSKD11相当L221640 ~ 80-9 ~ 22-5 ~ 16

-

3日目 対応DSKD11相当L2216-31 ~ 79.99 ~ 22-5 ~ 16

-

3日目 対応DSKD11相当L222040 ~ 80-9 ~ 22-6 ~ 20

-

3日目 対応DSKD11相当L2220-31 ~ 79.99 ~ 22-6 ~ 20

-

3日目 対応DSKD11相当L222240 ~ 80-9 ~ 22-6 ~ 22

-

3日目 対応DSKD11相当L2222-31 ~ 79.99 ~ 22-6 ~ 22

-

3日目 対応DSKD11相当L25640 ~ 80-10 ~ 25-2 ~ 6

-

3日目 対応DSKD11相当L256-31 ~ 79.910 ~ 25-2 ~ 6

-

3日目 対応DSKD11相当L25840 ~ 80-10 ~ 25-2.5 ~ 8

-

3日目 対応DSKD11相当L258-31 ~ 79.910 ~ 25-2.5 ~ 8

Loading...

規格表


ジェクタブロックパンチ:関連画像
型番指定順序の詳しい説明はこちら
・規格表
型式HWmin.VLBM
681013162022252830
TypeShape
刃先形状
B
刃先長さ
Pmin.
3.03.04.05.07.08.09.010.012.012.0
HJM
HSJM
PHJM
S


L
62.0(40)
(50)
60
70
80
813412
82.5 5
103.0  13196
134.0   8
165.0    1925
206.0
226.0
256.0
L(40) → B=6 全長が(40)の場合、刃先長さは一律6mmになります。
L(50)・H10~25 →B=13 全長が(50)でH寸が10~25の場合、刃先長さは一律13mmになります。

納期

●HJMタイプ

800円/1本
3本以上で1明細行当たり一律2,160円

●HSJMタイプ・PHJMタイプ


運送所要日数はこちら

価格表



■基準単価
型式HV
6・8・1013・1620・22・2528・30
HJMDS
HJMDL
HJMES
HJMEL
63,4803,9504,1804,530
8・103,7004,0604,3004,650
13・16 4,3004,4104,760
20・22  4,6505,000
25  5,2205,450
HJMRS
HJMRL
65,8006,1606,3806,740
8・106,0306,2806,6106,960
13・16 6,7407,4407,670
20・22  8,1308,360
25  8,7108,940
HJMGS
HJMGL
64,0304,2704,5304,890
8・104,0304,4004,6405,010
13・16 4,8905,1305,380
20・22  5,5005,620
25  5,8706,110

型式HV
6・8・1013・1620・22・2528・30
HSJMDS
HSJMDL
HSJMES
HSJMEL
65,4405,9506,8507,170
8・105,8006,3907,4708,060
13・16 7,1708,3109,050
20・22  9,70010,770
25  11,20012,270
HSJMRS
HSJMRL
67,8808,4509,2209,540
8・108,2508,92010,07010,680
13・16 9,83011,49012,180
20・22  13,32014,390
25  14,87015,930
HSJMGS
HSJMGL
66,0206,4707,3807,740
8・106,2706,9608,1608,730
13・16 7,8109,1109,880
20・22  10,71011,780
25  11,97013,010

型式HV
6・8・1013・1620・22・2528・30
PHJMDS
PHJMDL
PHJMES
PHJMEL
66,0706,7508,0408,510
8・106,6107,4609,11010,080
13・16 8,63010,43011,630
20・22  12,73014,520
25  15,02016,840
PHJMRS
PHJMRL
68,7009,46010,58011,060
8・109,27010,19011,90012,900
13・16 11,49013,91015,020
20・22  16,63018,460
25  18,96020,780
PHJMGS
PHJMGL
66,6707,3108,6209,120
8・107,1208,0909,89010,780
13・16 9,32011,35012,600
20・22  13,90015,710
25  15,92017,730

追加工

追加工価格も数量スライド適用 こちら

ジェクタブロックパンチ:関連画像




基本情報

先端形状 ノーマル ジェクタ有無 表面処理 なし
シャンク(取付部)形状 タップ付
