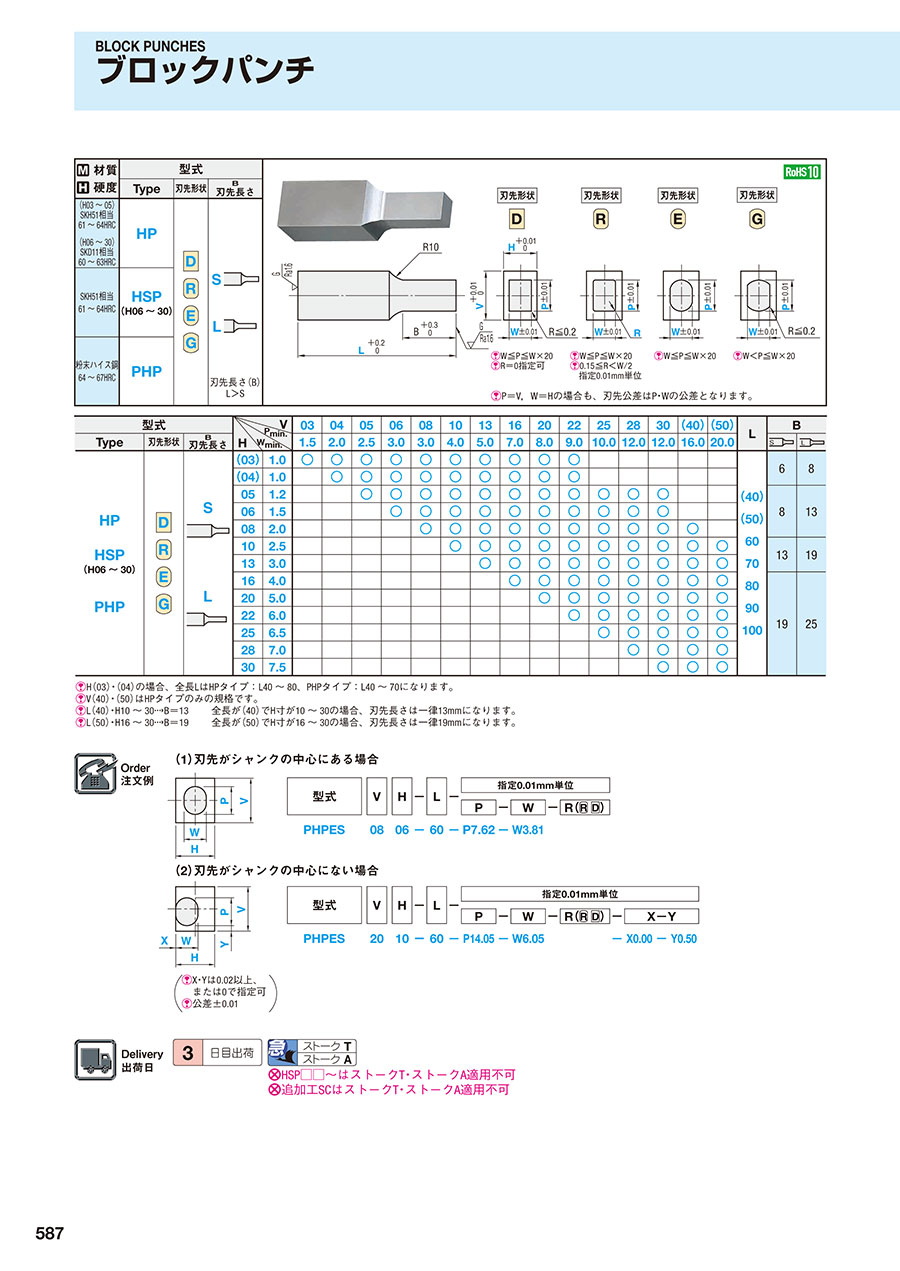

ブロックパンチ

ブロックパンチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

個別大口数量を変更しました。31個以上をご注文の際はWOSにて都度の納期見積が必要になります。

PDFP.405

型番

商品を一つに絞り込むとこちらに型番が表示されます

ブロックパンチ:関連画像
・材質表
材質
硬度
型式

ブロックパンチ:関連画像

P=V,W=Hの場合も、刃先公差はP・Wの公差となります。

TypeShape
刃先形状
B
刃先長さ
(H3~5)
SKH51相当
61~64HRC

(H6~30)
SKD11相当
60~63HRC
HPS

L
刃先長さ(B)
L>S
SKH51相当
61~64HRC
HSP
(H6~30)
粉末ハイス鋼
64~67HRC
PHP




数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
HPDL0303-[40-80/10]-P[1.5-3/0.01]-W[1-3/0.01]
HPDL0303-[40-80/10]-P[1.5-3/0.01]-WC[0.5-0.99/0.01]
HPDL0303-[40-80/10]-PC[1-1.49/0.01]-W[1-3/0.01]
HPDL0303-[40-80/10]-PC[1-1.49/0.01]-WC[0.5-0.99/0.01]
HPDL0303-LC[31-79.9/0.1]-P[1.5-3/0.01]-W[1-3/0.01]
HPDL0303-LC[31-79.9/0.1]-P[1.5-3/0.01]-WC[0.5-0.99/0.01]
HPDL0303-LC[31-79.9/0.1]-PC[1-1.49/0.01]-W[1-3/0.01]
HPDL0303-LC[31-79.9/0.1]-PC[1-1.49/0.01]-WC[0.5-0.99/0.01]
HPDL0403-[40-80/10]-P[2-4/0.01]-W[1-3/0.01]
HPDL0403-[40-80/10]-P[2-4/0.01]-WC[0.5-0.99/0.01]
HPDL0403-[40-80/10]-PC[1.2-1.99/0.01]-W[1-3/0.01]
HPDL0403-[40-80/10]-PC[1.2-1.99/0.01]-WC[0.5-0.99/0.01]
HPDL0403-LC[31-79.9/0.1]-P[2-4/0.01]-W[1-3/0.01]
HPDL0403-LC[31-79.9/0.1]-P[2-4/0.01]-WC[0.5-0.99/0.01]
HPDL0403-LC[31-79.9/0.1]-PC[1.2-1.99/0.01]-W[1-3/0.01]
HPDL0403-LC[31-79.9/0.1]-PC[1.2-1.99/0.01]-WC[0.5-0.99/0.01]
HPDL0404-[40-80/10]-P[2-4/0.01]-W[1-4/0.01]
HPDL0404-[40-80/10]-P[2-4/0.01]-WC[0.5-0.99/0.01]
HPDL0404-[40-80/10]-PC[1.2-1.99/0.01]-W[1-4/0.01]
HPDL0404-[40-80/10]-PC[1.2-1.99/0.01]-WC[0.5-0.99/0.01]
HPDL0404-LC[31-79.9/0.1]-P[2-4/0.01]-W[1-4/0.01]
HPDL0404-LC[31-79.9/0.1]-P[2-4/0.01]-WC[0.5-0.99/0.01]
HPDL0404-LC[31-79.9/0.1]-PC[1.2-1.99/0.01]-W[1-4/0.01]
HPDL0404-LC[31-79.9/0.1]-PC[1.2-1.99/0.01]-WC[0.5-0.99/0.01]
HPDL0503-[40-80/10]-P[2.5-5/0.01]-W[1-3/0.01]
HPDL0503-[40-80/10]-P[2.5-5/0.01]-WC[0.5-0.99/0.01]
HPDL0503-[40-80/10]-PC[1.5-2.49/0.01]-W[1-3/0.01]
HPDL0503-[40-80/10]-PC[1.5-2.49/0.01]-WC[0.5-0.99/0.01]
HPDL0503-LC[31-79.9/0.1]-P[2.5-5/0.01]-W[1-3/0.01]
HPDL0503-LC[31-79.9/0.1]-P[2.5-5/0.01]-WC[0.5-0.99/0.01]
HPDL0503-LC[31-79.9/0.1]-PC[1.5-2.49/0.01]-W[1-3/0.01]
HPDL0503-LC[31-79.9/0.1]-PC[1.5-2.49/0.01]-WC[0.5-0.99/0.01]
HPDL0504-[40-80/10]-P[2.5-5/0.01]-W[1-4/0.01]
HPDL0504-[40-80/10]-P[2.5-5/0.01]-WC[0.5-0.99/0.01]
HPDL0504-[40-80/10]-PC[1.5-2.49/0.01]-W[1-4/0.01]
HPDL0504-[40-80/10]-PC[1.5-2.49/0.01]-WC[0.5-0.99/0.01]
HPDL0504-LC[31-79.9/0.1]-P[2.5-5/0.01]-W[1-4/0.01]
HPDL0504-LC[31-79.9/0.1]-P[2.5-5/0.01]-WC[0.5-0.99/0.01]
HPDL0504-LC[31-79.9/0.1]-PC[1.5-2.49/0.01]-W[1-4/0.01]
HPDL0504-LC[31-79.9/0.1]-PC[1.5-2.49/0.01]-WC[0.5-0.99/0.01]
HPDL0505-[40-100/10]-P[2.5-5/0.01]-W[1.2-5/0.01]
HPDL0505-[40-100/10]-P[2.5-5/0.01]-WC[0.75-1.19/0.01]
HPDL0505-[40-100/10]-PC[1.5-2.49/0.01]-W[1.2-5/0.01]
HPDL0505-[40-100/10]-PC[1.5-2.49/0.01]-WC[0.75-1.19/0.01]
HPDL0505-LC[31-99.9/0.1]-P[2.5-5/0.01]-W[1.2-5/0.01]
HPDL0505-LC[31-99.9/0.1]-P[2.5-5/0.01]-WC[0.75-1.19/0.01]
HPDL0505-LC[31-99.9/0.1]-PC[1.5-2.49/0.01]-W[1.2-5/0.01]
HPDL0505-LC[31-99.9/0.1]-PC[1.5-2.49/0.01]-WC[0.75-1.19/0.01]
HPDL0603-[40-80/10]-P[3-6/0.01]-W[1-3/0.01]
HPDL0603-[40-80/10]-P[3-6/0.01]-WC[0.5-0.99/0.01]
HPDL0603-[40-80/10]-PC[1.8-2.99/0.01]-W[1-3/0.01]
HPDL0603-[40-80/10]-PC[1.8-2.99/0.01]-WC[0.5-0.99/0.01]
HPDL0603-LC[31-79.9/0.1]-P[3-6/0.01]-W[1-3/0.01]
HPDL0603-LC[31-79.9/0.1]-P[3-6/0.01]-WC[0.5-0.99/0.01]
HPDL0603-LC[31-79.9/0.1]-PC[1.8-2.99/0.01]-W[1-3/0.01]
HPDL0603-LC[31-79.9/0.1]-PC[1.8-2.99/0.01]-WC[0.5-0.99/0.01]
HPDL0604-[40-80/10]-P[3-6/0.01]-W[1-4/0.01]
HPDL0604-[40-80/10]-P[3-6/0.01]-WC[0.5-0.99/0.01]
HPDL0604-[40-80/10]-PC[1.8-2.99/0.01]-W[1-4/0.01]
HPDL0604-[40-80/10]-PC[1.8-2.99/0.01]-WC[0.5-0.99/0.01]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 刃先長さ V(シャンク)
(mm)
H(シャンク)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
P(刃先寸法)
(mm)
PC(刃先寸法変更)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)
WC(刃先寸法変更)
(mm)

-

3日目 対応DSKH51相当L3340 ~ 80-1.5 ~ 3--1 ~ 3-

-

3日目 対応DSKH51相当L3340 ~ 80-1.5 ~ 3---0.5 ~ 0.99

-

3日目 対応DSKH51相当L3340 ~ 80--1 ~ 1.49-1 ~ 3-

-

3日目 対応DSKH51相当L3340 ~ 80--1 ~ 1.49--0.5 ~ 0.99

-

3日目 対応DSKH51相当L33-31 ~ 79.91.5 ~ 3--1 ~ 3-

-

3日目 対応DSKH51相当L33-31 ~ 79.91.5 ~ 3---0.5 ~ 0.99

-

3日目 対応DSKH51相当L33-31 ~ 79.9-1 ~ 1.49-1 ~ 3-

-

3日目 対応DSKH51相当L33-31 ~ 79.9-1 ~ 1.49--0.5 ~ 0.99

-

3日目 対応DSKH51相当L4340 ~ 80-2 ~ 4--1 ~ 3-

-

3日目 対応DSKH51相当L4340 ~ 80-2 ~ 4---0.5 ~ 0.99

-

3日目 対応DSKH51相当L4340 ~ 80--1.2 ~ 1.99-1 ~ 3-

-

3日目 対応DSKH51相当L4340 ~ 80--1.2 ~ 1.99--0.5 ~ 0.99

-

3日目 対応DSKH51相当L43-31 ~ 79.92 ~ 4--1 ~ 3-

-

3日目 対応DSKH51相当L43-31 ~ 79.92 ~ 4---0.5 ~ 0.99

-

3日目 対応DSKH51相当L43-31 ~ 79.9-1.2 ~ 1.99-1 ~ 3-

-

3日目 対応DSKH51相当L43-31 ~ 79.9-1.2 ~ 1.99--0.5 ~ 0.99

-

3日目 対応DSKH51相当L4440 ~ 80-2 ~ 4--1 ~ 4-

-

3日目 対応DSKH51相当L4440 ~ 80-2 ~ 4---0.5 ~ 0.99

-

3日目 対応DSKH51相当L4440 ~ 80--1.2 ~ 1.99-1 ~ 4-

-

3日目 対応DSKH51相当L4440 ~ 80--1.2 ~ 1.99--0.5 ~ 0.99

-

3日目 対応DSKH51相当L44-31 ~ 79.92 ~ 4--1 ~ 4-

-

3日目 対応DSKH51相当L44-31 ~ 79.92 ~ 4---0.5 ~ 0.99

-

3日目 対応DSKH51相当L44-31 ~ 79.9-1.2 ~ 1.99-1 ~ 4-

-

3日目 対応DSKH51相当L44-31 ~ 79.9-1.2 ~ 1.99--0.5 ~ 0.99

-

3日目 対応DSKH51相当L5340 ~ 80-2.5 ~ 5--1 ~ 3-

-

3日目 対応DSKH51相当L5340 ~ 80-2.5 ~ 5---0.5 ~ 0.99

-

3日目 対応DSKH51相当L5340 ~ 80--1.5 ~ 2.49-1 ~ 3-

-

3日目 対応DSKH51相当L5340 ~ 80--1.5 ~ 2.49--0.5 ~ 0.99

-

3日目 対応DSKH51相当L53-31 ~ 79.92.5 ~ 5--1 ~ 3-

-

3日目 対応DSKH51相当L53-31 ~ 79.92.5 ~ 5---0.5 ~ 0.99

-

3日目 対応DSKH51相当L53-31 ~ 79.9-1.5 ~ 2.49-1 ~ 3-

-

3日目 対応DSKH51相当L53-31 ~ 79.9-1.5 ~ 2.49--0.5 ~ 0.99

-

3日目 対応DSKH51相当L5440 ~ 80-2.5 ~ 5--1 ~ 4-

-

3日目 対応DSKH51相当L5440 ~ 80-2.5 ~ 5---0.5 ~ 0.99

-

3日目 対応DSKH51相当L5440 ~ 80--1.5 ~ 2.49-1 ~ 4-

-

3日目 対応DSKH51相当L5440 ~ 80--1.5 ~ 2.49--0.5 ~ 0.99

-

3日目 対応DSKH51相当L54-31 ~ 79.92.5 ~ 5--1 ~ 4-

-

3日目 対応DSKH51相当L54-31 ~ 79.92.5 ~ 5---0.5 ~ 0.99

-

3日目 対応DSKH51相当L54-31 ~ 79.9-1.5 ~ 2.49-1 ~ 4-

-

3日目 対応DSKH51相当L54-31 ~ 79.9-1.5 ~ 2.49--0.5 ~ 0.99

-

3日目 対応DSKH51相当L5540 ~ 100-2.5 ~ 5--1.2 ~ 5-

-

3日目 対応DSKH51相当L5540 ~ 100-2.5 ~ 5---0.75 ~ 1.19

-

3日目 対応DSKH51相当L5540 ~ 100--1.5 ~ 2.49-1.2 ~ 5-

-

3日目 対応DSKH51相当L5540 ~ 100--1.5 ~ 2.49--0.75 ~ 1.19

-

3日目 対応DSKH51相当L55-31 ~ 99.92.5 ~ 5--1.2 ~ 5-

-

3日目 対応DSKH51相当L55-31 ~ 99.92.5 ~ 5---0.75 ~ 1.19

-

3日目 対応DSKH51相当L55-31 ~ 99.9-1.5 ~ 2.49-1.2 ~ 5-

-

3日目 対応DSKH51相当L55-31 ~ 99.9-1.5 ~ 2.49--0.75 ~ 1.19

-

3日目 対応DSKH51相当L6340 ~ 80-3 ~ 6--1 ~ 3-

-

3日目 対応DSKH51相当L6340 ~ 80-3 ~ 6---0.5 ~ 0.99

-

3日目 対応DSKH51相当L6340 ~ 80--1.8 ~ 2.99-1 ~ 3-

-

3日目 対応DSKH51相当L6340 ~ 80--1.8 ~ 2.99--0.5 ~ 0.99

-

3日目 対応DSKH51相当L63-31 ~ 79.93 ~ 6--1 ~ 3-

-

3日目 対応DSKH51相当L63-31 ~ 79.93 ~ 6---0.5 ~ 0.99

-

3日目 対応DSKH51相当L63-31 ~ 79.9-1.8 ~ 2.99-1 ~ 3-

-

3日目 対応DSKH51相当L63-31 ~ 79.9-1.8 ~ 2.99--0.5 ~ 0.99

-

3日目 対応DSKH51相当L6440 ~ 80-3 ~ 6--1 ~ 4-

-

3日目 対応DSKH51相当L6440 ~ 80-3 ~ 6---0.5 ~ 0.99

-

3日目 対応DSKH51相当L6440 ~ 80--1.8 ~ 2.99-1 ~ 4-

-

3日目 対応DSKH51相当L6440 ~ 80--1.8 ~ 2.99--0.5 ~ 0.99

Loading...

規格表


(1)刃先がシャンクの中心にある場合
ブロックパンチ:関連画像

ブロックパンチ:関連画像
(2)刃先がシャンクの中心にない場合
ブロックパンチ:関連画像

ブロックパンチ:関連画像
型番指定順序の詳しい説明はこちら
・規格表
型式HWmin.VLB
345681013162022252830(40)(50)
TypeShape
刃先形状
B
刃先長さ
Pmin.
1.52.02.53.03.04.05.07.08.09.010.012.012.016.020.0
HP

HSP

(H6~30)

PHP
S


L
(3)1.0     (40)
(50)
60
70
80
90
100
68
(4)1.0
51.2    813
61.5
82.0
102.5     1319
133.0
164.0       1925
205.0
226.0
256.5
287.0
307.5
L(40)・H10~30→B=13 全長が(40)でH寸が10~30の場合、刃先長さは一律13mmになります。
L(50)・H16~30→B=19 全長が(50)でH寸が16~30の場合、刃先長さは一律19mmになります。
H(3)・(4)の場合、全長LはHPタイプ:L40~80、PHPタイプ:L40~70になります。
V(40)・(50)はHPタイプのみの規格です。

納期


1,600円/1本
800円/1本
ストークAは3本以上で1明細行あたり一律2,160円
HSPタイプは「ストークT・A」タイプをご利用できません。

運送所要日数はこちら

価格表


■基準単価
型式HV
3・4・56・8・1013・1620・22・2528・304050
HPDS
HPDL
HPES
HPEL
3・41,8501,9802,1502,320
5・61,8502,0202,3202,6002,900
8・10 2,1502,4302,6702,9003,1303,480
13・16  2,7302,90031303,4803,830
20・22   3,0203,3703,9504,180
25・28   3,6003,8304,0604,410
30    3,9504,1804,530
HPRS
HPRL
3・44,3004,3004,6504,870
5・64,3004,4104,7605,0005,220
8・10 4,5304,8705,2205,4506,1606,380
13・16  5,3405,9306,1606,7406,960
20・22   6,6106,8607,3107,550
25・28   7,2007,4407,7808,020
30    7,5508,2508,480
HPGS
HPGL
3・42,2002,2002,6902,810
5・62,2002,4402,6902,9303,290
8・10 2,4402,8103,0503,4203,6604,160
13・16  3,1803,4203,6603,9004,270
20・22   3,7904,0304,2704,530
25・28   4,1604,2704,6404,890
30    4,5305,0105,260

型式HV
6・8・1013・1620・2225・2830
HSPDS
HSPDL
HSPES
HSPEL
62,6403,1303,8204,0404,370
8・102,9903,5904,0404,6605,240
13・16 4,3604,8705,5006,490
20・22  5,6006,8407,870
25・28   8,3209,400
30    9,610
HSPRS
HSPRL
65,0805,6406,0606,3606,740
8・105,4406,1206,7407,2707,850
13・16 7,0208,0008,6309,360
20・22  9,31010,44011,520
25・28   11,99013,060
30    13,340
HSPGS
HSPGL
63,0603,5303,9504,4304,790
8・103,3104,0104,5405,2005,840
13・16 4,8505,4906,1406,900
20・22  6,5107,6808,810
25・28   8,95010,050
30    10,450

型式HV
3・4・56・8・1013・1620・2225・2830
PHPDS
PHPDL
PHPES
PHPEL
3・42,6402,9303,3203,740
5・62,6903,0403,6804,6204,8905,350
8・10 3,5504,3504,9405,9106,800
13・16  5,4406,1807,1508,270
20・22   7,3209,26011,010
25・28    11,39013,100
30     13,390
PHPRS
PHPRL
3・45,2005,3605,9506,420
5・65,2305,5206,2306,7607,1807,740
8・10 6,0506,9307,7408,5409,430
13・16  8,1409,38010,35011,490
20・22   11,11012,91014,620
25・28    15,10016,810
30     17,190
PHPGS
PHPGL
3・42,9803,2503,8904,260
5・63,0303,4704,0804,6205,3105,780
8・10 3,8804,8005,5306,5007,450
13・16  5,9506,8607,8709,060
20・22   8,31010,19011,990
25・28    12,09013,890
30     14,390

追加工

追加工価格も数量スライド適用 こちら

ブロックパンチ:関連画像


基本情報

先端形状 ノーマル ジェクタ有無 表面処理 なし
シャンク(取付部)形状 標準
