火炎焼入れ用ボタンダイ -ノック止めタイプ-

火炎焼入れ用ボタンダイ -ノック止めタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.385

型番

商品を一つに絞り込むとこちらに型番が表示されます

火炎焼入れ用ボタンダイ -ノック止めタイプ-:関連画像


材 質 SX105V
硬 度 焼入無し
付属品 MS4-15

HKSDS
HKD□S
火炎焼入れ用ボタンダイ -ノック止めタイプ-:関連画像


火炎焼入れ用ボタンダイ -ノック止めタイプ-:関連画像


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
HKDDS20-25-P[3-12.2/0.01]-W[3-12/0.01]
HKDDS20-25-P[3-12.2/0.01]-WC[1.5-2.99/0.01]
HKDDS20-25-P[3-12.2/0.01]-WC[12.01-12.2/0.01]
HKDDS20-25-PC[1.5-2.99/0.01]-W[3-12/0.01]
HKDDS20-25-PC[1.5-2.99/0.01]-WC[1.5-2.99/0.01]
HKDDS20-25-PC[1.5-2.99/0.01]-WC[12.01-12.2/0.01]
HKDDS20-25-PC[12.01-12.2/0.01]-W[3-12/0.01]
HKDDS20-25-PC[12.01-12.2/0.01]-WC[1.5-2.99/0.01]
HKDDS20-25-PC[12.01-12.2/0.01]-WC[12.01-12.2/0.01]
HKDDS20-LC[10-25/0.1]-P[3-12.2/0.01]-W[3-12/0.01]
HKDDS20-LC[10-25/0.1]-P[3-12.2/0.01]-WC[1.5-2.99/0.01]
HKDDS20-LC[10-25/0.1]-P[3-12.2/0.01]-WC[12.01-12.2/0.01]
HKDDS20-LC[10-25/0.1]-PC[1.5-2.99/0.01]-W[3-12/0.01]
HKDDS20-LC[10-25/0.1]-PC[1.5-2.99/0.01]-WC[1.5-2.99/0.01]
HKDDS20-LC[10-25/0.1]-PC[1.5-2.99/0.01]-WC[12.01-12.2/0.01]
HKDDS20-LC[10-25/0.1]-PC[12.01-12.2/0.01]-W[3-12/0.01]
HKDDS20-LC[10-25/0.1]-PC[12.01-12.2/0.01]-WC[1.5-2.99/0.01]
HKDDS20-LC[10-25/0.1]-PC[12.01-12.2/0.01]-WC[12.01-12.2/0.01]
HKDDS25-25-P[3-16.2/0.01]-W[3-16/0.01]
HKDDS25-25-P[3-16.2/0.01]-WC[1.5-2.99/0.01]
HKDDS25-25-P[3-16.2/0.01]-WC[16.01-16.2/0.01]
HKDDS25-25-PC[1.5-2.99/0.01]-W[3-16/0.01]
HKDDS25-25-PC[1.5-2.99/0.01]-WC[1.5-2.99/0.01]
HKDDS25-25-PC[1.5-2.99/0.01]-WC[16.01-16.2/0.01]
HKDDS25-25-PC[16.01-16.2/0.01]-W[3-16/0.01]
HKDDS25-25-PC[16.01-16.2/0.01]-WC[1.5-2.99/0.01]
HKDDS25-25-PC[16.01-16.2/0.01]-WC[16.01-16.2/0.01]
HKDDS25-LC[10-25/0.1]-P[3-16.2/0.01]-W[3-16/0.01]
HKDDS25-LC[10-25/0.1]-P[3-16.2/0.01]-WC[1.5-2.99/0.01]
HKDDS25-LC[10-25/0.1]-P[3-16.2/0.01]-WC[16.01-16.2/0.01]
HKDDS25-LC[10-25/0.1]-PC[1.5-2.99/0.01]-W[3-16/0.01]
HKDDS25-LC[10-25/0.1]-PC[1.5-2.99/0.01]-WC[1.5-2.99/0.01]
HKDDS25-LC[10-25/0.1]-PC[1.5-2.99/0.01]-WC[16.01-16.2/0.01]
HKDDS25-LC[10-25/0.1]-PC[16.01-16.2/0.01]-W[3-16/0.01]
HKDDS25-LC[10-25/0.1]-PC[16.01-16.2/0.01]-WC[1.5-2.99/0.01]
HKDDS25-LC[10-25/0.1]-PC[16.01-16.2/0.01]-WC[16.01-16.2/0.01]
HKDDS32-25-P[4-20.2/0.01]-W[4-20/0.01]
HKDDS32-25-P[4-20.2/0.01]-WC[2-3.99/0.01]
HKDDS32-25-P[4-20.2/0.01]-WC[20.01-20.2/0.01]
HKDDS32-25-PC[2-3.99/0.01]-W[4-20/0.01]
HKDDS32-25-PC[2-3.99/0.01]-WC[2-3.99/0.01]
HKDDS32-25-PC[2-3.99/0.01]-WC[20.01-20.2/0.01]
HKDDS32-25-PC[20.01-20.2/0.01]-W[4-20/0.01]
HKDDS32-25-PC[20.01-20.2/0.01]-WC[2-3.99/0.01]
HKDDS32-25-PC[20.01-20.2/0.01]-WC[20.01-20.2/0.01]
HKDDS32-LC[10-25/0.1]-P[4-20.2/0.01]-W[4-20/0.01]
HKDDS32-LC[10-25/0.1]-P[4-20.2/0.01]-WC[2-3.99/0.01]
HKDDS32-LC[10-25/0.1]-P[4-20.2/0.01]-WC[20.01-20.2/0.01]
HKDDS32-LC[10-25/0.1]-PC[2-3.99/0.01]-W[4-20/0.01]
HKDDS32-LC[10-25/0.1]-PC[2-3.99/0.01]-WC[2-3.99/0.01]
HKDDS32-LC[10-25/0.1]-PC[2-3.99/0.01]-WC[20.01-20.2/0.01]
HKDDS32-LC[10-25/0.1]-PC[20.01-20.2/0.01]-W[4-20/0.01]
HKDDS32-LC[10-25/0.1]-PC[20.01-20.2/0.01]-WC[2-3.99/0.01]
HKDDS32-LC[10-25/0.1]-PC[20.01-20.2/0.01]-WC[20.01-20.2/0.01]
HKDDS38-25-P[5-26.2/0.01]-W[5-26/0.01]
HKDDS38-25-P[5-26.2/0.01]-WC[2.5-4.99/0.01]
HKDDS38-25-P[5-26.2/0.01]-WC[26.01-26.2/0.01]
HKDDS38-25-PC[2.5-4.99/0.01]-W[5-26/0.01]
HKDDS38-25-PC[2.5-4.99/0.01]-WC[2.5-4.99/0.01]
HKDDS38-25-PC[2.5-4.99/0.01]-WC[26.01-26.2/0.01]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 D(シャンク径)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
P(刃先寸法)
(mm)
PC(刃先寸法変更)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)
WC(刃先寸法変更)
(mm)

-

3日目 対応D2025-3 ~ 12.2--3 ~ 12-

-

3日目 対応D2025-3 ~ 12.2---1.5 ~ 2.99

-

3日目 対応D2025-3 ~ 12.2---12.01 ~ 12.2

-

3日目 対応D2025--1.5 ~ 2.99-3 ~ 12-

-

3日目 対応D2025--1.5 ~ 2.99--1.5 ~ 2.99

-

3日目 対応D2025--1.5 ~ 2.99--12.01 ~ 12.2

-

3日目 対応D2025--12.01 ~ 12.2-3 ~ 12-

-

3日目 対応D2025--12.01 ~ 12.2--1.5 ~ 2.99

-

3日目 対応D2025--12.01 ~ 12.2--12.01 ~ 12.2

-

3日目 対応D20-10 ~ 253 ~ 12.2--3 ~ 12-

-

3日目 対応D20-10 ~ 253 ~ 12.2---1.5 ~ 2.99

-

3日目 対応D20-10 ~ 253 ~ 12.2---12.01 ~ 12.2

-

3日目 対応D20-10 ~ 25-1.5 ~ 2.99-3 ~ 12-

-

3日目 対応D20-10 ~ 25-1.5 ~ 2.99--1.5 ~ 2.99

-

3日目 対応D20-10 ~ 25-1.5 ~ 2.99--12.01 ~ 12.2

-

3日目 対応D20-10 ~ 25-12.01 ~ 12.2-3 ~ 12-

-

3日目 対応D20-10 ~ 25-12.01 ~ 12.2--1.5 ~ 2.99

-

3日目 対応D20-10 ~ 25-12.01 ~ 12.2--12.01 ~ 12.2

-

3日目 対応D2525-3 ~ 16.2--3 ~ 16-

-

3日目 対応D2525-3 ~ 16.2---1.5 ~ 2.99

-

3日目 対応D2525-3 ~ 16.2---16.01 ~ 16.2

-

3日目 対応D2525--1.5 ~ 2.99-3 ~ 16-

-

3日目 対応D2525--1.5 ~ 2.99--1.5 ~ 2.99

-

3日目 対応D2525--1.5 ~ 2.99--16.01 ~ 16.2

-

3日目 対応D2525--16.01 ~ 16.2-3 ~ 16-

-

3日目 対応D2525--16.01 ~ 16.2--1.5 ~ 2.99

-

3日目 対応D2525--16.01 ~ 16.2--16.01 ~ 16.2

-

3日目 対応D25-10 ~ 253 ~ 16.2--3 ~ 16-

-

3日目 対応D25-10 ~ 253 ~ 16.2---1.5 ~ 2.99

-

3日目 対応D25-10 ~ 253 ~ 16.2---16.01 ~ 16.2

-

3日目 対応D25-10 ~ 25-1.5 ~ 2.99-3 ~ 16-

-

3日目 対応D25-10 ~ 25-1.5 ~ 2.99--1.5 ~ 2.99

-

3日目 対応D25-10 ~ 25-1.5 ~ 2.99--16.01 ~ 16.2

-

3日目 対応D25-10 ~ 25-16.01 ~ 16.2-3 ~ 16-

-

3日目 対応D25-10 ~ 25-16.01 ~ 16.2--1.5 ~ 2.99

-

3日目 対応D25-10 ~ 25-16.01 ~ 16.2--16.01 ~ 16.2

-

3日目 対応D3225-4 ~ 20.2--4 ~ 20-

-

3日目 対応D3225-4 ~ 20.2---2 ~ 3.99

-

3日目 対応D3225-4 ~ 20.2---20.01 ~ 20.2

-

3日目 対応D3225--2 ~ 3.99-4 ~ 20-

-

3日目 対応D3225--2 ~ 3.99--2 ~ 3.99

-

3日目 対応D3225--2 ~ 3.99--20.01 ~ 20.2

-

3日目 対応D3225--20.01 ~ 20.2-4 ~ 20-

-

3日目 対応D3225--20.01 ~ 20.2--2 ~ 3.99

-

3日目 対応D3225--20.01 ~ 20.2--20.01 ~ 20.2

-

3日目 対応D32-10 ~ 254 ~ 20.2--4 ~ 20-

-

3日目 対応D32-10 ~ 254 ~ 20.2---2 ~ 3.99

-

3日目 対応D32-10 ~ 254 ~ 20.2---20.01 ~ 20.2

-

3日目 対応D32-10 ~ 25-2 ~ 3.99-4 ~ 20-

-

3日目 対応D32-10 ~ 25-2 ~ 3.99--2 ~ 3.99

-

3日目 対応D32-10 ~ 25-2 ~ 3.99--20.01 ~ 20.2

-

3日目 対応D32-10 ~ 25-20.01 ~ 20.2-4 ~ 20-

-

3日目 対応D32-10 ~ 25-20.01 ~ 20.2--2 ~ 3.99

-

3日目 対応D32-10 ~ 25-20.01 ~ 20.2--20.01 ~ 20.2

-

3日目 対応D3825-5 ~ 26.2--5 ~ 26-

-

3日目 対応D3825-5 ~ 26.2---2.5 ~ 4.99

-

3日目 対応D3825-5 ~ 26.2---26.01 ~ 26.2

-

3日目 対応D3825--2.5 ~ 4.99-5 ~ 26-

-

3日目 対応D3825--2.5 ~ 4.99--2.5 ~ 4.99

-

3日目 対応D3825--2.5 ~ 4.99--26.01 ~ 26.2

Loading...

規格表


火炎焼入れ用ボタンダイ -ノック止めタイプ-:関連画像
型番指定順序の詳しい説明はこちら
・規格表

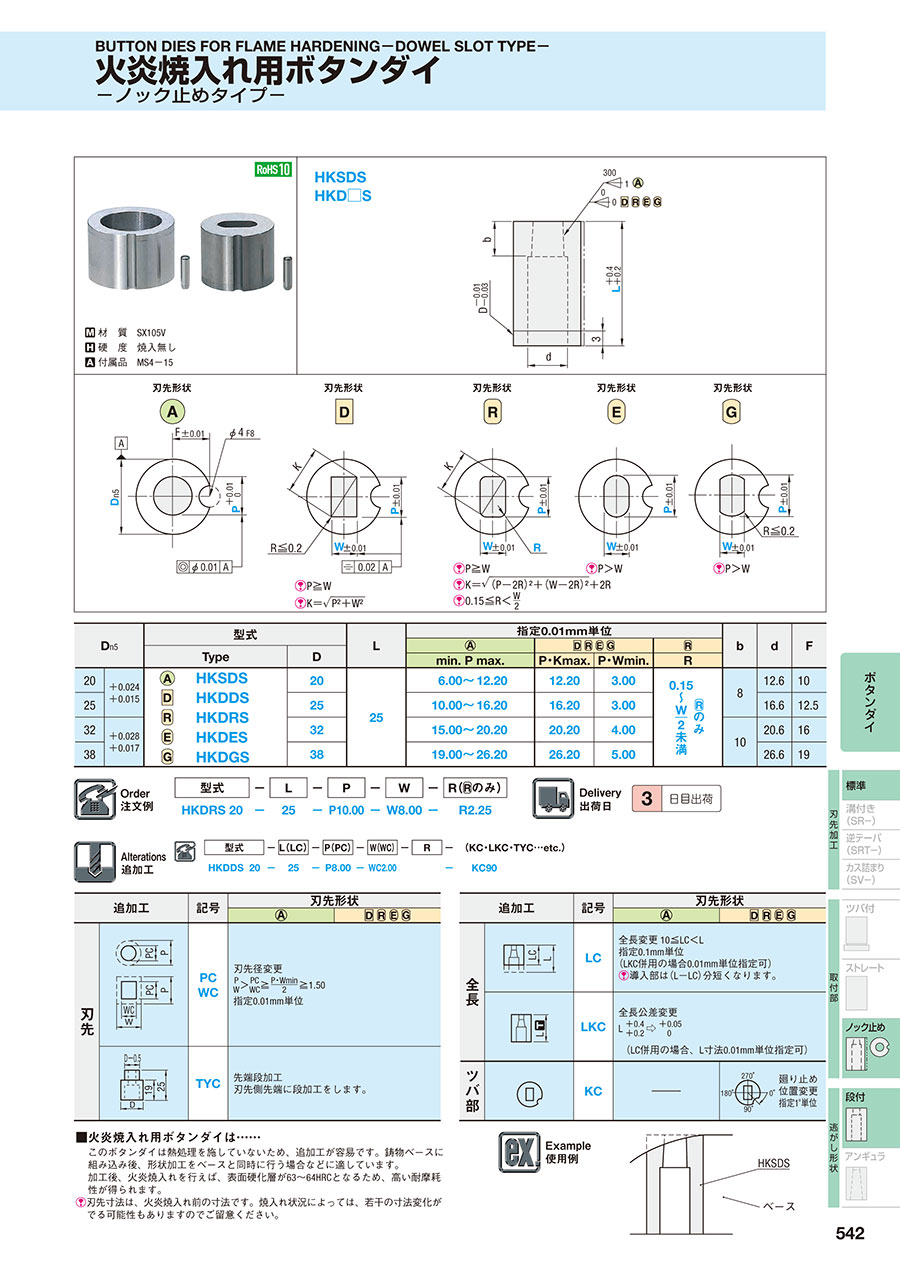

Dn5型式L指定0.01mm単位bdF¥基準単価 1~9本
TypeDHKSDSHKD□S
min. P max.P・Kmax.P・Wmin.R
20+0.024
+0.015
HKSDS
HKDDS
HKDRS
HKDES
HKDGS
20256.00~12.2012.203.000.15

W
/
2




812.6101,6705,960
252510.00~16.2016.203.0016.612.52,0106,320
32+0.028
+0.017
3215.00~20.2020.204.001020.6162,4006,690
383819.00~26.2026.205.0026.6193,1707,150

納期



運送所要日数はこちら

仕様・概要

■ 火炎焼き入れ用ボタンダイは……
こ のボタンダイは熱処理を施していないため、追加工が容易です。鋳物ベースに組み込み後、形状加工をベースと同時に行う場合などに適しています。加工後、火炎焼き入れを行えば、表面硬化層が63~64HRCとなるため、高い耐摩耗性が得られます。
刃先寸法は、火炎焼き入れ前の寸法です。焼き入れ状況によっては、若干の寸 法変化がでる可能性もありますのでご留意ください。

使用例

火炎焼入れ用ボタンダイ -ノック止めタイプ-:関連画像

追加工

火炎焼入れ用ボタンダイ -ノック止めタイプ-:関連画像



基本情報

外形状 ノック止め 内部形状 エコノミー カス上がり対策 なし
カス詰り対策有無 材質 火炎焼入用(SX105V)

火炎焼入れ用ボタンダイ -ノック止めタイプ-のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
