パンチガイドブシュ ロングタイプ -ストレートタイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ストリッパプレートでパンチ刃先をガイドする場合を想定したストレートタイプのブシ...
詳細情報を確認する未確定：候補が568型番あります。
商品情報
外形図・製品仕様
| シャンク径 D公差 | 材質 硬度 | D寸法 | 型式 | |
|---|---|---|---|---|
| Dn5 | SKH51相当 61～64HRC | D3～5 |  LMSG | |
| SKD11相当 60～63HRC | D6～16 | |||
| SKD11相当 60～63HRC | D8～16 |  LSGD LSGR LSGE LSGG | ||
| D +0.005/0 | SKD11相当 60～63HRC | D6～16 | A-LMSG | |
| SKD11相当 60～63HRC | D8～16 | A-LSGDA-LSGRA-LSGEA-LSGG | ||
規格表
| D公差 | 型式 | L | 指定0.01mm単位 | B | b | d | H | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| ||||||||||||||||||||
| D | m5 | n5 | +0.005 0 | Type | D | |||||||||||||||||
| min. P max. | P・Kmax. | P・Wmin. | R | |||||||||||||||||||
| 3 | +0.006 +0.002 | +0.008 +0.004 | - | （SKH51相当） ストレートタイプ （Dn5） LMSG | （3） | 10 | 13 | 16 | 20 | 0.30～0.70 | - | - | - | 2 | 4 | 2.0 | 4 | |||||
| 4 | +0.009 +0.004 | +0.013 +0.008 | （4） | 10 | 13 | 16 | 20 | 22 | 25 | 0.30～2.00 | - | - | 2.4 | 5 | ||||||||
| 5 | （5） | 10 | 13 | 16 | 20 | 22 | 25 | 0.50～2.50 | - | - | 5 | 2.9 | 6 | |||||||||
| 6 | +0.005 0 | （SKD11相当） ストレートタイプ | （6） | 10 | 13 | 16 | 20 | 22 | 25 | 1.00～3.00 | 3.00 | 1.00 |
| 3 | 6 | 3.4 | 9 | |||||
| 8 | +0.012 +0.006 | +0.016 +0.010 | （Dn5） （D +0.005/0 ）LMSG A-LMSGLSGD A-LSSDLSGR A-LSSRLSGE A-LSSELSGG A-LSSG | 8 | 10 | 13 | 16 | 20 | 22 | 25 | 1.00～4.00 | 4.00 | 1.00 | 4 | 8 | 4.4 | 11 | |||||
| 10 | 10 | 10 | 13 | 16 | 20 | 22 | 25 | 2.00～6.00 | 6.00 | 1.20 | 6.4 | 13 | ||||||||||
| 13 | +0.015 +0.007 | +0.020 +0.012 | 13 | 10 | 13 | 16 | 20 | 22 | 25 | 3.00～8.00 | 8.00 | 1.50 | 6 | 8.4 | 16 | |||||||
| 16 | 16 | 10 | 13 | 16 | 20 | 22 | 25 | 3.00～10.00 | 10.00 | 2.00 | 10.6 | 19 | ||||||||||
D＝（6）のストレートタイプは
形状のみの規格です。D3はツバ下部が薄肉となっております。取り付け時の破損にご注意ください。
D＝（3）（4）（5）はm5、n5のみの規格です。
注文例
出荷日
追加工
| 型式 | - | L（LC） | - | P（PC） | - | W（WC） | - | R | - | （BC・HC・TC…etc.） | |
| LMSG6 | - | LC15.5 | - | P3.01 | - | - | - | LKC |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ストリッパプレートでパンチ刃先をガイドする場合を想定したストレートタイプのブシュです。ガイド部の手前にパンチ導入用のテーパ部を設けているので、ストリッパ稼働量が大きくてパンチがガイド部分から外れる場合にお勧めします。

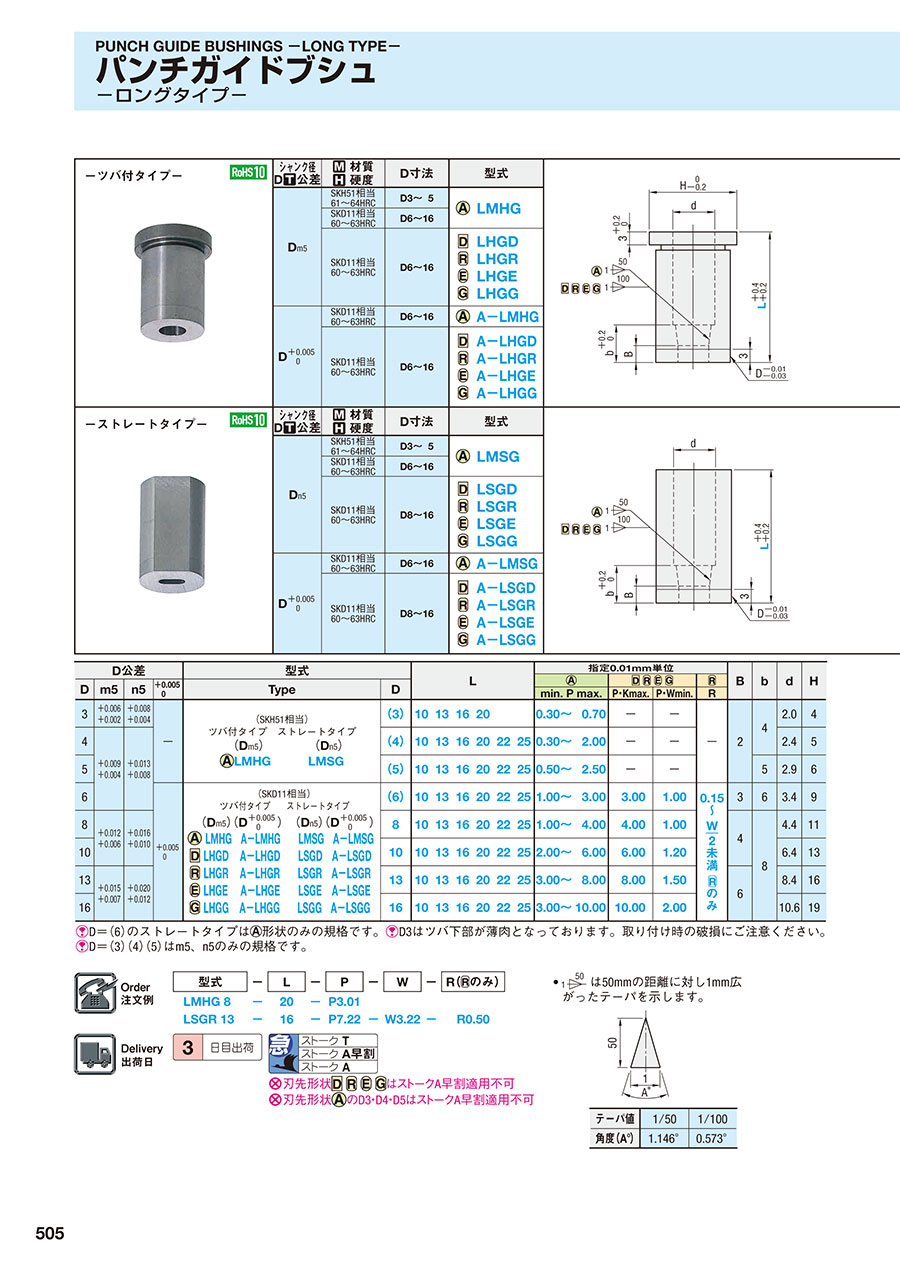

カタログ
パンチガイドブシュ ロングタイプ -ストレートタイプ-のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q材質SKD11相当品のパンチガイドブッシュにコーティング処理を施しても問題はありませんか？
A
コーティング処理は避けてください。焼き戻しが150～200度のため、コーティングの条件によっては焼き戻りし、強度が低下してしまいます。
