プレス金型部品技術窓口
ジェクタピンセット ロング
標準のジェクタパンチと異なり、パンチプレート・バッキングプレート側にスプリング...
詳細情報を確認する未確定：候補が12型番あります。
商品情報
外形図・製品仕様
① 材質 SKD61
硬度 40HRC～
②バネ定数
0.98N/mm{0.1kgf/mm}
| 適用 パンチ径 φD | 型式 | ① | ②スプリング長 | d1 | ③ MSW （M×P） | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | d | D | H | T | WL30 | WL35 | WL40 | WL50 | WL60 | |||||||||||||||
| 適用パンチ長さ | ||||||||||||||||||||||||
| 線径 | Fmax | 線径 | Fmax | 線径 | Fmax | 線径 | Fmax | 線径 | Fmax | |||||||||||||||
| 40L | 50L | 60L | 70L | 80L | 90L | 100L | ||||||||||||||||||
| 5 | LJ2 | 20 | 30 | 30 | 40 | 50 | 60 | 70 | 0.65 | 1.9 | 4 | 3 | 0.55 | 12 | 0.55 | 14 | 0.6 | 16 | 0.6 | 20 | 0.65 | 24 | 4 | MSW5 （5×0.8） |
| 6 | LJ3 | 0.65 | 2.3 | 4.5 | 3 | 0.55 | 12 | 0.55 | 14 | 0.6 | 16 | 0.6 | 20 | 0.65 | 24 | 4 | MSW6 （6×1.0） | |||||||
| 8 | LJ4 | 35 | 40 | 1.05 | 3.1 | 6 | 3 | 0.7 | 12 | 0.7 | 14 | 0.7 | 16 | 0.75 | 20 | 0.8 | 24 | 6 | MSW8 （8×1.25） | |||||
| 10 | LJ5 | 1.4 | 3.9 | 8 | 4 | 0.8 | 12 | 0.8 | 14 | 0.8 | 16 | 0.85 | 20 | 0.9 | 24 | 8 | MSW10 （10×1.5） | |||||||
| 13 | LJ6 | 1.7 | 3.9 | 8 | 4 | 0.8 | 12 | 0.8 | 14 | 0.8 | 16 | 0.85 | 20 | 0.9 | 24 | 8 | ||||||||
| 16・20 25 | LJ7 | 2.7 | 3.9 | 8 | 4 | 0.8 | 12 | 0.8 | 14 | 0.8 | 16 | 0.85 | 20 | 0.9 | 24 | 8 | ||||||||
規格表
| 適用 パンチ径 φD | 型式 | ①L | ②FL | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 適用パンチ長 | |||||||||
| 40L | 50L | 60L | 70L | 80L | 90L | 100L | |||
| 5 | （セット）LJ2 （1のみ）LJ2P | 41 | 51 | 61 | 71 | 81 | 30 35 40 50 60 | ||
| 6 | （セット）LJ3 （1のみ）LJ3P | 41 | 51 | 61 | 71 | 81 | |||
| 8 | （セット）LJ4 （1のみ）LJ4P | 41.5 | 51.5 | 61.5 | 71.5 | 81.5 | 91.5 | 101.5 | |
| 10 | （セット）LJ5 （1のみ）LJ5P | 41.5 | 51.5 | 61.5 | 71.5 | 81.5 | 91.5 | 101.5 | |
| 13 | （セット）LJ6 （1のみ）LJ6P | 41.5 | 51.5 | 61.5 | 71.5 | 81.5 | 91.5 | 101.5 | |
| 16・20・25 | （セット）LJ7 （1のみ）LJ7P | 42 | 52 | 62 | 72 | 82 | 92 | 102 | |
注文例
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |

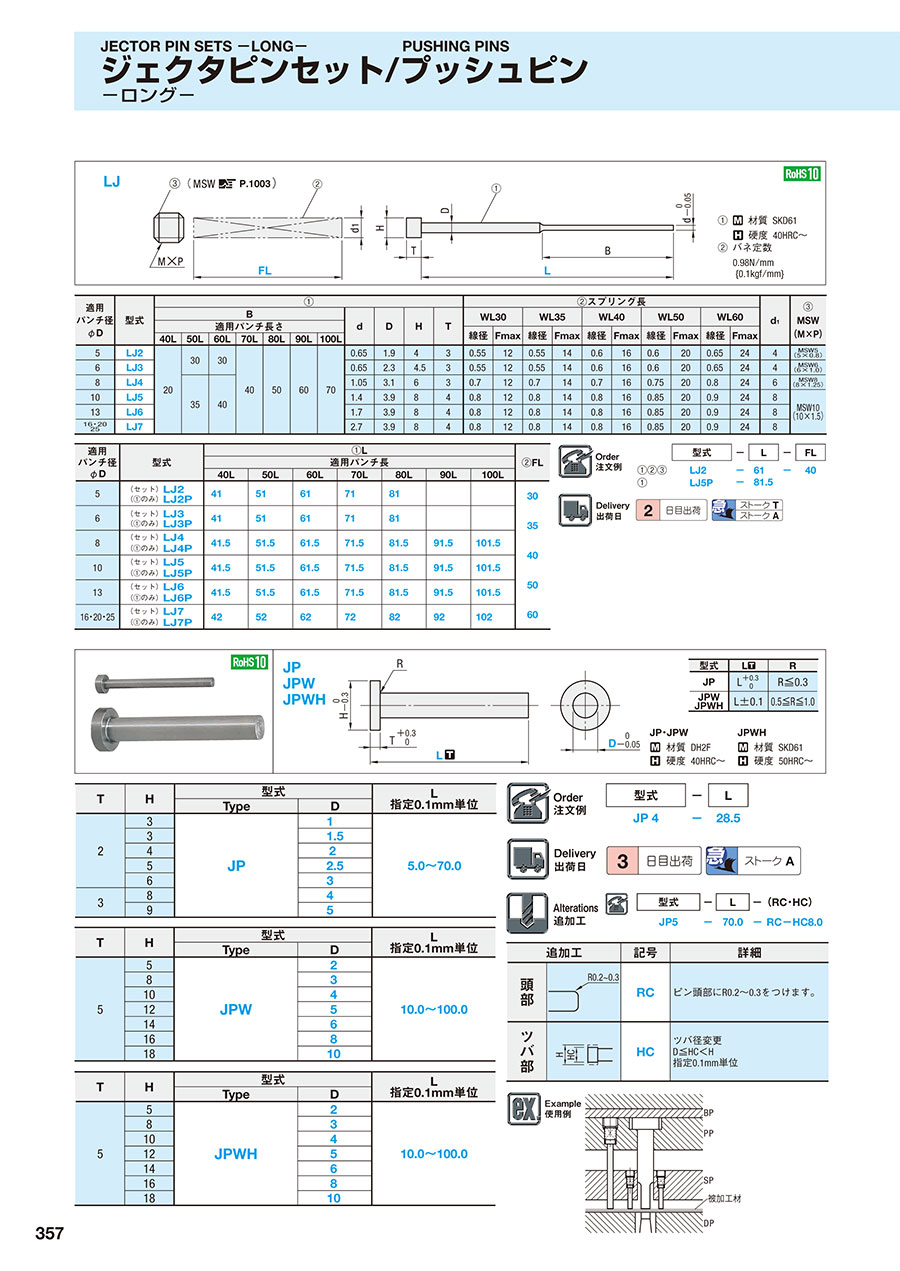

カタログ
