ジェクタピンセット

ジェクタピンセット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.241

型番

商品を一つに絞り込むとこちらに型番が表示されます

ジェクタピンセット:関連画像

材質 SKD61
硬度 40HRC~
②バネ定数
SJ・SJX・FJ:0.49N/mm
{0.05kgf/mm}
VJ・VJX:0.98N/mm
{0.1kgf/mm}
AJ・AJX:0.78~0.98N/mm
{0.08~0.1kgf/mm}
AVJ:1.96~2.16N/mm
{0.20~0.22kgf/mm}

SJ1~7
SJC
SJX
AJ
AJX
AVJ
VJ
VJC
VJX
VAJ

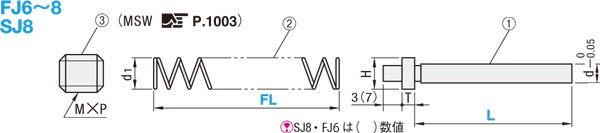

FJ4・5
ジェクタピンセット:関連画像

MSW  こちら


材質 SK4
硬度 53~58HRC( ツバ部焼なまし45HRC以下)
② バネ定数
1.0~1.5N/mm
{0.1~0.15kgf/mm}

FJ6~8
SJ8
ジェクタピンセット:関連画像
SJ8は( )数値

MSW  こちら
型番
AJ4-28-28
AJ4-32-34
AJ4-32-44
AJ4-32-54
AJ4-32-64
AJ4-32-74
AJ4-32-84
AJ4-32-94
AJ4-32-104
AJ4F-28
AJ4F-34
AJ4F-44
AJ4F-54
AJ4F-64
AJ4F-74
AJ4F-84
AJ4F-94
AJ4F-104
AJ4P-28
AJ4P-32
AJ5-28-26
AJ5-32-32
AJ5-32-42
AJ5-32-52
AJ5-32-62
AJ5-32-72
AJ5-32-82
AJ5-32-92
AJ5-32-102
AJ5F-26
AJ5F-32
AJ5F-42
AJ5F-52
AJ5F-62
AJ5F-72
AJ5F-82
AJ5F-92
AJ5F-102
AJ5P-28
AJ5P-32
AJ6-28-26
AJ6-40-24
AJ6-40-34
AJ6-40-44
AJ6-40-54
AJ6-40-64
AJ6-40-74
AJ6-40-84
AJ6-40-94
AJ6F-24
AJ6F-26
AJ6F-34
AJ6F-44
AJ6F-54
AJ6F-64
AJ6F-74
AJ6F-84
AJ6F-94
AJ6P-28
AJ6P-40
型番通常単価スライド値引通常
出荷日
RoHS厚板打ち抜き用有無 ジェクタ L(ピン全長)
(mm)
FL(スプリング長)
(mm)
D(適応パンチ径)
(mm)
販売形態
(mm)
L
(mm)

530円

あり 2日目 対応標準タイプ28288セット品-

530円

あり 2日目 対応標準タイプ32348セット品-

530円

あり 2日目 対応標準タイプ32448セット品-

530円

あり 2日目 対応標準タイプ32548セット品-

530円

あり 2日目 対応標準タイプ32648セット品-

530円

あり 2日目 対応標準タイプ32748セット品-

530円

あり 2日目 対応標準タイプ32848セット品-

530円

あり 2日目 対応標準タイプ32948セット品-

530円

あり 2日目 対応標準タイプ321048セット品-

290円

あり 2日目 対応標準タイプ-288スプリング単品-

290円

あり 2日目 対応標準タイプ-348スプリング単品-

290円

あり 2日目 対応標準タイプ-448スプリング単品-

290円

あり 2日目 対応標準タイプ-548スプリング単品-

290円

あり 2日目 対応標準タイプ-648スプリング単品-

290円

あり 2日目 対応標準タイプ-748スプリング単品-

290円

あり 2日目 対応標準タイプ-848スプリング単品-

290円

あり 2日目 対応標準タイプ-948スプリング単品-

290円

あり 2日目 対応標準タイプ-1048スプリング単品-

370円

あり 2日目 対応標準タイプ28-8ピン単品-

370円

あり 2日目 対応標準タイプ32-8ピン単品-

530円

あり 2日目 対応標準タイプ282610セット品-

530円

あり 2日目 対応標準タイプ323210セット品-

530円

あり 2日目 対応標準タイプ324210セット品-

530円

あり 2日目 対応標準タイプ325210セット品-

530円

あり 2日目 対応標準タイプ326210セット品-

530円

あり 2日目 対応標準タイプ327210セット品-

530円

あり 2日目 対応標準タイプ328210セット品-

530円

あり 2日目 対応標準タイプ329210セット品-

530円

あり 2日目 対応標準タイプ3210210セット品-

290円

あり 2日目 対応標準タイプ-2610スプリング単品-

290円

あり 2日目 対応標準タイプ-3210スプリング単品-

290円

あり 2日目 対応標準タイプ-4210スプリング単品-

290円

あり 2日目 対応標準タイプ-5210スプリング単品-

290円

あり 2日目 対応標準タイプ-6210スプリング単品-

290円

あり 2日目 対応標準タイプ-7210スプリング単品-

290円

あり 2日目 対応標準タイプ-8210スプリング単品-

290円

あり 2日目 対応標準タイプ-9210スプリング単品-

290円

あり 2日目 対応標準タイプ-10210スプリング単品-

370円

あり 2日目 対応標準タイプ28-10ピン単品-

370円

あり 2日目 対応標準タイプ32-10ピン単品-

530円

あり 2日目 対応標準タイプ282613/16/20セット品-

530円

あり 2日目 対応標準タイプ402413/16/20セット品-

530円

あり 2日目 対応標準タイプ403413/16/20セット品-

530円

あり 2日目 対応標準タイプ404413/16/20セット品-

530円

あり 2日目 対応標準タイプ405413/16/20セット品-

530円

あり 2日目 対応標準タイプ406413/16/20セット品-

530円

あり 2日目 対応標準タイプ407413/16/20セット品-

530円

あり 2日目 対応標準タイプ408413/16/20セット品-

530円

あり 2日目 対応標準タイプ409413/16/20セット品-

290円

あり 2日目 対応標準タイプ-2413/16/20スプリング単品-

290円

あり 2日目 対応標準タイプ-2613/16/20スプリング単品-

290円

あり 2日目 対応標準タイプ-3413/16/20スプリング単品-

290円

あり 2日目 対応標準タイプ-4413/16/20スプリング単品-

290円

あり 2日目 対応標準タイプ-5413/16/20スプリング単品-

290円

あり 2日目 対応標準タイプ-6413/16/20スプリング単品-

290円

あり 2日目 対応標準タイプ-7413/16/20スプリング単品-

290円

あり 2日目 対応標準タイプ-8413/16/20スプリング単品-

290円

あり 2日目 対応標準タイプ-9413/16/20スプリング単品-

370円

あり 2日目 対応標準タイプ28-13/16/20ピン単品-

370円

あり 2日目 対応標準タイプ40-13/16/20ピン単品-

Loading...

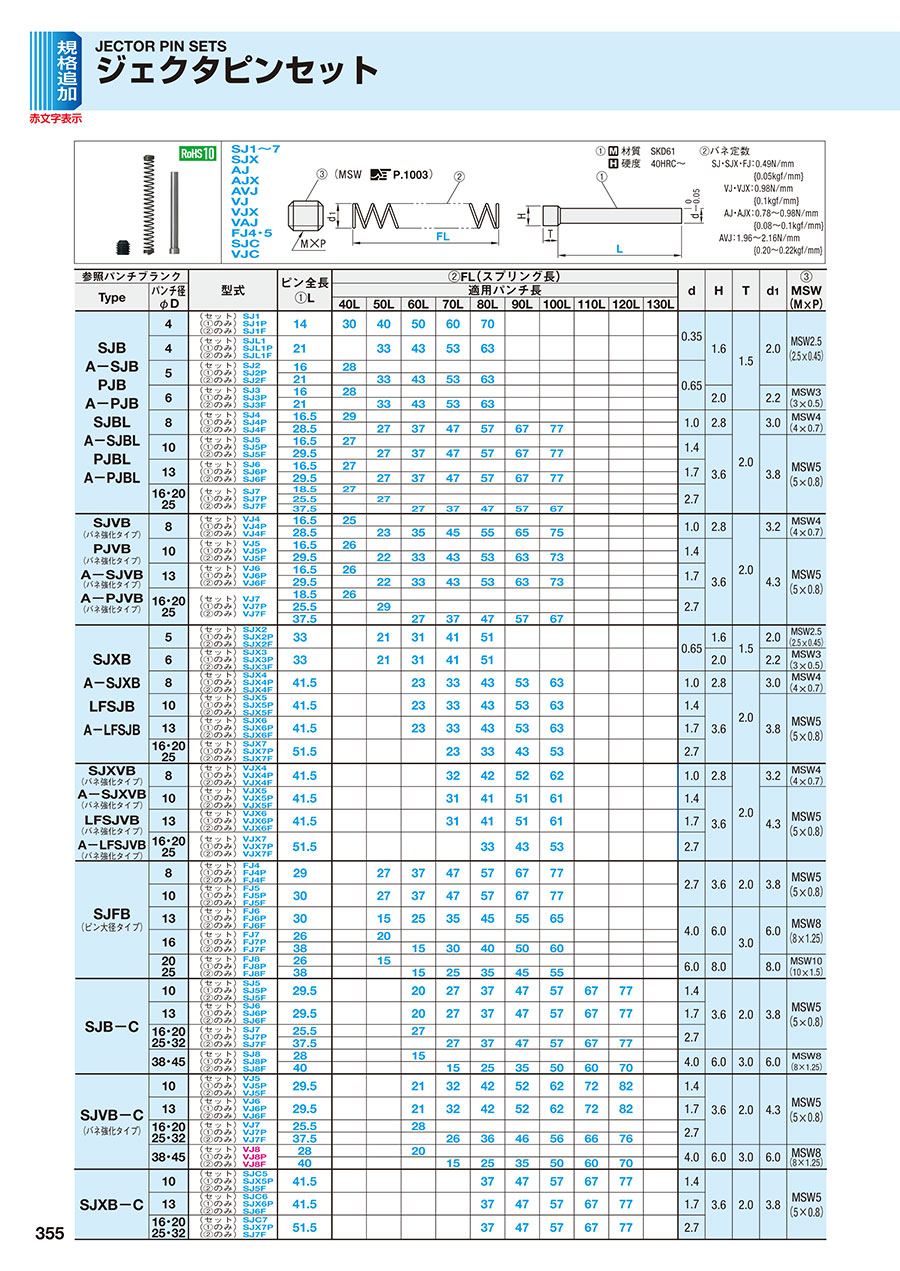

規格表


ジェクタピンセット:関連画像
・規格表
参照パンチブランク型式ピン全長
①L
②FL(スプリング長)dHTd1
MSW
(M×P)
Typeパンチ径
φD
適用パンチ長
40L50L60L70L80L90L100L110L120L130L
SJB
A-SJB
PJB
A-PJB
SJBL
A-SJBL
PJBL
A-PJBL
4(セット)SJ1
(①のみ)SJ1P
(②のみ)SJ1F
143040506070     0.351.61.52.0MSW2.5
(2.5×0.45)
4(セット)SJL1
(①のみ)SJL1P
(②のみ)SJL1F
21 33435363
5(セット)SJ2
(①のみ)SJ2P
(②のみ)SJ2F
1628         0.65
21 33435363
6(セット)SJ3
(①のみ)SJ3P
(②のみ)SJ3F
1628         2.02.2MSW3
(3×0.5)
21 33435363
8(セット)SJ4
(①のみ)SJ4P
(②のみ)SJ4F
16.529         1.02.82.03.0MSW4
(4×0.7)
28.5 273747576777
10(セット)SJ5
(①のみ)SJ5P
(②のみ)SJ5F
16.527         1.43.63.8MSW5
(5×0.8)
29.5 273747576777
13(セット)SJ6
(①のみ)SJ6P
(②のみ)SJ6F
16.527         1.7
29.5 273747576777
16・20
25
(セット)SJ7
(①のみ)SJ7P
(②のみ)SJ7F
18.527         2.7
25.5 27
37.5  2737475767
SJB-C10(セット)SJ5
(①のみ)SJ5P
(②のみ)SJ5F
29.5  20273747576777 1.43.62.03.8MSW5
(5×0.8)
13(セット)SJ6
(①のみ)SJ6P
(②のみ)SJ6F
29.5  20273747576777 1.7
16・20
25・32
(セット)SJ7
(①のみ)SJ7P
(②のみ)SJ7F
25.5  27       2.7
37.5   273747576777
38・45(セット)SJ8
(①のみ)SJ8P
(②のみ)SJ8F
28  15       4.06.03.06.0MSW8
(8×1.25)
40   152535506070
SJXB
A-SJXB
LFSJB
A-LFSJB
5(セット)SJX2
(①のみ)SJX2P
(②のみ)SJX2F
33 21314151     0.651.61.52.0MSW2.5
(2.5×0.45)
6(セット)SJX3
(①のみ)SJX3P
(②のみ)SJX3F
33 21314151     2.02.2MSW3
(3×0.5)
8(セット)SJX4
(①のみ)SJX4P
(②のみ)SJX4F
41.5  2333435363   1.02.82.03.0MSW4
(4×0.7)
10(セット)SJX5
(①のみ)SJX5P
(②のみ)SJX5F
41.5  2333435363   1.43.63.8MSW5
(5×0.8)
13(セット)SJX6
(①のみ)SJX6P
(②のみ)SJX6F
41.5  2333435363   1.7
16・20
25
(セット)SJX7
(①のみ)SJX7P
(②のみ)SJX7F
51.5   23334353   2.7
SJXB-C10(セット)SJC5
(①のみ)SJX5P
(②のみ)SJ5F
41.5    37 47 576777 1.43.62.03.8MSW5
(5×0.8)
13(セット)SJC6
(①のみ)SJX6P
(②のみ)SJ6F
41.5    37 47 576777 1.7
16・20
25・32
(セット)SJC7
(①のみ)SJX7P
(②のみ)SJ7F
51.5    37 47 576777 2.7
MJB
A-MJB
6(セット)SJ3
(①のみ)SJ3P
(②のみ)SJ3F
1624         0.652.01.52.2MSW3
(3×0.5)
21 28334353
8(セット)SJ4
(①のみ)SJ4P
(②のみ)SJ4F
16.520         1.02.82.03.0MSW4
(4×0.7)
28.5 172737475767
10(セット)SJ5
(①のみ)SJ5P
(②のみ)SJ5F
16.520         1.43.63.8MSW5
(5×0.8)
29.5 172737475767
13(セット)SJT6
(①のみ)SJ6P
(②のみ)SJ6F
16.520         1.7MSW6
(6×1.0)
29.5 172737475767
16・20
25
(セット)SJT7
(①のみ)SJ7P
(②のみ)SJ7F
18.517         2.7
25.5 17
37.5  1727374757
AJB
A-AJB
8(セット)AJ4
(①のみ)AJ4P
(②のみ)AJ4F
28 28        1.42.82.03.2MSW4
(4×0.7)
32  34445464748494104
10(セット)AJ5
(①のみ)AJ5P
(②のみ)AJ5F
28 26        1.73.64.3MSW5
(5×0.8)
32  32425262728292102
13・16
20
(セット)AJ6
(①のみ)AJ6P
(②のみ)AJ6F
28 26        2.7
40  2434445464748494
25(セット)AJ7
(①のみ)AJ7P
(②のみ)AJ7F
28 26        3.03.0
40  2434445464748494
AHJB-C10(セット)AJ5
(①のみ)AJ5P
(②のみ)AJ5F
28  26       1.73.62.04.3MSW5
(5×0.8)
32   32425262728292
13・16
20
(セット)AJ6
(①のみ)AJ6P
(②のみ)AJ6F
28  26       2.7
40   24344454647484
25(セット)AJ7
(①のみ)AJ7P
(②のみ)AJ7F
28  26       3.03.0
40   24344454647484
SJVB
(バネ強化タイプ)
PJVB
(バネ強化タイプ)
A-SJVB
(バネ強化タイプ)
A-PJVB
(バネ強化タイプ)
8(セット)VJ4
(①のみ)VJ4P
(②のみ)VJ4F
16.525         1.02.82.03.2MSW4
(4×0.7)
28.5 233545556575
10(セット)VJ5
(①のみ)VJ5P
(②のみ)VJ5F
16.526         1.43.64.3MSW5
(5×0.8)
29.5 223343536373
13(セット)VJ6
(①のみ)VJ6P
(②のみ)VJ6F
16.526         1.7
29.5 223343536373
16・20
25
(セット)VJ7
(①のみ)VJ7P
(②のみ)VJ7F
18.526         2.7
25.5 29
37.5  2737475767

参照パンチブランク型式ピン全長
①L
②FL(スプリング長)dHTd1
MSW
(M×P)
Typeパンチ径
φD
適用パンチ長
50L60L70L80L90L100L110L120L130L
SJVB-C
(バネ強化タイプ)
10(セット)VJ5
(①のみ)VJ5P
(②のみ)VJ5F
29.5 21324252627282 1.43.62.04.3MSW5
(5×0.8)
13(セット)VJ6
(①のみ)VJ6P
(②のみ)VJ6F
29.5 21324252627282 1.7
16・20
25・32
(セット)VJ7
(①のみ)VJ7P
(②のみ)VJ7F
25.5 28       2.7
37.5  263646566676
SJXVB
(バネ強化タイプ)
A-SJXVB
(バネ強化タイプ)
LFSJVB
(バネ強化タイプ)
A-LFSJVB
(バネ強化タイプ)
8(セット)VJX4
(①のみ)VJX4P
(②のみ)VJX4F
41.5  32425262   1.02.82.03.2MSW4
(4×0.7)
10(セット)VJX5
(①のみ)VJX5P
(②のみ)VJX5F
41.5  31415161   1.43.64.3MSW5
(5×0.8)
13(セット)VJX6
(①のみ)VJX6P
(②のみ)VJX6F
41.5  31415161   1.7
16・20
25
(セット)VJX7
(①のみ)VJX7P
(②のみ)VJX7F
51.5   334353   2.7
SJXVB-C
(バネ強化タイプ)
10(セット)VJC5
(①のみ)VJ5P
(②のみ)VJ5F
29.5     5262  1.43.62.04.3MSW5
(5×0.8)
(セット)VJC5
(①のみ)VJ5P
(②のみ)VJ5F
41.5       72
13(セット)VJC6
(①のみ)VJ6P
(②のみ)VJ6F
29.5     526272 1.7
16・20
25・32
(セット)VJC7
(①のみ)VJ7P
(②のみ)VJ7F
51.5     425262 2.7
SJFB
(ピン大径タイプ)
8(セット)FJ4
(①のみ)FJ4P
(②のみ)FJ4F
29273747576777   2.73.62.03.8MSW5
(5×0.8)
10(セット)FJ5
(①のみ)FJ5P
(②のみ)FJ5F
30273747576777
13(セット)FJ6
(①のみ)FJ6P
(②のみ)FJ6F
30152535455565   4.06.03.06.0MSW8
(8×1.25)
16(セット)FJ7
(①のみ)FJ7P
(②のみ)FJ7F
2620
38 1530405060
20
25
(セット)FJ8
(①のみ)FJ8P
(②のみ)FJ8F
2615        6.08.08.0MSW10
(10×1.5)
38 1525354555
AJVB
A-AJVB
(バネ&ピン強化タイプ)
8(セット)AVJ4
(①のみ)AVJ4P
(②のみ)AVJ4F
2626        1.42.82.03.2MSW4
(4×0.7)
30 3243536373
10(セット)AVJ5
(①のみ)AVJ5P
(②のみ)AVJ5F
2626        1.73.64.3MSW5
(5×0.8)
30 3343536373
13・16
20
(セット)AVJ6
(①のみ)AVJ6P
(②のみ)AVJ6F
2627        2.7
38 2737475767
25(セット)AVJ7
(①のみ)AVJ7P
(②のみ)AVJ7F
2627        3.03.0
38 2437475767
LFAJB
A-LFAJB
8(セット)AJX4
(①のみ)AJX4P
(②のみ)AJX4F
44  284454647484941.42.82.03.2MSW4
(4×0.7)
10(セット)AJX5
(①のみ)AJX5P
(②のみ)AJX5F
44  324252627282921.73.64.3MSW5
(5×0.8)
13(セット)AJX6
(①のみ)AJX6P
(②のみ)AJX6F
44  324252627282922.7
16
20
(セット)AJX7
(①のみ)AJX7P
(②のみ)AJX7F
54   324252627282
25(セット)AJX8
(①のみ)AJX8P
(②のみ)AJX8F
54   3242526272823.0
LFAJVB
(バネ&ピン強化タイプ)
A-LFAJVB
(バネ&ピン強化タイプ)
8(セット)VAJ4
(①のみ)AVJ4P
(②のみ)AVJ4F
42  32435363   1.42.82.03.2MSW4
(4×0.7)
10(セット)VAJ5
(①のみ)AVJ5P
(②のみ)AVJ5F
42  33435363   1.73.64.3MSW5
(5×0.8)
13(セット)VAJ6
(①のみ)AVJ6P
(②のみ)AVJ6F
42  33435363   2.7
16
20
(セット)VAJ7
(①のみ)AVJ7P
(②のみ)AVJ7F
52   334353
25(セット)VAJ8
(①のみ)AVJ8P
(②のみ)AVJ8F
52   334353   3.03.0
AHJVB-C
(バネ&ピン強化タイプ)
10(セット)AVJ5
(①のみ)AVJ5P
(②のみ)AVJ5F
26 26       1.73.62.04.3MSW5
(5×0.8)
30  33435363
13・16
20
(セット)AVJ6
(①のみ)AVJ6P
(②のみ)AVJ6F
26 27       2.7
38  27374757
25(セット)AVJ7
(①のみ)AVJ7P
(②のみ)AVJ7F
26 27       3.0 3.0
38  24374757


構成部品型式¥基準単価¥スライド単価
1~4本5~910~1920~50
①②③SJ1~8410290160130
SJ1P~8P2901609070
SJ1F~8F2901609070
①②③SJL1410290160130
SJL1P2901609070
SJL1F2901609070
①②③SJC5~7530320230190
①②③SJX2~7530320230190
SJX2P~7P370250160130
SJX2F~7F2901609070
①②③SJT6・7410290160130
①②③AJ4~7530320230190
AJ4P~7P370250160130
AJ4F~7F2901609070
①②③VJ4~7530320230190
VJ4P~7P370250160130
VJ4F~7F2901609070
①②③VJC5~7530320230190
①②③VJX4~7530320230190
VJX4P~7P370250160130
VJX4F~7F2901609070
①②③FJ4~8530320230190
FJ4P~8P370250160130
FJ4F~8F2901609070
①②③AVJ4~7880840790750
AVJ4P~8P570540510480
AVJ4F~8F310290280260
①②③AJX4~8650610580550
AJX4P~8P450430410380
AJX4F~8F200190180170
①②③VAJ4~8880840790750

納期


600円/1本
300円/1本
ストークAは3本以上で1明細行当たり一律810円

運送所要日数はこちら

仕様・概要

φDLSJB-C
38
45
60LPS4-28-WL20
70LPS4-40-WL30
80LPS4-40-WL40
90LPS4-40-WL50
100LPS4-40-WL60
110LPS4-40-WL70
120LPS4-40-WL80
WL こちら
LPS こちら

■SJB-C D38・45用
セット販売しておりません。上記の部品を組み合わせてご使用ください。)



ジェクタピンセット:関連画像


ジェクタピンセットのレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
