ミニストレートパンチ

ミニストレートパンチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

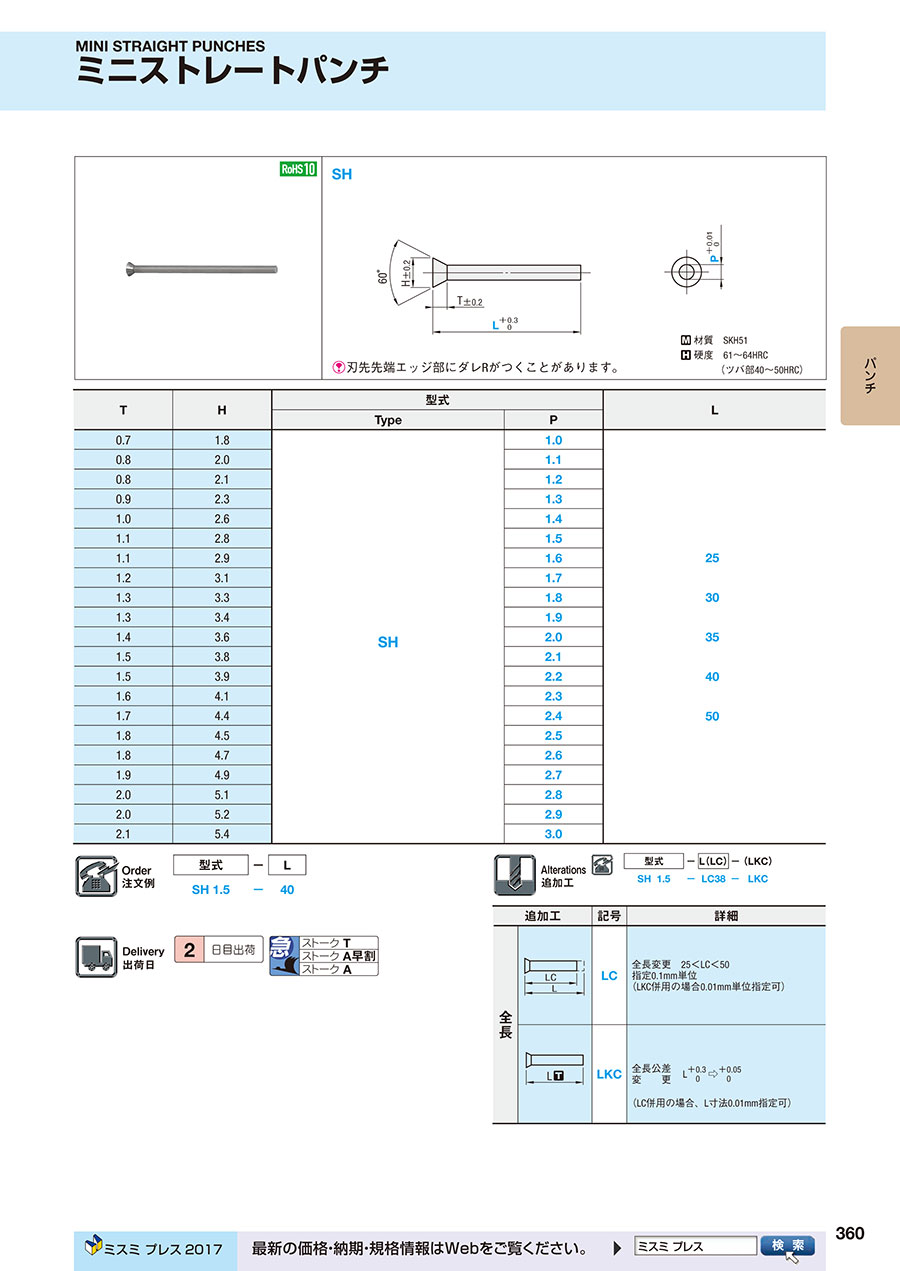

PDFP.235

型番

商品を一つに絞り込むとこちらに型番が表示されます

ミニストレートパンチ:関連画像


材質 SKH51
硬度 61~64HRC( ツバ部40~50HRC)
SH
ミニストレートパンチ:関連画像


刃先先端エッジ部にダレRがつくことがあります。

数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
SH1.0-[25,​30,​35,​40,​50]
SH1.0-LC[25-50/0.1]
SH1.1-[25,​30,​35,​40,​50]
SH1.1-LC[25-50/0.1]
SH1.2-[25,​30,​35,​40,​50]
SH1.2-LC[25-50/0.1]
SH1.3-[25,​30,​35,​40,​50]
SH1.3-LC[25-50/0.1]
SH1.4-[25,​30,​35,​40,​50]
SH1.4-LC[25-50/0.1]
SH1.5-[25,​30,​35,​40,​50]
SH1.5-LC[25-50/0.1]
SH1.6-[25,​30,​35,​40,​50]
SH1.6-LC[25-50/0.1]
SH1.7-[25,​30,​35,​40,​50]
SH1.7-LC[25-50/0.1]
SH1.8-[25,​30,​35,​40,​50]
SH1.8-LC[25-50/0.1]
SH1.9-[25,​30,​35,​40,​50]
SH1.9-LC[25-50/0.1]
SH2.0-[25,​30,​35,​40,​50]
SH2.0-LC[25-50/0.1]
SH2.1-[25,​30,​35,​40,​50]
SH2.1-LC[25-50/0.1]
SH2.2-[25,​30,​35,​40,​50]
SH2.2-LC[25-50/0.1]
SH2.3-[25,​30,​35,​40,​50]
SH2.3-LC[25-50/0.1]
SH2.4-[25,​30,​35,​40,​50]
SH2.4-LC[25-50/0.1]
SH2.5-[25,​30,​35,​40,​50]
SH2.5-LC[25-50/0.1]
SH2.6-[25,​30,​35,​40,​50]
SH2.6-LC[25-50/0.1]
SH2.7-[25,​30,​35,​40,​50]
SH2.7-LC[25-50/0.1]
SH2.8-[25,​30,​35,​40,​50]
SH2.8-LC[25-50/0.1]
SH2.9-[25,​30,​35,​40,​50]
SH2.9-LC[25-50/0.1]
SH3.0-[25,​30,​35,​40,​50]
SH3.0-LC[25-50/0.1]
型番通常単価スライド値引通常
出荷日
RoHSP(刃先寸法)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)

-

2日目 対応1.025 ~ 50-

-

2日目 対応1.0-25 ~ 50

-

2日目 対応1.125 ~ 50-

-

2日目 対応1.1-25 ~ 50

-

2日目 対応1.225 ~ 50-

-

2日目 対応1.2-25 ~ 50

-

2日目 対応1.325 ~ 50-

-

2日目 対応1.3-25 ~ 50

-

2日目 対応1.425 ~ 50-

-

2日目 対応1.4-25 ~ 50

-

2日目 対応1.525 ~ 50-

-

2日目 対応1.5-25 ~ 50

-

2日目 対応1.625 ~ 50-

-

2日目 対応1.6-25 ~ 50

-

2日目 対応1.725 ~ 50-

-

2日目 対応1.7-25 ~ 50

-

2日目 対応1.825 ~ 50-

-

2日目 対応1.8-25 ~ 50

-

2日目 対応1.925 ~ 50-

-

2日目 対応1.9-25 ~ 50

-

2日目 対応2.025 ~ 50-

-

2日目 対応2.0-25 ~ 50

-

2日目 対応2.125 ~ 50-

-

2日目 対応2.1-25 ~ 50

-

2日目 対応2.225 ~ 50-

-

2日目 対応2.2-25 ~ 50

-

2日目 対応2.325 ~ 50-

-

2日目 対応2.3-25 ~ 50

-

2日目 対応2.425 ~ 50-

-

2日目 対応2.4-25 ~ 50

-

2日目 対応2.525 ~ 50-

-

2日目 対応2.5-25 ~ 50

-

2日目 対応2.625 ~ 50-

-

2日目 対応2.6-25 ~ 50

-

2日目 対応2.725 ~ 50-

-

2日目 対応2.7-25 ~ 50

-

2日目 対応2.825 ~ 50-

-

2日目 対応2.8-25 ~ 50

-

2日目 対応2.925 ~ 50-

-

2日目 対応2.9-25 ~ 50

-

2日目 対応3.025 ~ 50-

-

2日目 対応3.0-25 ~ 50

Loading...

  1. 1

規格表


ミニストレートパンチ:関連画像
・規格表
TH型式L¥基準単価
TypeP1~9本
0.71.8SH1.025

30

35

40

50
110
0.82.01.1
0.82.11.2
0.92.31.3
1.02.61.4
1.12.81.5
1.12.91.6
1.23.11.7
1.33.31.8
1.33.41.9
1.43.62.0
1.53.82.1140
1.53.92.2
1.64.12.3
1.74.42.4
1.84.52.5
1.84.72.6
1.94.92.7
2.05.12.8
2.05.22.9
2.15.43.0

納期


1,000円/1本
300円/明細行
500円/1本
ストークA早割は1明細行あたり一律300円
ストークAは3本以上で1明細行あたり一律1,350円

運送所要日数はこちら

追加工

プレス金型用標準部品カタログ2015に記載の内容と一部異なる箇所があります。最新情報は下記をご覧ください。

追加工価格も数量スライド適用 こちら

ミニストレートパンチ:関連画像


基本情報

厚板打ち抜き用有無 先端形状 ストレート ジェクタ なし
材質 SKH51相当 表面処理 なし シャンク(取付部)形状 標準
T(ツバ厚/板厚)(mm) 5
