ミニパンチ

ミニパンチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

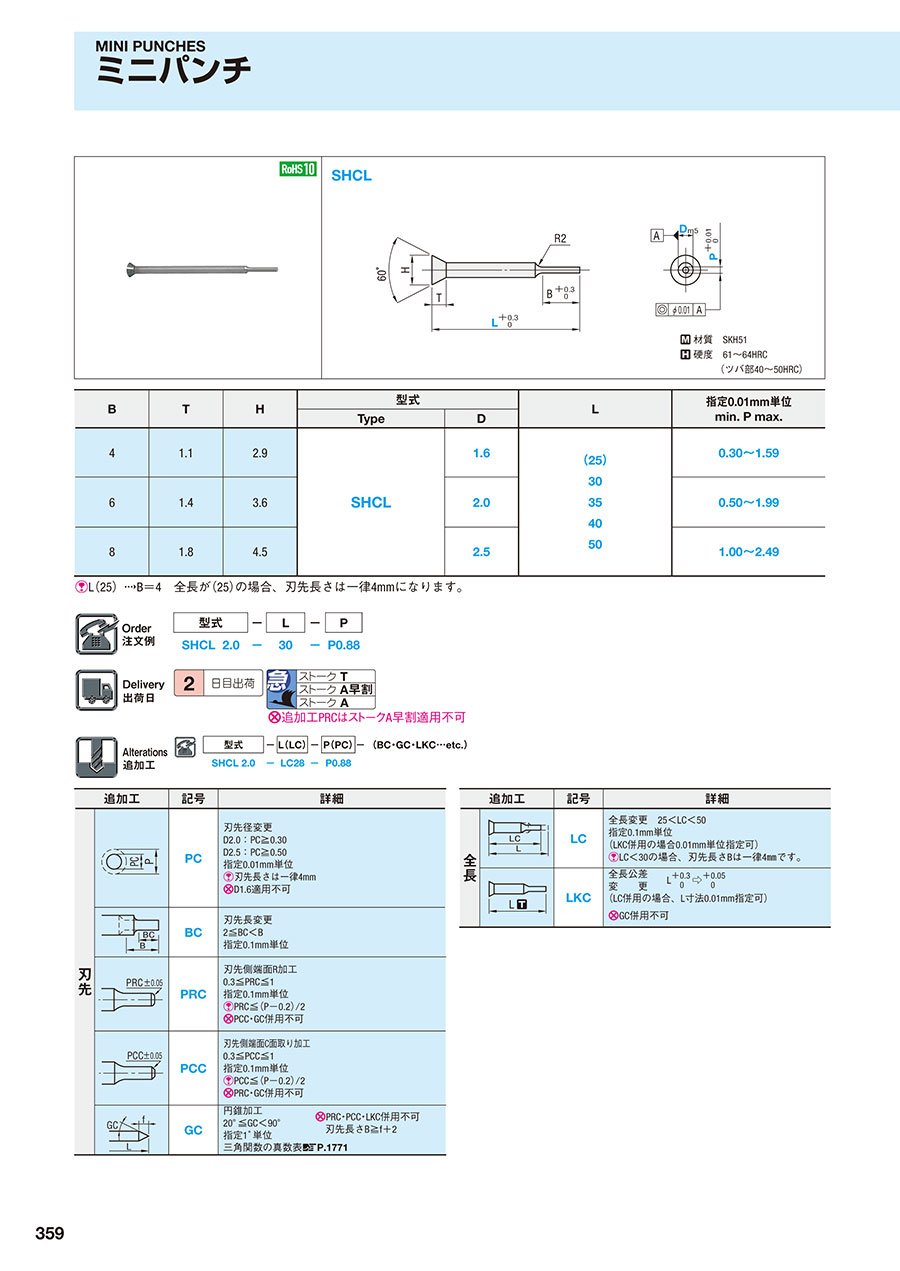

PDFP.235

型番

商品を一つに絞り込むとこちらに型番が表示されます

ミニパンチ:関連画像


材質 SKH51
硬度 61~64HRC( ツバ部40~50HRC)
SHCL
ミニパンチ:関連画像



数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
SHCL1.6-[25,​30,​35,​40,​50]-P[0.3-1.59/0.01]
SHCL1.6-LC[25-50/0.1]-P[0.3-1.59/0.01]
SHCL2.0-[25,​30,​35,​40,​50]-P[0.5-1.99/0.01]
SHCL2.0-[25,​30,​35,​40,​50]-PC[0.3-0.5/0.01]
SHCL2.0-LC[25-50/0.1]-P[0.5-1.99/0.01]
SHCL2.0-LC[25-50/0.1]-PC[0.3-0.5/0.01]
SHCL2.5-[25,​30,​35,​40,​50]-P[1-2.49/0.01]
SHCL2.5-[25,​30,​35,​40,​50]-PC[0.5-1/0.01]
SHCL2.5-LC[25-50/0.1]-P[1-2.49/0.01]
SHCL2.5-LC[25-50/0.1]-PC[0.5-1/0.01]
型番通常単価スライド値引通常
出荷日
RoHSD(シャンク径)
(mm)
P(刃先寸法)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
PC(刃先寸法変更)
(mm)

-

2日目 対応1.60.3 ~ 1.5925 ~ 50--

-

2日目 対応1.60.3 ~ 1.59-25 ~ 50-

-

2日目 対応2.00.5 ~ 1.9925 ~ 50--

-

2日目 対応2.0-25 ~ 50-0.3 ~ 0.5

-

2日目 対応2.00.5 ~ 1.99-25 ~ 50-

-

2日目 対応2.0--25 ~ 500.3 ~ 0.5

-

2日目 対応2.51 ~ 2.4925 ~ 50--

-

2日目 対応2.5-25 ~ 50-0.5 ~ 1

-

2日目 対応2.51 ~ 2.49-25 ~ 50-

-

2日目 対応2.5--25 ~ 500.5 ~ 1

Loading...

  1. 1

規格表


ミニパンチ:関連画像

・規格表
BTH型式L指定0.01mm単位
min.Pmax.
¥基準単価
TypeD1~9本
41.12.9SHCL1.6(25)
30
35
40
50
0.30~1.59250
61.43.62.00.50~1.99
81.84.52.51.00~2.49
L(25)→B=4 全長が(25)の場合、刃先長さは一律4mmになります。



納期


1,000円/1本
300円/明細行
500円/1本
ストークA早割は1明細行あたり一律300円
ストークAは3本以上で1明細行あたり一律1,350円
追加工PRCはストークA早割適用不可

運送所要日数はこちら

追加工

プレス金型用標準部品カタログ2015に記載の内容と一部異なる箇所があります。最新情報は下記をご覧ください。

追加工価格も数量スライド適用 こちら

ミニパンチ:関連画像


基本情報

厚板打ち抜き用有無 先端形状 1段 ジェクタ なし
刃先形状 A 材質 SKH51相当 表面処理 なし
シャンク(取付部)形状 標準 シャンク径D公差 m5 T(ツバ厚/板厚)(mm) 3
