              ミスミ

              総抜きパンチ

              総抜きパンチ
              • 規格拡大
              通常単価(税別)
              -
              税込単価
              -

              ワッシャの打ち抜きなど、外形と穴抜きを同時に加工する用途向けのパンチです。

              詳細情報を確認する
              • 厚板打ち抜き用有無
                無
              • 先端形状
                1段
              • ジェクタ
                なし
              • 材質
                SKD11相当
              • 表面処理
                なし
              • シャンク(取付部)形状
                標準
              • シャンク径D公差
                m5
              • T（ツバ厚/板厚） (mm)
                5

              無料3D-CADライブラリー申し込み受付中

              未確定：候補が7型番あります。
              数量：

              商品情報

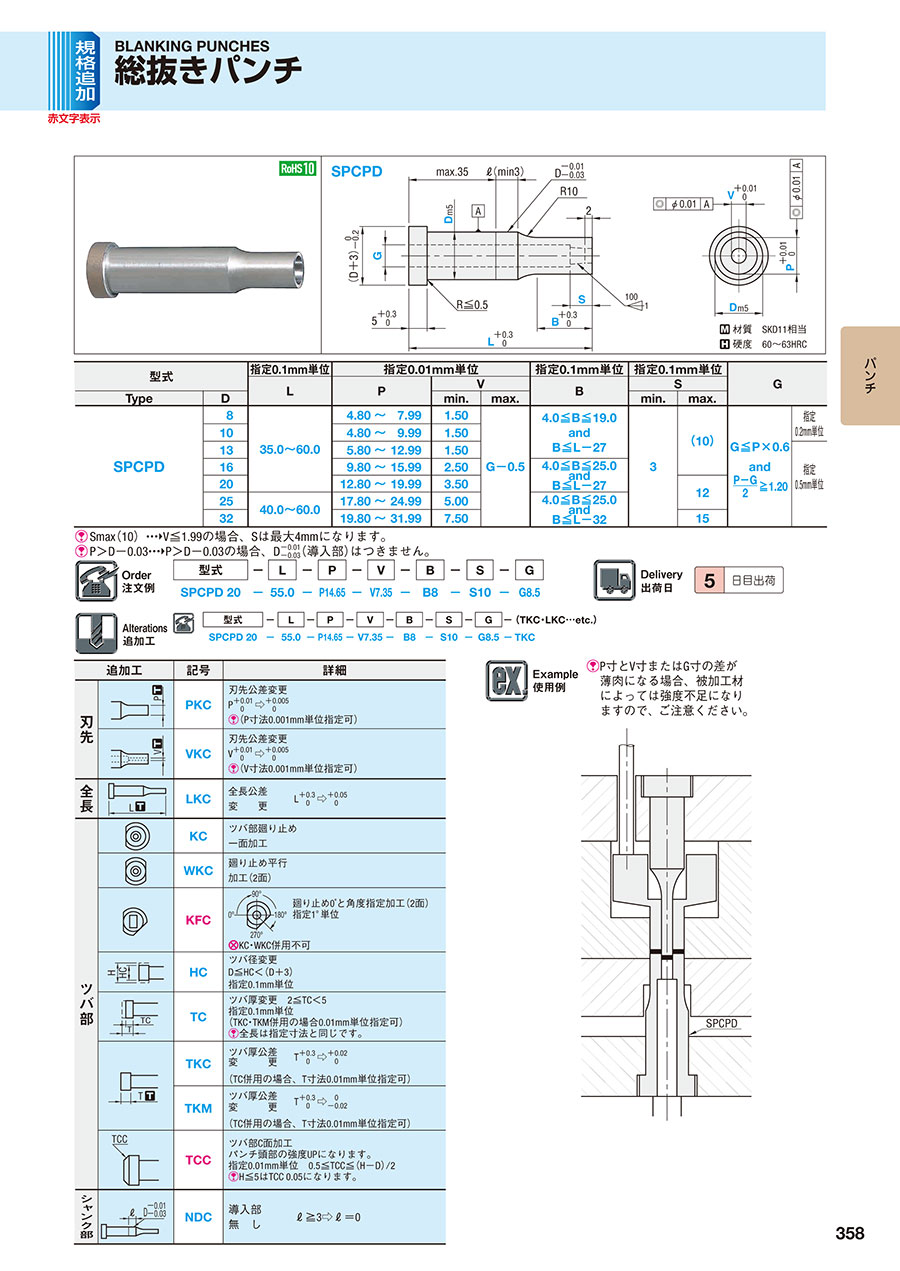

              外形図・製品仕様

              総抜きパンチ

              材質 SKD11相当
              硬度 60～63HRC

              規格表

              型式指定0.1mm単位指定0.01mm単位指定0.1mm単位指定0.1mm単位G
              LPVBS
              TypeDmin.max.min.max.
              SPCPD835.0～60.04.80 ～7.991.50G-0.54.0≦B≦19.0
              and
              B≦L-27              		3（10）G≦P×0.6
              and
              P-G
              2 ≧1.20              		指定
              0.2mm単位
              104.80 ～9.991.50
              135.80 ～12.991.50指定
              0.5mm単位
              169.80 ～15.992.504.0≦B≦25.0
              and
              B≦L-27
              2012.80 ～19.993.5012
              2540.0～60.017.80 ～24.995.004.0≦B≦25.0
              and
              B≦L-32
              3219.80 ～31.997.5015

              Smax（10）V≦1.99の場合、Sは最大4mmになります。
              P＞D-0.03P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。

              注文例

              総抜きパンチ

              出荷日

              総抜きパンチ

              追加工

              総抜きパンチ

              関連情報

              P寸とV寸またはG寸の差が薄肉になる場合、被加工材によっては強度不足になりますので、ご注意ください。

              使用例

              総抜きパンチ

              型番リスト

              表示件数
            • 1
              • 型番
              SPCPD8-[35-60/0.1]-P[4.8-7.99/0.01]-V[1.5-4.29/0.01]-B[4-19/0.1]-S[3-10/0.1]-G[2-4.6/0.2]
              SPCPD10-[35-60/0.1]-P[4.8-9.99/0.01]-V[1.5-5.3/0.01]-B[4-19/0.1]-S[3-10/0.1]-G[2-5.8/0.2]
              SPCPD13-[35-60/0.1]-P[5.8-12.99/0.01]-V[1.5-7/0.01]-B[4-19/0.1]-S[3-10/0.1]-G[2-7.5/0.5]
              SPCPD16-[35-60/0.1]-P[9.8-15.99/0.01]-V[2.5-9/0.01]-B[4-25/0.1]-S[3-10/0.1]-G[3-9.5/0.5]
              SPCPD20-[35-60/0.1]-P[12.8-19.99/0.01]-V[3.5-11/0.01]-B[4-25/0.1]-S[3-12/0.1]-G[4-11.5/0.5]
              SPCPD25-[40-60/0.1]-P[17.8-24.99/0.01]-V[5-14/0.01]-B[4-25/0.1]-S[3-12/0.1]-G[5.5-14.5/0.5]
              SPCPD32-[40-60/0.1]-P[19.8-31.99/0.01]-V[7.5-18.5/0.01]-B[4-25/0.1]-S[3-15/0.1]-G[8-19/0.5]

              D（シャンク径）

              (mm)

              P(刃先寸法)

              (mm)

              L(全長)

              (mm)

              B(刃先長さ)

              (mm)

              G(ツバ側穴径)

              (mm)

              S(刃先側穴長さ)

              (mm)

              V(刃先側穴径)

              (mm)

              		RoHS?最小発注数量
              8
              4.8 ～ 7.99
              35 ～ 60
              4 ～ 19
              2 ～ 4.6
              3 ～ 10
              1.5 ～ 4.29
              10
              1個
              10
              4.8 ～ 9.99
              35 ～ 60
              4 ～ 19
              2 ～ 5.8
              3 ～ 10
              1.5 ～ 5.3
              10
              1個
              13
              5.8 ～ 12.99
              35 ～ 60
              4 ～ 19
              2 ～ 7.5
              3 ～ 10
              1.5 ～ 7
              10
              1個
              16
              9.8 ～ 15.99
              35 ～ 60
              4 ～ 25
              3 ～ 9.5
              3 ～ 10
              2.5 ～ 9
              10
              1個
              20
              12.8 ～ 19.99
              35 ～ 60
              4 ～ 25
              4 ～ 11.5
              3 ～ 12
              3.5 ～ 11
              10
              1個
              25
              17.8 ～ 24.99
              40 ～ 60
              4 ～ 25
              5.5 ～ 14.5
              3 ～ 12
              5 ～ 14
              10
              1個
              32
              19.8 ～ 31.99
              40 ～ 60
              4 ～ 25
              8 ～ 19
              3 ～ 15
              7.5 ～ 18.5
              10
              1個
              通常単価(税別) (税込単価)
              通常出荷日
              -
              ( - )
              5日目
              -
              ( - )
              5日目
              -
              ( - )
              5日目
              -
              ( - )
              5日目
              -
              ( - )
              5日目
              -
              ( - )
              5日目
              -
              ( - )
              5日目
            • 1

              • 詳細情報

              基本情報

              ワッシャの打ち抜きなど、外形と穴抜きを同時に加工する用途向けのパンチです。

              • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

              総抜きパンチのレビュー
              4.2平均満足度：4.24件のレビュー
              金型に使用
              5
              満足度：5.02022/02/09
              この商品は金型に使用しています。通常使用している商品なので、特別に使用感等を考えたことはないのですが、普通に使えているも...もっと読む
              1人が参考にしています。
              総抜き加工
              3
              満足度：3.02016/03/31
              内径と外径の加工方法はどうしていらっしゃるのか知りたいです。 　サイズを指定するのは大変だしたが、社内加工するより時間短...もっと読む
              1人が参考にしています。
              コンパウンド型に使用
              4
              満足度：4.02021/08/04
              他の金型標準部品屋さんにはない(?)パーツで弊社にとってはかゆいところに手が届く商品です。 追加工や、サイズがあまりない...もっと読む
              0人が参考にしています。
              金型
              5
              満足度：5.02021/03/04
              総抜き型に使用しています。 精度も良いので大変便利に使用させて頂いております。
              0人が参考にしています。
              4件全て見る
