ストレートパンチ コーティングTiCN処理

ストレートパンチ コーティングTiCN処理

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.227

型番

商品を一つに絞り込むとこちらに型番が表示されます

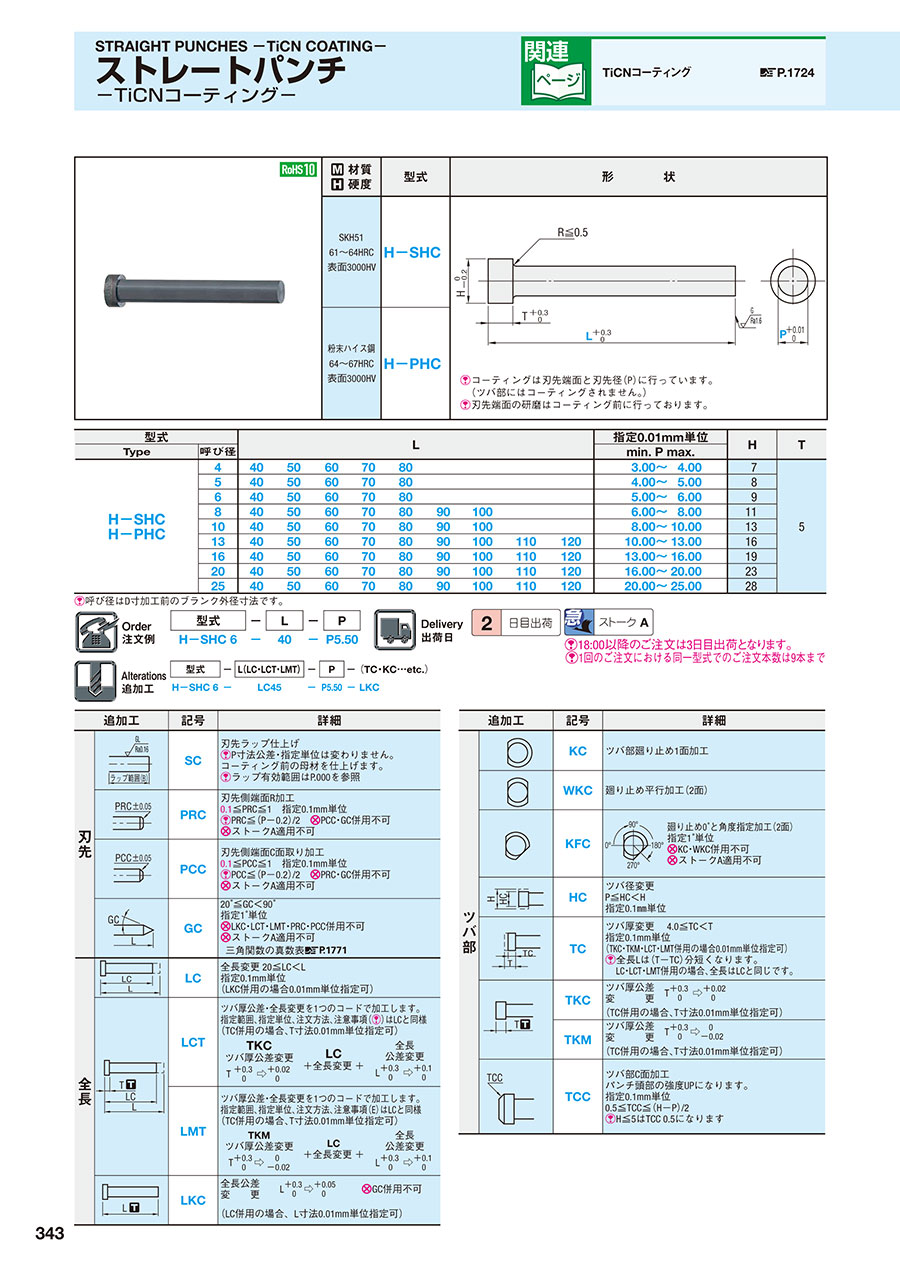

ストレートパンチ コーティングTiCN処理:関連画像
・材質表
材質
硬度
型式形 状
SKH51
61~64HRC
表面3000HV
H-SHCストレートパンチ コーティングTiCN処理:関連画像

コーティングは刃先端面と刃先径(P)に行っています。
(ツバ部にはコーティングされません。)
刃先端面の研磨はコーティング前に行っております。
粉末ハイス鋼
64~67HRC
表面3000HV
H-PHC


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。



型番
H-PHC4-[40-80/10]-P[3-4/0.01]
H-PHC4-LC[20-80/0.1]-P[3-4/0.01]
H-PHC4-LCT[20-80/0.1]-P[3-4/0.01]
H-PHC4-LMT[20-80/0.1]-P[3-4/0.01]
H-PHC5-[40-80/10]-P[4-5/0.01]
H-PHC5-LC[20-80/0.1]-P[4-5/0.01]
H-PHC5-LCT[20-80/0.1]-P[4-5/0.01]
H-PHC5-LMT[20-80/0.1]-P[4-5/0.01]
H-PHC6-[40-80/10]-P[5-6/0.01]
H-PHC6-LC[20-80/0.1]-P[5-6/0.01]
H-PHC6-LCT[20-80/0.1]-P[5-6/0.01]
H-PHC6-LMT[20-80/0.1]-P[5-6/0.01]
H-PHC8-[40-100/10]-P[6-8/0.01]
H-PHC8-LC[20-100/0.1]-P[6-8/0.01]
H-PHC8-LCT[20-100/0.1]-P[6-8/0.01]
H-PHC8-LMT[20-100/0.1]-P[6-8/0.01]
H-PHC10-[40-100/10]-P[8-10/0.01]
H-PHC10-LC[20-100/0.1]-P[8-10/0.01]
H-PHC10-LCT[20-100/0.1]-P[8-10/0.01]
H-PHC10-LMT[20-100/0.1]-P[8-10/0.01]
H-PHC13-[40-120/10]-P[10-13/0.01]
H-PHC13-LC[20-120/0.1]-P[10-13/0.01]
H-PHC13-LCT[20-120/0.1]-P[10-13/0.01]
H-PHC13-LMT[20-120/0.1]-P[10-13/0.01]
H-PHC16-[40-120/10]-P[13-16/0.01]
H-PHC16-LC[20-120/0.1]-P[13-16/0.01]
H-PHC16-LCT[20-120/0.1]-P[13-16/0.01]
H-PHC16-LMT[20-120/0.1]-P[13-16/0.01]
H-PHC20-[40-120/10]-P[16-20/0.01]
H-PHC20-LC[20-120/0.1]-P[16-20/0.01]
H-PHC20-LCT[20-120/0.1]-P[16-20/0.01]
H-PHC20-LMT[20-120/0.1]-P[16-20/0.01]
H-PHC25-[40-120/10]-P[20-25/0.01]
H-PHC25-LC[20-120/0.1]-P[20-25/0.01]
H-PHC25-LCT[20-120/0.1]-P[20-25/0.01]
H-PHC25-LMT[20-120/0.1]-P[20-25/0.01]
H-SHC4-[40-80/10]-P[3-4/0.01]
H-SHC4-LC[20-80/0.1]-P[3-4/0.01]
H-SHC4-LCT[20-80/0.1]-P[3-4/0.01]
H-SHC4-LMT[20-80/0.1]-P[3-4/0.01]
H-SHC5-[40-80/10]-P[4-5/0.01]
H-SHC5-LC[20-80/0.1]-P[4-5/0.01]
H-SHC5-LCT[20-80/0.1]-P[4-5/0.01]
H-SHC5-LMT[20-80/0.1]-P[4-5/0.01]
H-SHC6-[40-80/10]-P[5-6/0.01]
H-SHC6-LC[20-80/0.1]-P[5-6/0.01]
H-SHC6-LCT[20-80/0.1]-P[5-6/0.01]
H-SHC6-LMT[20-80/0.1]-P[5-6/0.01]
H-SHC8-[40-100/10]-P[6-8/0.01]
H-SHC8-LC[20-100/0.1]-P[6-8/0.01]
H-SHC8-LCT[20-100/0.1]-P[6-8/0.01]
H-SHC8-LMT[20-100/0.1]-P[6-8/0.01]
H-SHC10-[40-100/10]-P[8-10/0.01]
H-SHC10-LC[20-100/0.1]-P[8-10/0.01]
H-SHC10-LCT[20-100/0.1]-P[8-10/0.01]
H-SHC10-LMT[20-100/0.1]-P[8-10/0.01]
H-SHC13-[40-120/10]-P[10-13/0.01]
H-SHC13-LC[20-120/0.1]-P[10-13/0.01]
H-SHC13-LCT[20-120/0.1]-P[10-13/0.01]
H-SHC13-LMT[20-120/0.1]-P[10-13/0.01]
型番通常単価スライド値引通常
出荷日
RoHS材質 No.(呼び径)
(mm)
P(刃先寸法)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
LCT(ツバ厚公差変更+全長変更)
(mm)
LMT(ツバ厚公差変更+全長変更)
(mm)

-

2日目 対応粉末ハイス鋼43 ~ 440 ~ 80---

-

2日目 対応粉末ハイス鋼43 ~ 4-20 ~ 80--

-

2日目 対応粉末ハイス鋼43 ~ 4--20 ~ 80-

-

2日目 対応粉末ハイス鋼43 ~ 4---20 ~ 80

-

2日目 対応粉末ハイス鋼54 ~ 540 ~ 80---

-

2日目 対応粉末ハイス鋼54 ~ 5-20 ~ 80--

-

2日目 対応粉末ハイス鋼54 ~ 5--20 ~ 80-

-

2日目 対応粉末ハイス鋼54 ~ 5---20 ~ 80

-

2日目 対応粉末ハイス鋼65 ~ 640 ~ 80---

-

2日目 対応粉末ハイス鋼65 ~ 6-20 ~ 80--

-

2日目 対応粉末ハイス鋼65 ~ 6--20 ~ 80-

-

2日目 対応粉末ハイス鋼65 ~ 6---20 ~ 80

-

2日目 対応粉末ハイス鋼86 ~ 840 ~ 100---

-

2日目 対応粉末ハイス鋼86 ~ 8-20 ~ 100--

-

2日目 対応粉末ハイス鋼86 ~ 8--20 ~ 100-

-

2日目 対応粉末ハイス鋼86 ~ 8---20 ~ 100

-

2日目 対応粉末ハイス鋼108 ~ 1040 ~ 100---

-

2日目 対応粉末ハイス鋼108 ~ 10-20 ~ 100--

-

2日目 対応粉末ハイス鋼108 ~ 10--20 ~ 100-

-

2日目 対応粉末ハイス鋼108 ~ 10---20 ~ 100

-

2日目 対応粉末ハイス鋼1310 ~ 1340 ~ 120---

-

2日目 対応粉末ハイス鋼1310 ~ 13-20 ~ 120--

-

2日目 対応粉末ハイス鋼1310 ~ 13--20 ~ 120-

-

2日目 対応粉末ハイス鋼1310 ~ 13---20 ~ 120

-

2日目 対応粉末ハイス鋼1613 ~ 1640 ~ 120---

-

2日目 対応粉末ハイス鋼1613 ~ 16-20 ~ 120--

-

2日目 対応粉末ハイス鋼1613 ~ 16--20 ~ 120-

-

2日目 対応粉末ハイス鋼1613 ~ 16---20 ~ 120

-

2日目 対応粉末ハイス鋼2016 ~ 2040 ~ 120---

-

2日目 対応粉末ハイス鋼2016 ~ 20-20 ~ 120--

-

2日目 対応粉末ハイス鋼2016 ~ 20--20 ~ 120-

-

2日目 対応粉末ハイス鋼2016 ~ 20---20 ~ 120

-

2日目 対応粉末ハイス鋼2520 ~ 2540 ~ 120---

-

2日目 対応粉末ハイス鋼2520 ~ 25-20 ~ 120--

-

2日目 対応粉末ハイス鋼2520 ~ 25--20 ~ 120-

-

2日目 対応粉末ハイス鋼2520 ~ 25---20 ~ 120

-

2日目 対応SKH51相当43 ~ 440 ~ 80---

-

2日目 対応SKH51相当43 ~ 4-20 ~ 80--

-

2日目 対応SKH51相当43 ~ 4--20 ~ 80-

-

2日目 対応SKH51相当43 ~ 4---20 ~ 80

-

2日目 対応SKH51相当54 ~ 540 ~ 80---

-

2日目 対応SKH51相当54 ~ 5-20 ~ 80--

-

2日目 対応SKH51相当54 ~ 5--20 ~ 80-

-

2日目 対応SKH51相当54 ~ 5---20 ~ 80

-

2日目 対応SKH51相当65 ~ 640 ~ 80---

-

2日目 対応SKH51相当65 ~ 6-20 ~ 80--

-

2日目 対応SKH51相当65 ~ 6--20 ~ 80-

-

2日目 対応SKH51相当65 ~ 6---20 ~ 80

-

2日目 対応SKH51相当86 ~ 840 ~ 100---

-

2日目 対応SKH51相当86 ~ 8-20 ~ 100--

-

2日目 対応SKH51相当86 ~ 8--20 ~ 100-

-

2日目 対応SKH51相当86 ~ 8---20 ~ 100

-

2日目 対応SKH51相当108 ~ 1040 ~ 100---

-

2日目 対応SKH51相当108 ~ 10-20 ~ 100--

-

2日目 対応SKH51相当108 ~ 10--20 ~ 100-

-

2日目 対応SKH51相当108 ~ 10---20 ~ 100

-

2日目 対応SKH51相当1310 ~ 1340 ~ 120---

-

2日目 対応SKH51相当1310 ~ 13-20 ~ 120--

-

2日目 対応SKH51相当1310 ~ 13--20 ~ 120-

-

2日目 対応SKH51相当1310 ~ 13---20 ~ 120

Loading...

規格表


ストレートパンチ コーティングTiCN処理:関連画像
・規格表
型式L指定0.01mm単位HT¥基準単価1~9本
TypeNo.min. P max.H-SHCH-PHC
H-SHC

H-PHC
44050607080    3.00~4.00751,3201,630
54050607080    4.00~5.0081,3801,710
64050607080    5.00~6.0091,5101,930
8405060708090100  6.00~8.00111,7102,350
10405060708090100  8.00~10.00131,9302,730
1340506070809010011012010.00~13.00163,2504,920
1640506070809010011012013.00~16.00193,5605,560
2040506070809010011012016.00~20.00234,1306,630
2540506070809010011012020.00~25.00284,5907,460

納期


800円/1本
2日目出荷のTiCN処理はご注文締切PM6:00迄
3本以上で1明細行当たり一律2,160円
1回のご注文における同一型式でのご注文本数は9本まで

運送所要日数はこちら

追加工

プレス金型用標準部品カタログ2015に記載の内容と一部異なる箇所があります。最新情報は下記をご覧ください。

追加工価格も数量スライド適用 こちら

ストレートパンチ コーティングTiCN処理:関連画像

ツバ部C面加工
パンチ頭部の強度UPになります こちら


基本情報

厚板打ち抜き用有無 先端形状 ストレート ジェクタ なし
表面処理 TiCN シャンク(取付部)形状 標準 T(ツバ厚/板厚)(mm) 5

ストレートパンチ コーティングTiCN処理のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
