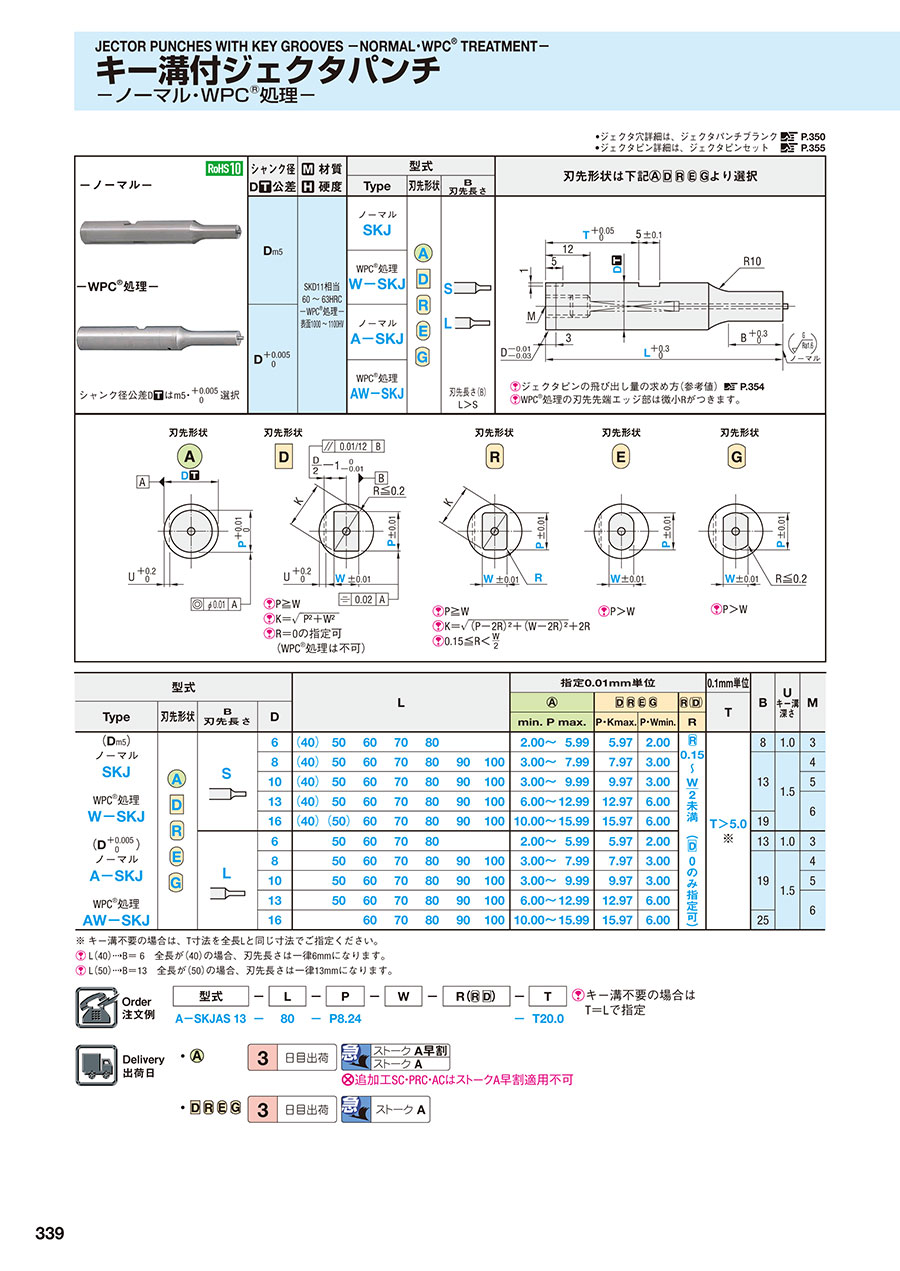

キー溝付ジェクタパンチ ノーマル・WPC処理

PDFP.223

型番

商品を一つに絞り込むとこちらに型番が表示されます

キー溝付ジェクタパンチ ノーマル・WPC処理:関連画像
・材質表
シャンク径
D公差
材質
硬度
型式刃先形状は下図 A~Gより選択
TypeShape
刃先形状
B
刃先長さ
Dm5SKD11相当
60~63HRC
-WPC®処理-
表面1000~1100HV
SKJS

L
刃先長さ(B)
L>S
キー溝付ジェクタパンチ ノーマル・WPC処理:関連画像

WPC®処理品の刃先先端エッジ部は微小Rがつきます。
WPC®処理
W-SKJ
DA-SKJ
WPC®処理
AW-SKJ

シャンク径公差Dはm5・ 選択

キー溝付ジェクタパンチ ノーマル・WPC処理:関連画像


ジェクタピンの飛び出し量の求め方(参考値)  こちら
●ジェクタ穴詳細は、ジェクタパンチブランク  こちら
●ジェクタピンは、ジェクタピンセット こちら


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
A-SKJAL6-[50-80/10]-P[2-5.99/0.01]-T[5.1-80/0.1]
A-SKJAL6-[50-80/10]-PC[1.8-1.99/0.01]-T[5.1-80/0.1]
A-SKJAL6-LC[35-79.9/0.1]-P[2-5.99/0.01]-T[5.1-80/0.1]
A-SKJAL6-LC[35-79.9/0.1]-PC[1.8-1.99/0.01]-T[5.1-80/0.1]
A-SKJAL6-LCT[35-79.9/0.1]-P[2-5.99/0.01]-T[5.1-80/0.1]
A-SKJAL6-LCT[35-79.9/0.1]-PC[1.8-1.99/0.01]-T[5.1-80/0.1]
A-SKJAL8-[50-100/10]-P[3-7.99/0.01]-T[5.1-100/0.1]
A-SKJAL8-[50-100/10]-PC[2.5-2.99/0.01]-T[5.1-100/0.1]
A-SKJAL8-LC[35-99.9/0.1]-P[3-7.99/0.01]-T[5.1-100/0.1]
A-SKJAL8-LC[35-99.9/0.1]-PC[2.5-2.99/0.01]-T[5.1-100/0.1]
A-SKJAL8-LCT[35-99.9/0.1]-P[3-7.99/0.01]-T[5.1-100/0.1]
A-SKJAL8-LCT[35-99.9/0.1]-PC[2.5-2.99/0.01]-T[5.1-100/0.1]
A-SKJAL10-[50-100/10]-P[3-9.99/0.01]-T[5.1-100/0.1]
A-SKJAL10-[50-100/10]-PC[2.8-2.99/0.01]-T[5.1-100/0.1]
A-SKJAL10-LC[35-99.9/0.1]-P[3-9.99/0.01]-T[5.1-100/0.1]
A-SKJAL10-LC[35-99.9/0.1]-PC[2.8-2.99/0.01]-T[5.1-100/0.1]
A-SKJAL10-LCT[35-99.9/0.1]-P[3-9.99/0.01]-T[5.1-100/0.1]
A-SKJAL10-LCT[35-99.9/0.1]-PC[2.8-2.99/0.01]-T[5.1-100/0.1]
A-SKJAL13-[50-100/10]-P[6-12.99/0.01]-T[5.1-100/0.1]
A-SKJAL13-[50-100/10]-PC[5-5.99/0.01]-T[5.1-100/0.1]
A-SKJAL13-LC[35-99.9/0.1]-P[6-12.99/0.01]-T[5.1-100/0.1]
A-SKJAL13-LC[35-99.9/0.1]-PC[5-5.99/0.01]-T[5.1-100/0.1]
A-SKJAL13-LCT[35-99.9/0.1]-P[6-12.99/0.01]-T[5.1-100/0.1]
A-SKJAL13-LCT[35-99.9/0.1]-PC[5-5.99/0.01]-T[5.1-100/0.1]
A-SKJAL16-[60-100/10]-P[10-15.99/0.01]-T[5.1-100/0.1]
A-SKJAL16-[60-100/10]-PC[8-9.99/0.01]-T[5.1-100/0.1]
A-SKJAL16-LC[35-99.9/0.1]-P[10-15.99/0.01]-T[5.1-100/0.1]
A-SKJAL16-LC[35-99.9/0.1]-PC[8-9.99/0.01]-T[5.1-100/0.1]
A-SKJAL16-LCT[35-99.9/0.1]-P[10-15.99/0.01]-T[5.1-100/0.1]
A-SKJAL16-LCT[35-99.9/0.1]-PC[8-9.99/0.01]-T[5.1-100/0.1]
A-SKJAS6-[40-80/10]-P[2-5.99/0.01]-T[5.1-80/0.1]
A-SKJAS6-[40-80/10]-PC[1.8-1.99/0.01]-T[5.1-80/0.1]
A-SKJAS6-LC[35-79.9/0.1]-P[2-5.99/0.01]-T[5.1-80/0.1]
A-SKJAS6-LC[35-79.9/0.1]-PC[1.8-1.99/0.01]-T[5.1-80/0.1]
A-SKJAS6-LCT[35-79.9/0.1]-P[2-5.99/0.01]-T[5.1-80/0.1]
A-SKJAS6-LCT[35-79.9/0.1]-PC[1.8-1.99/0.01]-T[5.1-80/0.1]
A-SKJAS8-[40-100/10]-P[3-7.99/0.01]-T[5.1-100/0.1]
A-SKJAS8-[40-100/10]-PC[2.5-2.99/0.01]-T[5.1-100/0.1]
A-SKJAS8-LC[35-99.9/0.1]-P[3-7.99/0.01]-T[5.1-100/0.1]
A-SKJAS8-LC[35-99.9/0.1]-PC[2.5-2.99/0.01]-T[5.1-100/0.1]
A-SKJAS8-LCT[35-99.9/0.1]-P[3-7.99/0.01]-T[5.1-100/0.1]
A-SKJAS8-LCT[35-99.9/0.1]-PC[2.5-2.99/0.01]-T[5.1-100/0.1]
A-SKJAS10-[40-100/10]-P[3-9.99/0.01]-T[5.1-100/0.1]
A-SKJAS10-[40-100/10]-PC[2.8-2.99/0.01]-T[5.1-100/0.1]
A-SKJAS10-LC[35-99.9/0.1]-P[3-9.99/0.01]-T[5.1-100/0.1]
A-SKJAS10-LC[35-99.9/0.1]-PC[2.8-2.99/0.01]-T[5.1-100/0.1]
A-SKJAS10-LCT[35-99.9/0.1]-P[3-9.99/0.01]-T[5.1-100/0.1]
A-SKJAS10-LCT[35-99.9/0.1]-PC[2.8-2.99/0.01]-T[5.1-100/0.1]
A-SKJAS13-[40-100/10]-P[6-12.99/0.01]-T[5.1-100/0.1]
A-SKJAS13-[40-100/10]-PC[5-5.99/0.01]-T[5.1-100/0.1]
A-SKJAS13-LC[35-99.9/0.1]-P[6-12.99/0.01]-T[5.1-100/0.1]
A-SKJAS13-LC[35-99.9/0.1]-PC[5-5.99/0.01]-T[5.1-100/0.1]
A-SKJAS13-LCT[35-99.9/0.1]-P[6-12.99/0.01]-T[5.1-100/0.1]
A-SKJAS13-LCT[35-99.9/0.1]-PC[5-5.99/0.01]-T[5.1-100/0.1]
A-SKJAS16-[40-100/10]-P[10-15.99/0.01]-T[5.1-100/0.1]
A-SKJAS16-[40-100/10]-PC[8-9.99/0.01]-T[5.1-100/0.1]
A-SKJAS16-LC[35-99.9/0.1]-P[10-15.99/0.01]-T[5.1-100/0.1]
A-SKJAS16-LC[35-99.9/0.1]-PC[8-9.99/0.01]-T[5.1-100/0.1]
A-SKJAS16-LCT[35-99.9/0.1]-P[10-15.99/0.01]-T[5.1-100/0.1]
A-SKJAS16-LCT[35-99.9/0.1]-PC[8-9.99/0.01]-T[5.1-100/0.1]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 表面処理 シャンク径D公差 B(刃先長さ) D(シャンク径)
(mm)
P(刃先寸法)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
LCT(ツバ厚公差変更+全長変更)
(mm)
PC(刃先寸法変更)
(mm)
R(刃先コーナーR)
(mm)
T(キー溝位置)
(mm)
W(刃先寸法)
(mm)
WC(刃先寸法変更)
(mm)

-

3日目 対応Aなし+0.005/0L62 ~ 5.9950 ~ 80----5.1 ~ 80--

-

3日目 対応Aなし+0.005/0L6-50 ~ 80--1.8 ~ 1.99-5.1 ~ 80--

-

3日目 対応Aなし+0.005/0L62 ~ 5.99-35 ~ 79.9---5.1 ~ 80--

-

3日目 対応Aなし+0.005/0L6--35 ~ 79.9-1.8 ~ 1.99-5.1 ~ 80--

-

3日目 対応Aなし+0.005/0L62 ~ 5.99--35 ~ 79.9--5.1 ~ 80--

-

3日目 対応Aなし+0.005/0L6---35 ~ 79.91.8 ~ 1.99-5.1 ~ 80--

-

3日目 対応Aなし+0.005/0L83 ~ 7.9950 ~ 100----5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L8-50 ~ 100--2.5 ~ 2.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L83 ~ 7.99-35 ~ 99.9---5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L8--35 ~ 99.9-2.5 ~ 2.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L83 ~ 7.99--35 ~ 99.9--5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L8---35 ~ 99.92.5 ~ 2.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L103 ~ 9.9950 ~ 100----5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L10-50 ~ 100--2.8 ~ 2.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L103 ~ 9.99-35 ~ 99.9---5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L10--35 ~ 99.9-2.8 ~ 2.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L103 ~ 9.99--35 ~ 99.9--5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L10---35 ~ 99.92.8 ~ 2.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L136 ~ 12.9950 ~ 100----5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L13-50 ~ 100--5 ~ 5.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L136 ~ 12.99-35 ~ 99.9---5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L13--35 ~ 99.9-5 ~ 5.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L136 ~ 12.99--35 ~ 99.9--5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L13---35 ~ 99.95 ~ 5.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L1610 ~ 15.9960 ~ 100----5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L16-60 ~ 100--8 ~ 9.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L1610 ~ 15.99-35 ~ 99.9---5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L16--35 ~ 99.9-8 ~ 9.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L1610 ~ 15.99--35 ~ 99.9--5.1 ~ 100--

-

3日目 対応Aなし+0.005/0L16---35 ~ 99.98 ~ 9.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S62 ~ 5.9940 ~ 80----5.1 ~ 80--

-

3日目 対応Aなし+0.005/0S6-40 ~ 80--1.8 ~ 1.99-5.1 ~ 80--

-

3日目 対応Aなし+0.005/0S62 ~ 5.99-35 ~ 79.9---5.1 ~ 80--

-

3日目 対応Aなし+0.005/0S6--35 ~ 79.9-1.8 ~ 1.99-5.1 ~ 80--

-

3日目 対応Aなし+0.005/0S62 ~ 5.99--35 ~ 79.9--5.1 ~ 80--

-

3日目 対応Aなし+0.005/0S6---35 ~ 79.91.8 ~ 1.99-5.1 ~ 80--

-

3日目 対応Aなし+0.005/0S83 ~ 7.9940 ~ 100----5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S8-40 ~ 100--2.5 ~ 2.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S83 ~ 7.99-35 ~ 99.9---5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S8--35 ~ 99.9-2.5 ~ 2.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S83 ~ 7.99--35 ~ 99.9--5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S8---35 ~ 99.92.5 ~ 2.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S103 ~ 9.9940 ~ 100----5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S10-40 ~ 100--2.8 ~ 2.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S103 ~ 9.99-35 ~ 99.9---5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S10--35 ~ 99.9-2.8 ~ 2.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S103 ~ 9.99--35 ~ 99.9--5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S10---35 ~ 99.92.8 ~ 2.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S136 ~ 12.9940 ~ 100----5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S13-40 ~ 100--5 ~ 5.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S136 ~ 12.99-35 ~ 99.9---5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S13--35 ~ 99.9-5 ~ 5.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S136 ~ 12.99--35 ~ 99.9--5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S13---35 ~ 99.95 ~ 5.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S1610 ~ 15.9940 ~ 100----5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S16-40 ~ 100--8 ~ 9.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S1610 ~ 15.99-35 ~ 99.9---5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S16--35 ~ 99.9-8 ~ 9.99-5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S1610 ~ 15.99--35 ~ 99.9--5.1 ~ 100--

-

3日目 対応Aなし+0.005/0S16---35 ~ 99.98 ~ 9.99-5.1 ~ 100--

Loading...

規格表


キー溝付ジェクタパンチ ノーマル・WPC処理:関連画像
キー溝不要の場合はT=Lで指定。

・規格表
型式L指定0.01mm単位0.1mm単位BU
キー溝
深さ
M
T
TypeShape
刃先形状
B
刃先長さ
D
min. P max.P・Kmax.P・Wmin.R
(Dm5)
SKJ

-WPC®処理-
W-SKJ

(D
A-SKJ

-WPC®処理-
AW-SKJ
S
6(40)50607080  2.00~5.995.972.000.15

W
/
2




T>5.081.03
8(40)50607080901003.00~7.997.973.00131.54
10(40)50607080901003.00~9.999.973.005
13(40)50607080901006.00~12.9912.976.006
16(40)(50)6070809010010.00~15.9915.976.0019
L
6 50607080  2.00~5.995.972.00131.03
8 50607080901003.00~7.997.973.00191.54
10 50607080901003.00~9.999.973.005
13 50607080901006.00~12.9912.976.006
16  6070809010010.00~15.9915.976.0025
L(40)→B= 6 全長が(40)の場合、刃先長さは一律6mmになります。
L(50)→B=13 全長が(50)の場合、刃先長さは一律13mmになります。
キー溝不要の場合は、T寸法を全長Lと同じ寸法でご指定ください。

納期



300円/明細行
500円/1本
ストークA早割は1明細行あたり一律300円
ストークAは3本以上で1明細行当たり一律1,350円
ストークA早割対象商品は刃先形状のみ
追加工SC・PRC・ACはストークA早割適用不可



800円/1本
3本以上で1明細行当たり一律2,160円

運送所要日数はこちら

価格表


■材質 SKD11相当 基準単価
D
SKJAS
SKJAL
SKJ□S
SKJ□L
61,3602,150
81,4302,180
101,5402,330
131,6402,610
161,7503,080

■材質 SKD11相当 -WPC®処理- 基準単価
D
W-SKJAS
W-SKJAL
W-SKJ□S
W-SKJ□L
62,2002,970
82,2603,000
102,3703,140
132,4703,420
162,5803,870

■ 価格表はシャンク径公差Dm5の価格です。シャンク径公差D は、+200円となります。
(例)A-SKJAS8の場合 1,430(SKJAS8基準単価)+200=1,630円( 商品基準単価)

追加工

追加工価格も数量スライド適用 こちら

キー溝付ジェクタパンチ ノーマル・WPC処理:関連画像

PRC≦(P-d1-0.5)/2 d1寸法 こちら
PCC≦(P-d1-0.5)/2 d1寸法 こちら


基本情報

厚板打ち抜き用有無 先端形状 1段 ジェクタ なし
材質 SKD11相当 シャンク(取付部)形状 キー溝付

キー溝付ジェクタパンチ ノーマル・WPC処理のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

よく一緒に購入されている商品

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
