タップ付パンチ
未確定：候補が3,312型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

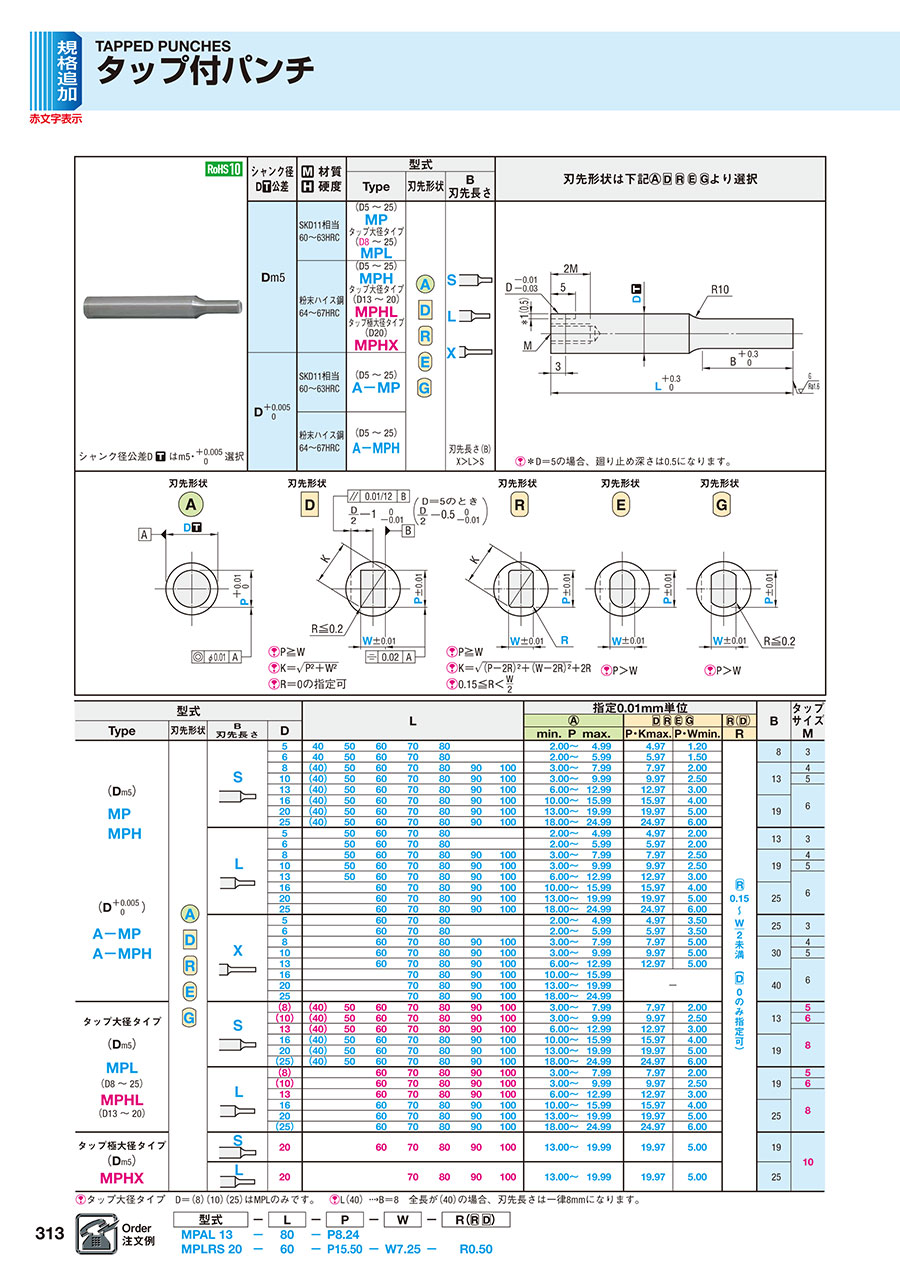

外形図・製品仕様
刃先形状は下記
より選択
より選択
[ ! ]※D＝5の場合、廻り止め深さは0.5になります。
■D20のタップ形状比較イメージ
(M6)
大径タイプ
(M8)
極大径タイプ
(M10)
| シャンク径 D[ T ]公差 | [ M ]材質 [ H ]硬度 | 型式 | ||
| Type | 刃先形状 | B 刃先長さ | ||
| Dm5 | SKD11相当 60～63HRC | (D5～25) MP タップ大径タイプ (D8～25) MPL |  |  刃先長さ（B） X＞L＞S |
| 粉末ハイス鋼 64～67HRC | (D5～25) MPH タップ大径タイプ (D13～20) MPHL タップ極大径タイプ (D20) MPHX | |||
| D +0.005/0 | SKD11相当 60～63HRC | (D5～25) A-MP | ||
| 粉末ハイス鋼 64～67HRC | (D5～25) A-MPH | |||
シャンク径公差D[ T ]はm5・+0.005/0選択
刃先形状刃先形状刃先形状刃先形状刃先形状[ ! ]P≧W[ ! ]K＝
[ ! ]R＝0の指定可[ ! ]P＞W [ ! ]P＞W [ ! ]P≧W
[ ! ]K＝
[ ! ]0.15≦R＜W2
規格表
| 型式 | L | 指定0.01mm単位 | B | タップ サイズ M | ||||||||||||||||||
 |  |  | ||||||||||||||||||||
| Type | 刃先形状 | 刃先長さ | D | min. | P | max. | P・Kmax. | P・Wmin | R | |||||||||||||
| （D m5） MP MPH （D +0.005/0） A-MP A-MPH |  |  | 5 | 40 | 50 | 60 | 70 | 80 | 2.00 | ～ | 4.99 | 4.97 | 1.20 |
 0のみ指定可） | 8 | 3 | ||||||
| 6 | 40 | 50 | 60 | 70 | 80 | 2.00 | ～ | 5.99 | 5.97 | 1.50 | ||||||||||||
| 8 | （40） | 50 | 60 | 70 | 80 | 90 | 100 | 3.00 | ～ | 7.99 | 7.97 | 2.00 | 13 | 4 | ||||||||
| 10 | （40） | 50 | 60 | 70 | 80 | 90 | 100 | 3.00 | ～ | 9.99 | 9.97 | 2.50 | 5 | |||||||||
| 13 | （40） | 50 | 60 | 70 | 80 | 90 | 100 | 6.00 | ～ | 12.99 | 12.97 | 3.00 | 6 | |||||||||
| 16 | （40） | 50 | 60 | 70 | 80 | 90 | 100 | 10.00 | ～ | 15.99 | 15.97 | 4.00 | 19 | |||||||||
| 20 | （40） | 50 | 60 | 70 | 80 | 90 | 100 | 13.00 | ～ | 19.99 | 19.97 | 5.00 | ||||||||||
| 25 | （40） | 50 | 60 | 70 | 80 | 90 | 100 | 18.00 | ～ | 24.99 | 24.97 | 6.00 | ||||||||||
 | 5 | 50 | 60 | 70 | 80 | 2.00 | ～ | 4.99 | 4.97 | 2.00 | 13 | 3 | ||||||||||
| 6 | 50 | 60 | 70 | 80 | 2.00 | ～ | 5.99 | 5.97 | 2.00 | |||||||||||||
| 8 | 50 | 60 | 70 | 80 | 90 | 100 | 3.00 | ～ | 7.99 | 7.97 | 2.50 | 19 | 4 | |||||||||
| 10 | 50 | 60 | 70 | 80 | 90 | 100 | 3.00 | ～ | 9.99 | 9.97 | 2.50 | 5 | ||||||||||
| 13 | 50 | 60 | 70 | 80 | 90 | 100 | 6.00 | ～ | 12.99 | 12.97 | 3.00 | 6 | ||||||||||
| 16 | 60 | 70 | 80 | 90 | 100 | 10.00 | ～ | 15.99 | 15.97 | 4.00 | 25 | |||||||||||
| 20 | 60 | 70 | 80 | 90 | 100 | 13.00 | ～ | 19.99 | 19.97 | 5.00 | ||||||||||||
| 25 | 60 | 70 | 80 | 90 | 100 | 18.00 | ～ | 24.99 | 24.97 | 6.00 | ||||||||||||
 | 5 | 60 | 70 | 80 | 2.00 | ～ | 4.99 | 4.97 | 3.50 | 25 | 3 | |||||||||||
| 6 | 60 | 70 | 80 | 2.00 | ～ | 5.99 | 5.97 | 3.50 | ||||||||||||||
| 8 | 60 | 70 | 80 | 90 | 100 | 3.00 | ～ | 7.99 | 7.97 | 5.00 | 30 | 4 | ||||||||||
| 10 | 60 | 70 | 80 | 90 | 100 | 3.00 | ～ | 9.99 | 9.97 | 5.00 | 5 | |||||||||||
| 13 | 60 | 70 | 80 | 90 | 100 | 6.00 | ～ | 12.99 | 12.97 | 5.00 | 6 | |||||||||||
| 16 | 70 | 80 | 90 | 100 | 10.00 | ～ | 15.99 | ー | 40 | |||||||||||||
| 20 | 70 | 80 | 90 | 100 | 13.00 | ～ | 19.99 | |||||||||||||||
| 25 | 70 | 80 | 90 | 100 | 18.00 | ～ | 24.99 | |||||||||||||||
| タップ大径タイプ （D m5） MPL MPHL | | （8） | （40） | 50 | 60 | 70 | 80 | 90 | 100 | 3.00 | ～ | 7.99 | 7.97 | 2.00 | 13 | 5 | ||||||
| （10） | （40） | 50 | 60 | 70 | 80 | 90 | 100 | 3.00 | ～ | 9.99 | 9.97 | 2.50 | 6 | |||||||||
| 13 | （40） | 50 | 60 | 70 | 80 | 90 | 100 | 6.00 | ～ | 12.99 | 12.97 | 3.00 | 8 | |||||||||
| 16 | （40） | 50 | 60 | 70 | 80 | 90 | 100 | 10.00 | ～ | 15.99 | 15.97 | 4.00 | 19 | |||||||||
| 20 | （40） | 50 | 60 | 70 | 80 | 90 | 100 | 13.00 | ～ | 19.99 | 19.97 | 5.00 | ||||||||||
| （25） | （40） | 50 | 60 | 70 | 80 | 90 | 100 | 18.00 | ～ | 24.99 | 24.97 | 6.00 | ||||||||||
 | （8） | 60 | 70 | 80 | 90 | 100 | 3.00 | ～ | 7.99 | 7.97 | 2.00 | 19 | 5 | |||||||||
| （10） | 60 | 70 | 80 | 90 | 100 | 3.00 | ～ | 9.99 | 9.97 | 2.50 | 6 | |||||||||||
| 13 | 60 | 70 | 80 | 90 | 100 | 6.00 | ～ | 12.99 | 12.97 | 3.00 | 8 | |||||||||||
| 16 | 60 | 70 | 80 | 90 | 100 | 10.00 | ～ | 15.99 | 15.97 | 4.00 | 25 | |||||||||||
| 20 | 60 | 70 | 80 | 90 | 100 | 13.00 | ～ | 19.99 | 19.97 | 5.00 | ||||||||||||
| （25） | 60 | 70 | 80 | 90 | 100 | 18.00 | ～ | 24.99 | 24.97 | 6.00 | ||||||||||||
| タップ極大径タイプ （D m5） MPHX | | 20 | 60 | 70 | 80 | 90 | 100 | 13.00 | ～ | 19.99 | 19.97 | 5.00 | 19 | 10 | ||||||||
| 20 | 70 | 80 | 90 | 100 | 13.00 | ～ | 19.99 | 19.97 | 5.00 | 25 | |||||||||||
0.15〜[ ! ]タップ大径タイプ D=（8）（10）（25）はMPLのみです。
[ ! ]L（40）→B＝8 全長が（40）の場合、刃先長さは一律8mmになります。
注文例
| 型式 | － | L | － | P | － | W | － | R(  ) |
| MPAL 13 | － | 80 | － | P8.24 | ||||
| MPLRS 20 | － | 60 | － | P15.50 | － | W7.25 | － | R0.50 |
出荷日
•
[ NG ]追加工SC・PRC・刃先側面加工はストークA早割適用不可
[ ! ]刃先側面加工をご指定の場合は3日目出荷となります。
| 2 | 日目出荷 |
| 急 | ストークT |
ストークA早割 | |
ストークA |
[ ! ]刃先側面加工をご指定の場合は3日目出荷となります。
•
| 3 | 日目出荷 |
| 急 | ストークT |
ストークA |
追加工
| 型式 | － | L(LC) | － | P(PC) | － | W(WC) | － | R( ) | － | （BC・KC・WKC…etc.） |
| MPAL 13 | － | 80 | － | P8.24 | － | KC－LKC |
| 追加工 | 記号 | 刃先形状 | |||||||||||
|     | ||||||||||||
| 刃先 |  | PC WC | 刃先寸法変更
(PKC併用の場合 0.001mm単位指定可) | 刃先寸法変更
[ NG ]刃先X適用不可 | |||||||||
|
| ||||||||||||
 | BC | 刃先長変更 2≦BC≦Bmax 指定0.1mm単位 [ ! ]全長Lは刃先長さBC＋25mm 以上必要です。 [ ! ]タップ大径タイプの場合、 全長LはBC＋30mm以上 必要です。 [ ! ]タップ極大径タイプの場合、 全長LはBC＋40mm以上必要 です。 [ ! ]PC・WC追加工の記載内の 表にご注意ください | 刃先長変更 2≦BC≦Bmax 指定0.1mm単位 [ ! ]全長Lは刃先長さBC＋30mm 以上必要です。 [ ! ]タップ極大径タイプの場合、 全長LはBC＋40mm以上必要 です。 [ ! ]PC・WC追加工の記載内の 表にご注意ください | ||||||||||
 | SC | 刃先ラップ仕上げ [ ! ]P寸公差・指定単位は変わりません。 [ NG ]刃先  形状コーナーR＝0指定不可 | |||||||||||
 | PRC | 刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－0.2)/2 [ NG ]PCC・GC併用不可 | － | ||||||||||
 | PCC | 刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－0.2)/2 [ NG ]PRC・GC併用不可 | － | ||||||||||
 | GC | 20°≦GC＜90° 指定1°単位 刃先長さB≧f＋2 f＝P/2×tan(90°－GC°) 三角関数の真数表>>こちら [ ! ]SC併用時は先端・エッ ジに丸みがつきます。 [ NG ]LKC・LKZ・PRC・PCC 併用不可 | － | ||||||||||
 | PKC | 刃先公差変更 P ＋0.010 ⇒ ＋0.0050 （P寸法0.001mm単位指定可） | 刃先公差変更 P・W±0.01⇒＋0.010 | ||||||||||
| 全長 |  | LC | 全長変更 25＋B（BC）≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが25mm 以下の場合、刃先長さは 全長－25mmになります。 [ ! ]タップ大径タイプの場合、 全長－刃先長さが30mm 以下の場合、刃先長さは 全長－30mmになります。 [ ! ]タップ極大径タイプの場合、 全長ー刃先長さが40mm 以下の場合、刃先長さは 全長－40mmになります。 | 全長変更 30＋B（BC）≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが30mm 以下の場合、刃先長さは 全長－30mmになります。 [ ! ]タップ極大径タイプの場合、 全長ー刃先長さが40mm 以下の場合、刃先長さは 全長－40mmになります。 | |||||||||
| （LKC・LKZ併用の場合 0.01mm単位指定可） | |||||||||||||
 | LKC | 全長公差変更 L ＋0.30 ⇒ ＋0.050 （LC併用の場合、L寸法0.01mm単位指定可） | |||||||||||
| LKZ | 全長公差変更 L ＋0.30 ⇒ ＋0.010 （LC併用の場合、L寸法0.01mm単位指定可） | ||||||||||||
| 追加工 | 記号 | 刃先形状 | ||||
| | |||||
| その他 |  | KC |  | 廻り止め 一面加工 [ NG ]D5適用不可 |  | 廻り止め 位置変更 指定1゜単位 |
 | WKC |  | 廻り止め平行 加工(2面) [ NG ]D5適用不可 |  | 廻り止め平行 加工(2面) KC併用可 | |
 | NKC | － | 廻り止め無し | |||
 | SKC |  | シャンク部フラット面加工(1面) ・D5・6 P≦D－1.2 W≦D－1.2 (加工幅0.5) ・D8～ P≦D－2.2 W≦D－2.2 (加工幅1) [ NG ]KC・WKC併用不可 | |||
| 刃先シャー角 |  | 1F | － | [ NG ]LKC・LKZ併用不可 [ NG ]   形状のQ寸法指定不可 | ||
 | 2F | [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・SKC併用不可 | [ NG ]LKC・LKZ併用不可 | |||
 | 3F | [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・SKC併用不可 | [ NG ]LKC・LKZ併用不可 | |||
 | 4F | [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・SKC併用不可 | [ NG ]LKC・LKZ併用不可 | |||
 | 5F | [ ! ]全長公差L±0.3 [ ! ]球面加工ではありません。 [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・SKC併用不可 [ NG ]PKC併用不可 | [ ! ]全長公差L±0.3 [ ! ]球面加工ではありません。 [ NG ]LKC・LKZ併用不可 [ NG ]PKC併用不可 | |||
 | 6F | [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・SKC併用不可 | [ NG ]LKC・LKZ併用不可 | |||
 | 7F | [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・SKC併用不可 | － | |||
LC追加工を使用し、全長-刃先長さが40mm以下になる場合、刃先長さは全長-40mmになります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
・ボルト折損対策としてタップ大径タイプの規格拡大とタップ極大径タイプの規格追加をしました！
・ボルトで固定保持するタップ付パンチです。パンチの交換や、刃先再研磨後の高さ調整が容易です。ツバが無いので狭ピッチでの打ち抜きにもおすすめです。
・厚板やハイテン材の打ち抜きでボルト折損にお悩みの方は、タップ大径タイプやタップ極大径タイプをお試しください。
・刃先摩耗にお悩みの方はTiCNコーティングやAl-Cr系コーティングもお試しください。
