厚板打抜き用ノック穴付パンチ

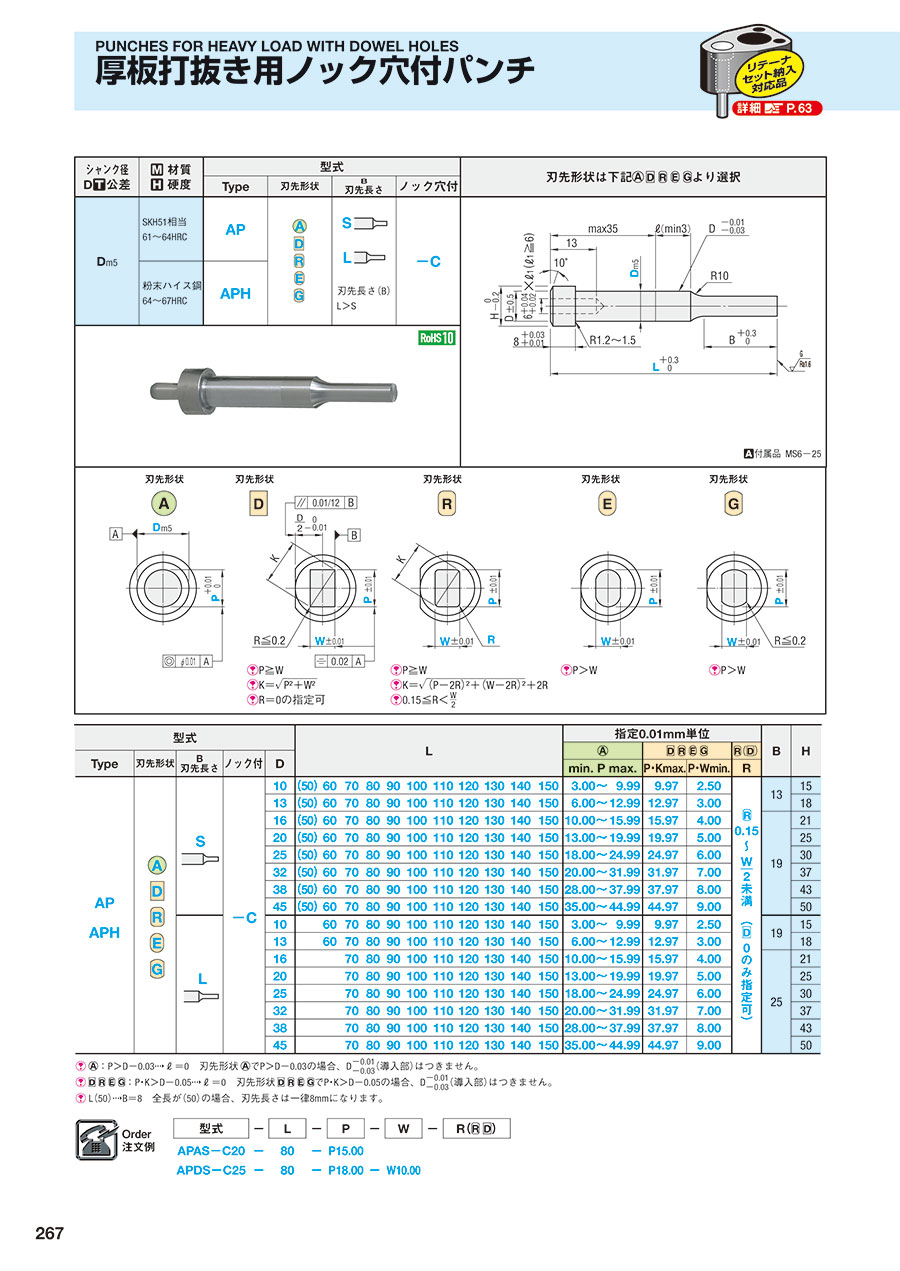

カタログ |P.267

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

厚板打抜き用ノック穴付ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

3.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

厚板打抜き用ノック穴付ジェクタパンチ　ノーマル

通常出荷日：2 日目～

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パン...

詳細情報を確認する

厚板打ち抜き用有無
有
先端形状
1段
ジェクタ
なし
表面処理
なし
シャンク(取付部)形状
位置決めノック穴付
シャンク径D公差
m5
T（ツバ厚/板厚） (mm)
8

無料3D-CADライブラリー申し込み受付中

未確定：候補が1,152型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

リテーナセット納入対応品
詳細>> P.63

関連ページ
厚板打抜き用パンチ>> P.1721

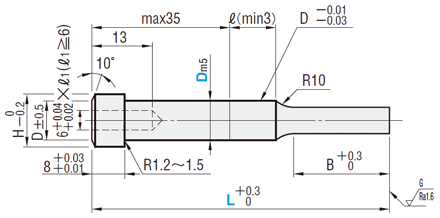

外形図・製品仕様

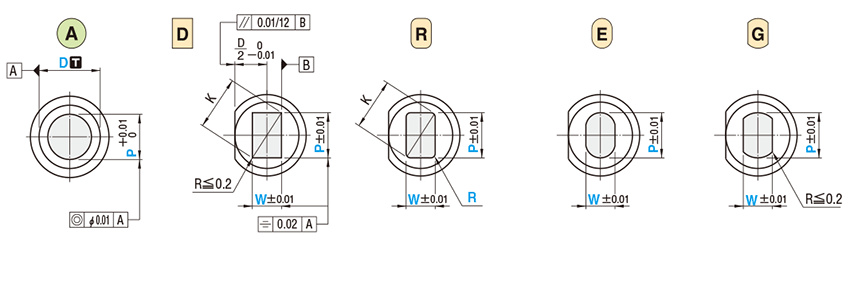

刃先形状は下記

より選択

[ A ]付属品 MS6-25

シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	Type	刃先形状	B 刃先長さ	ノック穴付
D_m5	SKH51相当 61～64HRC	AP		刃先長さ（B） L＞S	-C
D_m5	粉末ハイス鋼 64～67HRC	APH		刃先長さ（B） L＞S	-C

刃先形状刃先形状刃先形状刃先形状刃先形状

[ ! ]P≧W
[ ! ]K=

[ ! ]R=0の指定可 [ ! ]P≧W
[ ! ]K=

[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W

規格表

型式					L											指定0.01mm単位				B	H
型式
Type	刃先形状	B 刃先長さ	ノック付	D
Type	刃先形状	B 刃先長さ	ノック付	D												min. P max.	P・Kmax.	P・Wmin.	R
AP APH			-C	10	（50）	60	70	80	90	100	110	120	130	140	150	3.00～9.99	9.97	2.50	0.15 ～ W2 未満 ( 0 のみ指定可)	13	15
				13	（50）	60	70	80	90	100	110	120	130	140	150	6.00～12.99	12.97	3.00		13	18
				16	（50）	60	70	80	90	100	110	120	130	140	150	10.00～15.99	15.97	4.00		19	21
				20	（50）	60	70	80	90	100	110	120	130	140	150	13.00～19.99	19.97	5.00			25
				25	（50）	60	70	80	90	100	110	120	130	140	150	18.00～24.99	24.97	6.00			30
				32	（50）	60	70	80	90	100	110	120	130	140	150	20.00～31.99	31.97	7.00			37
				38	（50）	60	70	80	90	100	110	120	130	140	150	28.00～37.99	37.97	8.00			43
				45	（50）	60	70	80	90	100	110	120	130	140	150	35.00～44.99	44.97	9.00			50
				10		60	70	80	90	100	110	120	130	140	150	3.00～9.99	9.97	2.50		19	15
				13		60	70	80	90	100	110	120	130	140	150	6.00～12.99	12.97	3.00		19	18
				16			70	80	90	100	110	120	130	140	150	10.00～15.99	15.97	4.00		25	21
				20			70	80	90	100	110	120	130	140	150	13.00～19.99	19.97	5.00			25
				25			70	80	90	100	110	120	130	140	150	18.00～24.99	24.97	6.00			30
				32			70	80	90	100	110	120	130	140	150	20.00～31.99	31.97	7.00			37
				38			70	80	90	100	110	120	130	140	150	28.00～37.99	37.97	8.00			43
				45			70	80	90	100	110	120	130	140	150	35.00～44.99	44.97	9.00			50

[ ! ] ：P＞D -0.03 →ℓ＝0	刃先形状でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。
[ ! ] ：P・K＞D -0.05→ℓ＝0	刃先形状でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。
[ ! ]L（50）→B＝8 全長が（50）の場合、刃先長さは一律8mmになります。

注文例

型式	-	L	-	P	-	W	-	R（）
APAS-C20	-	80	-	P15.00
APDS-C25	-	80	-	P18.00	-	W10.00

出荷日

・φD10～25

日目出荷

急	ストークT
	ストークA早割
	ストークA

[ ! ]追加工1F ～ 7Fをご指定の場合は3日目出荷（ストーク適用不可）
[ NG ]追加工SC・PRC・1F ～ 7F・リテーナセット納入はストークA早割適用不可

・φD10～25

日目出荷

急	ストークT
	ストークA

・φD32～45

日目出荷

急	ストークT
	ストークA

追加工

型式

L（LC）

R（

）

（BC・KC…etc.）

APAS-C 20

LC82

P15.00

BC13

追加工

記号

刃先形状

刃先

PC
WC

刃先寸法変更
PC≧Pmin2
指定0.01mm単位
(PKC併用の場合0.001mm
単位指定可）

P(PC)	Bmax
1.500～1.999 2.000～3.999 4.000～5.999 6.000～	20 35 45 60

刃先寸法変更
PCWC≧P・Wmin2
指定0.01mm単位

P(PC)・W(WC)	Bmax
1.25～1.49 1.50～1.99 2.00～3.49 3.50～4.99 5.00～	8 13 19 25 30

刃先長変更
2≦BC≦Bmax
指定0.1mm単位

[ ! ]全長Lは刃先長さBC＋
35mm以上必要です。
[ ! ]PC・WC追加工の記載
内の表にご注意ください

刃先長変更
2≦BC≦Bmax
指定0.1mm単位

[ ! ]全長Lは刃先長さBC＋
40mm以上必要です。
[ ! ]PC・WC追加工の記載
内の表にご注意ください

刃先ラップ仕上げ
[ ! ]P寸公差・指定単位は変わりません。
[ NG ]刃先

形状コーナー R＝0指定不可

PRC

刃先側端面R加工
0.1≦PRC≦1
指定0.1mm単位
[ ! ]PRC≦(P－0.2)/2
[ NG ]PCC・GC併用不可

－

PCC

刃先側端面C面取り加工
0.1≦PCC≦1
指定0.1mm単位
[ ! ]PCC≦(P－0.2)/2
[ ! ]研磨仕上げとなります
[ NG ]PRC・GC併用不可

刃先側端面C面取り加工
刃先形状

のみ適用
0.1 / 0.3 / 0.5 より選択
[ ! ]PCC≦(Wー0.4)/2
[ ! ]放電仕上げとなります
[ NG ]LKZ併用不可
[ NG ]ストーク適用不可

PKC

刃先交差変更
P＋0.010 ⇒ ＋0.0050
（P寸法0.001mm単位指定可）

刃先交差変更
P・W±0.01 ⇒ ＋0.010

20°≦GC＜90°
指定1°単位
刃先長さB≧f＋2
f＝P/2×tan（90°－GC°）
三角関数の真数表
>>こちら

[ ! ]SC併用時は先端・エッジ
に丸みが付きます。

[ NG ]LKC・LKZ・PRC・PCC
併用不可

－

全長

全長変更
35＋B(BC)≦LC＜L
指定0.1mm単位
[ ! ]全長－刃先長さが35mm
以下の場合、刃先長さは
全長－35mmになります。

全長変更
40＋B(BC)≦LC＜L
指定0.1mm単位
[ ! ]全長－刃先長さが40mm
以下の場合、刃先長さは
全長－40mmになります。

(LKC・LKZ併用の場合、0.01mm単位指定可)

LKC

全長公差
変更

L ＋0.30 ⇒ ＋0.050

(LC併用の場合、0.01mm単位指定可)

LKZ

全長公差
変更

L ＋0.30 ⇒ ＋0.010

(LC併用の場合、0.01mm単位指定可)

追加工

記号

刃先形状

ツバ部

ツバ部廻り止め
一面加工

廻り止め
位置変更
指定1゜単位

WKC

廻り止め平行
加工(2面)

廻り止め平行
加工(2面)
KC併用可

KFC

廻り止め0゜
と角度指定
加工(2面)
指定1゜単位

[ NG ]KC・WKC併用不可

NKC

－

廻り止め無し
[ NG ]リテーナセット
納入品適用不可

シャンク部

TPC

ノックピン変更
付属するMS6－25をMSTP6－25
(タップ付タイプ)に変更します。

ウレタンストリッパ(USN)取付加工

Code	U	L	適応するUSN
UC40	37	L≧80	USN40
UC50	47	L≧90	USN50

[ ! ]P・Kmax＝D－1.1 [ ! ]詳細>>こちら
[ ! ]L≧80、L≧90に適用
[ ! ]D10～32に適用

NDC

導入部
無し

ℓ≧3⇒ℓ＝0
[ NG ]リテーナセット納入品適用不可

刃先シャー角

－

[ NG ]LKC・LKZ併用不可
[ NG ]

形状のQ寸法
指定不可
